FRAME AND UNDERBODY  9N-5

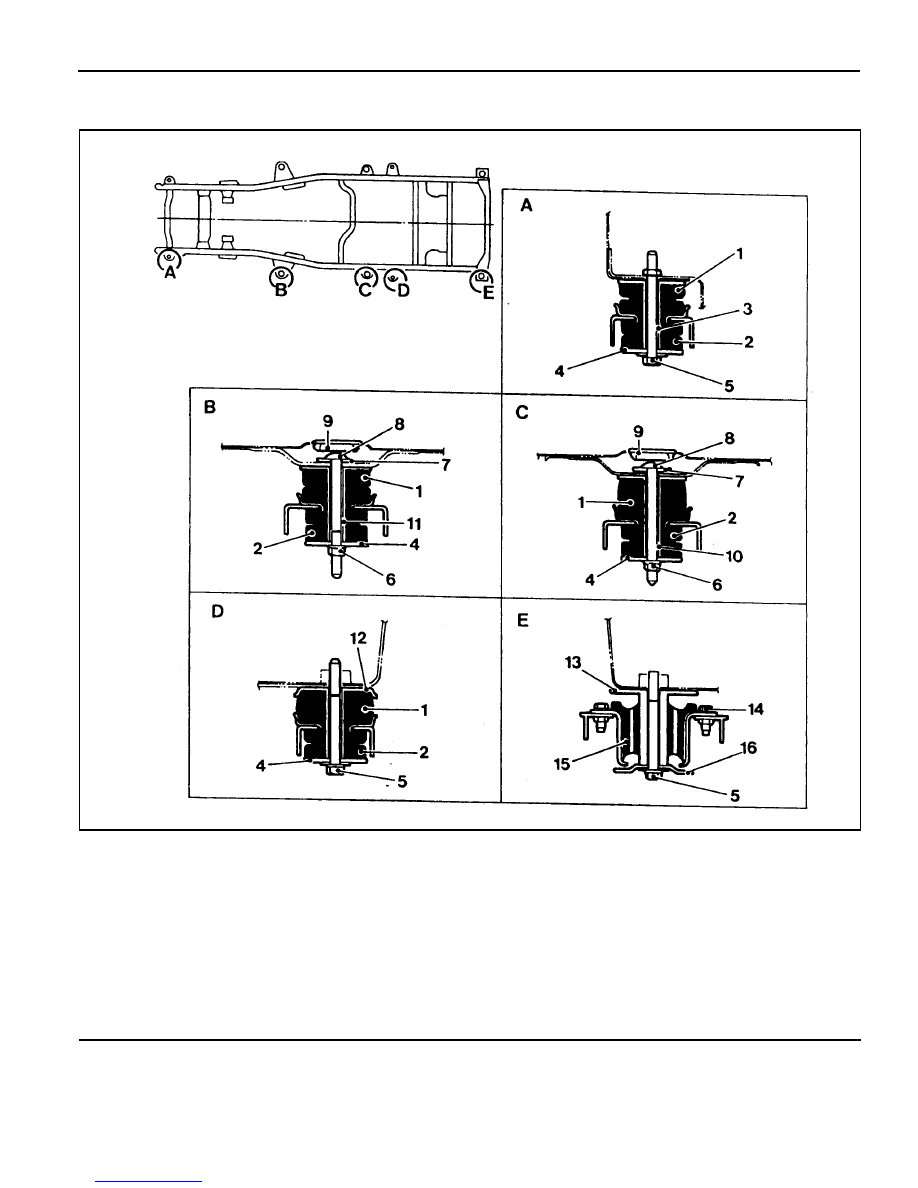

BODY MOUNTING-SECTIONAL VIEW

1 Upper Insulator
2 Lower Insulator
3 Washer and Tube
4 Washer
5 Bolt ...................................................... 25-30 Nm
6 Nut-M10 ............................................... 25-30 Nm
7 Washer-M14
8 Nut-M10 ............................................... 25-30 Nm

9 Plug-M40

10 Washer and Tube

11 Washer and Tube

12 Washer and Tube
13 Plate
14 Bolt ...................................................... 25-30 Nm
15 Upper Insulator
16 Lower Insulator

9N-6  FRAME AND UNDERBODY

1 Mounting Bolt ....................................... 28-47 Nm

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

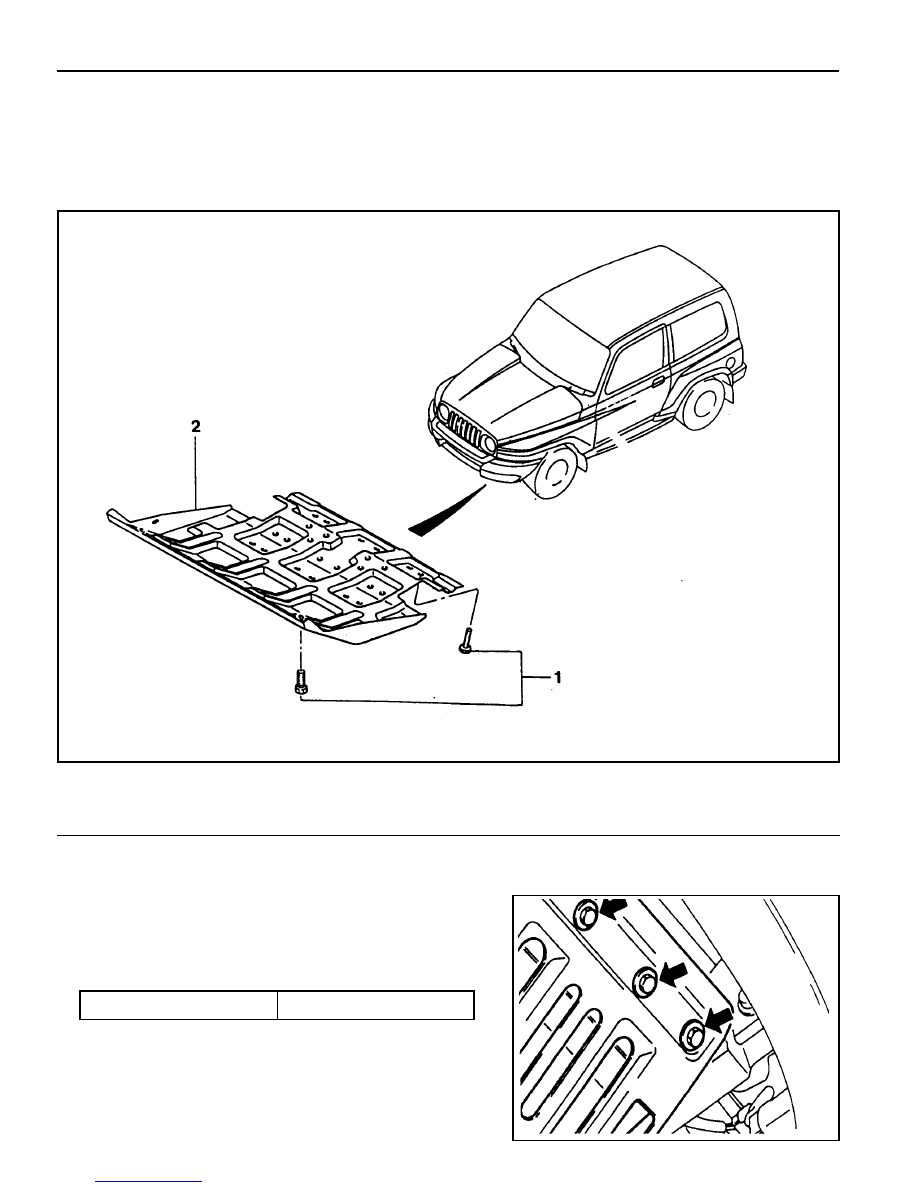

SKID PLATE

2 Skid Plate

Removal & Installation Procedure

1. Loosen the mounting bolts(4EA) of skid plate and remove

the skid plate.

Installation Notice

2. Installation should follow the removal procedure in the

reverse order.

Tightening  Torque

28 - 47 Nm

SECTION 9O

BUMPERS  AND  FASCIAS

TABLE OF CONTENTS

Maintenance and Repair . . . . . . . . . . . . . . .  9O-2

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  9O-2

Front  Bumper . . . . . . . . . . . . . . . . . . . . . . . . .  9O-2

Rear Bumper . . . . . . . . . . . . . . . . . . . . . . . . .  9O-4

9O-2  BUMPERS AND FASCIAS

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

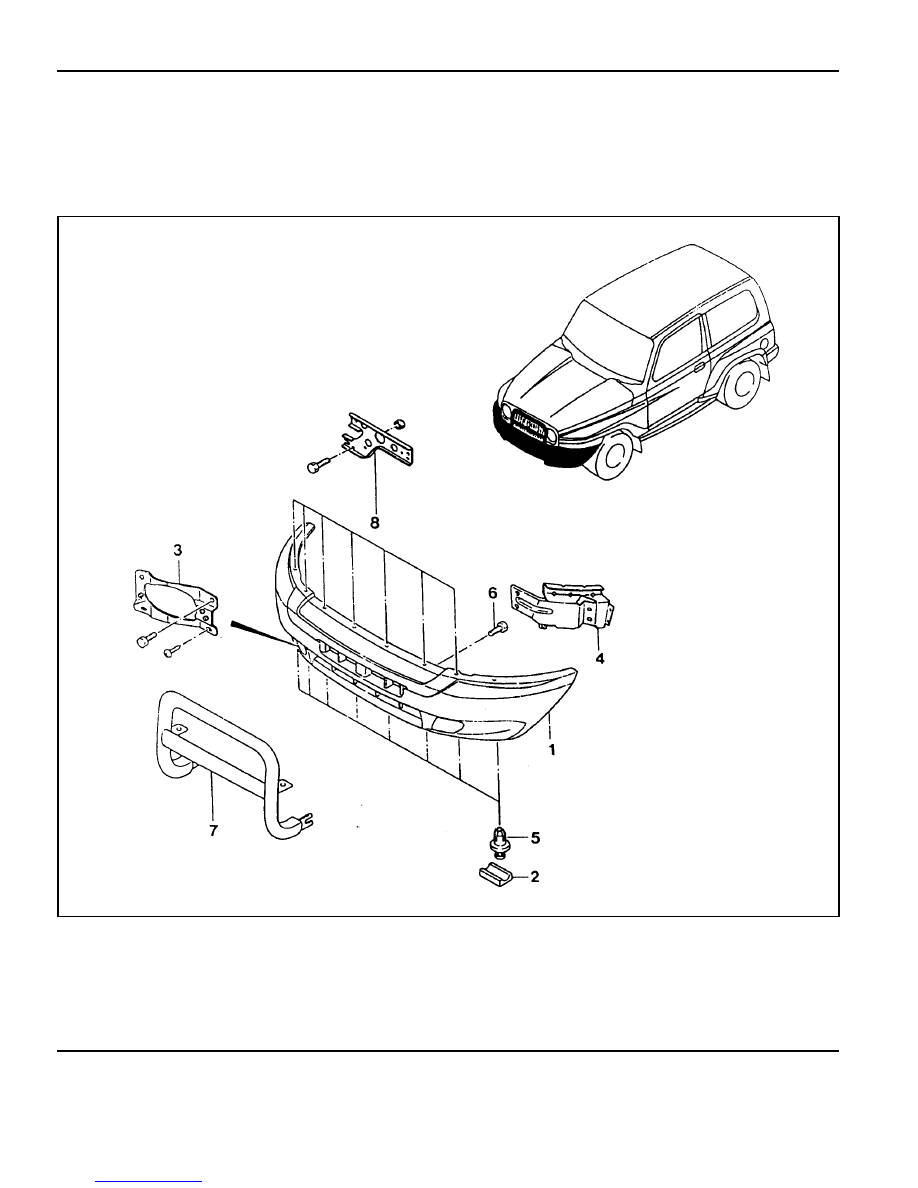

FRONT BUMPER

Notice

Removal and installation is as shown in upper drawings.

1 Front Bumper Assembly
2 Pad
3 Fog Lamp Mounting Bracket
4 Side Mounting Bracket

5 Rivet
6 Bolt
7 Front Nudge Bar Assembly
8 Side Support Bracket
