6В – 2  НАСОС  ГИДРОУСИЛИТЕЛЯ  РУЛЕВОГО  УПРАВЛЕНИЯ

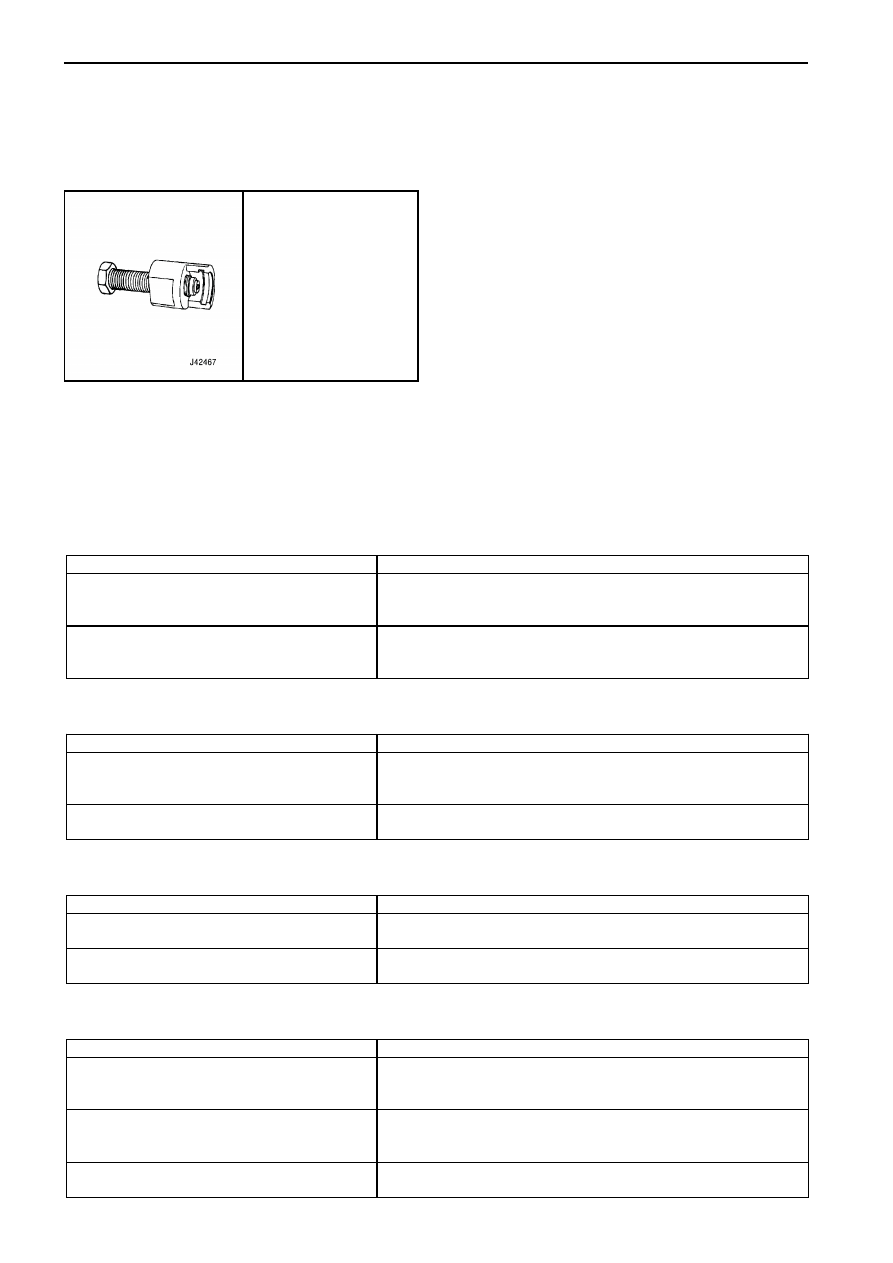

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ



ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ



ДИАГНОСТИКА



ДИАГНОСТИКА НАСОСА ГИДРОУСИЛИТЕЛЯ

РУЛЕВОГО УПРАВЛЕНИЯ

Вспенивания или молоко образное состояние жидкости гидроусилителя

рулевого управления (загрязнение жидкости воздухом)



Проверка

Действия

Проверьте на внутренние утечки из
насоса гидроусилителя рулевого
управления, приводящие  переливанию.

Произведите ремонт внутренний утечки насоса.
Прокачайте системы.

Проверьте минимальный уровень
жидкости.

Произведите ремонт внутренний утечки насоса.
Прокачайте системы.
Холодное температура должна



Низкое давления из-за насоса гидроусилителя  руля



Проверка

Действия

Проверьте на наружные утечки
герметизации насоса гидроусилителя
рулевого управления.

Замените сальники.
Произведите ремонт утечки.
Прокачайте системы.

Проверьте на износ приводного ремня
дополнительного оборудования.

Замените приводной ремень дополнительного
оборудования.



Низкое давления из-за механизма гидроусилителя  рулевого управления



Проверка

Действия

Проверьте стены отверстие в корпусе на
царапины.

Замените поцарапанный корпус.

Проверьте  уплотнительные кольца
клапана на утечки.

Произведите ремонт утечки.
Прокачайте системы.



Не приятный шум в насосе гидроусилителя рулевого управления



Проверка

Действия

Проверьте на загрязнение воздухом
жидкости гидроусилителя рулевого
управления.

Произведите проверку по указанному в "Вспенивания или
молокообразное состояние жидкости гидроусилителя
рулевого управления (загрязнение жидкости воздухом)".

Проверьте  минимальный уровень
жидкости в системе гидроусилителя
рулевого управления.

Проверьте на любые внутренние или наружные утечки.
Прокачайте системы.

Проверьте болты крепления насоса
гидроусилителя рулевого управления.

Затяните болты крепления насоса по указанным
спецификациям.



J-42467



Съемник шкива

насоса гидроусилителя

рулевого управления





НАСОС  ГИДРОУСИЛИТЕЛЯ  РУЛЕВОГО  УПРАВЛЕНИЯ    6В – 3

ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ПРИВОДНОЙ РЕМЕНЬ
ДОПОЛНИТЕЛЬНОГО
ОБОРУДОВАНИЯ

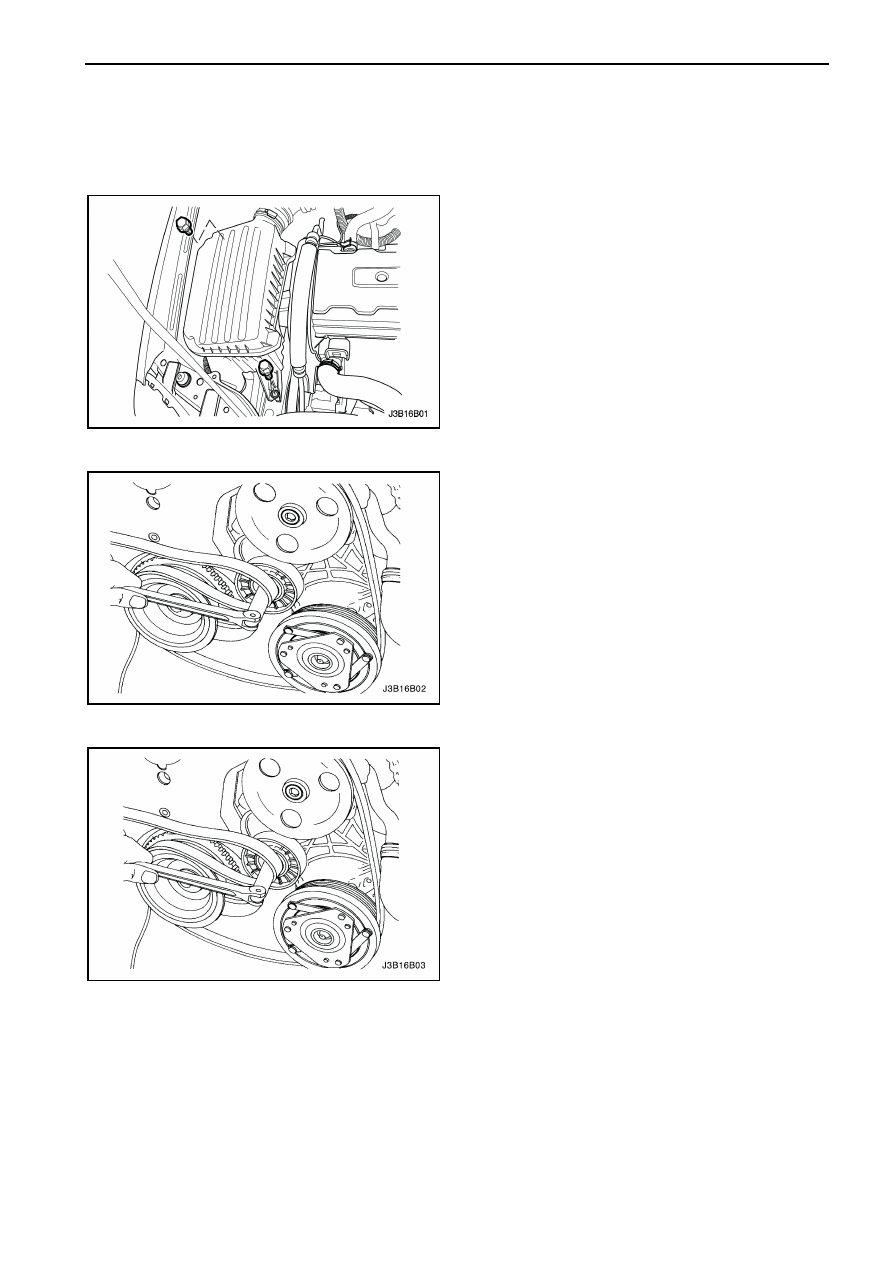

Процедура снятия

1.  Снимите болты корпуса воздушного фильтра и

трубку воздухозаборника.

2.  Снимите корпус воздушного фильтра с

автомобиля.

3.  Поверните  болты  натяжителя  по  часовой

стрелки,

используя

ключ,

освободите

натяжитель

от

приводного

ремня

дополнительного  оборудования,  надавив  на
натяжитель.

4.  Снимите приводной ремень дополнительного

оборудования.

6В – 4  НАСОС  ГИДРОУСИЛИТЕЛЯ  РУЛЕВОГО  УПРАВЛЕНИЯ

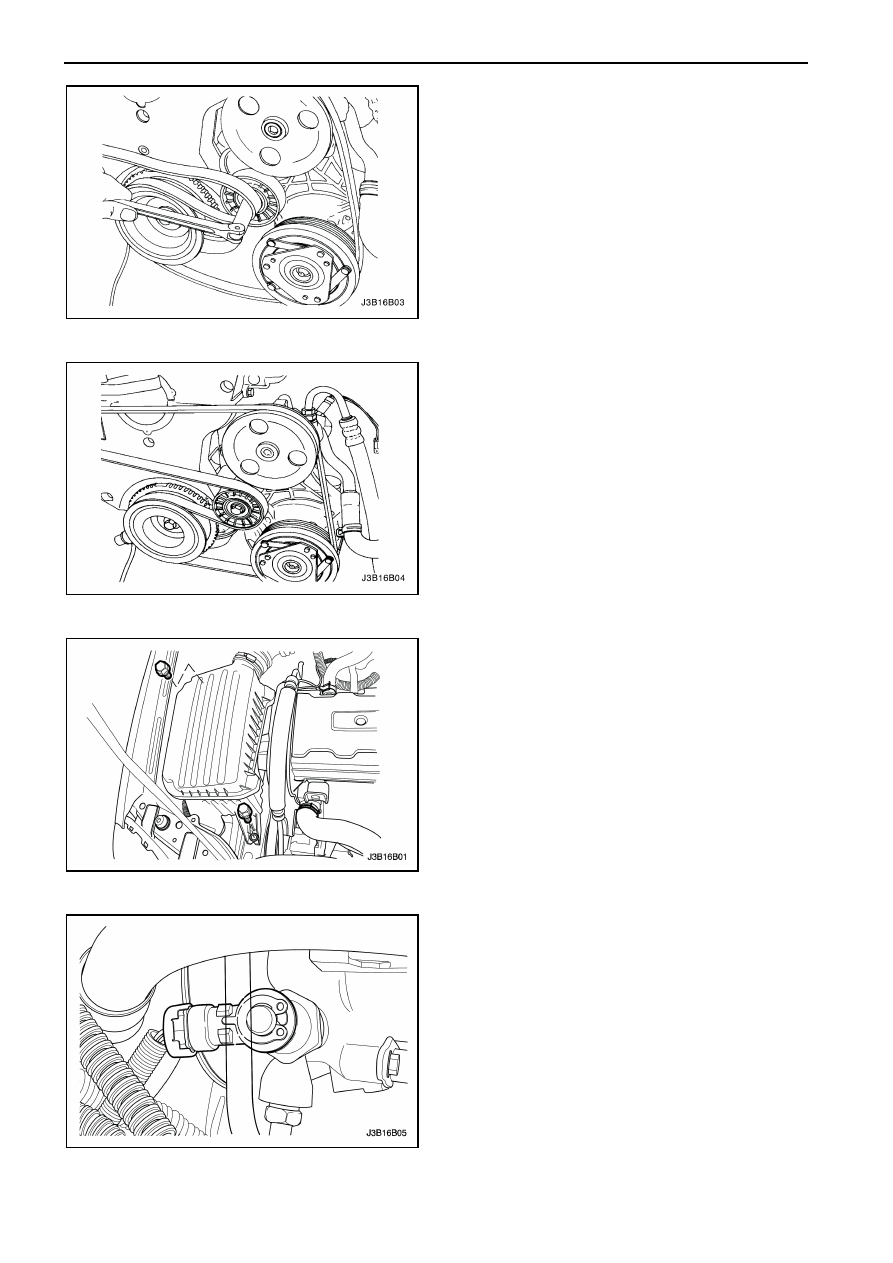

Процедура сборки

1.  Поверните  болты  натяжителя  по  часовой

стрелке,  используя  ключ,  освободите
натяжитель

от

приводного

ремня

дополнительного  оборудования,  надавив
на натяжитель.

2.  Удерживайте  ключ  на  болте  натяжителя  и

слабо закрепите ремень на натяжителе.

3.  Плавно передвигайте натяжитель ремня.
4.  При  снятии  ключа  с  болта  натяжителя,

ремень сам натянется.

5.  Установите корпус воздушного фильтра на

автомобиле.

6.  Закрепите  болты  корпуса  воздушного

фильтра и трубку воздухозаборника.

НАСОС В СБОРЕ

Процедура снятия

1.  Снимите

приводной

ремень

дополнительного  оборудования.  Смотрите
на  "Приводной  ремень  дополнительного
оборудования" в этом разделе.

2.  Отсоедините

разъем

соленоидального

привода

электронно-изменяющего

дросселя.



НАСОС  ГИДРОУСИЛИТЕЛЯ  РУЛЕВОГО  УПРАВЛЕНИЯ    6В – 5

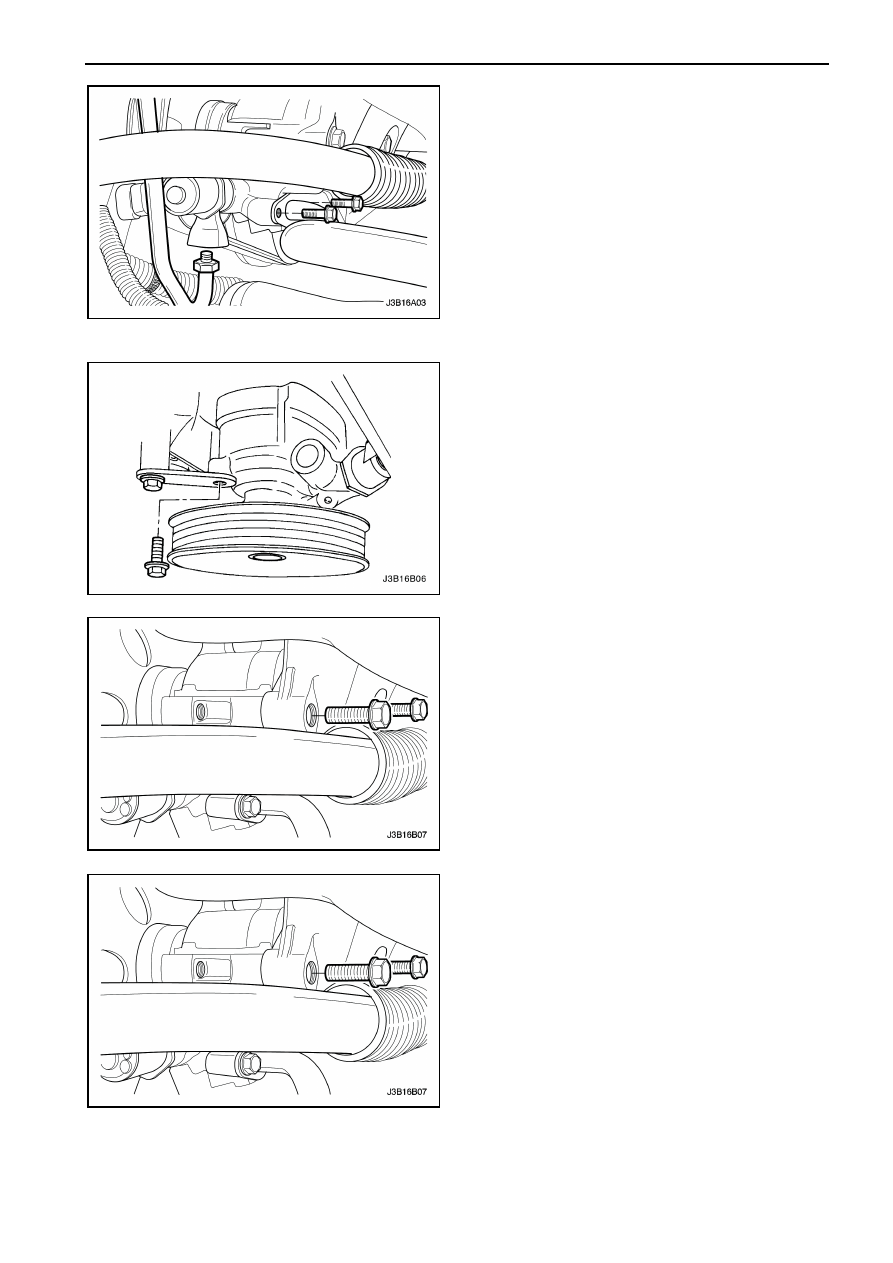

3.  Расположите  сливной  сосуд  под  местом

отсоединения  шланга  высокого  давления  от
насоса гидроусилителя  рулевого    управления
для  сбора  стекающей    жидкости  после
отсоединений.

4.  Отсоедините

штуцер

шланга

высокого

давления от насоса гидроусилителя руля.

5.  Расположите  сливной  сосуд  под  местом

отсоединения  шланга  подачи  от  насоса
гидроусилителя  рулевого    управления  для
сбора

стекающей



жидкости

после

отсоединений.

6.  Отсоедините  шланг  подачи  от  насоса

гидроусилителя руля.

7.  Открутите  болт  с  передней  правой  стороны

насоса гидроусилителя рулевого управления.

8.  Открутите  два  болта  насоса  гидроусилителя

рулевого  управления  и  снимите  насос
гидроусилителя

рулевого

управления

с

автомобиля.

Процедура сборки

1.  Установите  насос  гидроусилителя  руля  в

автомобиль  и  закрутите  два  болта  насоса
гидроусилителя рулевого управления.

Затяжка

Затяните  два  болта  насоса  гидроусилителя
рулевого управления  моментом   25 Нм.

2.  Сместите

кронштейн

крепления

насоса

гидроусилителя  руля  вниз  и  закрутите  болт  с
передней

правой

стороны

насоса

гидроусилителя рулевого управления.

Затяжка

Затяните оба болта крепления кронштейна с
правой стороны насоса гидроусилителя руля
моментом   35 Нм.
