5В – 40  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

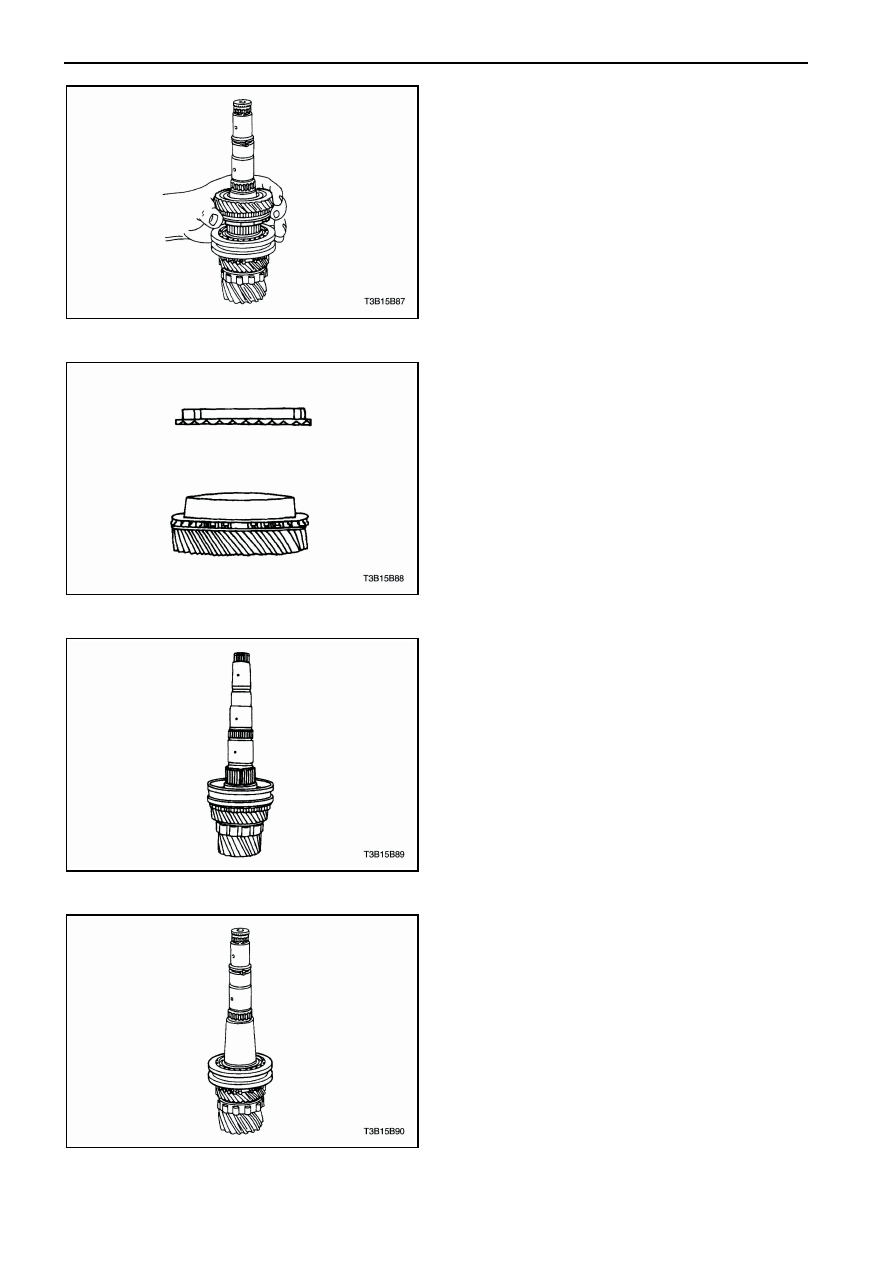

14.  Снимите  шестерню  третьей  передачи  и

блокирующее кольцо синхронизатора.















15.  Отделите

блокирующее

кольцо

синхронизатора

от

шестерни

третьей

передачи.














16.  Снимите  игольчатый  подшипник  шестерни

третьей передачи с промежуточного вала.















17.  Снимите  муфту  синхронизатора  с  сухарями  и

пружиной.



ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 41

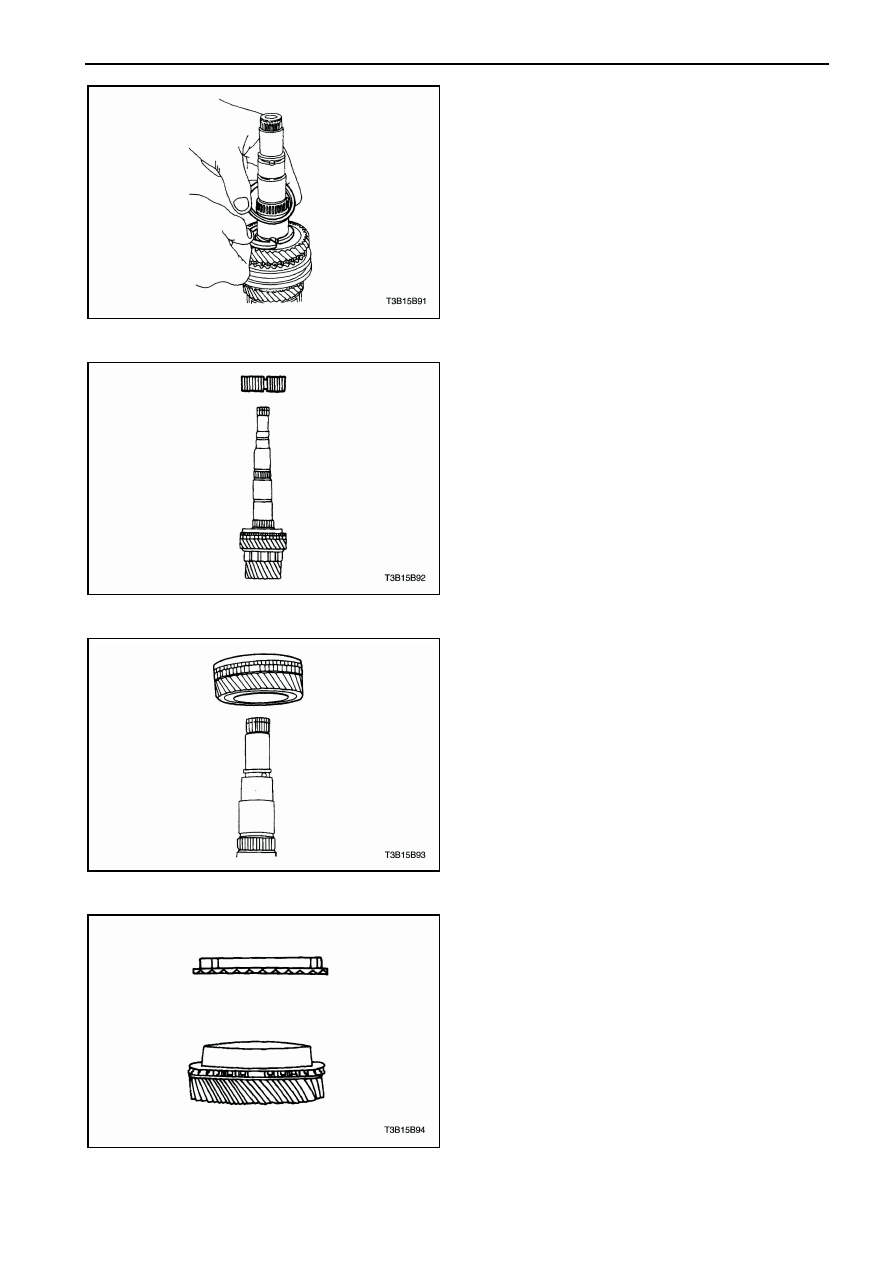

18.  Снимите

упорное

кольцо

и

шайбу

с

промежуточного вала.















19.  Снимите  синхронизатор 3-4 передачи  с

пружиной синхронизатора в сборе.















20.  Снимите шестерню четвертой передачи.















21.  Отделите

блокирующее

кольцо

синхронизатора

с

шестерни

четвертой

передачи.



5В – 42  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

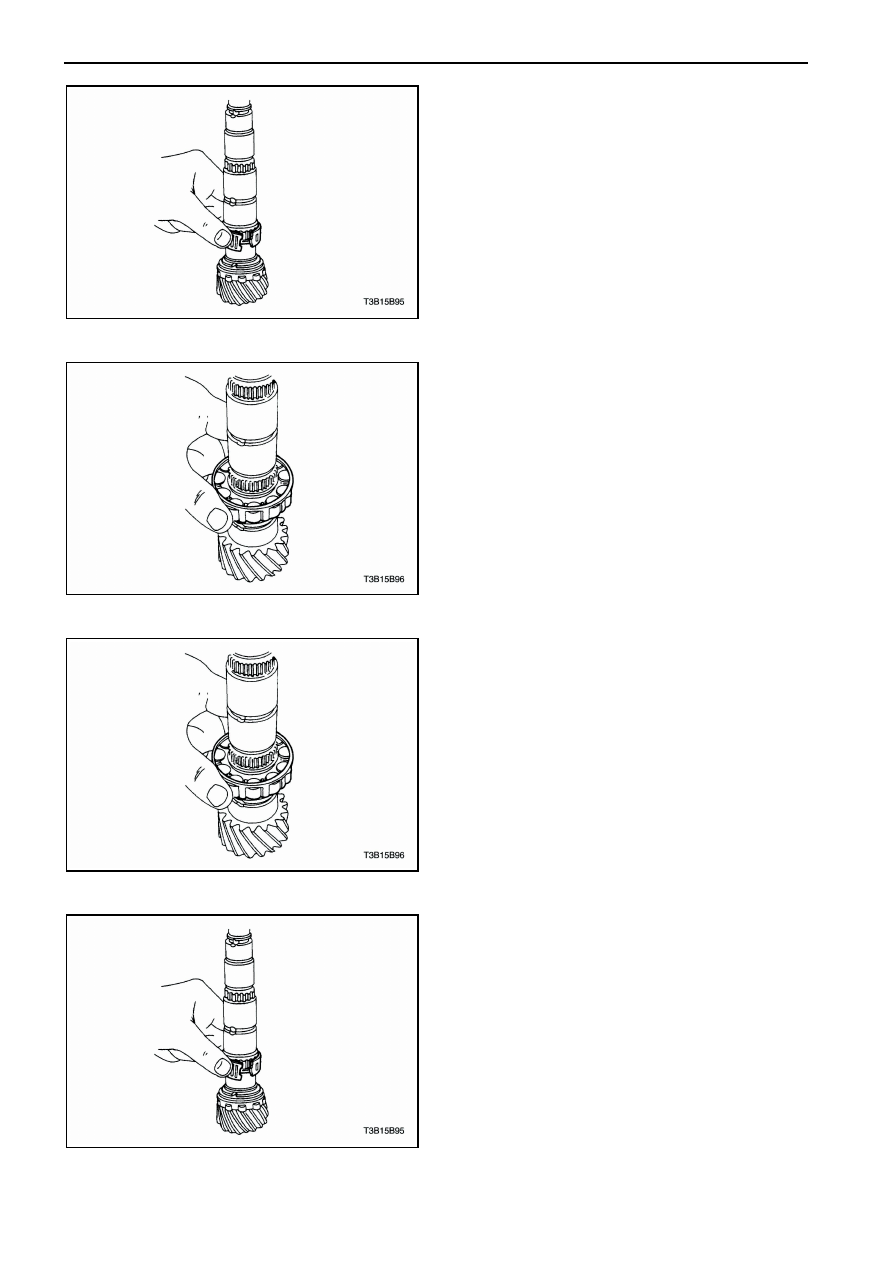

22.  Снимите  игольчатый  подшипник  шестерни

четвертой передачи, кольцо и упорную шайбу.















23. Снимите подшипник промежуточного вала.
















Процедура сборки

1.  Установите подшипник промежуточного вала.














2.  Установите

кольцо,

упорную

шайбу

и

игольчатый  подшипник  шестерни  четвертой
передачи.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 43

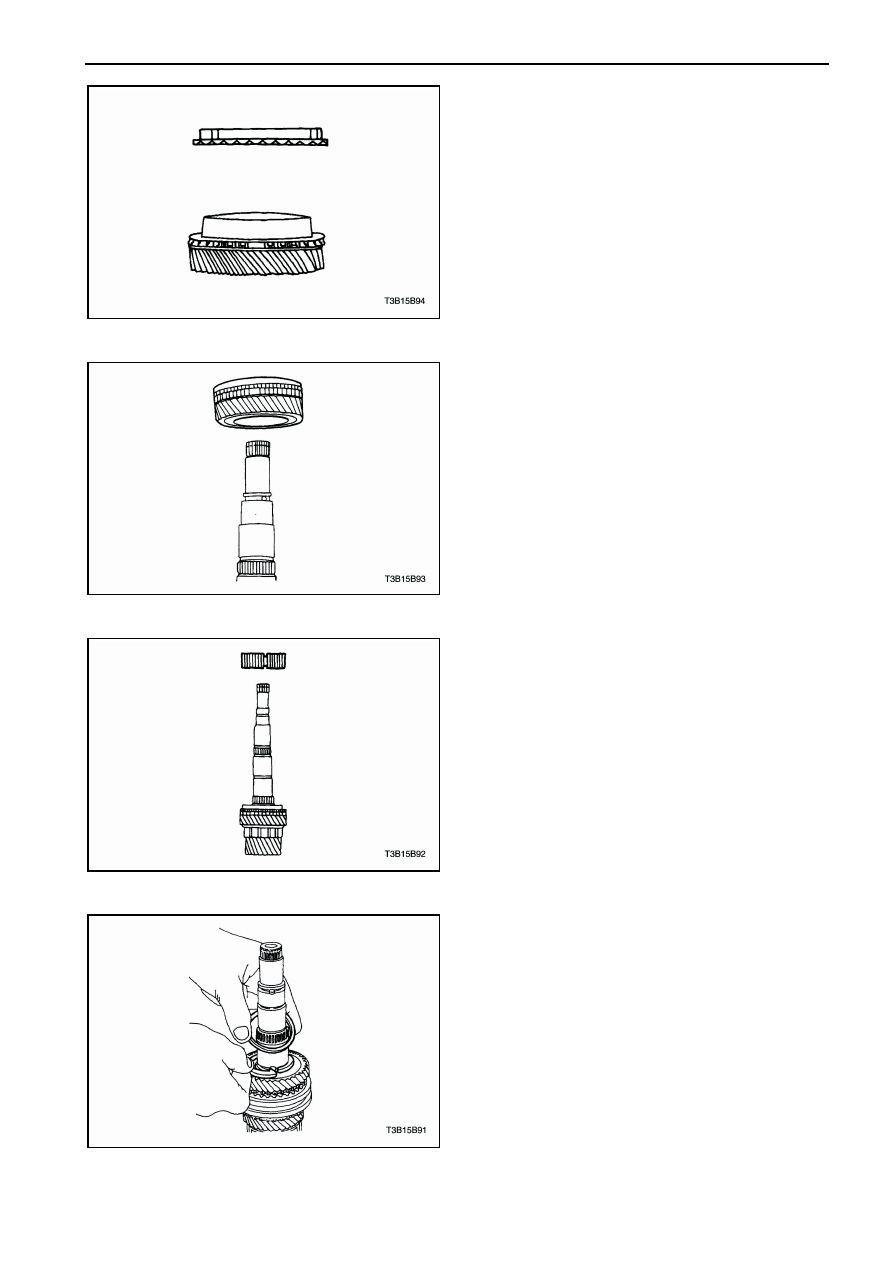

3.  Прикрепите

блокирующее

кольцо

синхронизатора

к

шестерне

четвертой

передачи.














4.  Установите  шестерню  четвертой  передачи  в

сборе.















5.  Установите  синхронизатор 3-4 передачи  с

пружиной синхронизатора в сборе.















6.  Установите  упорное  кольцо  и  шайбу  н

промежуточном вале.
