5В – 44  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

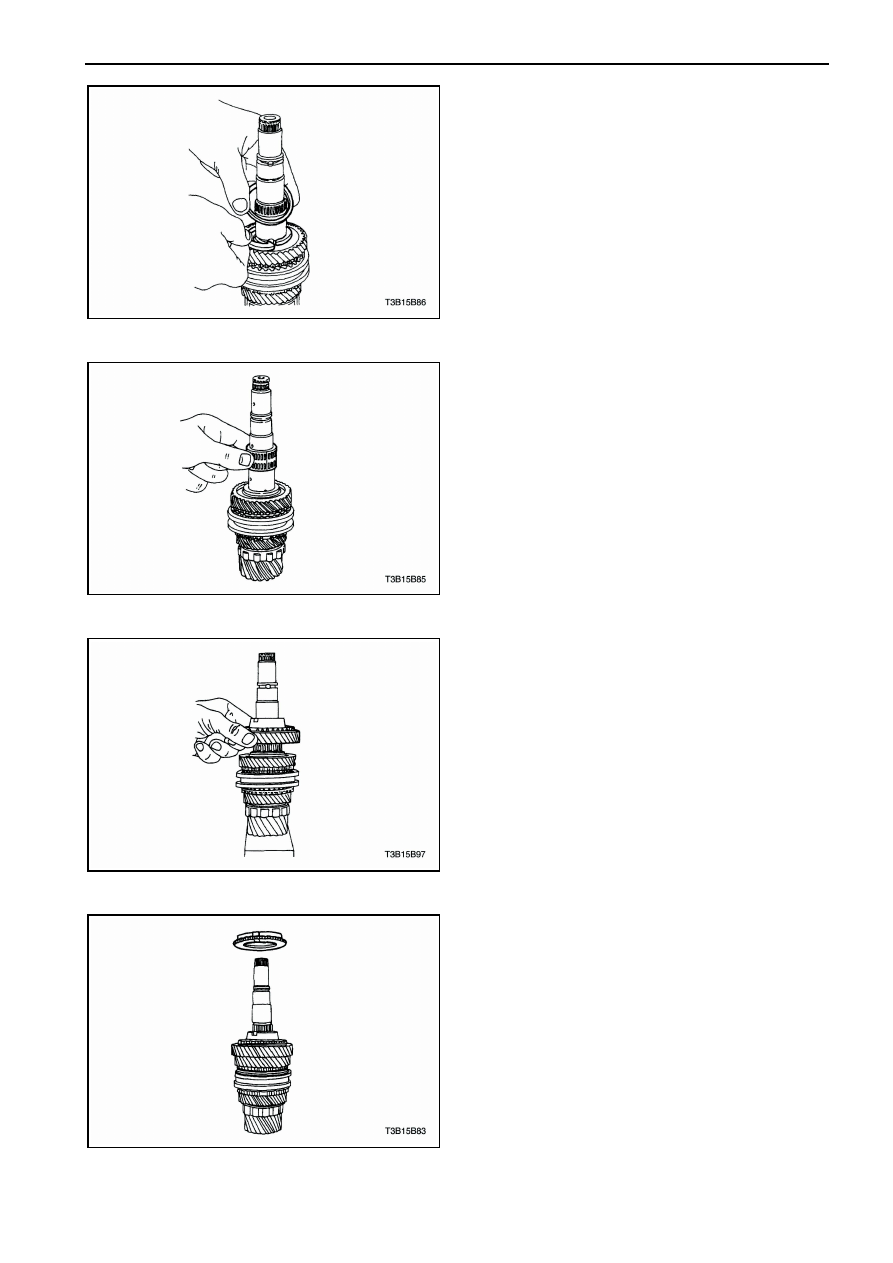

7.  Установите муфту синхронизатора с сухарями

и пружиной.















8.  Установите  игольчатый  подшипник  шестерни

третьей передачи.















9.  Прикрепите

блокирующее

кольцо

синхронизатора к шестерне третьей передачи.















10.  Установите шестерню третьей передачи.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 45

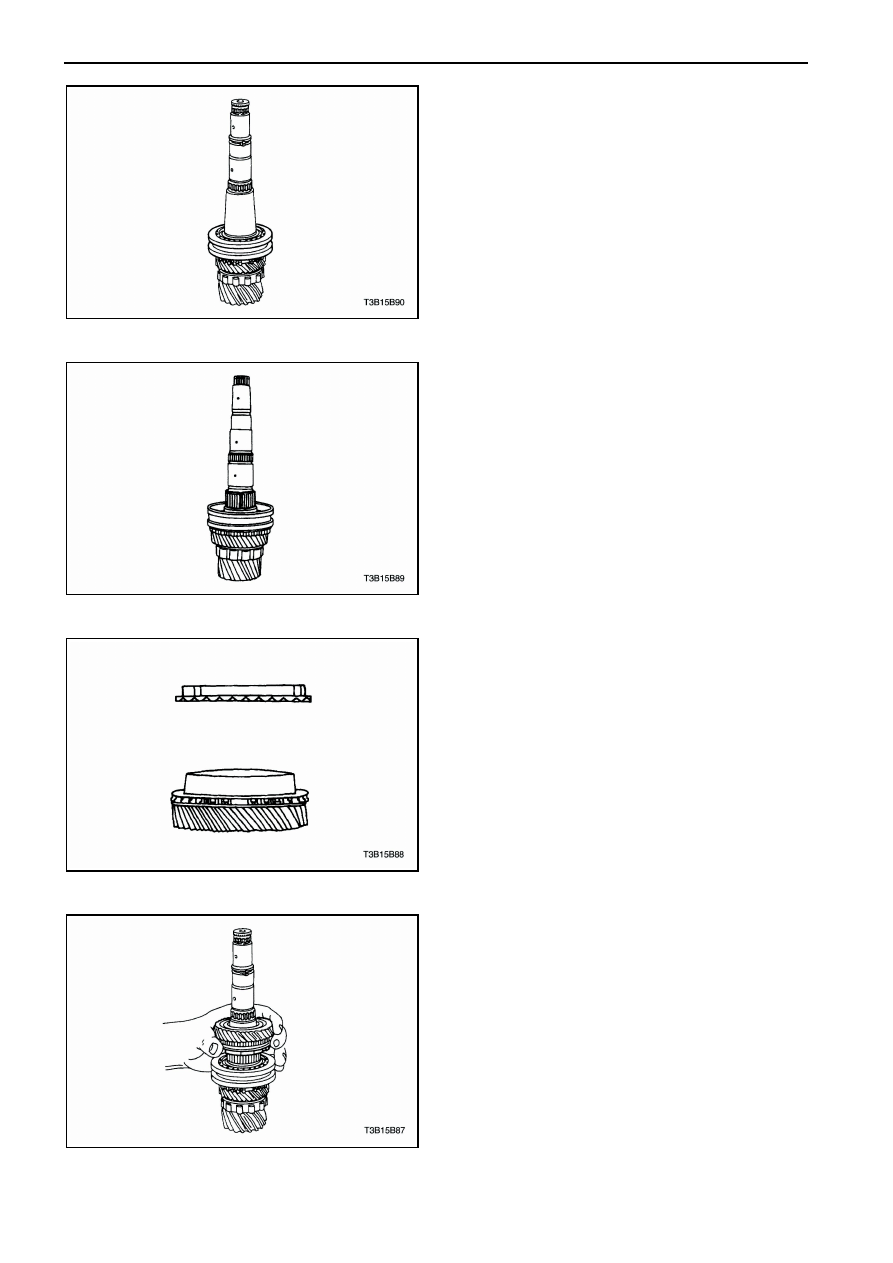

11.  Установите упорную шайбу и кольцо.















12.  Установите  игольчатый  подшипник  шестерни

второй передачи.















13.  Установите шестерню второй передачи.















14.  Установите блокирующее кольцо шестерни 1-2

передачи.



5В – 46  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

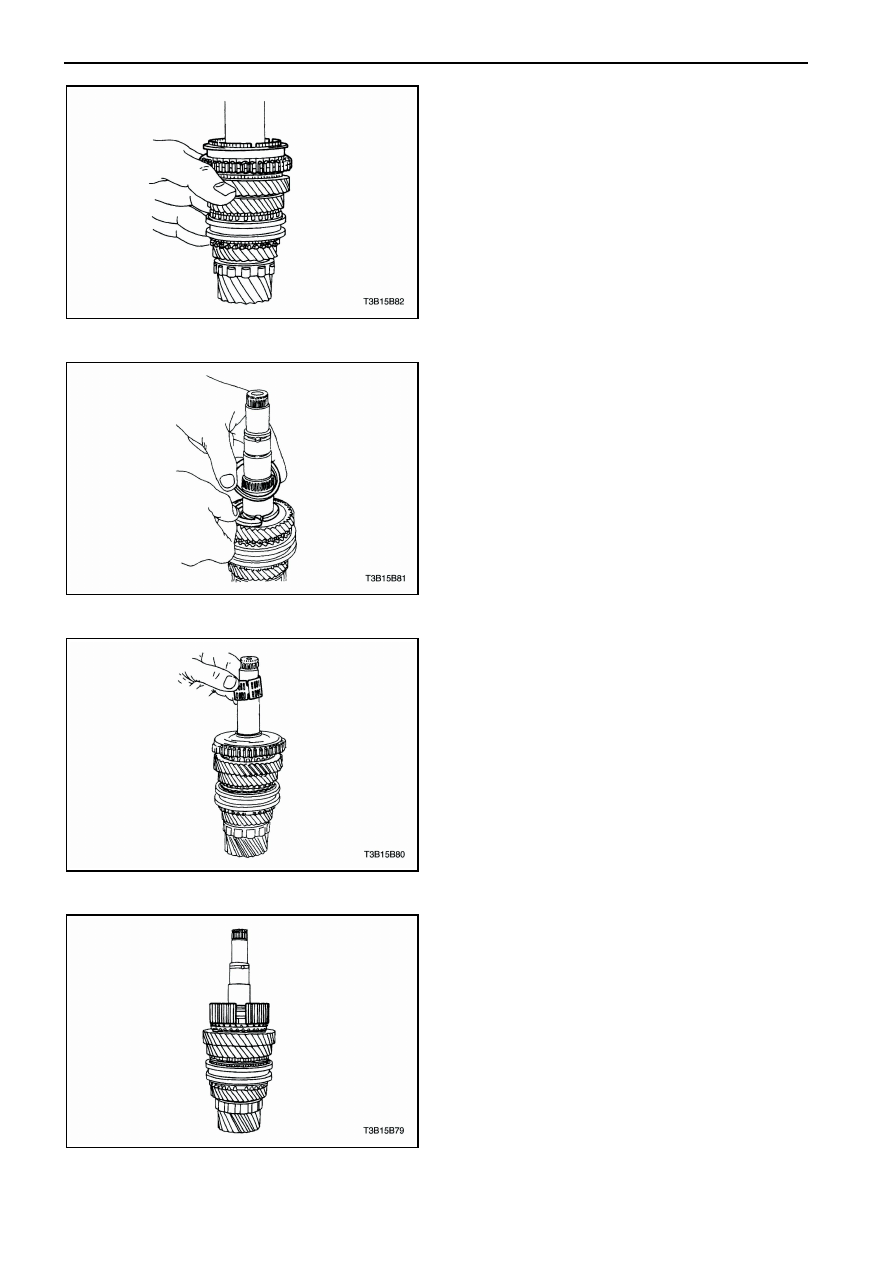

15.  Установите синхронизатор 1-2 передачи.















16.  Установите шайбу и упорное кольцо.















17.  Установите  игольчатый  подшипник  шестерни

первой передачи.















18.  Установите  сухари  на  синхронизаторе  1-2

передачи.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 47

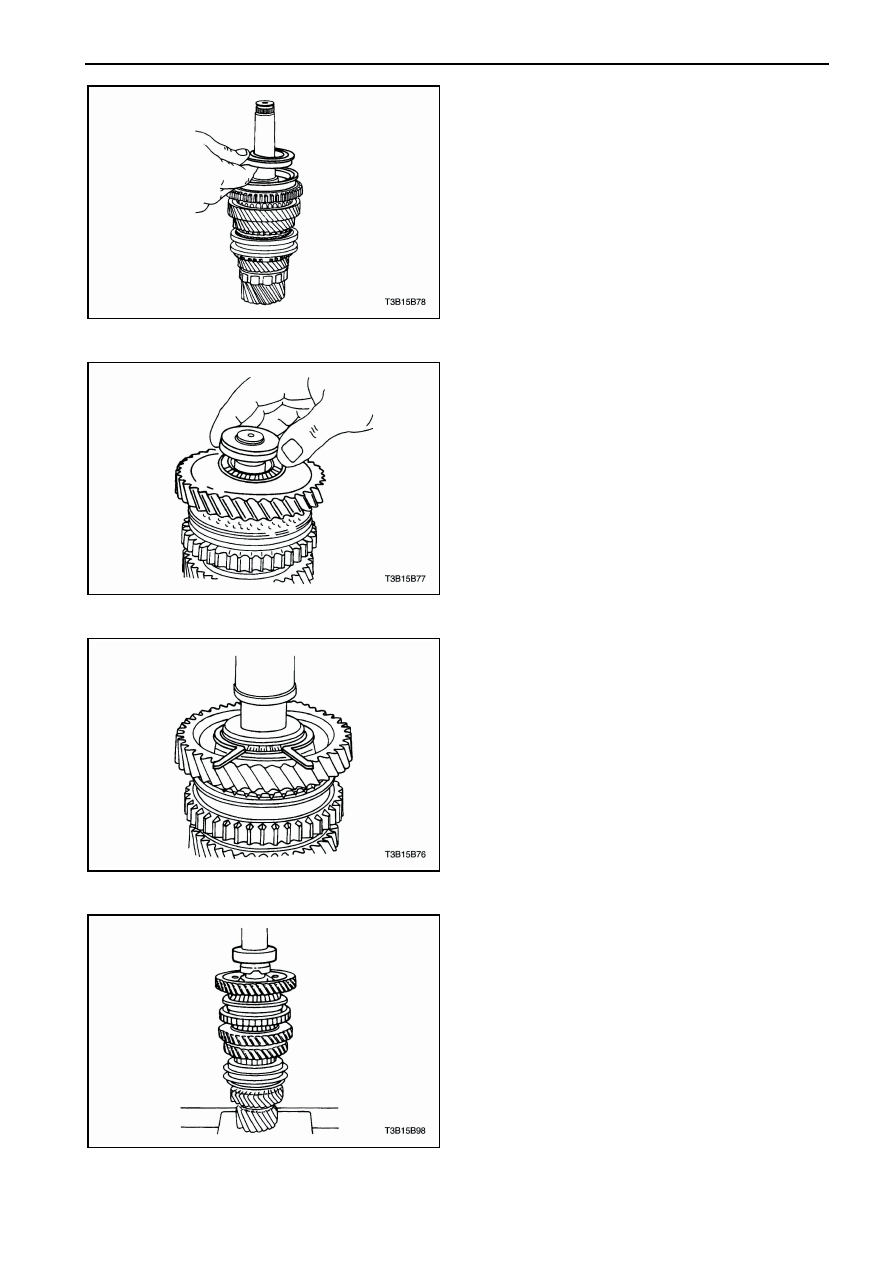

19.  Установите ступицу и муфту синхронизатора с

пружиной синхронизатора в сборе.















20.  Установите внешнее блокирующее кольцо.
21.  Установите  упорную  пластину (wear plate), ин

шестерни  первой  передачи  плоского  типа  и
шестерню первой передачи.













22.  Установите упорное кольцо.















23.  Надавите на подшипник промежуточного вала.
