5В – 32  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

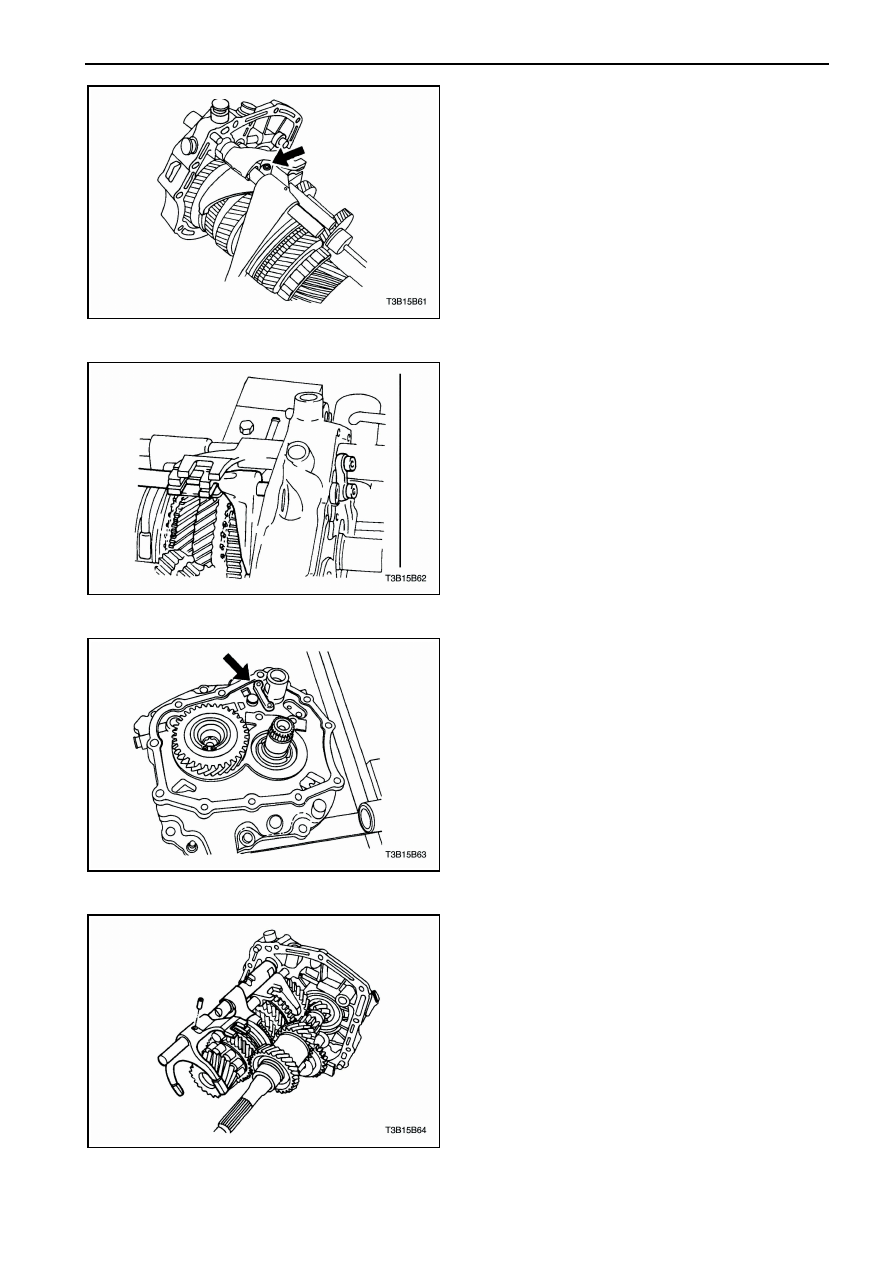

28.  Снимите пружину и блокирующий палец тяги с

маленького отверстия пробки.















29.  Снимите  палец  с  тяги  переключения  задней

передачи / вилку в сборе.















30.  Снимите тягу переключения задней передачи /

вилку в сборе с корпуса подшипников.















31.  Открутите болты с опорного кронштейна.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 33

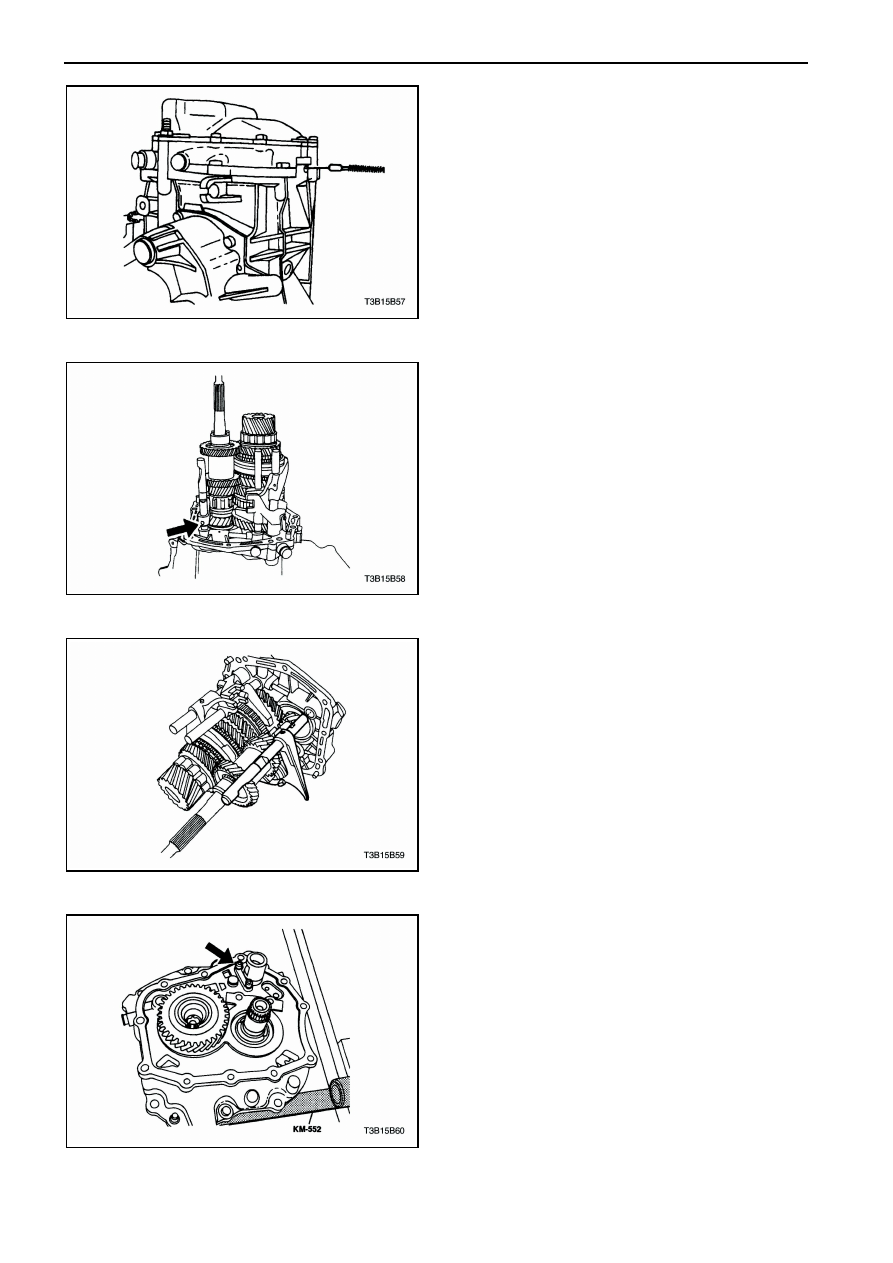

32.  Снимите

удерживающий

палец

вилки

переключения 2-3 передачи.















33.  Переместите  тягу  переключения  1-2  передачи

наружу до тех пор, пока тяга не освободится от
корпуса подшипников.














34.  Снимите  опорный  кронштейн  с  корпуса

подшипников.















35.  Снимите

удерживающий

палец

вилки

переключения 3-4 передачи

и

тягу

переключения 3-4 передачи.



5В – 34  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

36.  Снимите  рычаг  переключения  пятой  передачи

с корпуса подшипников.















37.  Снимите тягу переключения 1-2 передачи.















38.  Сожмите  упорное  кольцо  удерживающий

промежуточный

вал

и

закрепите

его

держателем  фиксатором  упорного  кольца J-
36633.

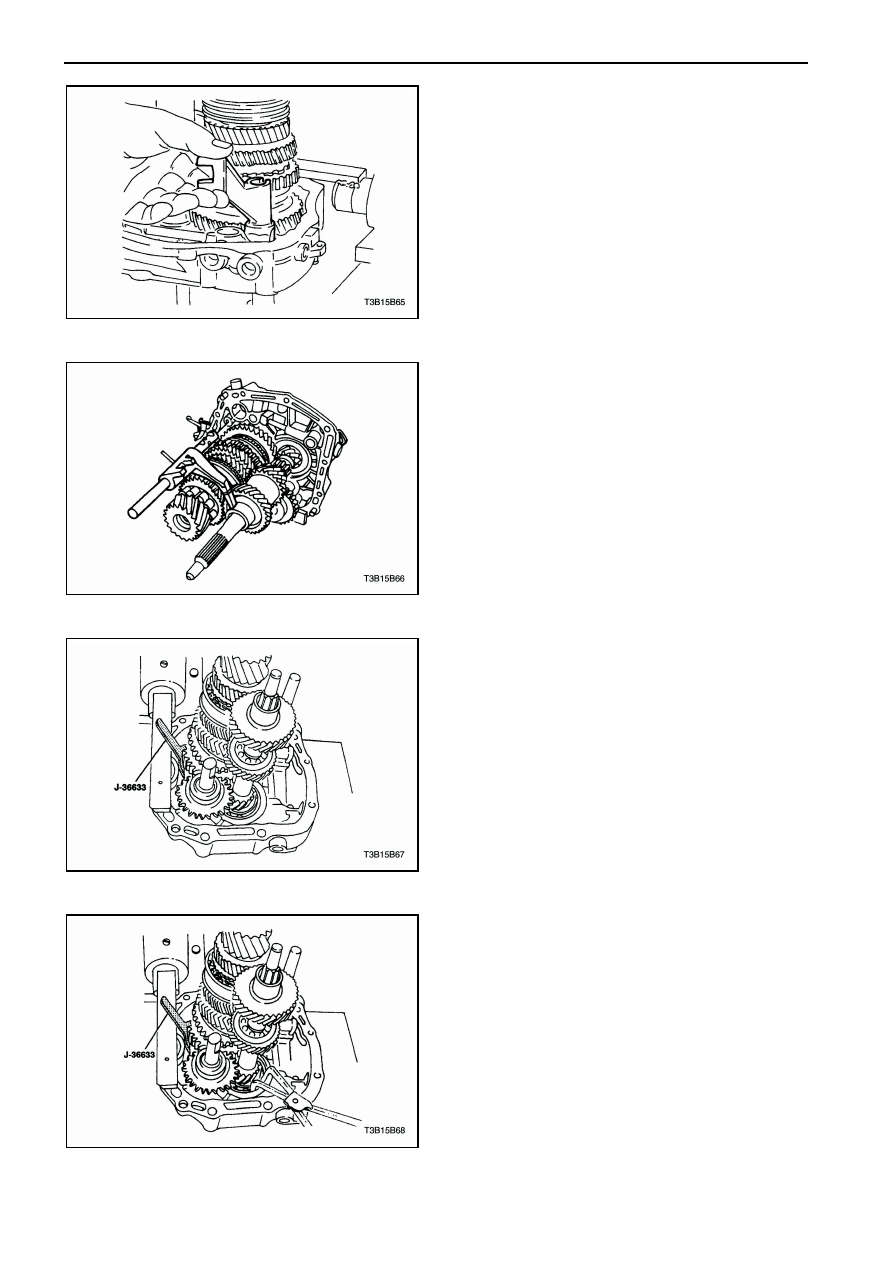

39.  Удерживайте  упорное  кольцо  открытым  на

основе

первичного

вала,

используя

специальные плоскогубцы для упорных колец.

40.  Снимите  промежуточный  вал  в  сборе  и

первичный вал с корпуса подшипников.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 35

ПЕРВИЧНЫЙ ВАЛ И ШЕСТЕРНЯ
СПИДОМЕТРА

Необходимые инструменты
J-22912-01 Универсальный съемник подшипников


Процедура разборки

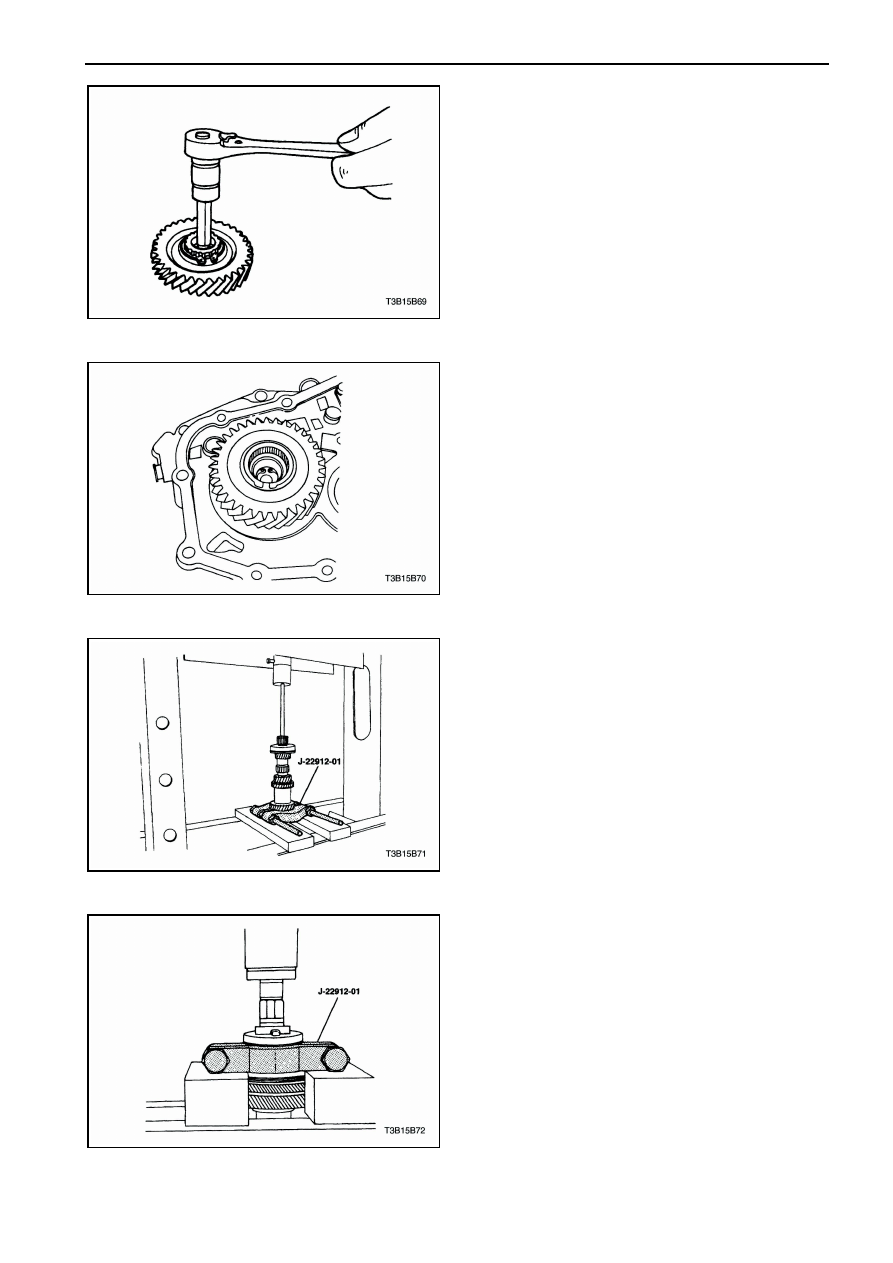

1.  Открутите  упорный  винт  на  конце  первичного

вала.








2.  Снимите  упорное  кольцо  на  основе  шестерни

спидометра.















3.  Надавите  на  первичный  вал  от  шестерни

спидометра,

используя

универсальный

съемник подшипника J-22912-01.














4.  Снимите  подшипник  вала  спидометра  с

шестерни

первичного

вала,

используя

универсальный  съемник  подшипника J-22912-
01.
