5В – 8  ПЯТИСТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

Диагностика симптомов (Продолжение)



Проверка

Действие

Проверьте  на  буксование  при  не
включенной передаче.

•

  При необходимости отрегулируйте или замените тягу.

•

  Отрегулируйте,

произведите

ремонт

или

замените

соединительные тяги переключения.

•

  При  необходимости  затяните  или  замените  держатель

подшипника шестерни первичного вала.

•

  Произведите  ремонт  или  замените  изношенную  или

искривленную вилку.

Проверьте  на  утечку  в  области
сцепления.

•

  Произведите ремонт картер коробки передач.

•

  Замените  поврежденную  направляющую  разъединения

подшипника.

Проверьте  на  утечку  в  центре
коробки передач.

•

  Произведите ремонт картера коробки передач.

•

  Произведите ремонт механизма переключения передач.

•

  Замените поврежденный включатель фонаря заднего хода.

Проверьте

на

утечку

в

дифференциале.

•

  Отрегулируйте или замените держатель подшипника.

•

  Затяните или замените крышку дифференциала.

•

  Отрегулируйте  или  замените  сальники  полуосевого

привода.

Проверьте

на

трудное

переключение.

•

  Замените  поврежденную  направляющую  разъединения

подшипника.

•

  Отрегулируйте, произведите ремонт или замените механизм

переключения.

•

  Отрегулируйте,  произведите  ремонт  или  замените  систему

разъединения сцепления.

•

  Замените  расщепленный,  поцарапанный  или  изношенный

синхронизатор пятой передачи.

•

  Замените  расщепленный,  поцарапанный  или  изношенный

синхронизатор 1-2 передачи.

•

  Замените изношенный синхронизатор 3-4 передачи.

•

  Отрегулируйте,  произведите  ремонт  или  замените  рычаг

переключения передач и тяги.



Проверьте  на  сильный  ударяющий
звук в передачах.

•

  Замените  поврежденную  направляющую  разъединения

подшипника.

•

  Отрегулируйте,  произведите  ремонт  или  замените  систему

разъединения сцепления.

•

  Замените  расщепленный,  поцарапанный  или  изношенный

первичный вал / многовенцовые шестерни.

•

  Замените изношенный синхронизатор пятой передачи.

•

  Замените  изношенную  шестерню / подшипник  пятой

передачи.

•

  Замените  изношенную  шестерню / подшипник  первой

передачи.

•

  Замените изношенный синхронизатор 1-2 передачи.

•

  Замените  изношенную  шестерню / подшипник  второй

передачи.

•

  Замените  изношенную  шестерню / подшипник  третьей

передачи.

•

  Замените изношенный синхронизатор 3-4 передачи.

•

  Замените  изношенную  шестерню / подшипник  четвертой

передачи.

•

  Замените изношенную шестерню заднего хода.





ПЯТИСТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 9

РАСПОЛОЖЕНИЕ ЧАСТЕЙ

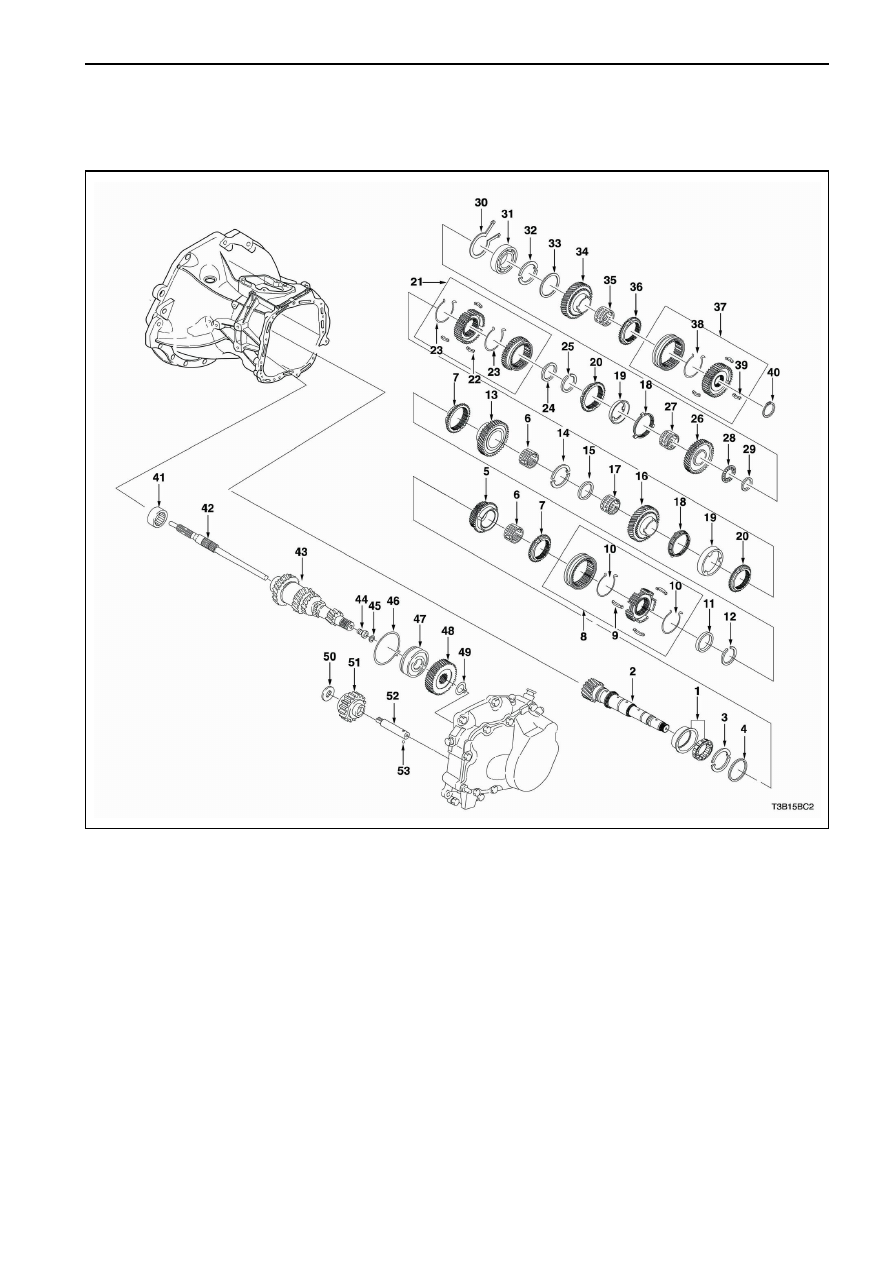

ШЕСТЕРНИ И КАРТЕР

5В – 10  ПЯТИСТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

1.  Роликовый подшипник
2.  Промежуточный вал коробки передач
3.  Шайба
4.  Стопорное кольцо шайбы
5.  Шестерня четвертой передачи
6.  Игольчатый подшипник (needle cage)
7.  Кольцо синхронизатора
8.  Муфта и ступица синхронизатора
9.  Сухарь синхронизатора
10.  Пружина  синхронизатора 3-ей  и 4-ой

передач

11.  Шайба
12.  Пружинное кольцо
13.  Шестерня третьей передачи
14.  Шайба
15.  Стопорное кольцо шайбы
16.  Шестерня второй передачи
17.  Игольчатый подшипник
18.  Внутреннее кольцо синхронизатора
19.  Промежуточное кольцо
20.  Внешнее кольцо синхронизатора
21.  Скользящая шестерня
22.  Сухарь синхронизатора 1-ой и 2-ой передач
23.  Пружина  синхронизатора  1-ой  и 2-ой

передач

24.  Шайба
25.  Пружинное кольцо
26.  Шестерня первой передачи

27.  Игольчатый подшипник
28.  Игольчатый подшипник
29.  Кольцо промежуточного вала
30.  Стопорное кольцо
31.  Шариковый подшипник
32.  Шайба
33.  Стопорное кольцо
34.  Шестерня пятой передачи
35.  Игольчатый подшипник
36.  Кольцо синхронизатора
37.  Муфта  и  ступица  синхронизатора  пятой

передачи

38.  Пружина синхронизатора пятой передачи
39.  Сухарь синхронизатора пятой передачи
40.  Стопорное кольцо
41.  Игольчатый подшипник
42.  Первичный вал
43.  Блок шестерен
44.  Болт
45.  Стопорное кольцо
46.  Опорное кольцо подшипника
47.  Шариковый подшипник
48.  Шестерня пятой передачи
49.  Стопорное кольцо
50.  Шайба
51.  Шестерня заднего хода
52.  Вал шестерни заднего хода
53.  Шарик



ПЯТИСТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 11

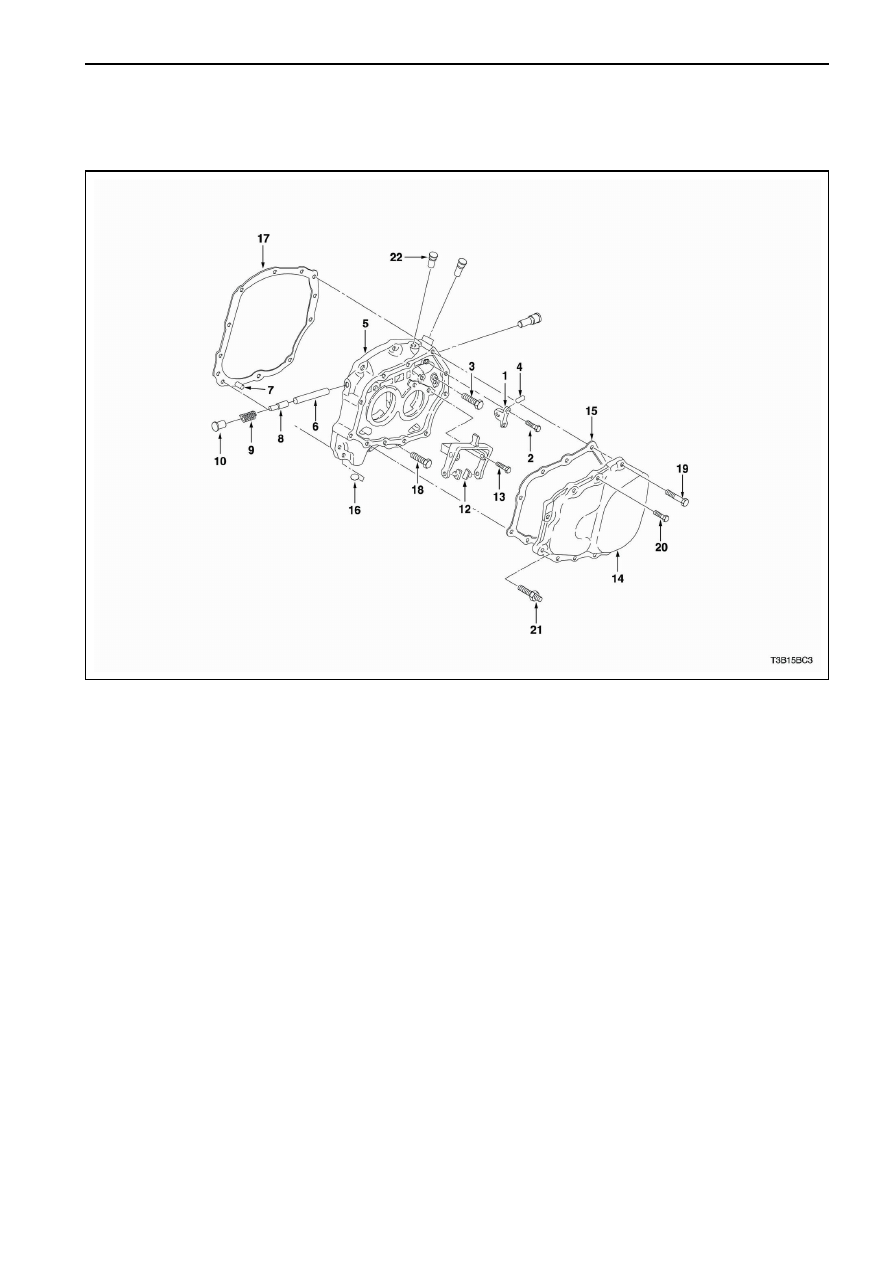

КОРПУС ПОДШИПНИКОВ

1.  Натяжной мостик
2.  Болт
3.  Болт
4.  Болт
5.  Корпус подшипников
6.  Болт
7.  Палец
8.  Блокирующий палец
9.  Пружина сжатия
10.  Пробка
11.  Скользящая вилка переключения передач

12.  Колодки переключения
13.  Винт
14.  Крышка коробки передач
15.  Прокладка коробки передач
16.  Магнит
17.  Прокладка корпуса подшипников
18.  Болт
19.  Болт
20.  Болт
21.  Винт
22.  Упорная втулка
