РАЗДЕЛ 5B



ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ


ПРЕДОСТЕРЕЖЕНИЕ:  Отсоедините  отрицательную  клемму  аккумуляторной  батареи  до  снятия
или установки какой-либо электрической детали, или когда инструмент или оборудование может
легко  задеть  обнаженные  электрические  клеммы.  Отсоединение  этой  клеммы  поможет
предотвратить  получение  травм  и  повреждений.  Зажигание  также  должно  быть  в  положении
LOCK, за исключением тех случаев, когда будет указано иначе.


СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА ……………….

5В-2

Спецификация моментов
затяжек …………………………..

5В-2

СПЕЦИАЛЬНЫЕ
ИНСТРУМЕНТЫ …………………...

5В-3

Таблица специальных
инструментов ……………………

5В-3

ДИАГНОСТИКА ……………………

5В-5

Изоляция шума …………………

5В-5

Диагностика симптомов ……….

5В-6

РАСПОЛОЖЕНИЕ ЧАСТЕЙ И



АГРЕГАТОВ ……………………......

5В-9

Шестерни и картер …………….

5В-9

Корпус подшипников …………..

5В-11

Дифференциал …………………

5В-12

Тяги переключения …………….

5В-13

ОБСЛУЖИВАНИЕ И РЕМОНТ ….

5В-15

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

5В-15

Проверка уровня
трансмиссионного масла ……..

5В-15

Регулировка тяг переключения

5В-15

Рычаг переключения передач .

5В-17

Крепление рычага
переключения передач ………..

5В-18

Ведомая шестерня
дифференциала ………………..

5В-18

Тяги переключения в сборе …..

5В-19

Сальник полуосевого привода .

5В-20

Коробка передач в сборе ……..

5В-21

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ

5В-26

Разборка основных частей …...

5В-26

Первичный вал и шестерня
спидометра ……………………...

5В-35

Промежуточный вал …………...

5В-37

Картер ……………………………

5В-48

Дифференциал …………………

5В-50

Сборка основных частей ……...

5В-56

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМ ………………...

5В-63

Пятискоростная механическая
коробка передач ………………..

5В-63





5В – 2  ПЯТИСТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Включатель фонаря заднего хода 20
Болты корпуса подшипников 22
Стяжные болты подшипников, правая сторона 25
Болт крепления подшипника к регулировочному кольцу и к стопорной пластине 5
Болты крепления сцепления к выжимному цилиндру 20
Болт и гайка соединения демпинг блока 68
Болты крепления крышки дифференциала

40

Болты вилки шестерни пятой передачи

22

Болты соединения переключения пятой передачи

7

Болты кожуха маховика

7

Болты корпуса механизма переключения 7
Болты крепления крышки рычага переключения

22

Упорный винт ведущего вала (первичного вала)

15

Задние стяжные болты демпинг блока 68
Болты заднего кронштейна крепления

90

Болты зубчатого колеса

70

Болт зажима тяги

14

Стяжной болт крепления спидометра 4
Болт крепления ведомой шестерни спидометра 5
Болты крепления крышки коробки передач

18

Нижние болты крепления коробки передач (a)

73

Нижний болт крепления коробки передач (b)

31

Нижние болты крепления коробки передач (c)

21

Верхние болты крепления коробки передач 73
Верхние болты кронштейна крепления коробки передач 48





ПЯТИСТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 3

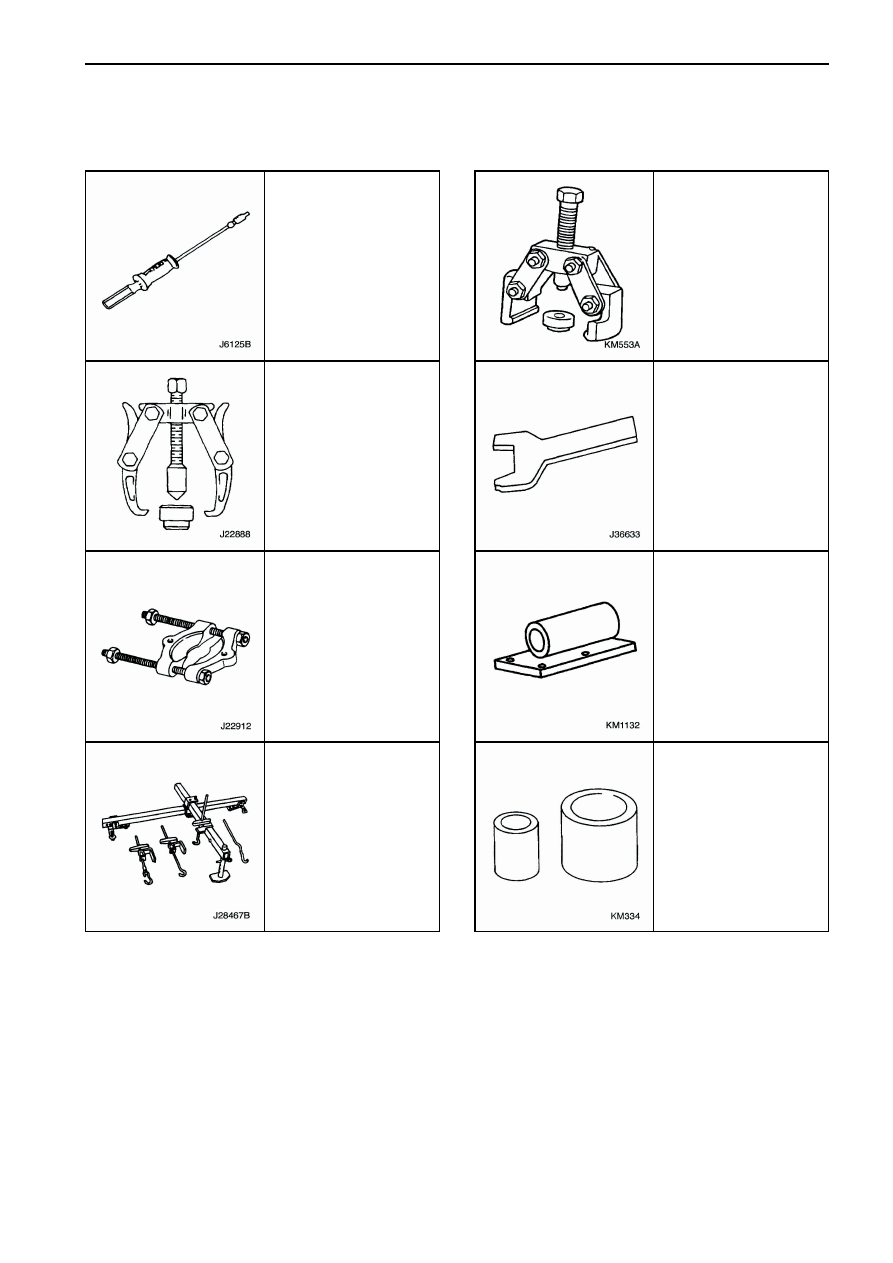

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ



ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

J-6125-B

Скользящий молоток

КМ-553-А

Съемник шестерни

пятой передачи



J-22888-20-А

Съемник

подшипника с

J-22888-35

Лапка съемника



J-36633

Фиксатор упорного

кольца



J-22912-01

Универсальный съемник

подшипников

КМ-113-2

Основа



J-28467-B

Приспособление для

подпорки двигателя



КМ-334

Установочная втулка
