9L –  18  СТЕКЛА  И  ЗЕРКАЛА

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



СТАЦИОНАРНОЕ СТЕКЛО

Стационарное стекло состоит  из всех стекол на
автомобиле,  которые  находятся  в  неподвижном
состоянии  в  кузове,  такие  как  ветровое  стекло,
заднее  стекло  и  внутреннее  зеркало  заднего
вида.






НАРУЖНОЕ ОБОГРЕВАЕМОЕ
ЗЕРКАЛО ЗАДНЕГО ВИДА С
ЭЛЕКТРИЧЕСКИМ
УПРАВЛЕНИЕМ

Электрическое  управление  зеркалом  заднего
вида  расположено  со  стороны  водителя.  При
включении

обогрева

заднего

стекла,

одновременно  включается  обогрев  зеркала
заднего вида.


ВНУТРЕННЕЕ ЗЕРКАЛО
ЗАДНЕГО ВИДА

Внутреннее  зеркало  заднего  вида  крепится  на
специальном

кронштейне

посредством

шарового шарнира и регулируется вручную.




РАЗДЕЛ 9М

ЭКСТЕРЬЕР

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

9М-1

Спецификация

моментов

затяжек …………………………….

9М-1

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

9М-2

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

9М-2

Облицовка средней стойки .........

9М-2

Молдинг крыши ............................

9М-2

Брызговики ...................................

9М-3

ОСНОВНОЕ

ОПИСАНИЕ

И

РАБОТА СИСТЕМЫ ………………...

9М-4

Эмблемы и надписи ……………...

9М-4

Брызговики ………………………...

9М-4

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

Наименование

Нм

Винты крепления облицовки средней стойки

1.3

Болты крепления брызговиков

2

9М –  2  ВНЕШНЯЯ  ОТДЕЛКА

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

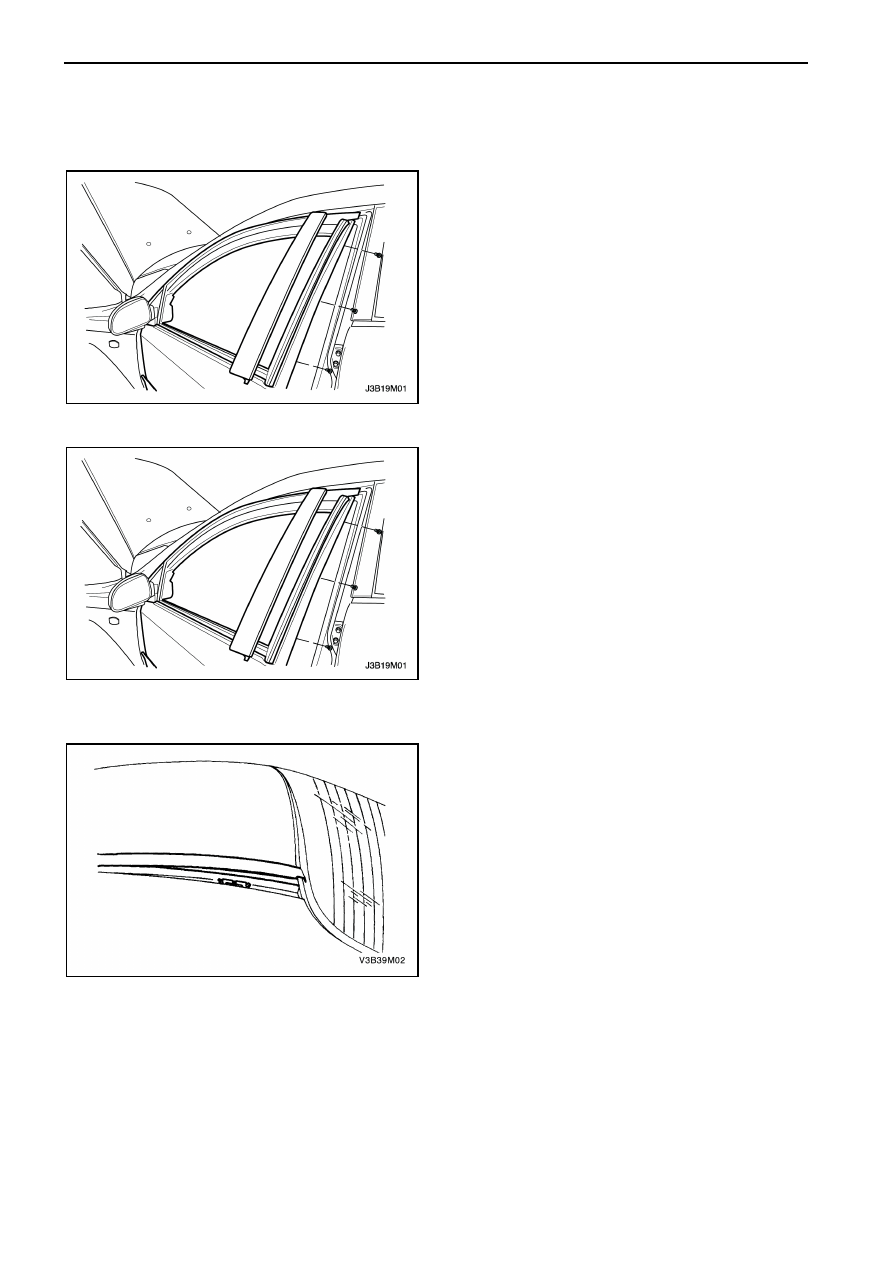

ОБЛИЦОВКА СРЕДНЕЙ СТОЙКИ

1.  Снимите  внешний  боковой  молдинг.  Смотрите

Раздел 9P, Двери.

2.  Переставьте  уплотнитель  для  доступа  к

винтам.

3.  Открутите винты и снимите облицовку средней

стойки  (показана  облицовка  средней  стойки
передней  двери,  облицовка  средней  стойки
задней двери идентична).








Процедура установки

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь  в  использованном  Вами  надлежащем
креплении для предотвращения преждевременной
коррозии.
1.  Установите  облицовку  средней  стойки  и

закрутите винты. (показана облицовка средней
стойки  передней  двери,  облицовка  средней
стойки задней двери идентична).

Затяжка

Затяните  винты  облицовки  средней  стойки
моментом 1.3 Нм.

2.  Установите уплотнитель в его первоначальное

положение.

3.  Установите

внешний

боковой

молдинг.

Смотрите Раздел 9P, Двери.



МОЛДИНГ КРЫШИ

Процедура снятия

1.  Снимите  молдинг  крыши  с  металлических

зажимов.





  ВНЕШНЯЯ  ОТДЕЛКА    9М – 3

Процедура установки

1.  Надавите  молдинг  поверх  металлических

зажимов.

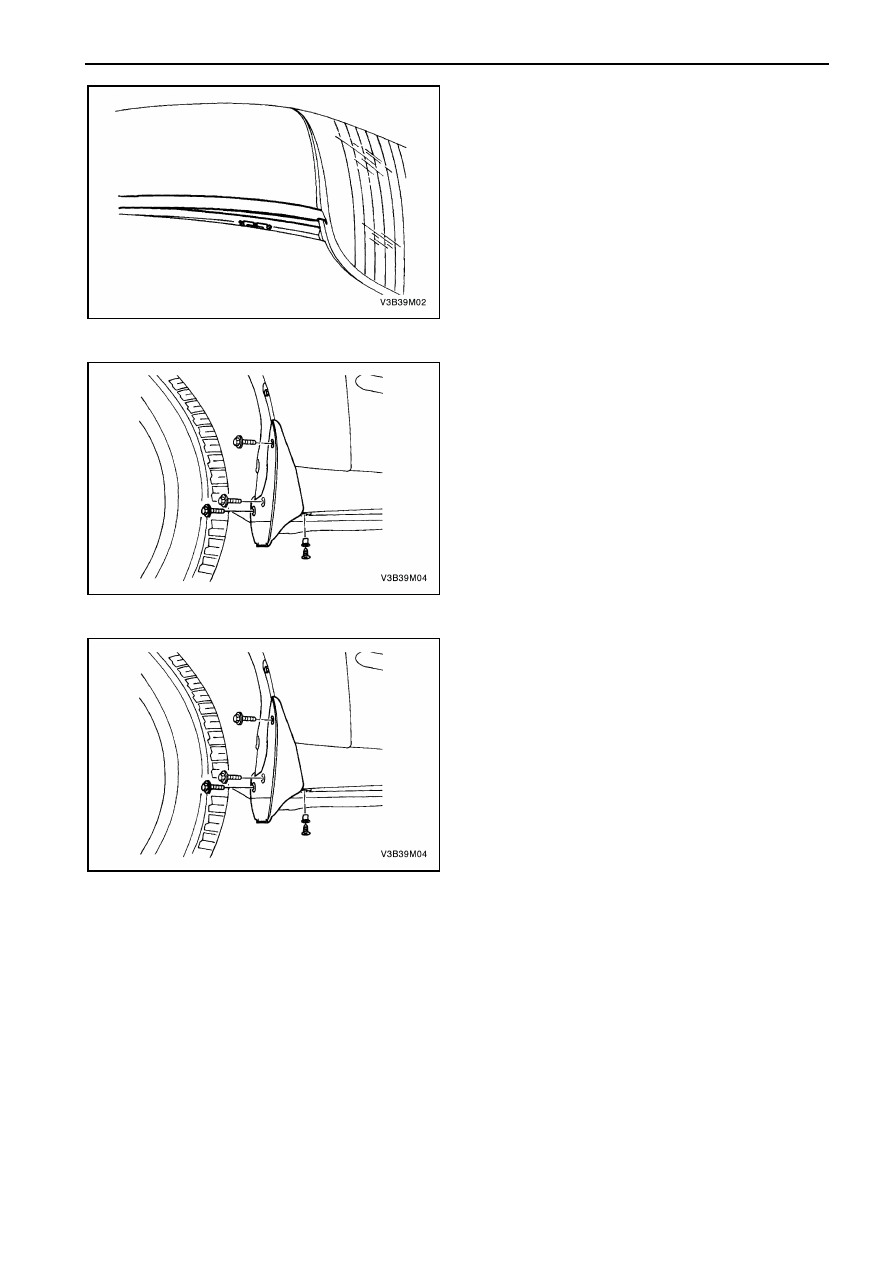

БРЫЗГОВИКИ

Процедура снятия

1.  Открутите винты и болты и снимите брызговик.













Процедура установки

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь  в  использованном  Вами  надлежащем
креплении для предотвращения преждевременной
коррозии.
1.  Установите  брызговик  и  затяните  винты  и

болты крепления.

Затяжка

Затяните винты и болты крепления брызговика
моментом 2 Нм.
