9L –  10  СТЕКЛА  И  ЗЕРКАЛА

Процедура установки

1.  Установите  новый  уплотнитель  на  ветровое

стекло.














2.  Примените  ленту  на  новый  уплотнитель  и

ветровое  стекло  для  удержания  уплотнителя
на его месте.

3.  Нанесите предварительный слой специальной

жидкости  на  проем  ветрового  стекла  в  кузове
автомобиля и по периметру ветрового стекла.








4.  Нанесите мастику на проем ветрового стекла.
5.  Установите ветровое стекло внутрь проема.
6.  Переставьте

ленту

поверх

уплотнителя,

ветрового  стекла  и  проема  ветрового  стекла
на  кузове  для  удержания  ветрового  стекла  на
его месте.

7.  Дайте просушиться мастике 24 часа.
8.  Снимите ленту.
9.  Проверьте  герметичность  при  помощи  струи

воды.  Если  утечка  обнаружена,  высушите
ветровое  стекло  и  залейте  область  утечки
мастикой.  Если  утечка  все  еще  имеет  место,
снимите  ветровое  стекло  и  повторите  всю
процедуру с начала.

10.  Установите  внутреннее  зеркало  заднего  вида.

Смотрите  "Зеркало  заднего  вида"  в  этом
разделе.

11.  Установите

вентиляционную

решетку.

Смотрите Раздел 9R, Передняя часть кузова.



ЗАДНЕЕ СТЕКЛО

Необходимые инструменты
J-24402 Съемник уплотнителя стекла

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  облицовку  задней  стойки.  Смотрите

Раздел 9Е, Интерьер.

3.  Отсоедините

электрический

разъем

антиобледенителя заднего стекла.



  СТЕКЛА  И  ЗЕРКАЛА  9L – 11

4.  Снимите уплотнитель вокруг заднего стекла.














5.  Используя  съемник  уплотнителя  стекла J-

24402,  отрежьте  мастику  вокруг  заднего
стекла.















6.  Снимите заднее стекло с автомобиля.
7.  Используя  нож,  снимите  мастику  с  заднего

стекла.

8.  Используя  нож,  снимите  мастику  с  проема

заднего стекла.














Процедура установки

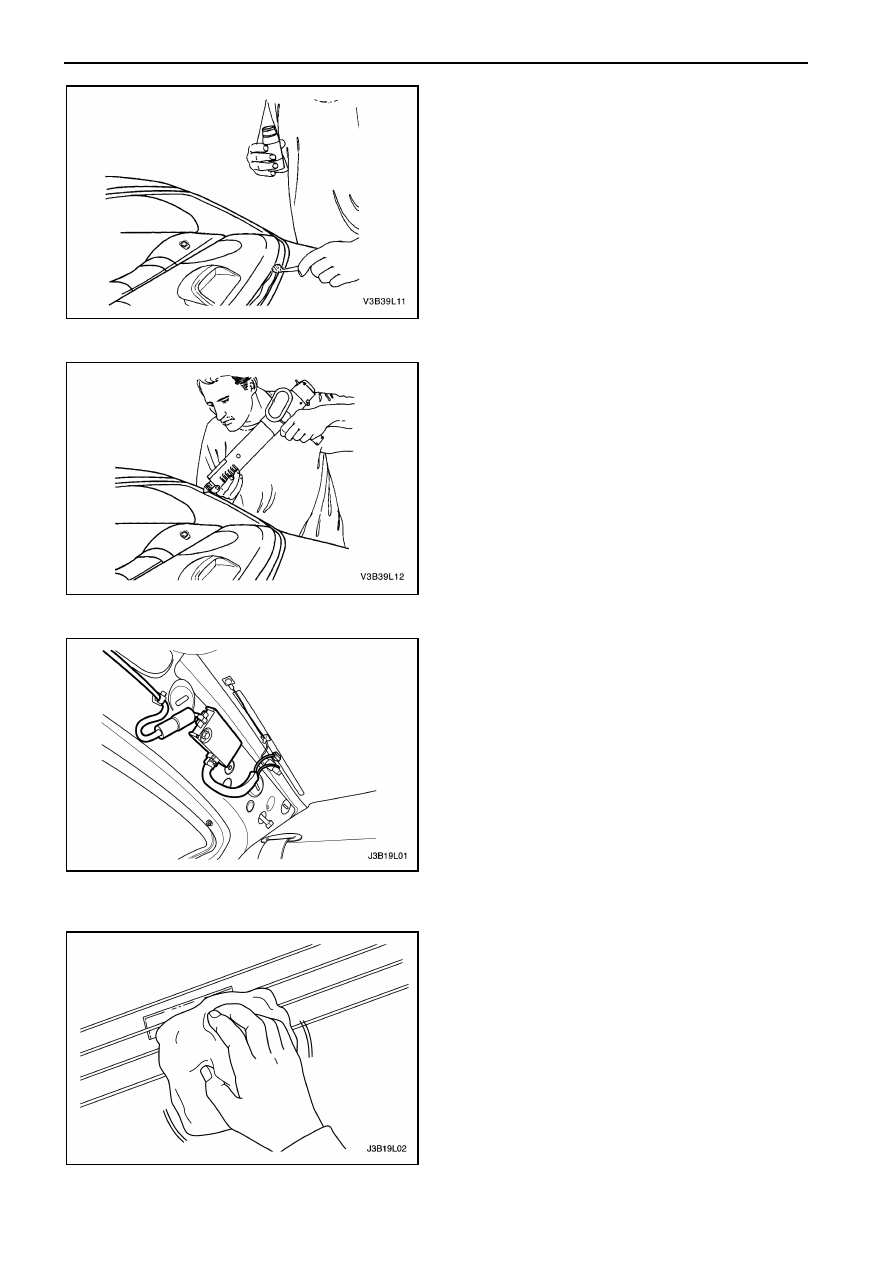

1.  Установите  новый  уплотнитель  на  заднее

стекло.



9L –  12  СТЕКЛА  И  ЗЕРКАЛА

3.  Примените  ленту  на  новый  уплотнитель  и

заднее стекло, для удержания уплотнителя на
своем месте.

4.  Нанесите  специальную  жидкость  на  проем

заднего  стекла  в  кузове  и  по  периметру
заднего стекла.











5.  Нанесите  мастику  на  проем  заднего  стекла  в

кузове.











6.  Установите  заднее  стекло  внутри  проема

заднего стекла.

7.  Переставьте

ленту

поверх

уплотнителя,

заднего  стекла  и  проема  заднего  стекла  в
кузове  для  удержания  заднего  стекла  на  его
месте.

8.  Дайте высохнуть мастике 24 часа.
9.  Снимите ленту.
10.  Проверьте  на  герметичность  струей  воды  на

заднее  стекло.  утечка  обнаружена,  высушите
ветровое  стекло  и  залейте  область  утечки
мастикой.  Если  утечка  все  еще  имеет  место,
снимите  ветровое  стекло  и  повторите  всю
процедуру с начала.

11.  Подсоедините

электрический

разъем

антиобледенителя заднего стекла.

12.  Установите

облицовку

задней

стойки.

Смотрите Раздел 9Е, Интерьер.

13.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.



РЕМОНТ ЛИНИИ СЕТКИ
АНТИОБЛЕДЕНИТЕЛЯ ЗАДНЕГО
СТЕКЛА

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините

электрический

разъем

антиобледенителя заднего стекла.

3.  Проверьте  линии  сетки  антиобледенителя

заднего стекла.

4.  Отметьте  место  обрыва  на  линии  сетки

антиобледенителя  заднего  стекла  на  стекле
маркером или цветным карандашом.



  СТЕКЛА  И  ЗЕРКАЛА  9L – 13

5.  Отполируйте  линии  сетки  антиобледенителя,

которые  должны  быть  отремонтированы
стальной  мочалкой (steel wool). Очистите
линии  при  помощи  материи,  смоченной  в
спирте. Полируйте и чистите в течении 6 минут
в  достаточно  большом  радиусе  от  места
обрыва линии сетки антиобледенителя.

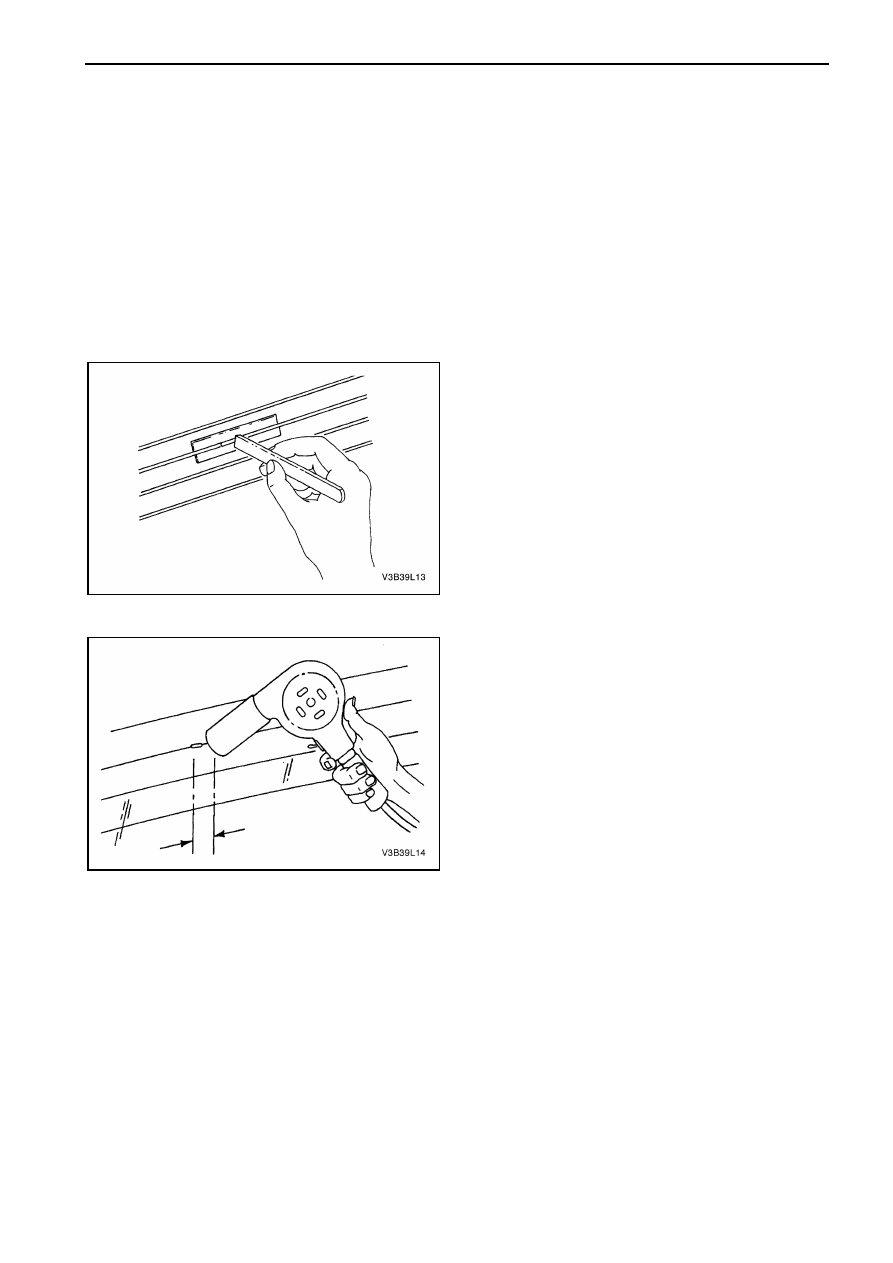

6.  Прикрепите  метку (decal) или  приклейте  две

полоски  ленты  над  и  под  той  области,  где
необходимо провести ремонт.

•

  Метки  и  полоски  используются  для

обозначения области ремонта.

•

  Если

используется

метка (decal),

измеренная  прорезь  высекания (die-cut
metered slot) должна  быть  одинаковой
ширины с линией сетки.

7.  Примените  ремонтный  материал  сетки  для

ремонта

области,

используя

маленькую

деревянную щепочку или шпатель. Ремонтный
материал  сетки  должен  иметь  комнатную
температуру.

8.  Осторожно снимите метку или ленту.

Примечание:  Ремонтный  материал  сетки  должен
быть

заготовлен

теплом.

Для

избежания

повреждения от перегрева обшивки или облицовки
интерьера, изолируйте данную область.
9.  Нагревайте  отремонтированную  область  1-2

минуты.

10.  Держите  сопло  нагревательного  прибора  в 25

мм  от  поверхности.  Минимальная  требуемая
температура составляет 149

0

С.

11.  Проверьте  отремонтированную  область  сетки.

Если  ремонт  привел  к  обесцвечиванию,
нанесите  слой  примеси  йода  на  данную
область,  используя  щетку.  Дайте  высохнуть
йоду 30 секунд.  Осторожно  вытрите  остатки
йода специальной материей без пыли.

12.  Проверьте  работу  антиобледенителя  заднего

стекла, чтобы убедиться, что ремонт завершен
успешно.

Внимание: Необходимо как минимум 24 часа для
затвердения (curing) ремонтного  материала.  До
истечения  данного  времени,  область  ремонта  не
должна

быть

подвержена

физическому

воздействию.
