9М –  4  ВНЕШНЯЯ  ОТДЕЛКА

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



ЭМБЛЕМЫ И НАДПИСИ

Эмблемы  и  надписи  на  автомобиле  крепятся
клеем.  Эмблема  компании  расположен  на
капоте.

Надписи,

которые

находятся

в

различных местах автомобиля, означают опции,
модификации, класс и компанию модели.

БРЫЗГОВИКИ

Передние  и  задние  брызговики  являются
стандартным  элементом  на  всех  моделях.
Брызговики

помогают

предотвратить

чрезмерное накопление грязи на кузове.



РАЗДЕЛ 9N

КУЗОВ И ДНИЩЕ КУЗОВА

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

9N-1

Спецификация

моментов

затяжек …………………………….

9N-1

Размеры днища кузова ………….

9N-2

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

9N-4

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

9N-4

Проверка выравнивания ………..

9N-4

Изоляция пола ……………………

9N-4

Нижний щит двигателя ………….

9N-5

ОСНОВНОЕ

ОПИСАНИЕ

И

РАБОТА СИСТЕМЫ ………………...

9N-6

Основная конструкция кузова ….

9N-6

Нижний щит двигателя …………..

9N-6

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

Наименование

Нм

Болты крепления нижнего щита двигателя

3.5

9N –  2  РАМА  И  ДНИЩЕ  КУЗОВА

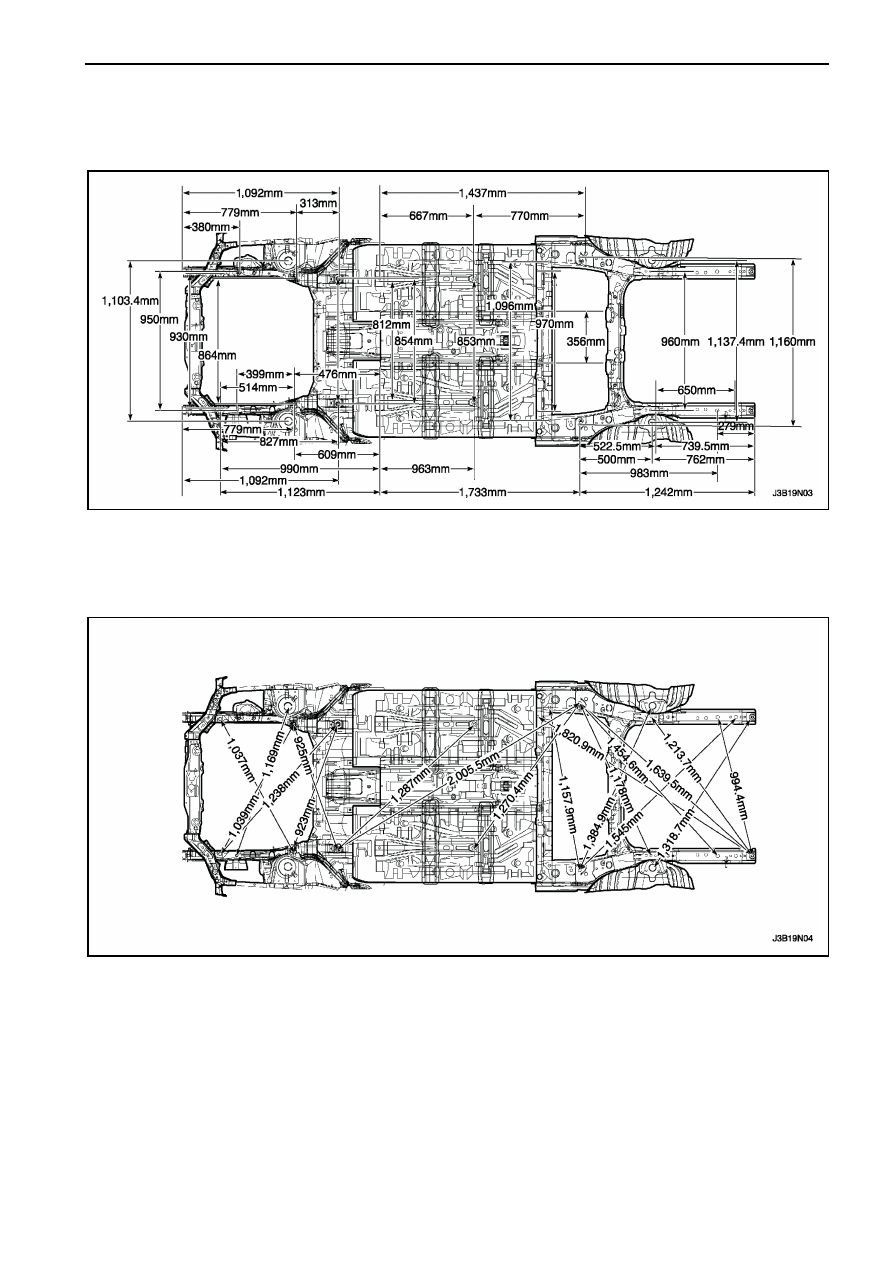

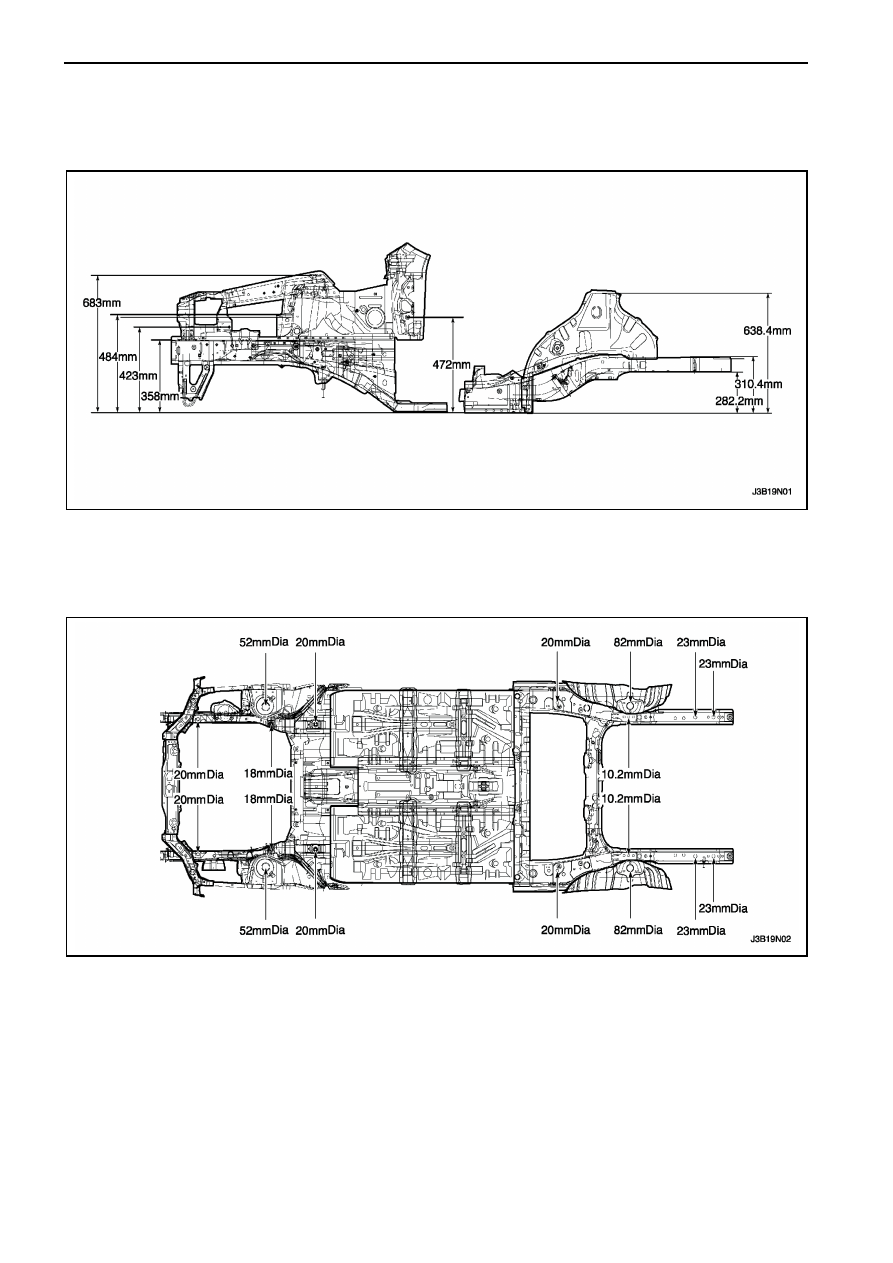

РАЗМЕРЫ ДНИЩА КУЗОВА





  РАМА  И  ДНИЩЕ  КУЗОВА  9N – 3
