9Е –  14  ПАНЕЛЬ  УПРАВЛЕНИЯ

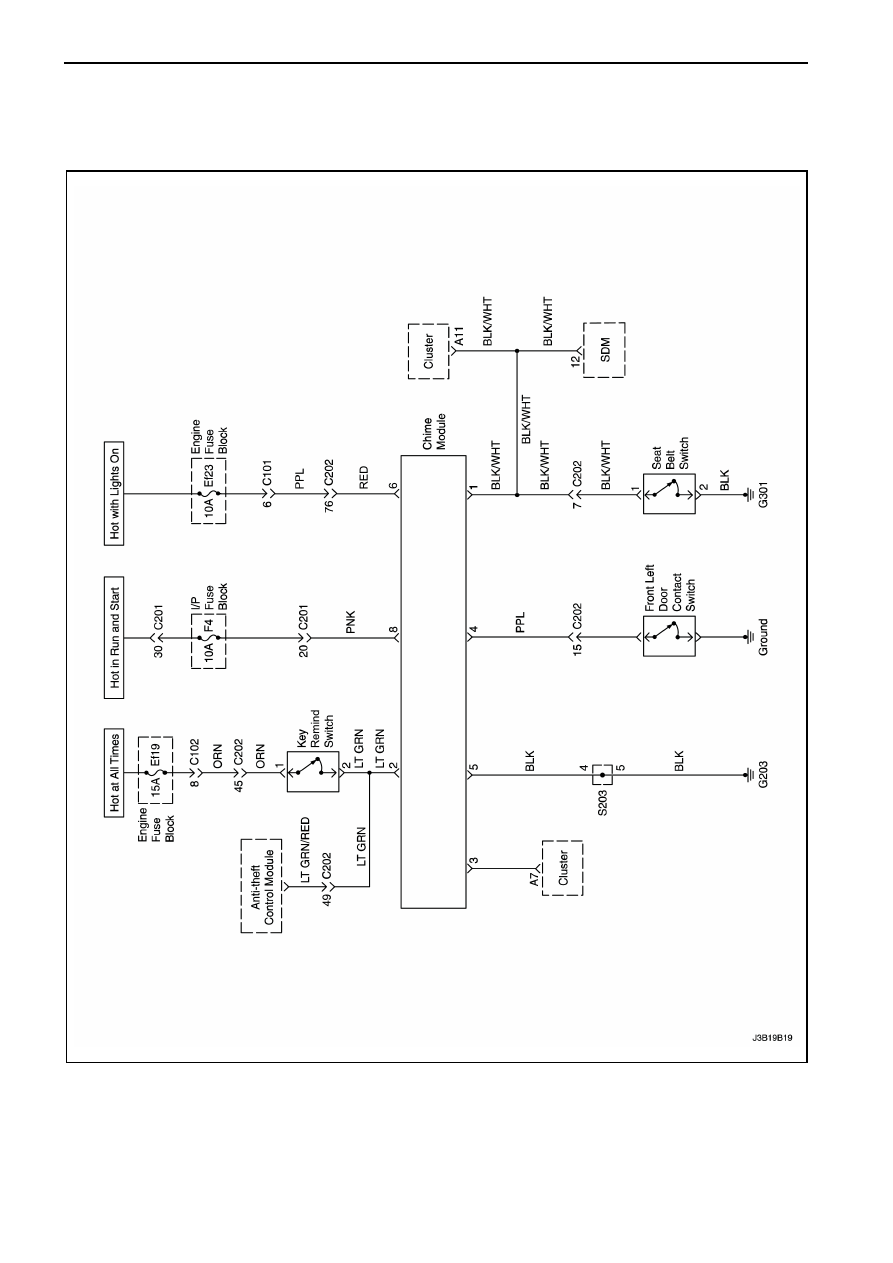

ЗВУКОСИГНАЛЬНЫЙ АППАРАТ





  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 15

МОДУЛЬ ЗВУКОСИГНАЛЬНОГО АППАРАТА

Не работает звукосигнальный аппарат ремня безопасности

Шаг

Действие

Величина

Да

Нет

1

Проверьте  разъем  звукосигнального  аппарата  на
надлежащее соединение.
Отсоединен ли или частично ли отсоединен разъем?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Подсоедините

электрический

разъем

звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

3

Проверьте предохранитель F4.
Перегорел ли предохранитель?

-

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Проверьте на замыкание в цепи и при необходимости

произведите ремонт.

Замените предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

5

Включите зажигание.
Проверьте напряжение в предохранителе F4.
Измеряется  ли  напряжение  аккумуляторной  батареи
в предохранителе F4?

11-14 В

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите  ремонт  провода  питания  напряжения
предохранителю F4.
Завершен ли ремонт?

-

Система в

порядке

-

7

Отсоедините звукосигнальный аппарат.
Включите зажигание.
Проверьте  напряжение  в  клемме 8 разъема  модуля

звукосигнального аппарата.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 9

Смотрите

Шаг 8

8

Произведите

ремонт

обрыва

провода

между

предохранителем F4 и

разъемом

модуля

звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

9

При  отсоединенном  модуле,  проверьте  омметром
целостность  провода  между  клеммой 5 разъема
модуля звукосигнального аппарата и массой.
Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 11

Смотрите

Шаг 10

10

Произведите ремонт обрыва провода между клеммой
5  разъема  модуля  звукосигнального  аппарата  и
массой.
Завершен ли ремонт?

-

Система в

порядке

-

11

Отсоедините

разъем

модуля

звукосигнального

аппарата.

Убедитесь,  что  боковой  ремень  безопасности

водителя не пристегнут.

Используя омметр, проверьте на целостность провод

между

клеммой

1

разъема

модуля

звукосигнального аппарата и массой.

Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 12

Смотрите

Шаг 13

12

Замените звукосигнальный аппарат.
Завершен ли ремонт?

-

Система в

порядке

-

9Е –  16  ПАНЕЛЬ  УПРАВЛЕНИЯ

Не работает звукосигнальный аппарат ремня безопасности (Продолжение)

Шаг

Действие

Величина

Да

Нет

13

Отсоедините включатель ремня безопасности.
Убедитесь,  что  боковой  ремень  безопасности

водителя не пристегнут.

Используя  омметр,  проверьте  на  целостность

включатель..

Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 15

Смотрите

Шаг 14

14

 Замените включатель ремня безопасности.
Завершен ли ремонт?

-

Система в

порядке

-

15

Используя  омметр,  проверьте  целостность  провода
между  клеммой  1  модуля  звукосигнального  аппарата
и включателем ремня безопасности.
Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 17

Смотрите

Шаг 16

16

Произведите ремонт обрыва провода между клеммой
1  разъема  модуля  звукосигнального  аппарата  и
включателем ремня безопасности.
Завершен ли ремонт?

-

Система в

порядке

-

17

Произведите ремонт обрыва провода между разъема
включателя ремня безопасности и массой.
Завершен ли ремонт?

-

Система в

порядке

-

Не работает звукосигнальный аппарат открытой двери

Шаг

Действие

Величина

Да

Нет

1

Проверьте  звукосигнальный  аппарат  на  надлежащее
соединение.
Отсоединен ли или частично ли отсоединен разъем?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Подсоедините

электрический

разъем

модуля

звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

3

Проверьте предохранитель F4.
Перегорел ли предохранитель?

-

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Проверьте  на  замыкание  цепь  и  при  необходимости

произведите ремонт.

Замените предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

5

Включите зажигание.
Проверьте напряжение в предохранителе F4.
Измеряется  ли  напряжение  аккумуляторной  батареи
в предохранителе F4?

11-14 В

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите  ремонт  провода  питания  напряжения
предохранителя F4.
Завершен ли ремонт?

-

Система в

порядке

-

7

Отсоедините модуль звукосигнального аппарата.
Включите зажигание.
Проверьте  напряжение  в  клемме 8 разъема  модуля

звукосигнального аппарата.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 9

Смотрите

Шаг 8

8

Произведите

ремонт

обрыва

провода

между

предохранителем F4 и

разъемом

модуля

звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-



  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 17

Не работает звукосигнальный аппарат открытой двери (Продолжение)

Шаг

Действие

Величина

Да

Нет

9

При

отсоединенном

модуле

звукосигнального

аппарата,  используя  омметр,  проверьте  целостность
провода  между  клеммой 5 разъема  модуля
звукосигнального аппарата и массой.
Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 11

Смотрите

Шаг 10

10

Произведите ремонт обрыва провода между клеммой
5  разъема  модуля  звукосигнального  аппарата  и
массой.
Завершен ли ремонт?

-

Система в

порядке

-

11

Отсоедините

разъем

модуля

звукосигнального

аппарата.

Убедитесь,  что  передняя  водительская  дверь

открыта.

Используя  омметр,  проверьте  целостность  провода

между

клеммой 4 разъема

модуля

звукосигнального аппарата и массой.

Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 12

Смотрите

Шаг 13

12

Замените модуль звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

13

Отсоедините включатель контакта передней двери.
Используя  омметр,  проверьте  целостность  провода

между  включателем  контакта  двери  и  клеммой  4
разъема модуля звукосигнального аппарата.

Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 15

Смотрите

Шаг 14

14

При  обрыва  провода  между  включателем  дверного
контакта

и

клеммой 4 разъема

модуля

звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

15

Замените включатель дверного контакта.
Завершен ли ремонт?

-

Система в

порядке

-

Не работает звукосигнальный аппарат ключа

Шаг

Действие

Величина

Да

Нет

1

Проверьте разъем модуля звукосигнального аппарата
на надлежащее соединение.
Отсоединен ли или частично ли отсоединен разъем?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Подсоедините

электрический

разъем

модуля

звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

3

Проверьте предохранитель EF19.
Перегорел ли предохранитель?

-

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Проверьте  цепь  на  замыкание  и  при  необходимости

произведите ремонт.

Замените предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

5

Включите зажигание.
Проверьте напряжение на предохранителе EF19.
Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите  ремонт  повода  питания  напряжения
предохранителя EF19.
Завершен ли ремонт?

-

Система в

порядке

-

7

Отсоедините модуль звукосигнального аппарата.
Проверьте  напряжение  в  клемме 2 разъема  модуля

звукосигнального аппарата.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 13

Смотрите

Шаг 8
