9Е –  18  ПАНЕЛЬ  УПРАВЛЕНИЯ

Не работает звукосигнальный аппарат ключа (Продолжение)

Шаг

Действие

Величина

Да

Нет

8

Отсоедините  включатель  звукосигнального  аппарата

ключа.

Используя  омметр,  проверьте  целостность  провода

между  включателем  звукосигнального  аппарата
ключа и предохранителем EF19.

Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 10

Смотрите

Шаг 9

9

Произведите

ремонт

обрыва

провода

между

включателем  звукосигнального  аппарата  ключа  и
предохранителем EF19.
Завершен ли ремонт?

-

Система в

порядке

-

10

При  отсоединенных  включателе  звукосигнального
аппарата  и  модуле  звукосигнального  аппарата,
проверьте  целостность  провода  клеммой 2 разъема
включателя  звукосигнального  аппарата  ключа  и
разъемом модуля звукосигнального аппарата.
Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 12

Смотрите

Шаг 11

11

Произведите ремонт обрыва провода между клеммой
2  разъема  включателя  звукосигнального  аппарата
ключа

и

разъемом

модуля

звукосигнального

аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

12

Замените  включатель  звукосигнального  аппарата
ключа.
Завершен ли ремонт?

-

Система в

порядке

-

13

При

отсоединенном

модуле

звукосигнального

аппарата,  используя  омметр,  проверьте  целостность
провода  между  клеммой 5 разъема  модуля
звукосигнального аппарата и массой.
Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 15

Смотрите

Шаг 14

14

Произведите ремонт обрыва провода между клеммой
5  разъема  модуля  звукосигнального  аппарата  и
массой.
Завершен ли ремонт?

-

Система в

порядке

-

15

Замените модуль звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-



  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 19

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

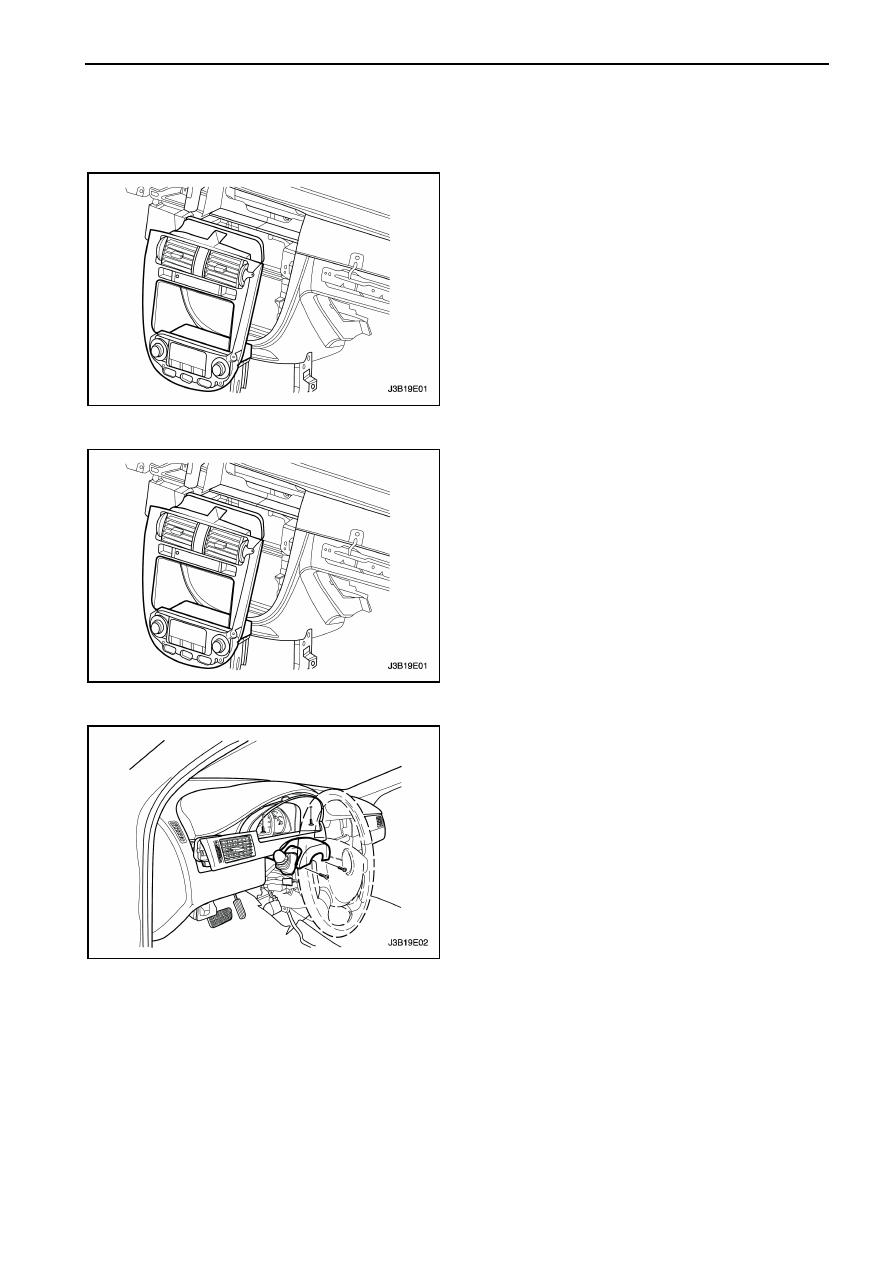

ЦЕНТРАЛЬНЫЙ МОЛДИНГ

Процедура снятия

1.  Снимите центральный молдинг.
2.  Отсоедините электрический разъем.













Процедура установки

1.  Подсоедините электрический разъем.
2.  Установите центральный молдинг.

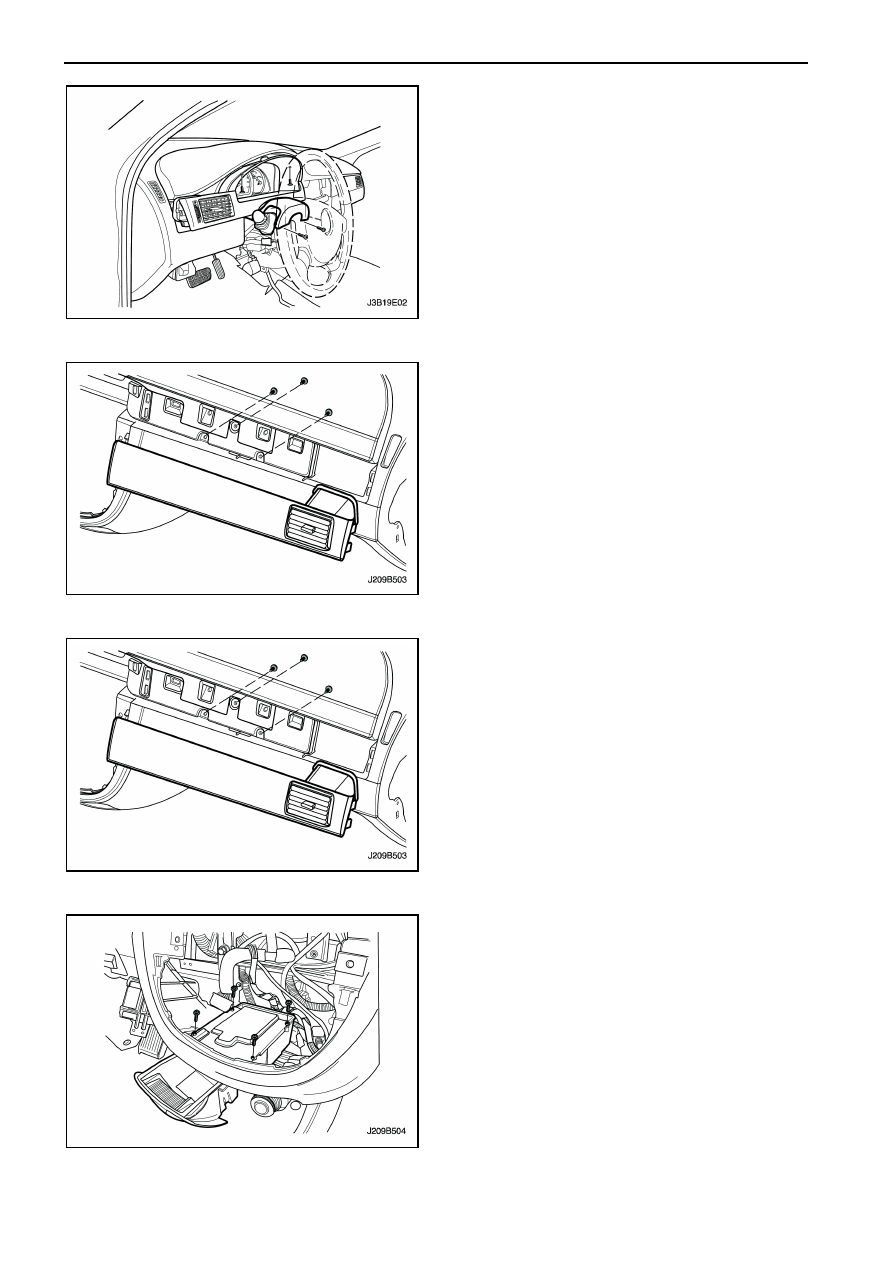

ОБЛИЦОВКА ЩИТКА ПРИБОРОВ

Процедура снятия

1.  Открутите  винты  и  снимите  обшивку  панели

инструментов.

2.  Отсоедините электрический разъем.




9Е –  20  ПАНЕЛЬ  УПРАВЛЕНИЯ

Процедура установки

1.  Подсоедините электрический разъем.
2.  Установите  обшивку  панели  инструментов  и

закрутите винты.














ОБЛИЦОВКА ПАНЕЛИ
ИНСТРУМЕНТОВ

Процедура снятия

1.  Снимите перчаточный ящик.
2.  Открутите  винты  и  снимите  облицовку  панели

инструментов.











Процедура установки

1.  Установите  облицовку  панели  инструментов  и

закрутите винты.

Затяжка

Затяните

винты

облицовки

панели

инструментов моментом 2 Нм.

2.  Установите перчаточный ящик.

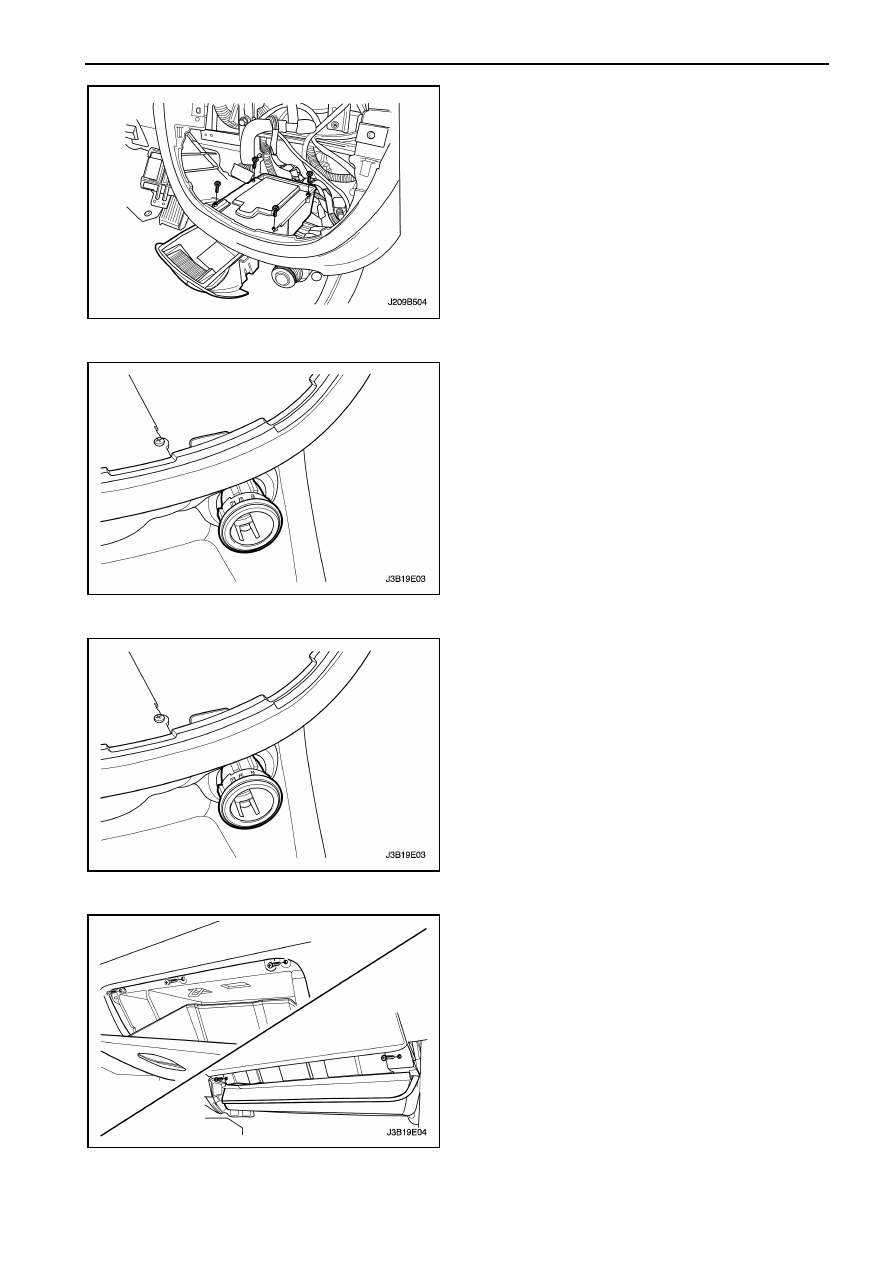

ПЕПЕЛЬНИЦА

1.  Снимите  центральную  облицовку  панели

инструментов.

2.  Открутите  винты  и  снимите  крепление

пепельницы.





  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 21

Процедура установки

1.  Установите крепление пепельницы и закрутите

винты.

2.  Установите  центральную  облицовку  молдинг

панели инструментов.












ПРИКУРИВАТЕЛЬ

Процедура снятия

1.  Снимите  центральную  облицовку  панели

инструментов.

2.  Отсоедините  электрический  разъем  лампочки

освещения прикуривателя и пепельницы.

3.  Снимите  крепление  прикуривателя  с  панели

инструментов.











Процедура установки

1.  Установите  крепление  прикуривателя  на

панели инструментов.

2.  Установите прикуриватель в его креплении.
3.  Подсоедините электрический разъем лампочки

освещения прикуривателя и пепельницы.

4.  Установите центральную облицовку на панели

инструментов.









ПЕРЧАТОНЫЙ ЯЩИК

Процедура снятия

1.  Открутите винты и снимите перчаточный ящик.
