9Е –  6  ПАНЕЛЬ  УПРАВЛЕНИЯ

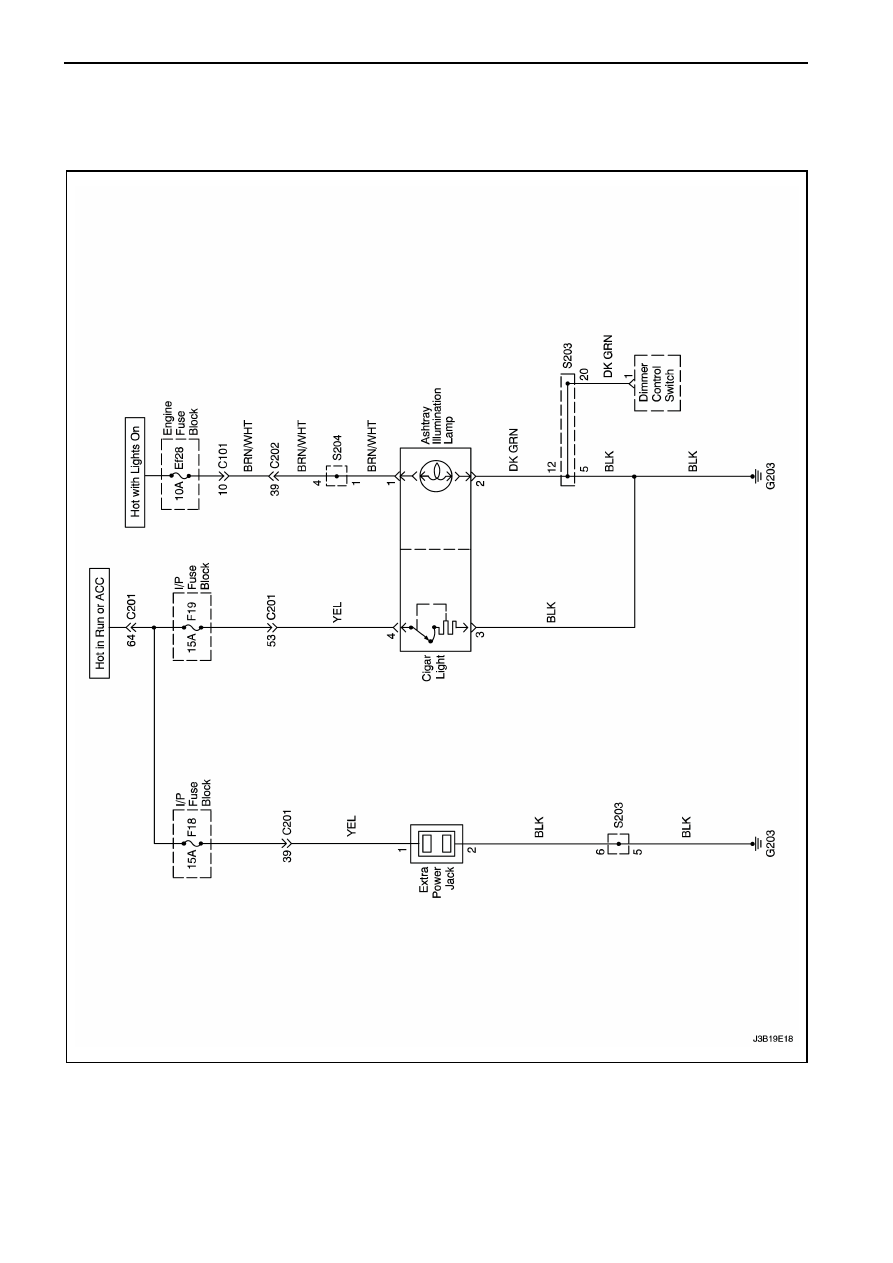

ЦЕПЬ ПРИКУРИВАТЕЛЯ И СВЕРХМОЩНОГО ДОМКРАТА





  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 7

ДИАГНОСТИКА



ПРИКУРИВАТЕЛЬ



Не работает прикуриватель



Шаг

Действие

Величина

Да

Нет

1

Проверьте предохранитель F19.
Перегорел ли предохранитель?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Проверьте  цепь  на  замыкание  и  при  необходимости

произведите ремонт.

Замените предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

3

Переведите ключ зажигания в положение ACC.
Используя  вольтметр,  измерьте  напряжение  в

предохранителе F19.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Произведите  ремонт  обрыва  провода  питания
напряжения предохранителя F19.
Завершен ли ремонт?

-

Система в

порядке

-

5

Снимите  электрический  разъем  с  обратной  стороны

прикуривателя.

Переведите ключ зажигания в положение АСС.
Используя  вольтметр,  измерьте  напряжение  на

оранжевом проводе.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите

ремонт

обрыва

провода

предохранителя F19 и прикуривателя.
Завершен ли ремонт?

-

Система в

порядке

-

7

В  расположении  ключа  в  АСС,  подсоедините
вольтметр  между  желтым  и  черным  проводами
разъема прикуривателя.
Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 9

Смотрите

Шаг 8

8

Произведите ремонт обрыва провода.
Завершен ли ремонт?

-

Система в

порядке

-

9

Замените прикуриватель.
Завершен ли ремонт?

-

Система в

порядке

-



9Е –  8  ПАНЕЛЬ  УПРАВЛЕНИЯ

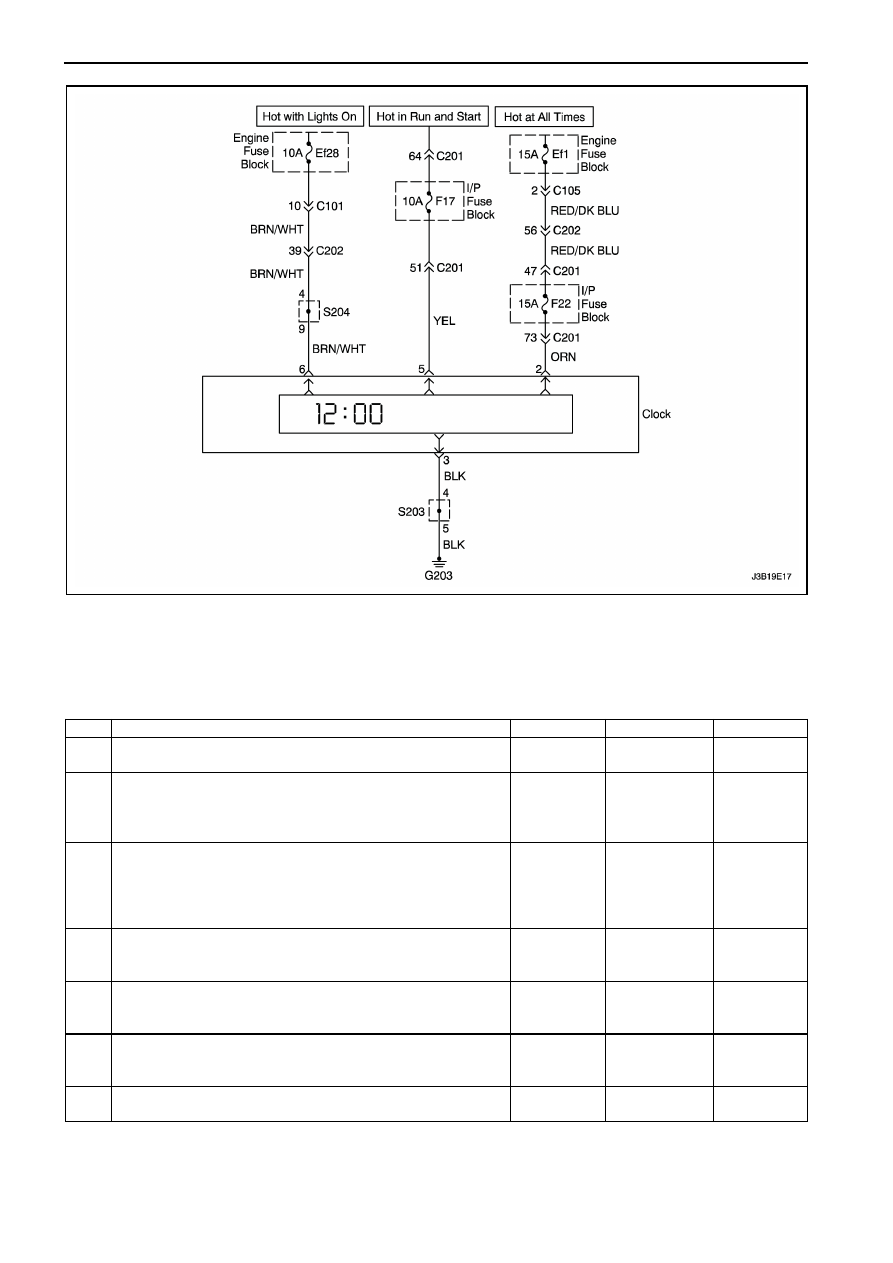

ЦИФРОВЫЕ ЧАСЫ



Цифровые часы не работают



Шаг

Действие

Величина

Да

Нет

1

Проверьте предохранители F17, EF28 и F22.
Перегорел ли какой-нибудь из предохранителей?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Проверьте

на

замыкание

провод

и

при

необходимости произведите ремонт.

Замените предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

3

Включите зажигание.
Используя

вольтметр,

измерьте

напряжение

аккумуляторной батареи на предохранителях F17,
EF28 и F22.

Показывает ли вольтметр установленную величину?

11-14 В

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Произведите  ремонт  обрыва  провода  питания
напряжения предохранителя.
Завершен ли ремонт?

-

Система в

порядке

-

5

Используя

вольтметр.

Измерьте

напряжение

аккумуляторной батареи в клемме 6 разъема часов.
Показывает ли вольтметр установленную величину?

11-14 В

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите ремонт обрыва провода между клеммой
2 разъема часов и предохранителем F22.
Завершен ли ремонт?

-

Система в

порядке

-

7

Включите зажигание.
Имеется ли напряжение в клемме 5 разъема часов?

-

Смотрите

Шаг 9

Смотрите

Шаг 8





  ПАНЕЛЬ  УПРАВЛЕНИЯ    9Е – 9

8

Произведите ремонт обрыва провода между клеммой
5 разъема часов и предохранителем F17.
Завершен ли ремонт?

-

Система в

порядке

-

9

Проверьте  провод  на  целостность  между  клеммой  3
разъема часов и массой.
Показывает ли мультиметр установленную величину?

0

Ω

Смотрите

Шаг 10

Смотрите

Шаг 11

10

Замените часы.
Завершен ли ремонт?

-

Система в

порядке

-

11

Произведите ремонт обрыва провода между клеммой
3 разъема часов и массой G202.
Завершен ли ремонт?

-

Система в

порядке

-
