9D –  14  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

3.  Снимите  переднее  левое  колесо.  Смотрите

Раздел 2Е, Шины и диски.

4.  Открутите болты и винты крепления защитного

кожуха передней левой колесной арки.

5.  Отсоедините шланг стеклоомывателя с бачка.
6.  Снимите шланг стеклоомывателя.











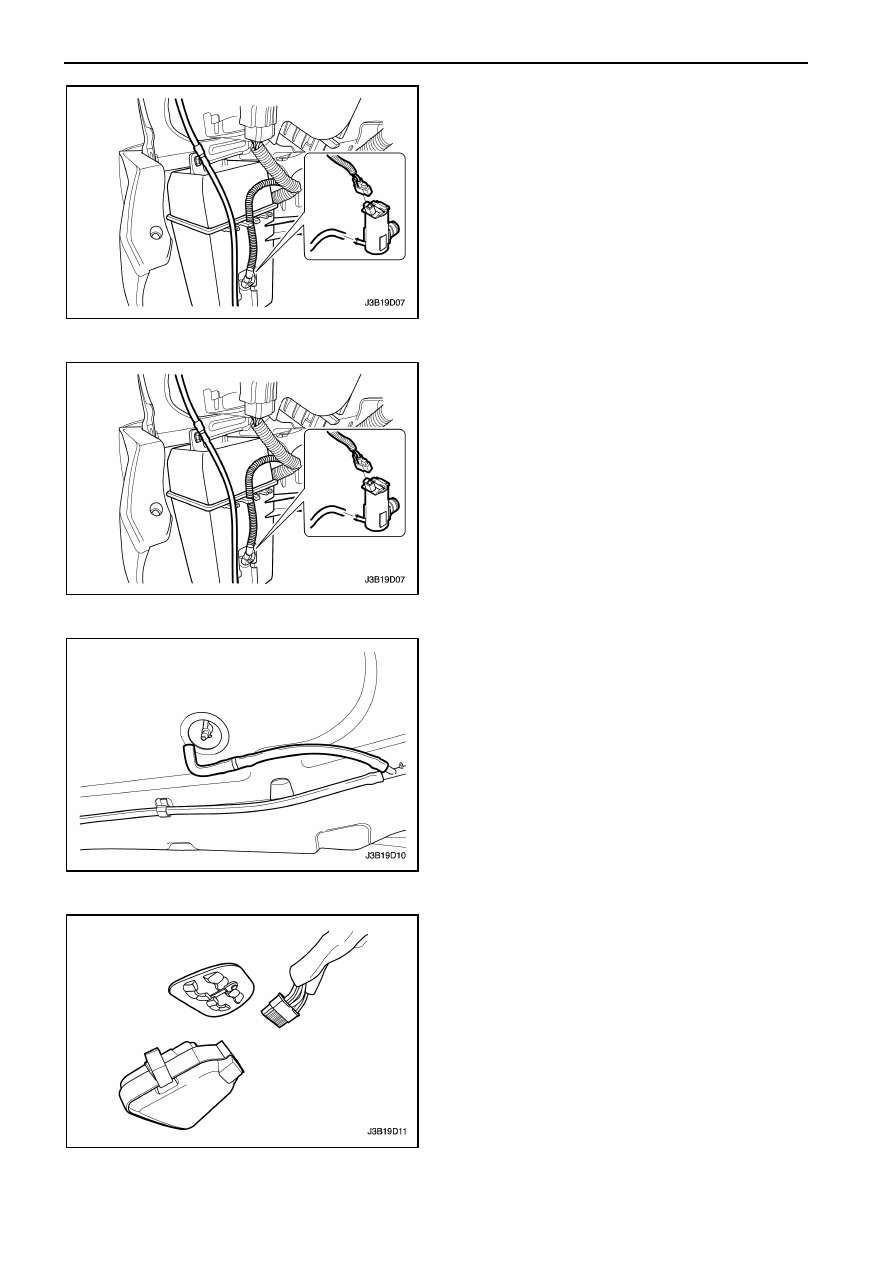

Процедура установки

1.  Установите шланг стеклоомывателя.
2.  Подсоедините  шланг  стеклоомывателя  к

насосу стеклоомывателя.










Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
3.  Установите  защитный  кожух  передней  левой

колесной  арки  и  закрутите  винты  и  болты
крепления.

Затяжка

Затяните болты и винты  крепления защитного
кожуха  передней  левой  колесной  арки
моментом 1.5 Нм.

4.  Установите  переднее  левое  колесо.  Смотрите

Раздел 2Е, Шины и диски.

5.  Подсоедините  шланги  стеклоомывателя  к

форсункам.

6.  Установите

вентиляционную

решетку.

Смотрите Раздел 9R, Передняя часть кузова.



ДАТЧИК ДОЖДЯ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

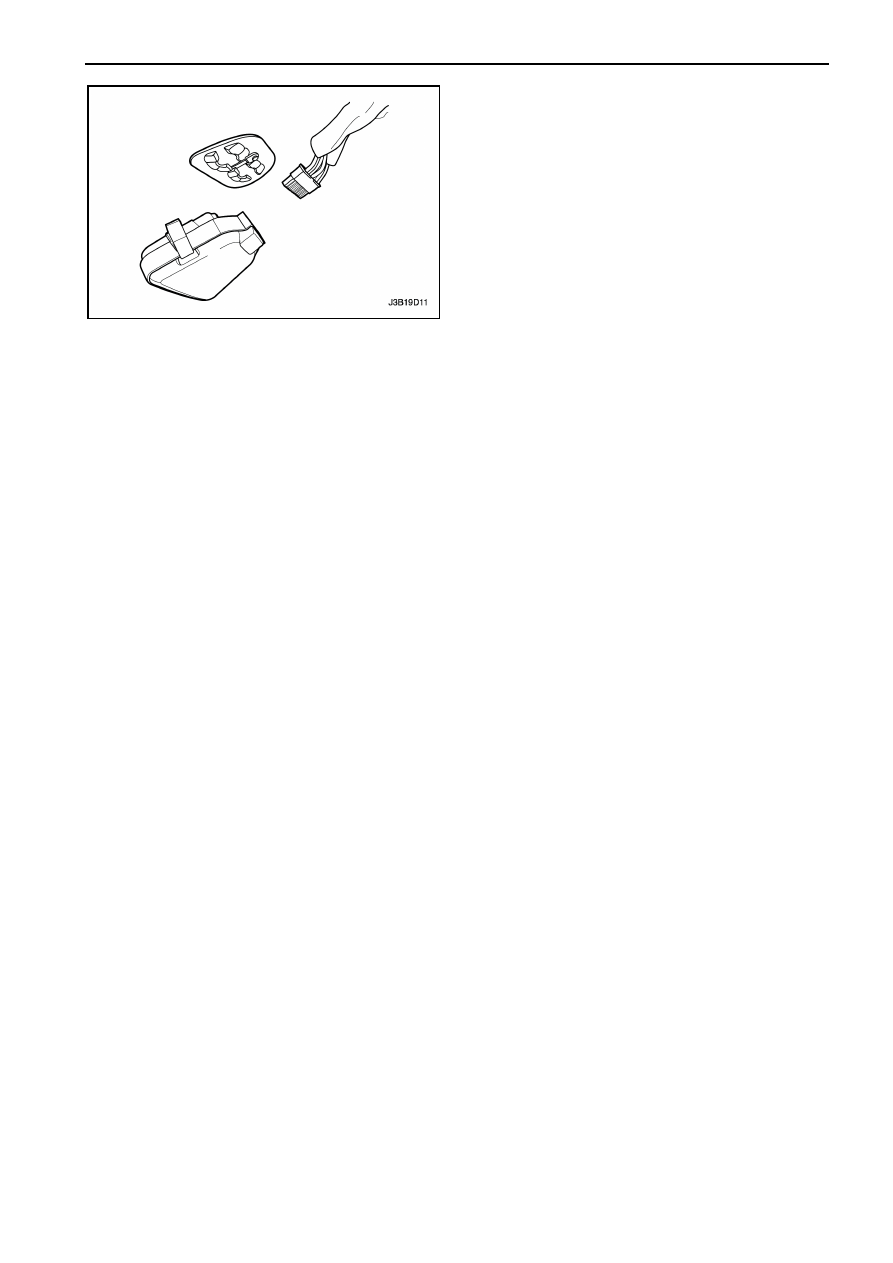

2.  Снимите кожух датчика дождя.
3.  Отсоедините электрический разъем.
4.  Снимите датчик дождя.



  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ  9D – 15

Процедура установки

1.  Установите датчик дождя.
2.  Подсоедините электрический разъем.
3.  Установите кожух датчика дождя.
4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.



9D –  16  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



СИСТЕМА
СТЕКЛООЧИСТИТЕЛЯ

Система  стеклоочистителя  состоит  из  мотора,
соединения,  рычага,  щетки  и  включателя
стеклоочистителя / стеклоомывателя.  Цепь
стеклоочистителя  вмещает  в  себя  возвратный
механизм,  который  состоит  из  червячного
привода,  кулачкового  диска  для  временного
обеспечения  неразрывности  в  цепи  при
отключении

включателя.

Система

стеклоочистителя  приводится

в

движение

электромотором  с  постоянным  магнитным
полем.

Электромотор

стеклоочистителя

крепится  на  щитке  отсека  двигателя  и
непосредственно  подсоединяется  к  соединению
стеклоочистителя.
Электромотор  стеклоочистителя  имеет  две
скорости,  низкую (LO) и  высокую (HI), а  также
возможность работы в прерывающемся режиме.
Включатель

стеклоочистителя

является

интегрированной

частью

включателя

стеклоочистителя / стеклоомывателя.  Работа
стеклоочистителя

включается

с

помощью

рычага с правой стороны рулевой колонки.

СИСТЕМА
СТЕКЛООМЫВАТЕЛЯ

Система стеклоомывателя оборудована бачком,
насосом, шлангами, форсунками и включателем
стеклоочистителя / стеклоомывателя.  Бачок
стеклоомывателя  крепится  позади  защитного
кожуха  передней  левой  колесной  арки.  К  бачку
прикреплен  насос,  который  качает  жидкость
через  шланги  к  двум  форсункам,  которые
крепятся

на

капоте.

Включатель

стеклоомывателя  является  интегрированной
частью

включателя

стеклоочистителя

стеклоомывателя.

Работа

стеклоомывателя

включается с помощью рычага с правой стороны
рулевой колонки.

СИСТЕМА ЗАДНЕГО
СТЕКЛООЧИСТИТЕЛЯ /
СТЕКЛООМЫВАТЕЛЯ

Система

заднего

стеклоочистителя /

стеклоомывателя  состоит  из  электромотора
стеклоочистителя,

рычага

и

щетки.

Электромотор  стеклоочистителя  заднего  стекла
расположен  внутри  откидной  двери  (на  кузовах
хетчбек)  и  непосредственно  подсоединен  к
заднему

стеклоочистителею.

Система

стеклоомывателя  заднего  ветрового  стекла
оборудована  отдельным  бачком,  насосом  и
шлангом. На кузовах хетчбек имеется форсунка
для подачи жидкости на заднее стекло, который
совмещен  заодно  с  электромотором  заднего
стеклоочистителя.

Бачок

заднего

стеклоомывателя  крепится  позади  защитного
кожуха передней левой колесной арки. На бачке
крепится насос, которые  подает жидкость через
шланги на форсунки.

ДАТЧИК ДОЖДЯ

Датчик  дождя  расположен  внутри  салона  на
ветровом  стекле,  рядом  с  зеркалом  заднего
вида.  Датчик  проектирует  инфракрасные  лучи
внутри ветрового стекла под углом 45 градусов.
Если  стекло  сухое,  большинство  этих  лучей
отражаются

внутрь

датчика

передней

поверхностью  ветрового  стекла.  Если  вода
капает на стекло, лучи отражаются в различных
направлениях.  На  влажном  стекле  меньшее
количество  лучей  возвращаются  в  датчик.
Электроника  и  программа  в  датчике  включают
стеклоочистители,  когда  общее  количество
отраженных  лучей  на  датчике  уменьшаются  до
заданного

уровня.

Когда

включатель

стеклоочистителя переключен в автоматический
режим,

модуль

может

управлять

стеклоочистителями

на

любых

скоростях.

Программа  устанавливает    скорость  работы
стеклоочистителей  в  зависимости  от  того,  как
быстро  влага  накапливается  на  стекле  между
стеклоочистителями.

Система

регулирует

скорость

в

зависимости

от

количества

накапливаемой влаги.
