9D –  6  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

Стеклоочистители не работают в прерывистом режиме работы,

работа на других скоростях в порядке



Шаг

Действие

Величина

Да

Нет

1

1.  Включите зажигание.
2.  Включите

включатель

стеклоочистителя

в

положение INT (прерывистый режим работы).

3.  Проверьте  напряжение  в  клемме 2 разъема

мотора стеклоочистителя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 5

Смотрите

Шаг 2

2

Проверьте  на  обрыв  провод  между  клеммой  В2
разъема  включателя  стеклоочистителя  (В1:  без
задних  противотуманных  фар)  и  клеммой 2 разъема
мотора стеклоочистителя.
Завершен ли ремонт?

-

Смотрите

Шаг 4

Смотрите

Шаг 3

3

Замените включатель стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

4

Произведите ремонт обрыва провода между клеммой
В2  разъема  включателя  стеклоочистителя  (В1:  без
задних  противотуманных  фар)  и  клеммой 2 разъема
мотора стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Включите зажигание.
2.  Включите

включатель

стеклоочистителя

в

положение INT (прерывистый режим работы).

3.  Проверьте  напряжение  в  клемме 6 разъема

мотора стеклоочистителя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Замените мотор стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Включите зажигание.
2.  Проверьте  напряжение  в  клемме  А6  разъема

включателя стеклоочистителя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 8

Смотрите

Шаг 9

8

Замените включатель стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

9

Произведите

ремонт

обрыва

провода

между

включателем

стеклоочистителя

и

мотором

стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-





  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ  9D – 7

Стеклоочистители не работают в автоматическом режиме,

работа на других скоростях в порядке



Шаг

Действие

Величина

Да

Нет

1

1.  Включите зажигание.
2.  Включите

включатель

стеклоочистителя

в

автоматический режим работы.

Используя  вольтметр,  проверьте,  измеряется  ли
напряжение  аккумуляторной  батареи  в  клемме 5
разъема модуля датчика дождя?

11-14 В

Смотрите

Шаг 5

Смотрите

Шаг 2

2

Проверьте  на  обрыв  провод  между  клеммой  В2
разъема  включателя  стеклоочистителя  (В1:  без
задних  противотуманных  фар)  и  клеммой 5 разъема
модуля датчика дождя.
Завершен ли ремонт?

11-14 В

Смотрите

Шаг 4

Смотрите

Шаг 3

3

Замените включатель стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

4

Произведите ремонт обрыва провода между клеммой
В2  разъема  включателя  стеклоочистителя  (В1:  без
задних  противотуманных  фар)  и  клеммой 5 разъема
модуля датчика дождя.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Включите зажигание.
2.  Включите

включатель

стеклоочистителя

в

автоматический режим работы.

Используя  вольтметр,  проверьте,  пульсирует  ли
напряжение

в

клемме 2 разъема

мотора

стеклоочистителя?

11-14 В

Смотрите

Шаг 7

Смотрите

Шаг 6

6

Замените мотор стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Включите зажигание.
2.  Проверьте  напряжение  в  клемме  А6  разъема

включателя стеклоочистителя.

Пульсирует

ли

напряжение

в

пределах

установленной величины?

11-14 В

Смотрите

Шаг 8

Смотрите

Шаг 9

8

Замените

неисправный

включатель

стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

9

Произведите

ремонт

обрыва

провод

между

включателем

стеклоочистителя

и

мотором

стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-




Стеклоочистители не работают в режиме возврата в положение "Park"



Шаг

Действие

Величина

Да

Нет

1

1.  Включите зажигание.
2.  Проверьте  напряжение  в  клемме 8 разъема

мотора стеклоочистителя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 3

Смотрите

Шаг 2

2

Произведите ремонт обрыва провода между клеммой
8

разъема

мотора

стеклоочистителя

и

предохранителем F9.
Завершен ли ремонт?

-

Смотрите

Шаг 4

Смотрите

Шаг 3

3

Замените мотор стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-



9D –  8  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

СИСТЕМА СТЕКЛООМЫВАТЕЛЯ

Стеклоомыватели не работают, стеклоочистители в порядке

Шаг

Действие

Величина

Да

Нет

1

Включите включатель стеклоомывателя.
Работает ли стеклоомыватель?

-

Смотрите

Шаг 4

Смотрите

Шаг 2

2

1.  Включите зажигание.
2.  При  включенном  стеклоомывателе,  проверьте

напряжение  в  клемме  А4  разъема  включателя
стеклоочистителя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 8

Смотрите

Шаг 3

3

Замените включатель стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

4

Проверьте бачок для жидкости стеклоомывателя.
Имеется ли жидкость в бачке стеклоомывателя?

-

Смотрите

Шаг 6

Смотрите

Шаг 5

5

Наполните  бачок  стеклоомывателя  специальной
жидкостью.
Завершен ли ремонт?

-

Система в

порядке

-

6

Проверьте шланги стеклоомывателя и форсунки.
Повреждены  ли  или  забиты  ли  шланги  и  форсунки
стеклоомывателя?

-

Смотрите

Шаг 7

Смотрите

Шаг 8

7

Произведите

ремонт

шлангов

и

форсунок

стеклоомывателя.
Завершен ли ремонт?

-

Система в

порядке

-

8

1.  Включите зажигание.
2.  При  включенном  стеклоомывателе,  проверьте

напряжение насоса стеклоомывателя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 10

Смотрите

Шаг 9

9

Произведите ремонт обрыва провода между насосом
стеклоомывателя и включателем стеклоомывателя.
Завершен ли ремонт?

-

Система в

порядке

-

10

Используя  омметр,  измерьте  сопротивление  между
массой

и

клеммой

1

разъема

насоса

стеклоомывателя.
Равна  ли  измеренная  величина  сопротивления
установленной величине?

≈

 0

Ω

Смотрите

Шаг 12

Смотрите

Шаг 11

11

Произведите  ремонт  провода  заземления  насоса
стеклоомывателя.
Завершен ли ремонт?

-

Система в

порядке

-

Замените насос стеклоомывателя.
Завершен ли ремонт?

-

Система в

порядке

-



  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ  9D – 9

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

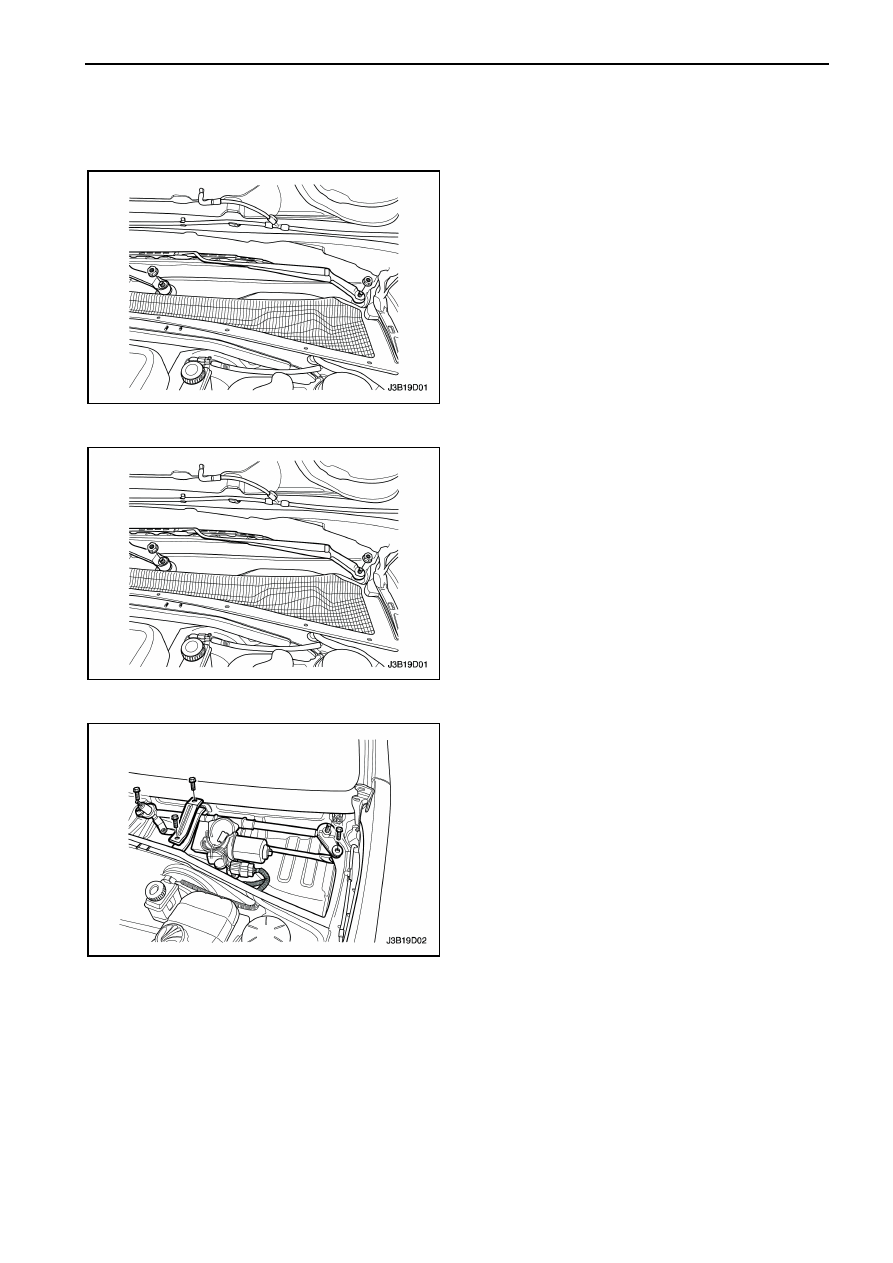

РЫЧАГ СТЕКЛООЧИСТИТЕЛЯ

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

автомобилем

идентична)
Процедура снятия

1.  Откройте капот.
2.  Снимите  крышку  для  доступа  к  гайке

крепления  рычага  стеклоочистителя,  при
необходимости.

3.  Открутите гайку с рычага стеклоочистителя.
4.  Вытащите рычаг стеклоочистителя.



Процедура установки

1.  Установите рычаг стеклоочистителя.
Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
2.  Закрутите

гайку

крепления

рычага

стеклоочистителя.

Затяжка

Затяните

гайку

крепления

рычага

стеклоочистителя моментом 22 Нм.

3.  Установите крышку гайки, при необходимости.
4.  Закройте капот.



МОТОР СТЕКЛООЧИСТИТЕЛЯ

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

автомобилем

идентична)
Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите

левую

часть

вентиляционной

решетки.  Смотрите  Раздел 9R, Передняя
часть кузова.

3.  Открутите  гайку  и  снимите  шайбу,  которые

крепят соединение рычага стеклоочистителя к
оси мотора стеклоочистителя.
