9D –  2  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ

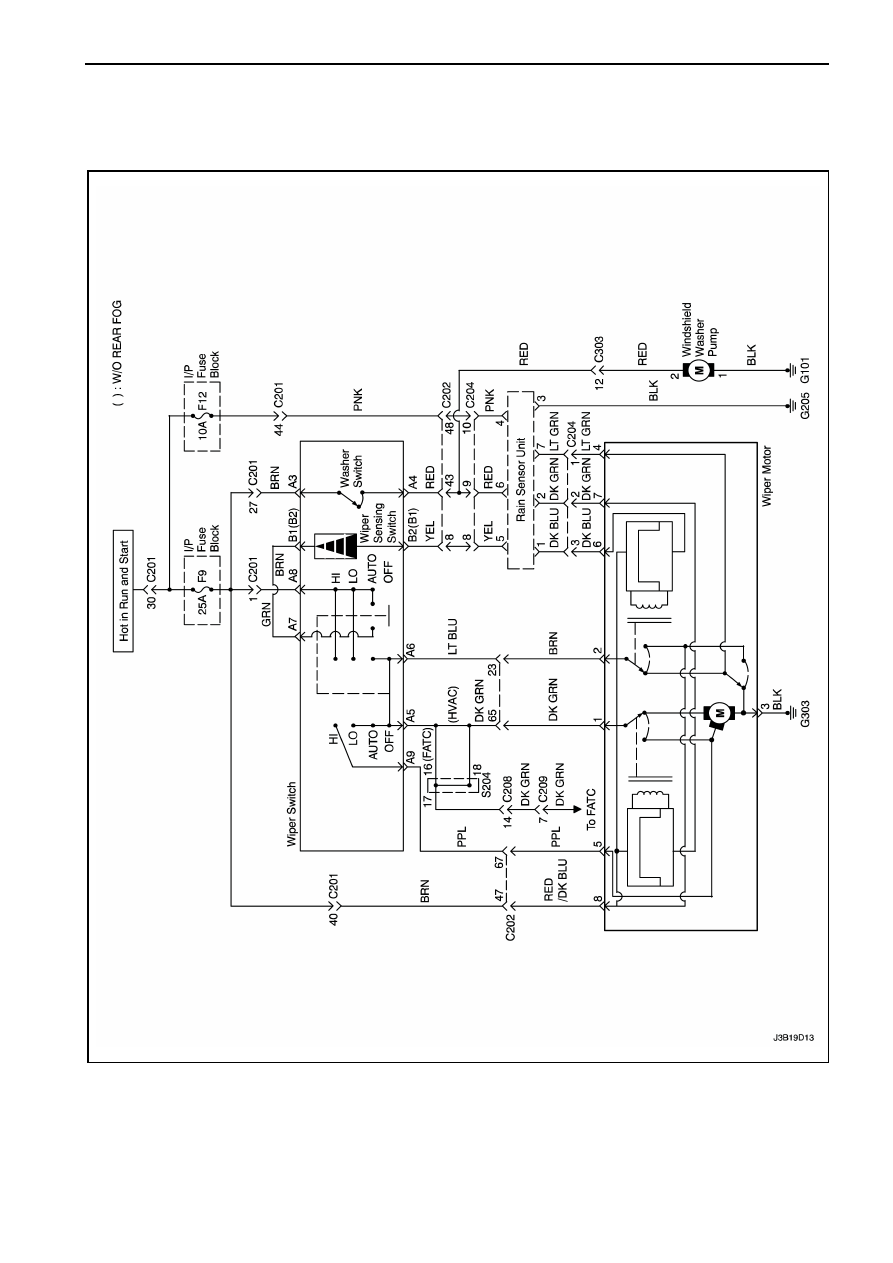

СИСТЕМА СТЕКЛООЧИСТИТЕЛЯ И СТЕКЛООМЫВАТЕЛЯ





  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ  9D – 3

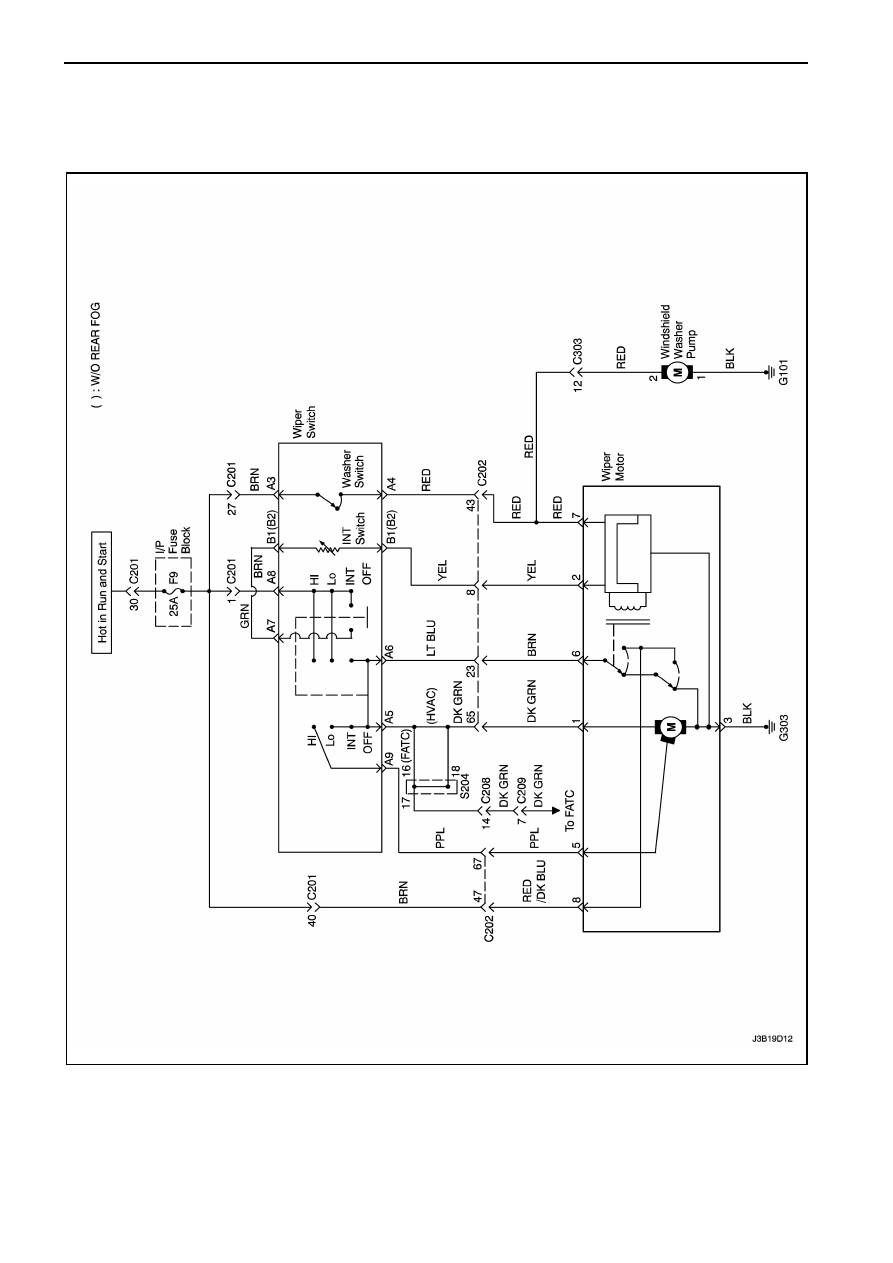

СИСТЕМА СТЕКЛООЧИСТИТЕЛЯ И СТЕКЛООМЫВАТЕЛЯ

9D –  4  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

ДИАГНОСТИКА

СТЕКЛООЧИСТИТЕЛИ

Стеклоочистители не работают на всех скоростях

Шаг

Действие

Величина

Да

Нет

1

Проверьте предохранитель F9.
Перегорел ли предохранитель?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

1.  Проверьте

цепь

на

замыкание

и

при

необходимости произведите ремонт.

2.  Замените предохранитель.
Завершен ли ремонт?

-

Система в

порядке

-

3

Проверьте напряжение на предохранителе F9.
Равна

ли

измеренная

величина

напряжения

установленной величине?

11-14 В

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Произведите  ремонт  обрыва  провода  питания
напряжения предохранителя F9.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Отсоедините разъем мотора стеклоочистителя.
2.  Включите зажигание.
3.  Включите

высокую

скорость

работы

стеклоочистителя.

4.  Проверьте  напряжение  на  клемме 5 разъема

мотора сося.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 6

Смотрите

Шаг 7

6

Замените мотор стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Включатель

стеклоочистителя

все

еще

отсоединен.

2.  Включите зажигание.
3.  Проверьте  напряжение  аккумуляторной  батареи

на

клемме

А8

разъема

включателя

стеклоочистителя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 9

Смотрите

Шаг 8

8

Произведите ремонт обрыва провода между клеммой
А8

разъема

включателя

стеклоочистителя

и

предохранителем F9.
Завершен ли ремонт?

-

Система в

порядке

-

9

1.  Включатель

стеклоочистителя

все

еще

отсоединен.

2.  Включите высокую скорость стеклоочистителя.
Используя омметр, проверьте на целостность провод
между

клеммой

А8

разъема

включателя

стеклоочистителя и предохранителем F9.
Показывает омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 11

Смотрите

Шаг 10

10

Замените включатель стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

11

Произведите

ремонт

обрыва

провода

между

включателем

стеклоочистителя

и

мотором

стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-



  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ  9D – 5

Стеклоочистители не работают на высоких скоростях, работа

на низких скоростях в порядке

Шаг

Действие

Величина

Да

Нет

1

1.  Включите зажигание.
2.  Включите высокую скорость стеклоочистителя.
3.  Проверьте  напряжение  в  клемме 5 разъема

мотора стеклоочистителя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Замените мотор стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Отсоедините включатель стеклоочистителя.
2.  Включите высокую скорость стеклоочистителя.
3.  Используя  омметр  для  проверки  целостности

провода  между  клеммами  А8  и  А9  разъема
включателя стеклоочистителя.

Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Замените включатель стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

5

Произведите ремонт обрыва провода между клеммой
А9 разъема включателя стеклоочистителя и клеммой
5 разъема мотора стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

Стеклоочистители не работают на низких скоростях, работа

на высоких скоростях в порядке

Шаг

Действие

Величина

Да

Нет

1

1.  Включите зажигание.
2.  Включите низкую скорость стеклоочистителя.
3.  Проверьте  напряжение  в  клемме 6 разъема

мотора стеклоочистителя.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Замените мотор стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Отсоедините включатель стеклоочистителя.
2.  Включите низкую скорость стеклоочистителя.
3.  Используя  омметр  для  проверки  целостности

провода  между  клеммами  А8  и  А5  разъема
включателя стеклоочистителя.

Показывает ли омметр установленную величину?

≈

 0

Ω

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Замените включатель стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-

5

Произведите ремонт обрыва провода между клеммой
А5 разъема включателя стеклоочистителя и клеммой
5 разъема мотора стеклоочистителя.
Завершен ли ремонт?

-

Система в

порядке

-
