Daewoo Lacetti (2004 год). Руководство - часть 325

9С –  2  ЗВУКОВОЙ  СИГНАЛ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ

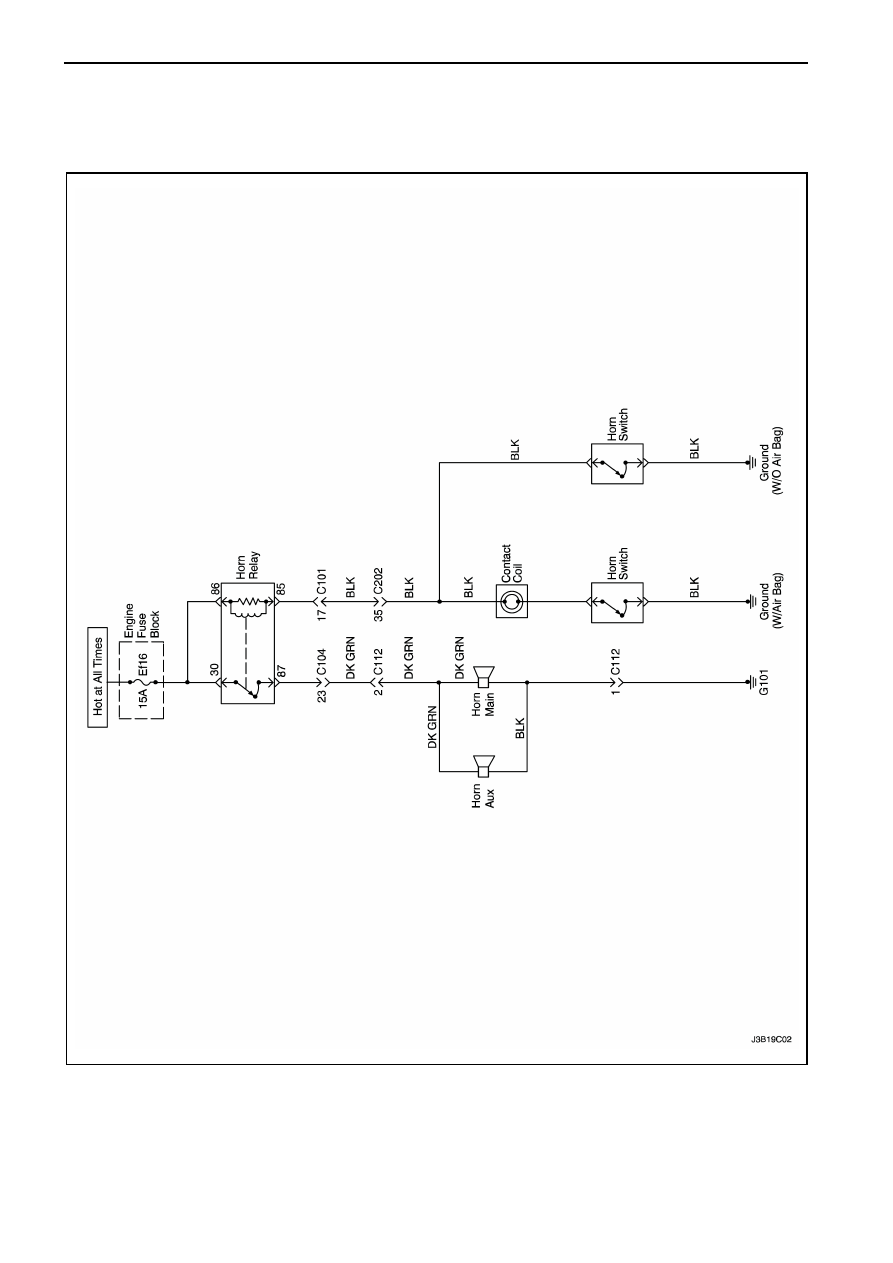

СИСТЕМА ЭЛЕКТРОПРОВОДКИ СИГНАЛА



  ЗВУКОВОЙ  СИГНАЛ    9С – 3

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

СИГНАЛЫ

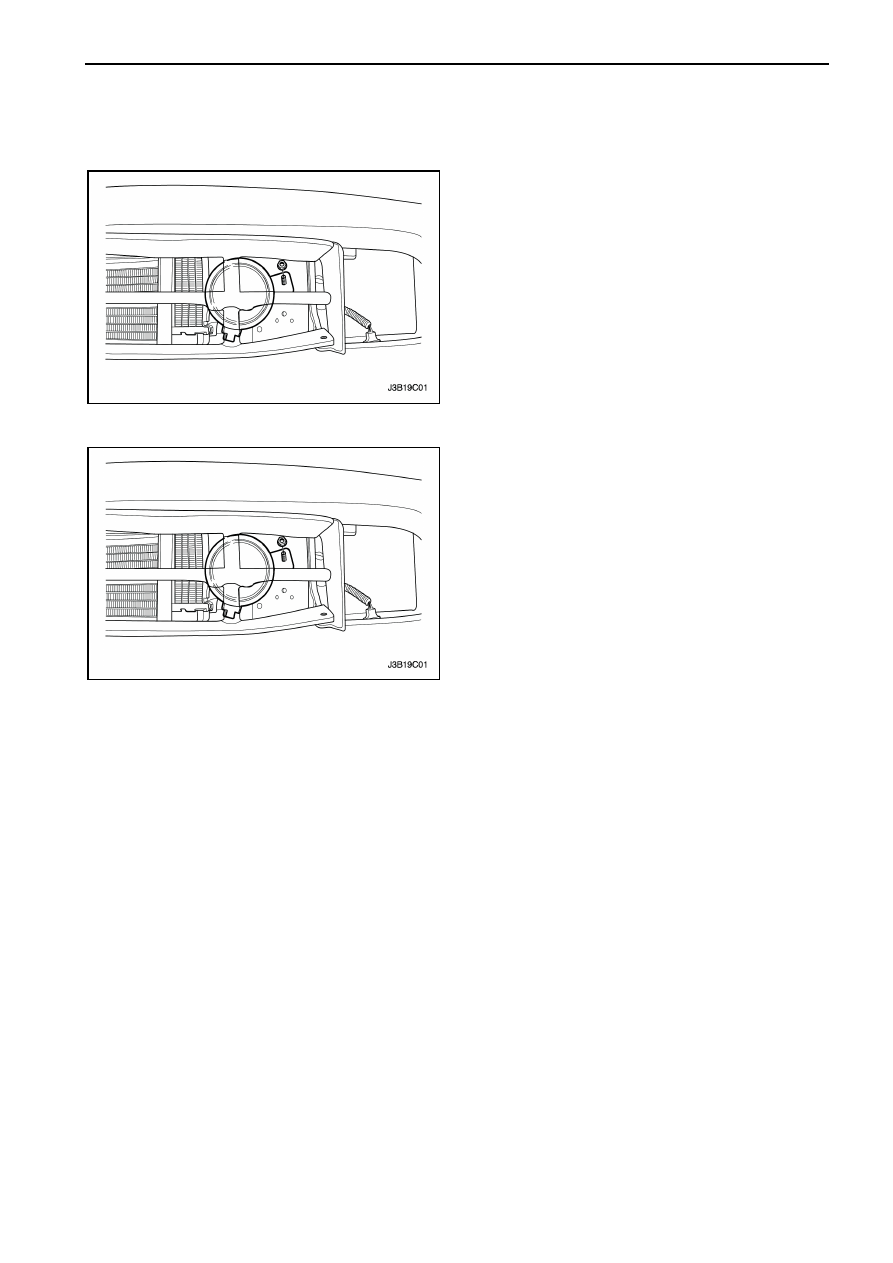

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините электрический разъем.
3.  Открутите  болт  и  снимите  сигнал. (Показано

снятие

сигнала

на

автомобиле

с

левосторонним  управлением,  снятие  сигнала
на автомобиле с правосторонним управлением
идентично).







Процедура установки

Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
1.  Установите сигнал и закрутите болт.

Затяжка

Затяните  болт  крепления  сигнала  моментом
20  Нм. (Показано  снятие  сигнала  на
автомобиле  с  левосторонним  управлением,
снятие

сигнала

на

автомобиле

с

правосторонним управлением идентично).

2.  Подсоедините электрический разъем.
3.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.



9С –  4  ЗВУКОВОЙ  СИГНАЛ

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



СИГНАЛЫ

Сигналы  расположены  под  капотом.  Они
прикреплены  рядом  с  радиатором  в  передней
части  автомобиля.  Сигналы  включаются  при
нажатии  на  крышку  кнопки  в  рулевом  колесе,
которые  при  нажатии  заземляют  электрическую
цепь сигналов.















РАЗДЕЛ 9D

СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ /

СТЕКЛООМЫВАТЕЛЕЙ

ПРЕДОСТЕРЕЖЕНИЕ:  Отсоедините  отрицательную  клемму  аккумуляторной  батареи  до
снятия  или  установки  какой-либо  электрической  детали,  или  когда  инструмент  или
оборудование  может  легко  задеть  обнаженные  электрические  клеммы.  Отсоединение  этой
клеммы  поможет  предотвратить  получение  травм  и  повреждений.  Зажигание  также  должно
быть в положении LOCK, за исключением тех случаев, когда будет указано иначе.

СОДЕРЖАНИЕ

ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА …………………

9D-1

Спецификация моментов
затяжек ……………………………..

9D-1

ЭЛЕКТРИЧЕСКИЕ СЖЕМЫ И
 ДИАГРАММЫ ………………………..

9D-2

Система  стеклоочистителей  и
стеклоомывателей ……………….

9D-2

Система  стеклоочистителей  и
стеклоомывателей ……………….

9D-3

ДИАГНОСТИКА ………………………

9D-4

Стеклоочистители ………………..

9D-4

Система стеклоомывателей ……

9D-8

ОБСЛУЖИВАНИЕ И РЕМОНТ …….

9D-9

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ ..

9D-9

Рычаг стеклоочистителей ……….

9D-9

Моторчик стеклоочистителей …..

9D-9

Щетки стеклоочистителей  …

9D-10

Вставка щетки
стеклоочистителей ……………….

9D-11

Бачок для жидкости
стеклоомывателей ……………….

9D-11

Насос(ы) стеклоомывателей ……

9D-12

Форсунки стеклоомывателей …..

9D-13

Шланги стеклоомывателей ……..

9D-13

Датчик дождя ……………………..

9D-14

ОСНОВНОЕ

ОПИСАНИЕ

И

РАБОТА СИСТЕМ …………………...

9D-16

Система стеклоочистителей ……

9D-16

Система стеклоомывателей ……

9D-16

Система

заднего

стекло-

очистителя / стеклоомывателя ...

9D-16

Система заднего датчика ……

9D-16

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

Наименование

Нм

Болты крепления защитного кожуха арки переднего колеса

1.5

Болты крепления бачка для жидкости стеклоомывателя

8

Гайка соединения рычага стеклоочистителя

5

Гайка рычага стеклоочистителя

22

Болты крепления мотора стеклоочистителя

8
