АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16 5A1 – 223

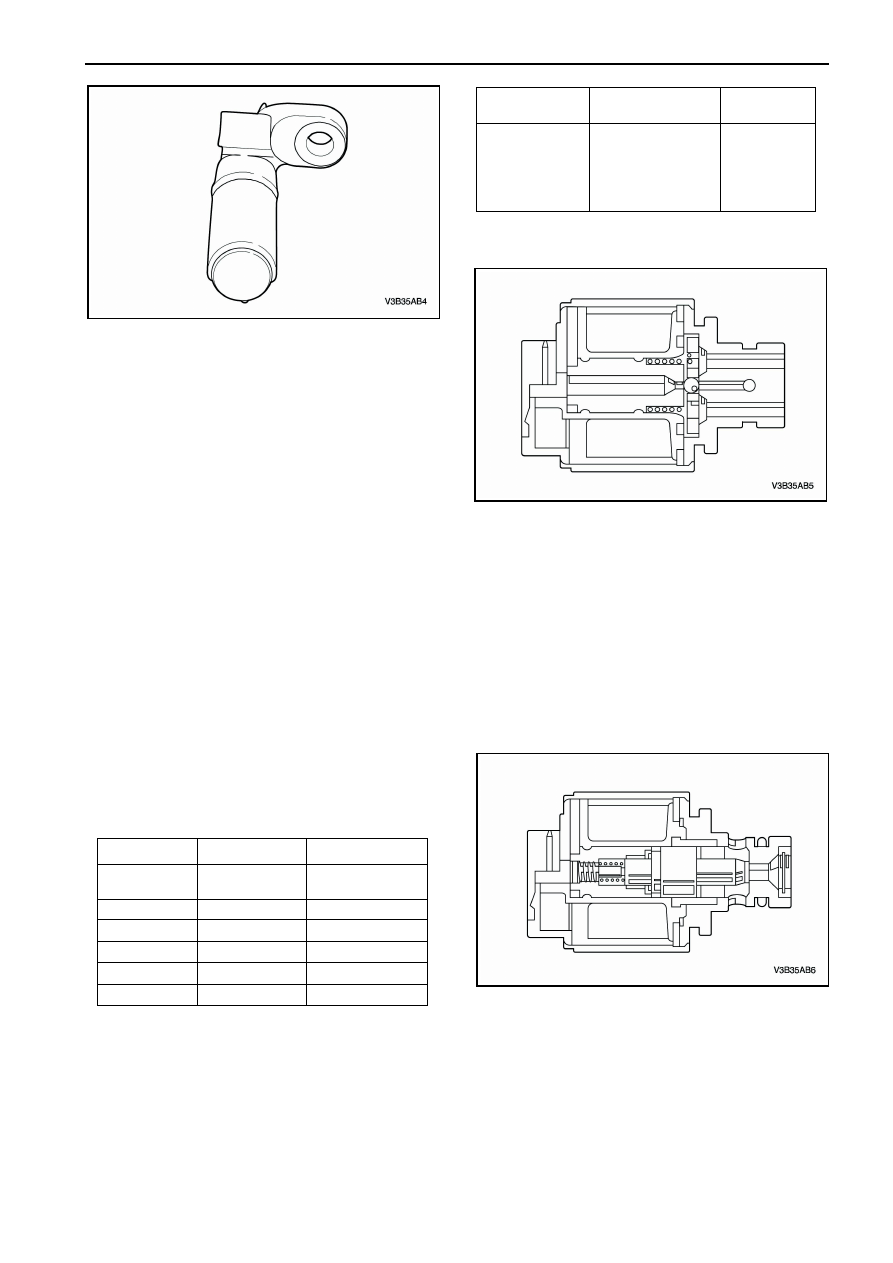

Электромагнитный
клапан
переключения: соленоид 1,2
Соленоиды
переключения – это
два
одинаковых электромагнитных клапана (ЭМК)
(открытых в нормальном состоянии), которые
работают на выход и включают понижающую
передачу во всех диапазонах передних
передач.
Эти ЭМК включаются и выключаются по
очереди для управления давлением на линии и
механизмами переключения (фрикционы и
тормозки).
ЭМК 1 контролирует высокое или низкое
давление на линии (поток к каждому клапану
(гидравлическому
распределителю)
фрикциона) путем переключения ON/OFF, т. е.,
если ЭМК 1 находится в положении ON, то
давление на линии будет низкой и составлять
6~8 атм. Если ЭМК 1 находится в положении
OFF, то давление будет высокой и составлять
16~18 атм.
ЭМК 2 контролирует поток масла к клапану
(гидравлическому распределителю) фрикциона
Е или фрикциону блокировки при помощи
сигналов ON/OFF.

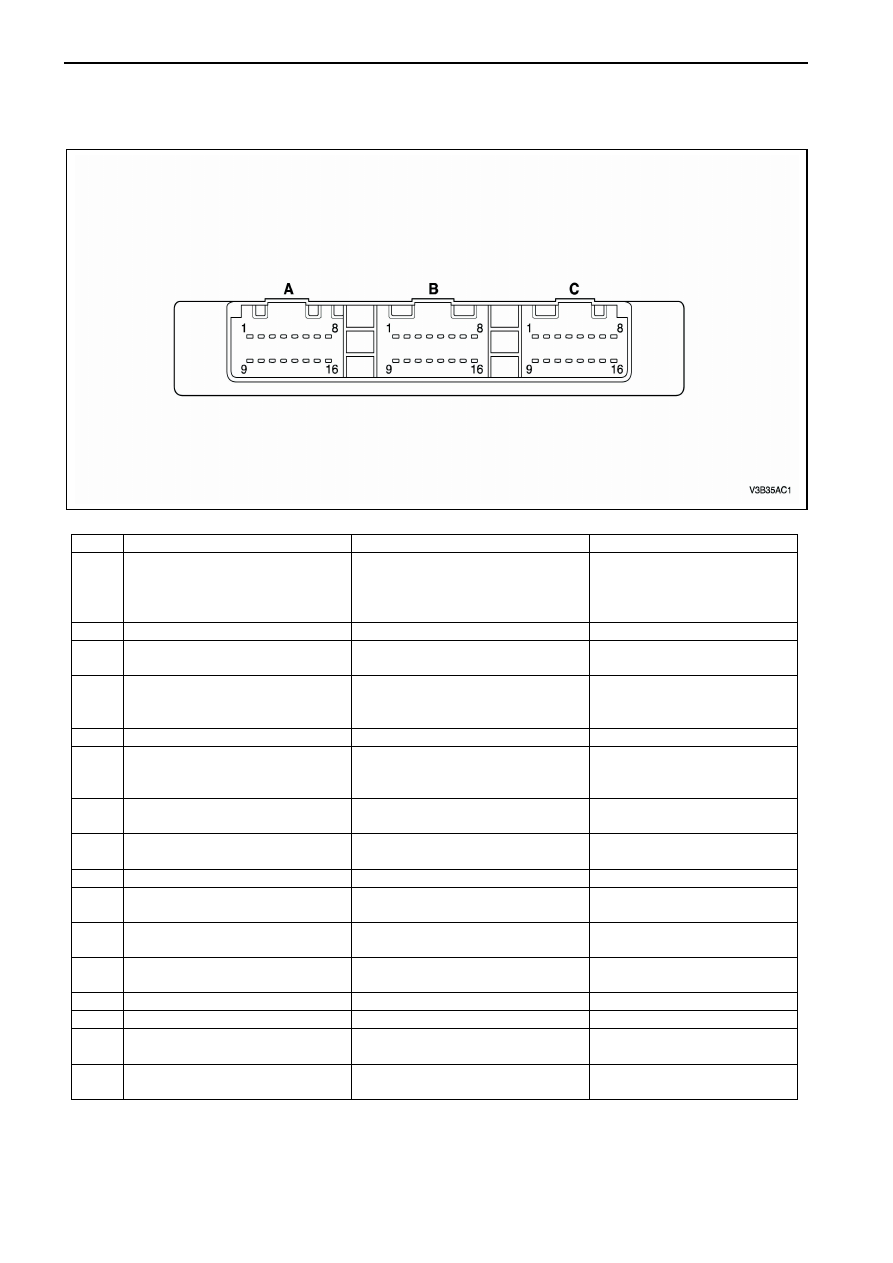

БУКП следит за множеством входных сигналов
для определения подходящей комбинации
ЭМК и передачи АКП для рабочих условий.
Передача
Соленоид 1
Соленоид 2
Парковка,
нейтраль
ВКЛ
ВКЛ
Первая
ВКЛ/ВЫКЛ
ВКЛ
Вторая
ВКЛ/ВЫКЛ
ВЫКЛ
Третья
ВКЛ/ВЫКЛ
ВЫКЛ
Четвертая
ВКЛ/ВЫКЛ
ВЫКЛ
Задний ход
ВКЛ/ВЫКЛ
ВКЛ
Давление на
линии
Сопротив-
ление
Соленоид 1 /
соленоид 2
ВКЛ (низкое)
6.2~6.8 атм.
ВЫКЛ (высокое)
•
15.3~17.46
атм.
26.5 ± 0.5
Ом

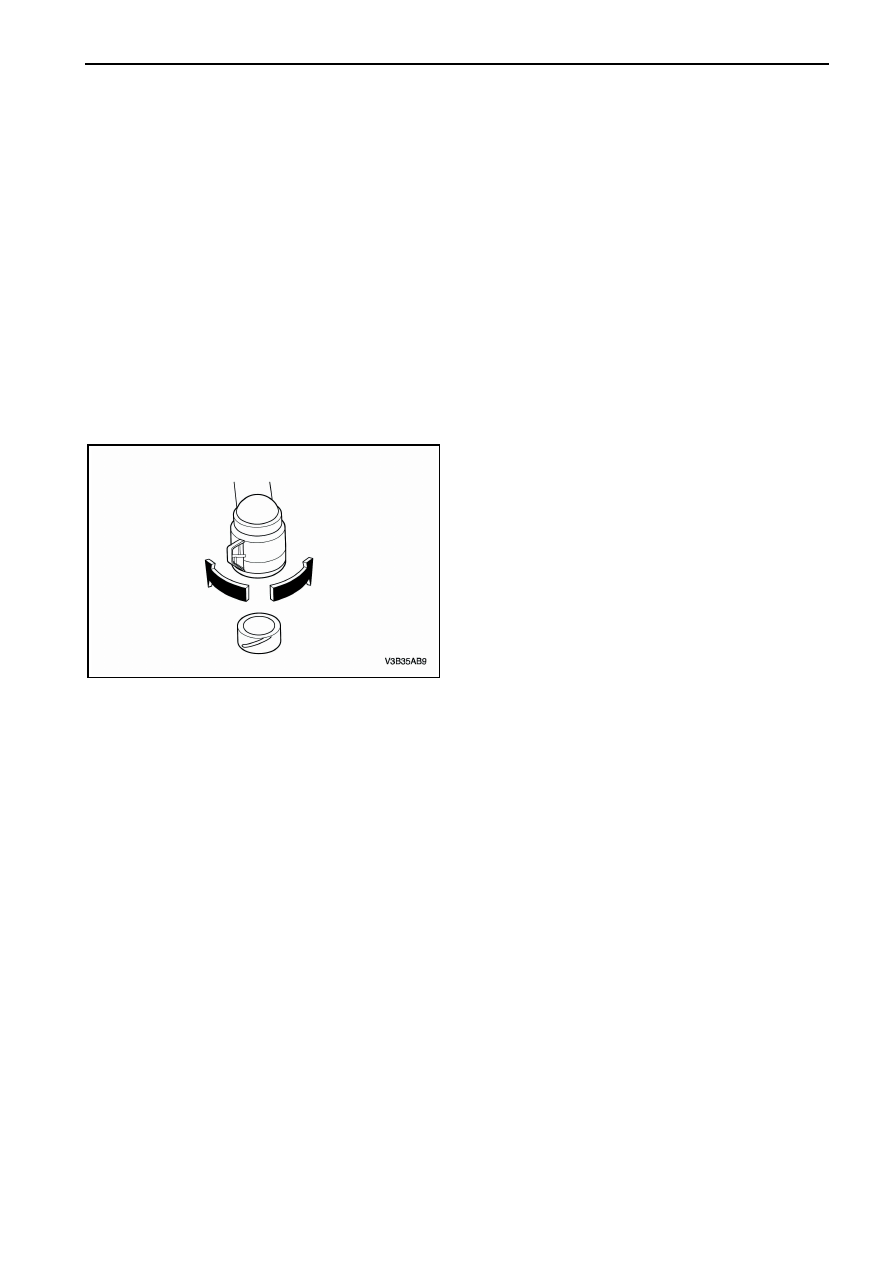

Электромагнитный клапан контроля
давления (EDS 3,4,5,6)
ЭМК контроля давления (ЭМК 3,4,5,6) – это
точный электронный регулятор, контролирующий
работу фрикционов, тормозков и фрикциона
блокировки гидротрансформатора.
Клапан снижает давление в системе, которое
подается
в
электромагнитные
клапана
и
электрические клапана регулировки давления. В
результате это делает возможным использование
меньших соленоидов. EDS требуют постоянного

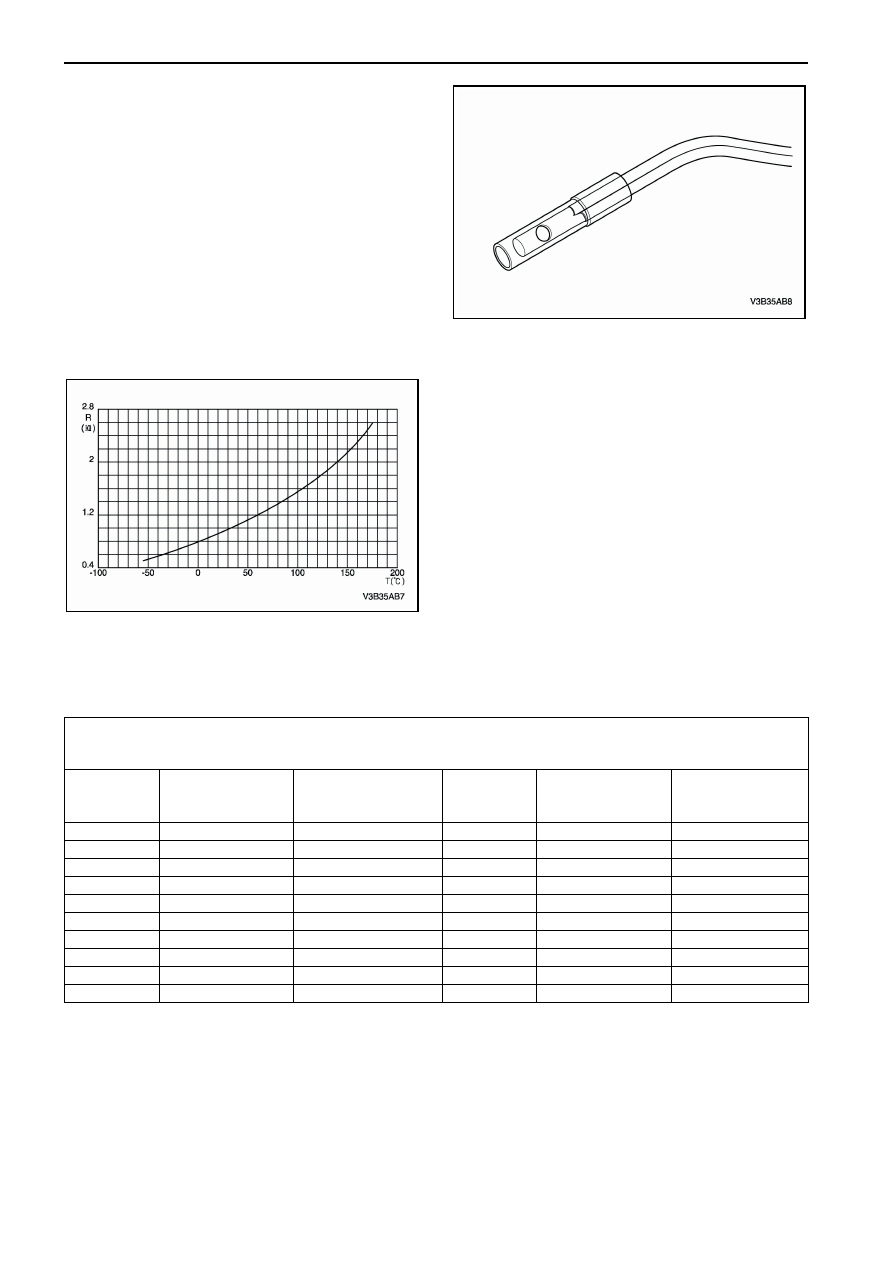

входного давления.
