Daewoo Lacetti (2004 год). Руководство - часть 179



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 95

ДКН P0716– Неисправность в цепи датчика входной скорости



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, запишите, затем сотрите все

ДКН.

3.  Выключите зажигание, затем включите зажигание.
4.  Наблюдайте за входной скоростью на сканере.
Находится  ли  измеренная  величина  скорости  в
пределах показанной величины?

Входная

скорость:

0-7,000

об/мин

Смотрите

"Вспомога-

тельные

пункты при

диагности-

ке

Смотрите

Шаг 3

3

1.  Выключите зажигание.
2.  Отсоедините

разъем

электропроводки

автоматической коробки передач (АКП).

3.  Измерьте  сопротивление  между  клеммами  15  и

16 разъема электропроводки АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

830

±

 5

Ω



Смотрите

Шаг 9

Смотрите

Шаг 4

4

1.  Снимите масляный поддон.
2.  Отсоедините  разъем  электропроводки  датчика

входной скорости.

3.  Измерьте  сопротивление  между  клеммой  1

разъема

электропроводки

датчика

входной

скорости  и  клеммой  15  разъема  электропроводки
АКП.

4.  Измерьте  сопротивление  между  клеммой 2

разъема

электропроводки

датчика

входной

скорости  и  клеммой  16  разъема  электропроводки
АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 6

Смотрите

Шаг 5

5

При

необходимости

произведите

ремонт

неисправные клеммы.
Завершено ли действие?

-

Система в

порядке

-

6

1.  Включите зажигание.
2.  Измерьте напряжение в клемме 1.
3.  Измерьте напряжение в клемме 2.
Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14 v

Смотрите

Шаг 7

Смотрите

Шаг 8

7

Произведите ремонт замыкания на напряжение.
Завершено ли действие?

-

Система в

порядке

-

8

Замените датчик входной скорости.
Завершено ли действие?

-

 Система в

порядке

-

9

1.  Отсоедините  разъем  электропроводки  АКП  и

разъем АКП.

2.  Измерьте  сопротивление  между  клеммой  15

разъема  электропроводки  АКП  и  клеммой  В4
разъема электропроводки БУАКП.

3.  Измерьте  сопротивление  между  клеммой  16

разъема  электропроводки  АКП  и  клеммой  В2
разъема электропроводки БУАКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 11

Смотрите

Шаг 10

10

При необходимости произведите ремонт неисправных
клемм.
Завершено ли действие?

-

Система в

порядке

-



5А1 – 96  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДКН P0716– Неисправность в цепи датчика входной скорости (Продолжение)



Шаг

Действие

Величина

Да

Нет

11

1.  Включите зажигание.
2.  Измерьте напряжение в клемме 15.
3.  Измерьте напряжение в клемме 16.
Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14 v

Смотрите

Шаг 12

Смотрите

Шаг 13

12

При необходимости произведите ремонт неисправных
клемм.
Завершено ли действие?

-

 Система в

порядке

-

13

Замените БУАКП.
Завершено ли действие?

-

Смотрите

Шаг 14

-

14

1.  После  ремонта,  используйте  функцию  "стереть

информацию"  сканера  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  во  время  последней  проверки  или
появился ли на сканере текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 97

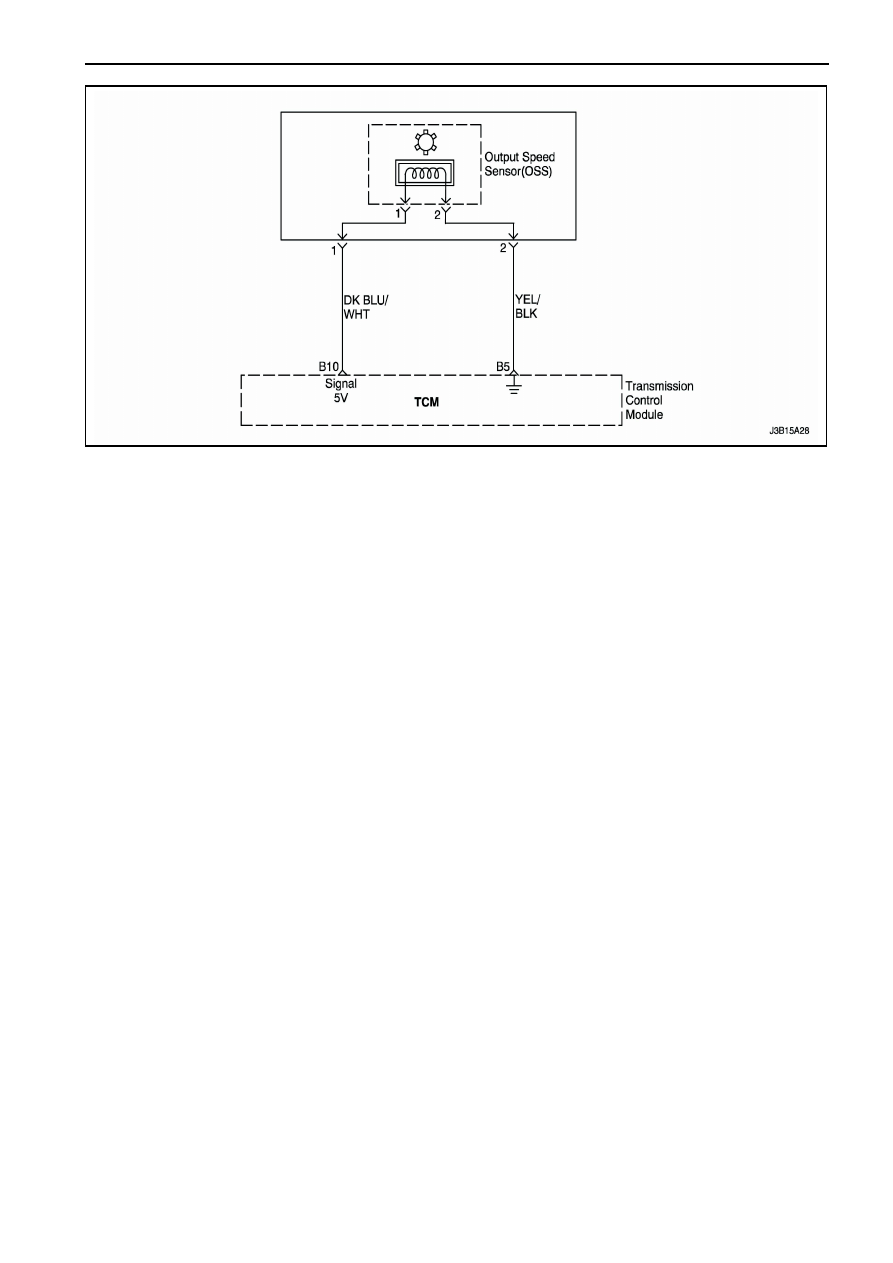

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0721



НЕИСПРАВНОСТЬ В ЦЕПИ ДАТЧИКА ВЫХОДНОЙ СКОРОСТИ


Описание цепи
Датчик  выходной  скорости  автоматической
коробки  передач  (АКП)  является  магнитным
индуктивным  считывающим  приспособлением,
которое

обеспечивает

информацией,

касательно скорости автомобиля БУАКП.
Информация

о

скорости

автомобиля

используется

блоком

управления

автоматической

коробки

передач

для

управления

временем

переключения,

давлением  на  линии  и  блокировкой  и
разблокировкой гидротрансформатора.
Датчик  выходной  скорости  крепится  в  картере
рядом  с  диском  датчика  скорости,  который
спрессован

на  ведущей

шестерне

пары

постоянного  зацепления  (ППЗ).  Зазор  в 0.1

∼

1.3

мм  обеспечивается  между  датчиком  и  зубьями
на  ведущей  шестерне  ППЗ.  Датчик  состоит  из
постоянного  магнита,  окруженного  проволочной
катушкой.  При  вращении  дифференциала,
сигналы  переменного  тока  индуцируют  высокую
частоту

и

напряжение

на

датчике.

Сопротивление  датчика  должно  измеряться

∞



при  при 20

0

С.  Датчик  может  измерять  от 20 до

8,000 Гц.
Условия для установки ДКН

•

  Увеличение  выходной  скорости  более  чем

45,000 об/сек.

•

  Напряжение в системе слишком высокое или

слишком низкое.

•

  Двигатель работает.

•

  Выходная  скорость  больше  чем 9,762

об/мин.

•

  Ошибка  датчика  ДКН P0721  при  отсутствии

диапазона АКП.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удерживания будет мигать.

•

  БУКП будет записывать рабочие условия во

время  сбоя  диагностики.  Эта  информация
будет

сохранена

в

буфере

записи

неисправности.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  Открыт фрикцион блокировки.

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя сканер для стирания истории ДКН

Вспомогательные пункты при диагностике

•

  Когда

ДКН P0721

устанавливается,

возможной  причиной  неисправности  может
быть датчик выходной скорости.

5А1 – 98  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДКН P0721– Неисправность в цепи датчика выходной скорости



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, запишите, затем сотрите все

ДКН.

3.  Поднимите  автомобиль  и  закрепите  надлежащим

образом  ведущие  колеса,  затем  запустите
двигатель.

4.  Переведите

селектор

в

положение D и

наблюдайте за выходной скоростью на сканере.

Находится  ли  измеренная  величина  скорости  в
пределах показанной величины?

190

∼

9,762

об/мин

Смотрите

"Вспомога-

тельные

пункты при

диагности-

ке

Смотрите

Шаг 3

3

1.  Выключите зажигание.
2.  Отсоедините

разъем

электропроводки

автоматической коробки передач (АКП).

3.  Измерьте  сопротивление  между  клеммами  1  и 2

разъема электропроводки АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

?

Смотрите

Шаг 9

Смотрите

Шаг 4

4

1.  Снимите масляный поддон.
2.  Отсоедините  разъем  электропроводки  датчика

выходной скорости.

3.  Измерьте  сопротивление  между  клеммой  1

разъема  электропроводки  датчика  выходной
скорости  и  клеммой  1  разъема  электропроводки
АКП.

4.  Измерьте  сопротивление  между  клеммой 2

разъема  электропроводки  датчика  выходной
скорости  и  клеммой 2 разъема  электропроводки
АКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 6

Смотрите

Шаг 5

5

При

необходимости

произведите

ремонт

неисправные клеммы.
Завершено ли действие?

-

Система в

порядке

-

6

1.  Включите зажигание.
2.  Измерьте напряжение в клемме 1.
3.  Измерьте напряжение в клемме 2.
Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14 v

Смотрите

Шаг 7

Смотрите

Шаг 8

7

Произведите ремонт замыкания на напряжение.
Завершено ли действие?

-

Система в

порядке

-

8

Замените датчик входной скорости.
Завершено ли действие?

-

 Система в

порядке

-

9

1.  Отсоедините  разъем  электропроводки  АКП  и

разъем АКП.

2.  Измерьте  сопротивление  между  клеммой  1

разъема  электропроводки  АКП  и  клеммой  В10
разъема электропроводки БУАКП.

3.  Измерьте  сопротивление  между  клеммой 2

разъема  электропроводки  АКП  и  клеммой  В5
разъема электропроводки БУАКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 11

Смотрите

Шаг 10
