АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 87

ДКН P0703– Неисправность в цепи включателя тормоза



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, двигатель не работает.
3.  Запишите, затем сотрите все ДКН.
4.  Выберите  на  сканере  данные  автоматической

коробки передач.

5.  Отсоедините разъем включателя тормоза.
Меняется ли состояние включателя с "ВКЛ" на "ВЫК"?

-

Смотрите

Шаг 3

Смотрите

Шаг 4

3

1.  Замените включатель тормоза.
2.  Смотрите Замена тормозного механизма.
3.  После

выключения

зажигания,

включите

зажигание.

Повторно ли установился ДКН?

-

Смотрите

Шаг 4

Смотрите

Шаг 15

4

Проверьте предохранитель EF13.
Перегорел ли предохранитель?

-

Смотрите

Шаг 5

Смотрите

Шаг 6

5

Замените предохранитель.
Завершено ли действие?

-

Система в

порядке

-

6

1.  Выключите зажигание.
2.  Отсоедините  разъем  электропроводки  С102  и

разъем электропроводки включателя тормоза.

3.  Измерьте  сопротивление  между  клеммой D5

разъема  С102  и  клеммой 3 разъема  включателя
электропроводки тормоза.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 8

Смотрите

Шаг 7

7

Произведите  ремонт  обрыва  цепи  между  разъемом
С102 и разъемом включателя тормоза.
Завершено ли действие?

-

Система в

порядке

-

8

1.  Включите зажигание.
2.  Измерьте напряжение на клемме 6 разъема С102.
Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14 v

Смотрите

Шаг 9

Смотрите

Шаг 10

9

Произведите  ремонт  замыкания  на  напряжение
между  разъемом  С102  и  разъемом  включателя
тормоза.
Завершено ли действие?

-

Система в

порядке

-

10

1.  Выключите зажигание.
2.  Отсоедините

разъем

электропроводки

включателя  тормоза  и  разъем  электропроводки
БУАКП.

3.  Измерьте  сопротивление  между  клеммой 4

разъема  включателя  тормоза  и  клеммой  А5
разъема БУАКП.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Система в

порядке

Смотрите

Шаг 11

11

Произведите ремонт обрыва или замыкания на массу
разъема включателя тормоза и БУАКП.
Завершено ли действие?

-

Система в

порядке

-

12

1.  Включите зажигание.
2.  Измерьте  напряжение  в  клемме 4 разъема

электропроводки включателя тормоза.

Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14 v

Смотрите

Шаг 13

Смотрите

Шаг 14



5А1 – 88  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДКН P0703– Неисправность в цепи включателя тормоза (Продолжение)



Шаг

Действие

Величина

Да

Нет

13

Произведите  ремонт  замыкания  на  напряжение
между разъемом включателя тормоза и БУАКП.
Завершено ли действие?

-

Система в

порядке

-

14

Замените БУАКП.
Завершено ли действие?

-

Смотрите

Шаг 15

-

15

1.  После  ремонта,  используйте  функцию  "стереть

информацию"  сканера  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  во  время  последней  проверки  или
появился ли на сканере текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 89

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0705



ВЫХОДНОЙ ПРОВОД ДАТЧИКА ДИАПАЗОНА ПЕРЕКЛЮЧЕНИЯ

АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ ЗАМКНУТ НА МАССУ ИЛИ

ОБОРВАН


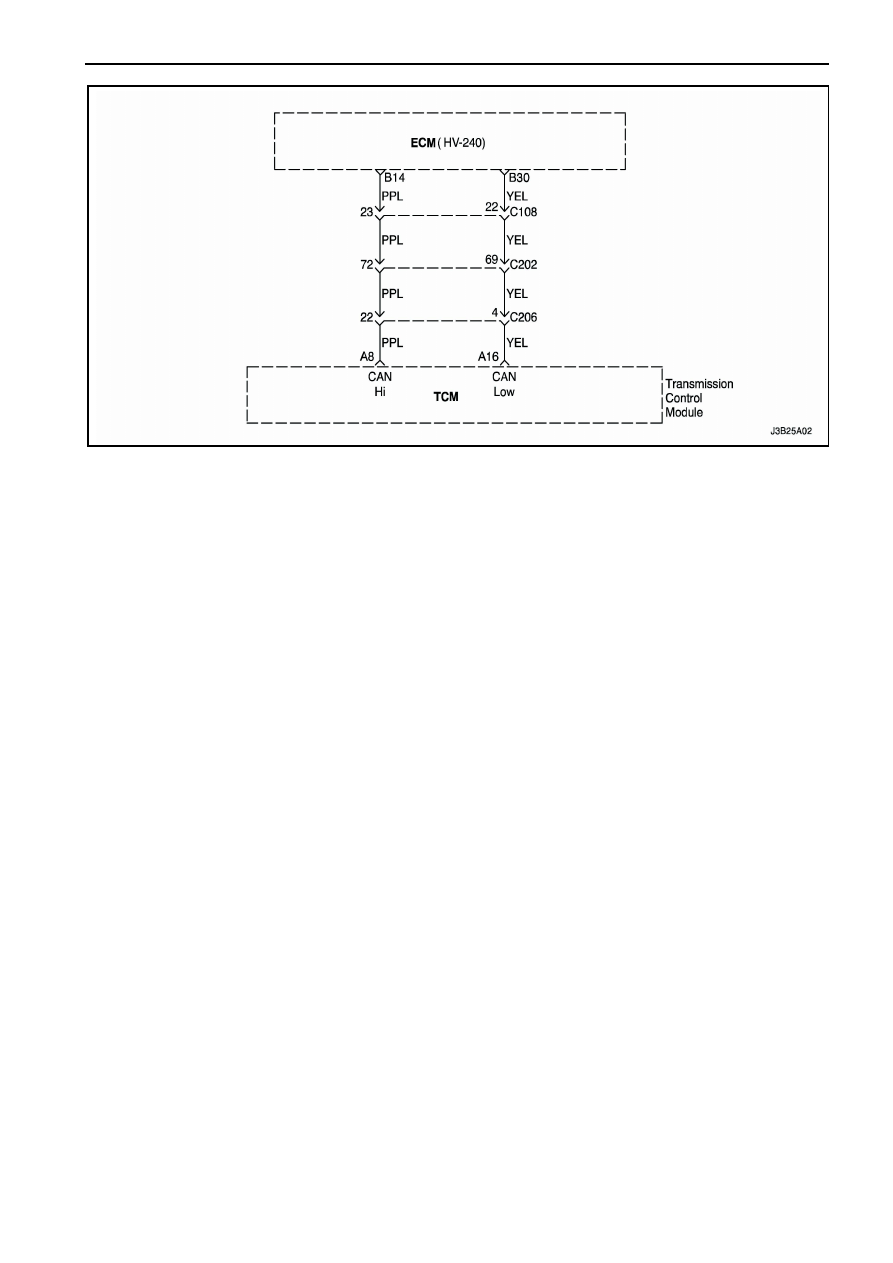

Описание цепи

•

  Включатель P/N электропроводки замкнут на

массу или оборван.

Действия, происходящие при установке ДКН

•

  Отсутствует  требуемое  управление  лампой,

но  диагностическая  информация  должна
быть  сохранена  немедленно  при  выявлении
неисправности.

Условия для стирания ЛОН/ДКН

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

Вспомогательные пункты при диагностике
Перемежающаяся  неисправность  может  быть
вызвана  плохим  соединением,  истиранием
изоляции  до  провода,  или  поломкой  провода
внутри изоляции.
Любая цепь, которая подозревается как причина
неисправности

должна

быть

тщательно

проверена на нижеследующий условия:

•

  Отклонение клемм

•

  Ненадлежащая стыковка

•

  Поломка фиксаторов

•

  Ненадлежащая форма

•

  Повреждение клемм

•

  Плохое соединение клеммы с проводом

5А1 – 90  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

Таблица положений передач и сигналов диапазона







L1 L2 L3 L4

P 0  0 12 0
R 0  0  0 12
N 0 12 0 0
D

12

12

12 0

3

12

12 0 12

2

12 0 12

12

1 0 12

12

12



ДКН P0705– Выходной провод датчика диапазона переключения автоматической

коробки передач замкнут на массу или оборван



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-



Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание.
3.  Запишите,  затем  сотрите  все  ДКН  и  выключите

зажигание, затем включите зажигание.

4.  Применив тормоза и выбрав каждый диапазон (P,

R, N, 3, 2, 1) наблюдайте за дисплеем сканера.

5.  Смотрите таблицу положений передач и сигналов

диапазона.

Совпадает  ли  каждый  выбранный  диапазон  с
данными на сканере и таблице сигналов диапазона?

-

Смотрите

Шаг 3

Смотрите

"Вспомо-

гатель-

ные пунк-

ты при

диагнос-

тике"

3

1.  Выключите зажигание.
2.  Отсоедините  разъем  электропроводки  БУАКП  и

разъем электропроводки БУАКП.

3.  Измерьте  сопротивление  между  клеммой  А8

разъема проводки БУАКП и клеммой В14 разъема
электропроводки ЭБУ.

4.  Измерьте  сопротивление  между  клеммой  А16

разъема проводки БУАКП и клеммой В30 разъема
электропроводки ЭБУ.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

0

Ω



Смотрите

Шаг 4

Произведи

те ремонт

разъема
электро-

проводки

4

1.  Включите зажигание.
2.  Измерьте напряжение в клемме А8.
3.  Измерьте напряжение в клемме А16.
Состояние соединения в порядке?

11-14 v

Произведите

ремонт

разъема
электро-

проводки

Смотрите

Шаг 5

5

Замените БУАКП.
Завершено ли действие?

-

Смотрите

Шаг 6

-

6

1.  После  ремонта,  используйте  функцию  "стереть

информацию"  сканера  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  во  время  последней  проверки  или
появился ли на сканере текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН
