АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 79

ДКН P0601– Внутренняя ошибка контрольной сумму блока управления



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-



Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, двигатель не запущен.
Показывает ли сканер ДКН P0601?

-

Смотрите

Шаг 3

Смотрите

"Вспомо-

гатель-

ные пунк-

ты при

диагнос-

тике"

3

1.  Выключите зажигание.
2.  Замените БУАКП.
Завершено ли действие?

-

Смотрите

Шаг 4

-

4

1.  Используя сканер, сотрите все ДКН.
2.  Проведите  дорожный  тест  в  пределах  условий

для установки ДКН как указано в тексте.

Показывает ли сканер, что диагностика имела место и
прошла?

-

Смотрите

Шаг 5

Смотрите

Шаг 2

5

Проверьте, имеют ли еще место какие-нибудь ДКН.
Имеются ли ДКН, которые не были диагностированы?

-

Смотрите

"Соответ-

ствующую

таблицу

ДКН"

Система в

порядке



5А1 – 80  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0603



ВНУТРЕННЯЯ ОШИБКА АКТИВНОЙ ПАМЯТИ БЛОКА УПРАВЛЕНИЯ

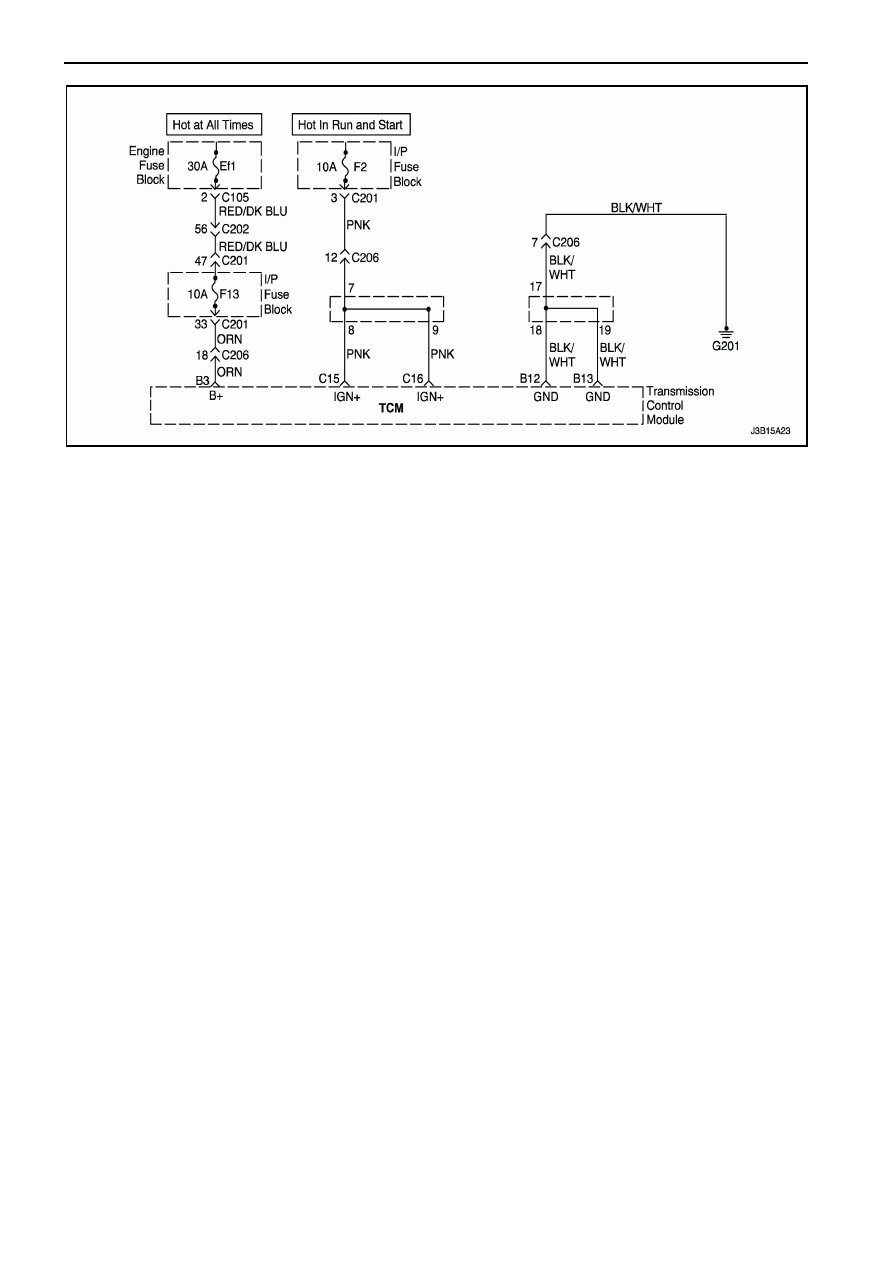

Описание цепи
Нормальной функцией программирования блока
управления  автоматической  коробкой  передач
(БУАКП)  является  выполнение  внутренней
проверки,  которая  проверяет  сохранность
размещения активной памяти (KAM).
ДКН P0603 устанавливается,  когда  активная
память  (АК)  работает  ненадлежащим  образом
при проверке начальной загрузки.
Область  АК  выходит  из  строя  при  проверке
чтения / записи.
Условия для установки ДКН

•

  Контрольная

сумма

текущих

данных

регулятора (current regulator data) будет
проверена.  Если  контрольная  сумма  не  в
порядке, тогда установится ошибка (error bit).

•

  Если  проводка  вспыхивает  при  подаче

питания, значит фаза не в порядке.

•

  Каждый  блок (flash block) имеет  свое

собственное

положение,

которое

расположено  в  начале  каждого  блока  и
положения блоков не стыкуются вместе.

•

  Напряжение в системе слишком высокое или

слишком низкое.

•

  Входное  напряжение  АКП  слишком  высокое

или слишком низкое.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удержания (hold lamp) будет мигать.

•

  БУАКП  будет  записывать  рабочие  условия

во время сбоя диагностики. Эта информация
будет

сохранена

в

буфере

записи

неисправностей.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  После  включения / выключения  зажигания:

третья

передача

с

помощью

гидравлического управления. Возможны P, R
и N.

•

  Прерывание питания к клапану ЭМК (EDS).

Условия для стирания ЛОН/ДКН

•

  Лампа  удерживания  будет  выключаться,

когда  неисправность  не  появляется  после
трех циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

Вспомогательные пункты при диагностике

•

  Когда

ДКН P0603 устанавливается,

возможной  причиной  неисправности  может
быть БУАКП.



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 81

ДКН P0603– Внутренняя ошибка активной памяти блока управления



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-



Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, двигатель не запущен.
Показывает ли сканер ДКН P0603?

-

Смотрите

Шаг 3

Смотрите

"Вспомо-

гатель-

ные пунк-

ты при

диагнос-

тике"

3

1.  Выключите зажигание.
2.  Замените БУАКП.
Завершено ли действие?

-

Смотрите

Шаг 4

-

4

1.  Используя сканер, сотрите все ДКН.
2.  Проведите  дорожный  тест  в  пределах  условий

для установки ДКН как указано в тексте.

Показывает ли сканер, что диагностика имела место и
прошла?

-

Смотрите

Шаг 5

Смотрите

Шаг 2

5

Проверьте, имеют ли еще место какие-нибудь ДКН.
Имеются ли ДКН, которые не были диагностированы?

-

Смотрите

"Соответ-

ствующую

таблицу

ДКН"

Система в

порядке



5А1 – 82  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0604



ОШИБКА ОПЕРАТИВНО-ЗАПОМИНАЮЩЕГО УСТРОЙСТВА БУАКП


Описание цепи
Нормальной функцией программирования блока
управления  автоматической  коробкой  передач
(БУАКП)  является  выполнение  внутренней
проверки,  которая  проверяет  сохранность
размещения

оперативно-запоминающего

устройства

или

памяти

с

произвольной

выборкой (RAM).
ДКН P0604 устанавливается,  когда  память  с
произвольной

выборкой

(ППВ)

работает

ненадлежащим

образом

при

проверке

начальной загрузки.
Область  АК  выходит  из  строя  при  проверке
чтения / записи.
Условия для установки ДКН

•

  Область ППВ выходит из строя при проверке

чтения / записи.

•

  Напряжение в системе слишком высокое или

низкое.

•

  Входное  напряжение  АКП  слишком  высокое

или низкое.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удержания (hold lamp) будет мигать.

•

  БУАКП  будет  записывать  рабочие  условия

во время сбоя диагностики. Эта информация
будет

сохранена

в

буфере

записи

неисправностей.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  После  включения / выключения  зажигания:

третья

передача

с

помощью

гидравлического управления. Возможны P, R
и N.

•

  Прерывание питания к клапану ЭМК (EDS).

Условия для стирания ЛОН/ДКН

•

  Лампа  удерживания  будет  выключаться,

когда  неисправность  не  появляется  после
трех циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя  сканер  для  стирания  истории

ДКН.

Вспомогательные пункты при диагностике

•

  Когда

ДКН P0604 устанавливается,

рекомендуется замена БУАКП.
