АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 99

ДКН P0721– Неисправность в цепи датчика выходной скорости (Продолжение)



Шаг

Действие

Величина

Да

Нет

10

При необходимости произведите ремонт неисправных
клемм.
Завершено ли действие?

-

Система в

порядке

-

11

1.  Включите зажигание.
2.  Измерьте напряжение в клемме 1.
3.  Измерьте напряжение в клемме 2.
Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14 v

Смотрите

Шаг 12

Смотрите

Шаг 13

12

При необходимости произведите ремонт неисправных
клемм.
Завершено ли действие?

-

 Система в

порядке

-

13

Замените БУАКП.
Завершено ли действие?

-

Смотрите

Шаг 14

-

14

1.  После  ремонта,  используйте  функцию  "стереть

информацию"  сканера  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  во  время  последней  проверки  или
появился ли на сканере текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН



5А1 – 100  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) P0726



НЕИСПРАВНОСТЬ В ЦЕПИ ВХОДНЫХ СИГНАЛОВ СКОРОСТИ

ДВИГАТЕЛЯ


Описание цепи
Блок

управления

автоматической  коробки

передач

(БУАКП)

является

электронным

приспособлением,  которое  следит  за  входными
сигналами  для  управления  за  различными
функциями АКП, включая чистоту переключения
и  датчики  АКП,  включатели  и  элементы  для
использования  в  пределах  их  программ.
Основываясь  на  эту  входящую  информацию,
БУАКП  управляет  выходными  сигналами  за
различными

функциями

АКП

и

приспособлениями.
ДКН P0725, P0726 и P0727 связаны  с
одинаковыми  цепями.  Эти  ДКН  включают  ЛОН
каждый  раз,  когда  ДКН  будут  сохраняться  в
памяти.

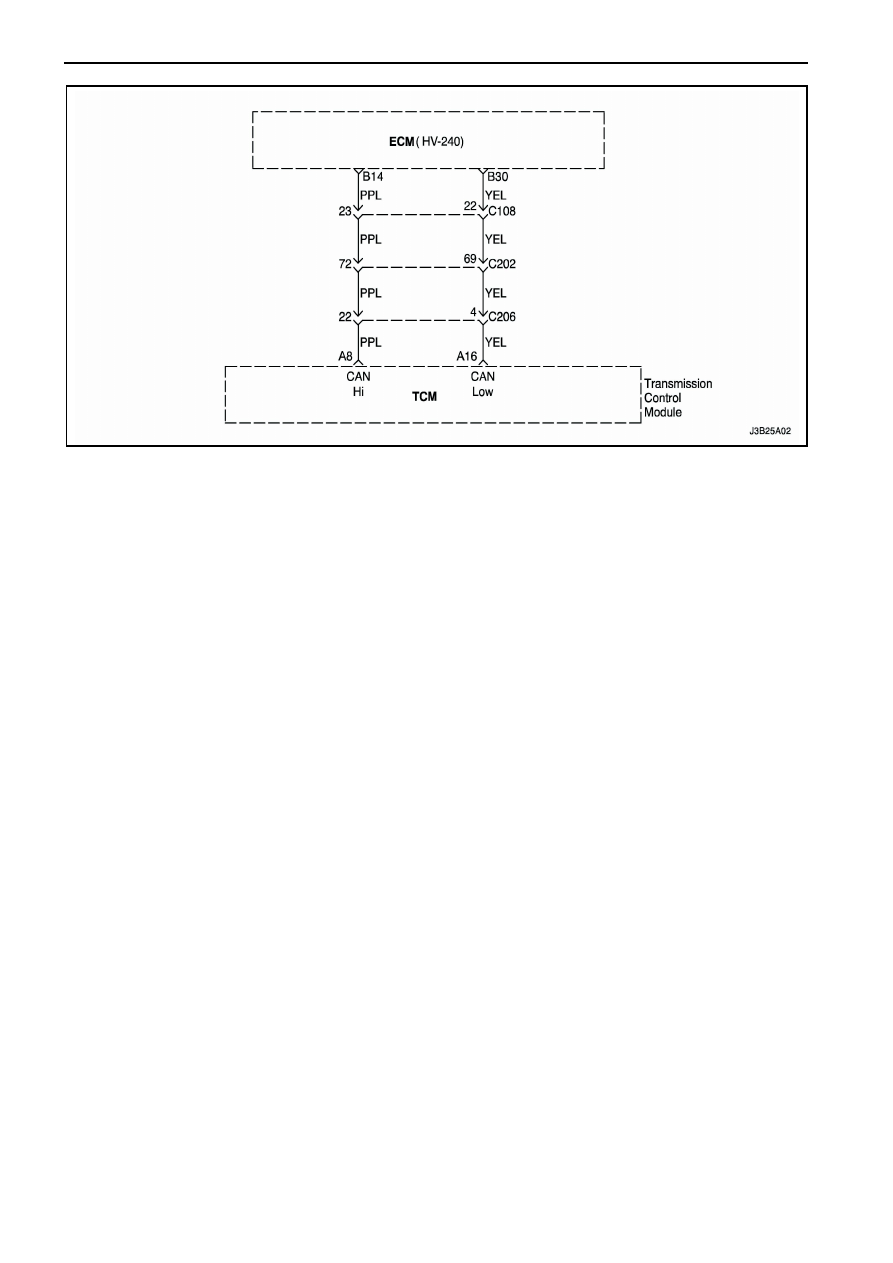

Передача  информации  между  БУАКП  и  ЭБУ
происходит через провод сети управления (СУ).
(CAN). Эта информация включает следующее:

•

  Сигнал неисправности двигателя.

•

  Скорость двигателя.

•

  Сигнал  уменьшения  крутящего  момента

двигателя.

•

  Температура

охлаждающей

жидкости

двигателя.

Условия для установки ДКН

•

  Селектор находится в положении D.

•

  Обороты  двигателя  больше  чем 7,000

об/мин.

•

  Напряжение  в  системе  больше  чем 8.5

вольт.

•

  Двигатель работает.

•

  Обрыв  или  замыкание  в  проводке  передачи

СУ.

•

  БУАКП или ЭБУ неисправны.

•

  Когда  скорость  турбины  больше  1,500

об/мин, скорость двигателя меньше чем 400
об/мин.

•

  Появляется  сразу  же  после  выявления

вышеуказанных условий.

Действия, происходящие при установке ДКН

•

  Лампа удерживания будет мигать.

•

  БУКП будет записывать рабочие условия во

время  сбоя  диагностики.  Эта  информация
будет

сохранена

в

буфере

записи

неисправности.

•

  Выбраны  аварийный  режим / режим

замещения

и

постоянная

четвертая

передача

с

помощью

гидравлического

управления.

•

  Открыт фрикцион блокировки.

Условия

для

стирания

лампы

удерживания/ДКН

•

  Лампа  удерживания  выключится,  когда

неисправность не появляется в течение трех
циклов зажигания.

•

  История  ДКН  будет  стираться  после 40

последовательных  циклов  прогрева  без
неисправности.

•

  Используя сканер для стирания истории ДКН

Вспомогательные пункты при диагностике

•

  Проверьте

на

плохое

соединение

электропроводки  на  разъемах  БУАКП  и
разъеме электропроводки АКП.

•

  Проверьте  на  неправильную  форму  или

повреждение клемм.



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 101

ДКН P0726– Неисправность в цепи входных сигналов скорости двигателя



Шаг

Действие

Величина

Да

Нет

1

Выполните

проверку

встроенной

системы

диагностики.
Завершена ли проверка?

-

Смотрите

Шаг 2

Смотрите

"Проверка

встроен-

ной систе-

мы диаг-

ностики"

2

1.  Подсоедините сканер.
2.  Включите зажигание, запишите, затем сотрите все

ДКН и выключите зажигание.

3.  Наблюдайте за скоростью двигателя на сканере.
Находится  ли  измеренная  величина  скорости  в
пределах показанной величины?

Скорость

двигателя:

0-7,000

об/мин

Смотрите

"Вспомога-

тельные

пункты при

диагности-

ке

Смотрите

Шаг 3

3

1.  Выключите зажигание.
2.  Отсоедините  разъем  электропроводки  БУАКП  и

разъем электропроводки ЭБУ.

3.  Измерьте  сопротивление  между  клеммой  А8

разъема  электропроводки  БУАКП  и  клеммой  В14
разъема электропроводки ЭБУ.

4.  Измерьте  сопротивление  между  клеммой  А16

разъема  электропроводки  БУАКП  и  клеммой  В30
разъема электропроводки ЭБУ.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

≈

 0

Ω



Смотрите

Шаг 5

Смотрите

Шаг 4

4

При необходимости произведите ремонт неисправных
клемм.
Завершено ли действие?

-

Система в

порядке

-

5

1.  Включите зажигание.
2.  Измерьте напряжение в клемме А8.
3.  Измерьте напряжение в клемме А16.
Находится  ли  измеренная  величина  напряжения  в
пределах показанной величины?

11-14 v

 Смотрите

Шаг 6

Смотрите

Шаг 7

6

Произведите ремонт замыкания на массу.
Завершено ли действие?

-

Система в

порядке

-

7

Проверьте  "Скорость  двигателя".  Смотрите  Раздел
1F, Диагностика систем.
Найдена ли неисправность?

-

Смотрите

Раздел 1F,

Диагностик

а систем

Смотрите

Шаг 8

8

1.  Замените БУАКП.
2.  Выключите зажигание.
3.  Включите зажигание.
4.  Проверьте на установку ДКН P0726.
Установился ли ДКН?

-

Смотрите

Шаг 9

Смотрите

Шаг 10

9

Замените ЭБУ
Завершено ли действие?

-

Смотрите

Шаг 10

-

10

1.  После  ремонта,  используйте  функцию  "стереть

информацию"  сканера  и  проведите  дорожный
тест.

2.  Просмотрите "Информацию ДКН".
Был  ли  сбой  во  время  последней  проверки  или
появился ли на сканере текущий ДКН?

-

Заново

начните

диагностику

Исправьте

проверен-

ную карту

ДКН



5А1 – 102  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

Диапазон P

/

N

R

D

3

2

1

Передача N  R 1-ая 2-ая 3-я 4-ая

1-ая 2-ая 3-я

1-ая 2-ая

1-ая

Клапан
соленоида 1

ВКЛ

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВКЛ/
ВЫК

Клапан
соленоида 2

ВКЛ

ВКЛ

ВКЛ

ВЫК  ВЫК

ВЫК

ВКЛ

ВЫК  ВЫК

ВКЛ

ВЫК

ВКЛ

Клапан
соленоида 3
управления
давления  на
линии  (ЭМК
3)

ВЫК

ВЫК  ВЫК

ВКЛ

ВКЛ/
ВЫК

ВКЛ/
ВЫК

ВЫК

ВКЛ

ВКЛ/
ВЫК

ВЫК

ВКЛ

ВЫК

Клапан
соленоида 4
управления
давления  на
линии  (ЭМК
4)

ВКЛ

ВЫК

ВКЛ

ВКЛ

ВКЛ

ВЫК

ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВКЛ

Клапан
соленоида 5
управления
давления  на
линии  (ЭМК
5)

ВЫК

ВЫК

ВКЛ

ВКЛ

ВЫК

ВЫК

ВКЛ

ВКЛ

ВЫК

ВКЛ

ВКЛ

ВКЛ

Клапан
соленоида 6
управления
давления  на
линии  (ЭМК
6)

ВКЛ

ВЫК

ВКЛ

ВКЛ

ВКЛ

ВЫК

ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВКЛ

ВКЛ

Тормозок B

П

П

П



П



П



П

П



П

Тормозок

C      У













Тормозок D



У





















Тормозок E







П

П

П



П

П



П



Тормозок F





У

У





У

У



У

У

У

Фрикцион
блокировки











У













П – Применение.
У – Удерживание.
ВКЛ – Соленоид включен.
ВЫК – Соленоид выключен.
** – Ручное переключение со второй передачи на третью возможно только при более чем 100 км/час.
*** – Ручное переключение с первой передачи на вторую возможно только при более чем 60 км/час.
Примечание: Ручное переключение с первой передачи на третью также возможно при высоких
скоростях автомобиля при обеспечении безопасности.
