АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 55

Проверка внутренней электропроводки (Продолжение)



Шаг

Действие

Величина

Да

Нет



7

Измерьте  сопротивление  между  клеммами 5 и 7
разъема электропроводки АКП (ЭМК 4).
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 9

8

8

1.  Отсоедините  внутреннюю  проводку  АКП  от

клапана управления давлением 4 (ЭМК 4).

2.  Измерьте сопротивление ЭМК (EDS) 4.
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 20

Смотрите

Шаг 22

9

Измерьте  сопротивление  между  клеммами 5 и  10
разъема электропроводки АКП (ЭМК 5).
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 11

Смотрите

Шаг 10

10

1.  Отсоедините  внутреннюю  проводку  АКП  от

клапана управления давлением 5 (ЭМК 5).

2.  Измерьте сопротивление ЭМК (EDS) 5.
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 20

Смотрите

Шаг 22

11

Измерьте  сопротивление  между  клеммами 5 и  11
разъема электропроводки АКП (ЭМК 6).
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 13

Смотрите

Шаг 12

12

1.  Отсоедините  внутреннюю  проводку  АКП  от

клапана управления давлением 6 (ЭМК 6).

2.  Измерьте сопротивление ЭМК (EDS) 6.
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 20

Смотрите

Шаг 22

13

Измерьте  сопротивление  между  клеммами 4 и 9
разъема  электропроводки  АКП  (датчик  температуры
трансмиссионного масла).
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 15

Смотрите

Шаг 14

14

1.  Отсоедините внутреннюю проводку АКП с датчика

температуры трансмиссионного масла.

2.  Измерьте

сопротивление

на

датчике

трансмиссионного масла.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 20

Смотрите

Шаг 22



15

Измерьте  сопротивление  между  клеммами  15  и  16
разъема  электропроводки  АКП  (датчик  входной
скорости).
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 17

Смотрите

Шаг 16

16

1.  Отсоедините внутреннюю проводку АКП с датчика

входной скорости.

2.  Измерьте

сопротивление

датчика

входной

скорости.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 20

Смотрите

Шаг 22



5А1 – 56  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

Проверка внутренней электропроводки (Продолжение)



Шаг

Действие

Величина

Да

Нет



17

Измерьте  сопротивление  между  клеммами  1  и 2
разъема  электропроводки  АКП  (датчик  выходной
скорости).
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 19

Смотрите

Шаг 18

18

1.  Отсоедините внутреннюю проводку АКП с датчика

выходной скорости.

2.  Измерьте  сопротивление  датчика  выходной

скорости.

Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Смотрите

Шаг 20

Смотрите

Шаг 22

19

Измерьте

сопротивление

между

клеммами

внутренней электропроводки.
Находится ли измеренная величина сопротивления в
пределах показанной величины?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Неисправ-

ность не

обнаружена,

выход из

таблицы

Смотрите

Шаг 21

20

Проверьте сопротивление:

•

  Проверьте

электропроводку

АКП

на

ненадлежащее соединение на АКП.

•

  Осмотрите  на  возможный  изгиб,  отклонение,

ненадлежащую форму или повреждение клемм.

•

  Проверьте  на  ослабление  натяга  половинок

разъема.

Найдена ли неисправность?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

Проверьте

ремонт и

смотрите

Шаг 12

Неисправ-

ность не

обнаруже-

на, выход

из

таблицы

21

Замените внутреннюю электропроводку.
Завершена ли замена?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

 -

22

Замените элемент (часть).
Завершена ли замена?

Смотрите

Таблица

величин

сопротив-
ления эле-

ментов

 -





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 57

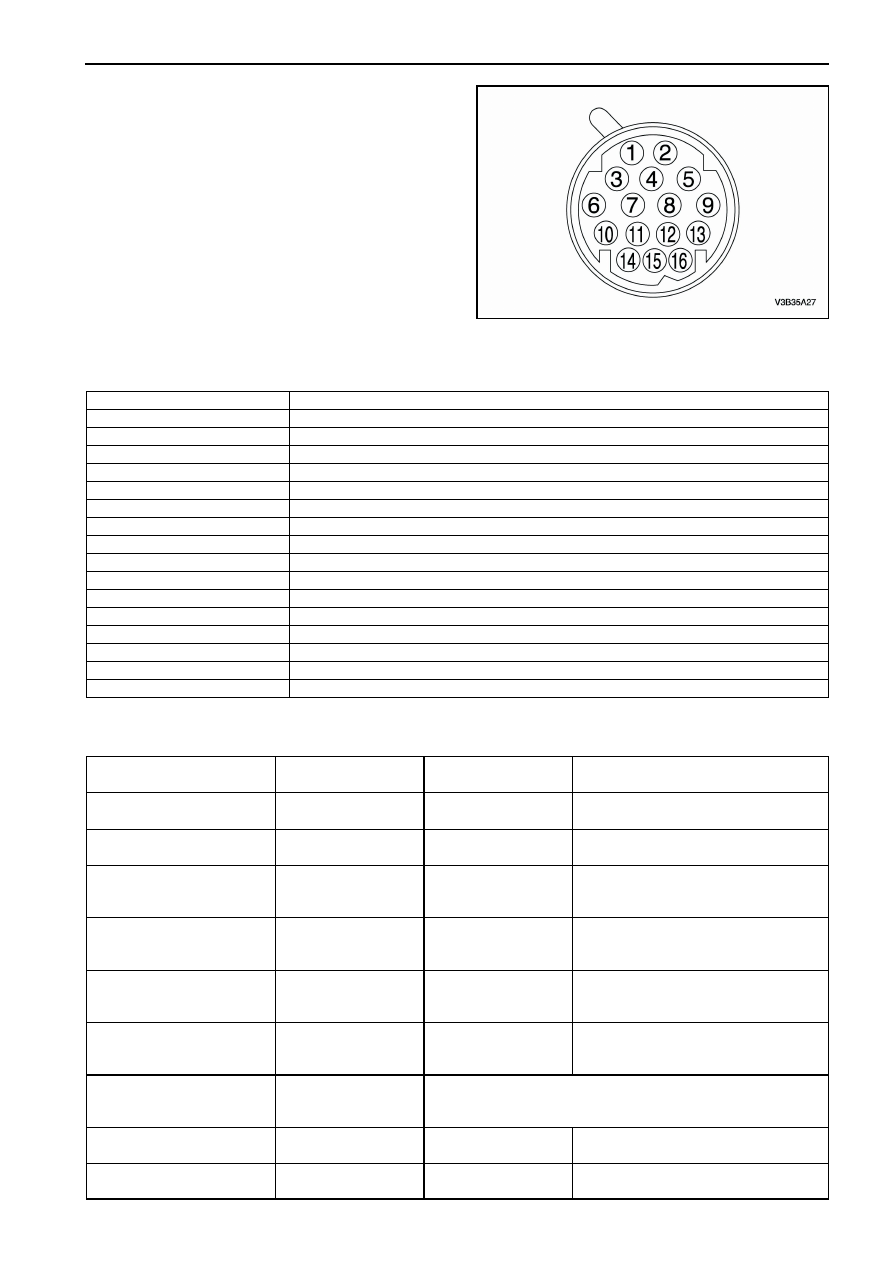

РАЗЪЕМ ЭЛЕКТРОПРОВОДКИ
АКП

Разъем электропроводки

Номер штыря (клеммы)

Наименование

1

Датчик выходной скорости (+)

2

Датчик выходной скорости (-)

3

Клапан соленоида (+)

4

Датчик температуры трансмиссионного масла (-)

5

Клапан соленоида управления давлением (+)

6

Клапан соленоида управления давлением ЭМК (EDS) 3

7

Клапан соленоида управления давлением ЭМК (EDS) 4

8

Не используется

9

Датчик температуры трансмиссионного масла (+)

10

Клапан соленоида управления давлением ЭМК (EDS) 5

11

Клапан соленоида управления давлением ЭМК (EDS) 6

12

Клапан соленоида 1

13

Клапан соленоида 2

14

Не используется

15

Датчик входной скорости (-)

16

Датчик входной скорости (+)



Таблица величин сопротивления элементов



Элемент

Проходит через

штырь

Сопротивление в

Ом при 20

0

С

Сопротивление в Ом при

≥≥≥≥



140

0

С

Соленоид 1

3, 12

26.5

±

 0.5

Ω



26 – 345

Ω

  (не  зависит  от

температуры)

Соленоид 2

3, 13

26.5

±

 0.5

Ω



26 – 345

Ω

  (не  зависит  от

температуры)

Клапан

соленоида

управления  давлением
ЭМК (EDS) 3

5, 6

5.7

±

 0.4

Ω



5.3 – 6.3

Ω

  (не  зависит  от

температуры)

Клапан

соленоида

управления  давлением
ЭМК (EDS) 4

5, 7

5.7

±

 0.4

Ω



5.3 – 6.3

Ω

  (не  зависит  от

температуры)

Клапан

соленоида

управления  давлением
ЭМК (EDS) 5

5, 10

5.7

±

 0.4

Ω



5.3 – 6.3

Ω

  (не  зависит  от

температуры)

Клапан

соленоида

управления  давлением
ЭМК (EDS) 6

5, 11

5.7

±

 0.4

Ω



5.3 – 6.3

Ω

  (не  зависит  от

температуры)

Датчик

температуры

трансмиссионного
масла

4, 9

980 – 1,000

Ω



Датчик

входной

скорости

15, 16

830

±

 5

Ω



788 – 871

Ω

  (не  зависит  от

температуры)

Датчик

выходной

скорости

1, 2

∞



∞





5А1 – 58  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ДИАГНОСТИКА СИПМТОМОВ



Утечка масла:

Примечание:

-

Осторожное  обнаружение  места  утечки

делает

возможным

предотвращение

неправильного

или

дорогостоящего

ремонта.

Порядок проверки:

-

Тщательно  очистите  автоматическую

коробку  передач  (АКП),  двигатель  и
прилегающие  к  ним  области  (например
используя струю сжатого воздуха).

-

Для  обнаружения  утечки,  используйте

соответствующий  тип  определяющего
распылителя или аналогичный продукт.

-

В  зависимости  от  количества  утечки,

проведите

короткий

или

продолжительный

тест-драйв

автомобиля – в  некоторых  случаях
достаточно  расположить  автомобиль  на
подъемной

плоскости

и

запустить

двигатель для обнаружения подтека.

-

Если возможно, точно определите, какой

тип масла течет.



Симптом

Возможная причина

Действие

Масляный насос (гидротрансформатор)

•

  Визуально  проверьте  уплотнение

гидротрансформатора.

•

  Замените

уплотнение

гидротрансформатора,  как  описано
в

процедуре

ремонта

автоматической  коробки  передач
(АКП)  в  разделе  обслуживания
автомобиля.

Уплотнительное

кольцо

коленчатого

вала

•

  Проверьте

на

утечку

масла

двигателя  или  трансмиссионного
масла.

•

  Если  имеется  утечка  моторного

масла,  замените  уплотнительное
кольцо,  как  описано  в  процедуре
ремонта

в

разделе

ремонта

двигателя.

Гидротрансформатор

•

  Визуально проверьте.

•

  Установите

гидротрансформатор

(fit an exchange converter) как
описано в инструкции по ремонту.

Большое количество масла

•

  Проверьте

уровень

масла

(трансмиссионное  масло  и  смазка
полуосевого  привода (axle oil)) как
описано в этой главе.

•

  Доведите

уровень

масла

до

необходимой  отметки  и  повторно
проверьте после тест-драйва.

Примечание:  (процедура  заполнения)
в  процедуре  ремонта.  Проверьте
уровень  масла  через  отверстие  для
залива  и  отметки  при  необходимости
доведите

уровень

масла

до

необходимой.

Уплотнительное кольцо на головке болта
повреждено или отсутствует

•

  Проверьте уплотнительное кольцо.

•

  Замените  уплотнительное  кольцо

как  описано  в  инструкции  по
ремонту.

Сальник вала

•

  Визуально проверьте сальник вала.

•

  Замените  сальник  как  описано  в

инструкции по ремонту.

Утечка
трансмиссион-
ного масла

Ослабление хомута шланга

•

  Проверьте  чтобы  убедиться,  что

хомут шланга установлен плотно.

•

  При необходимости затяните хомут
