АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 35

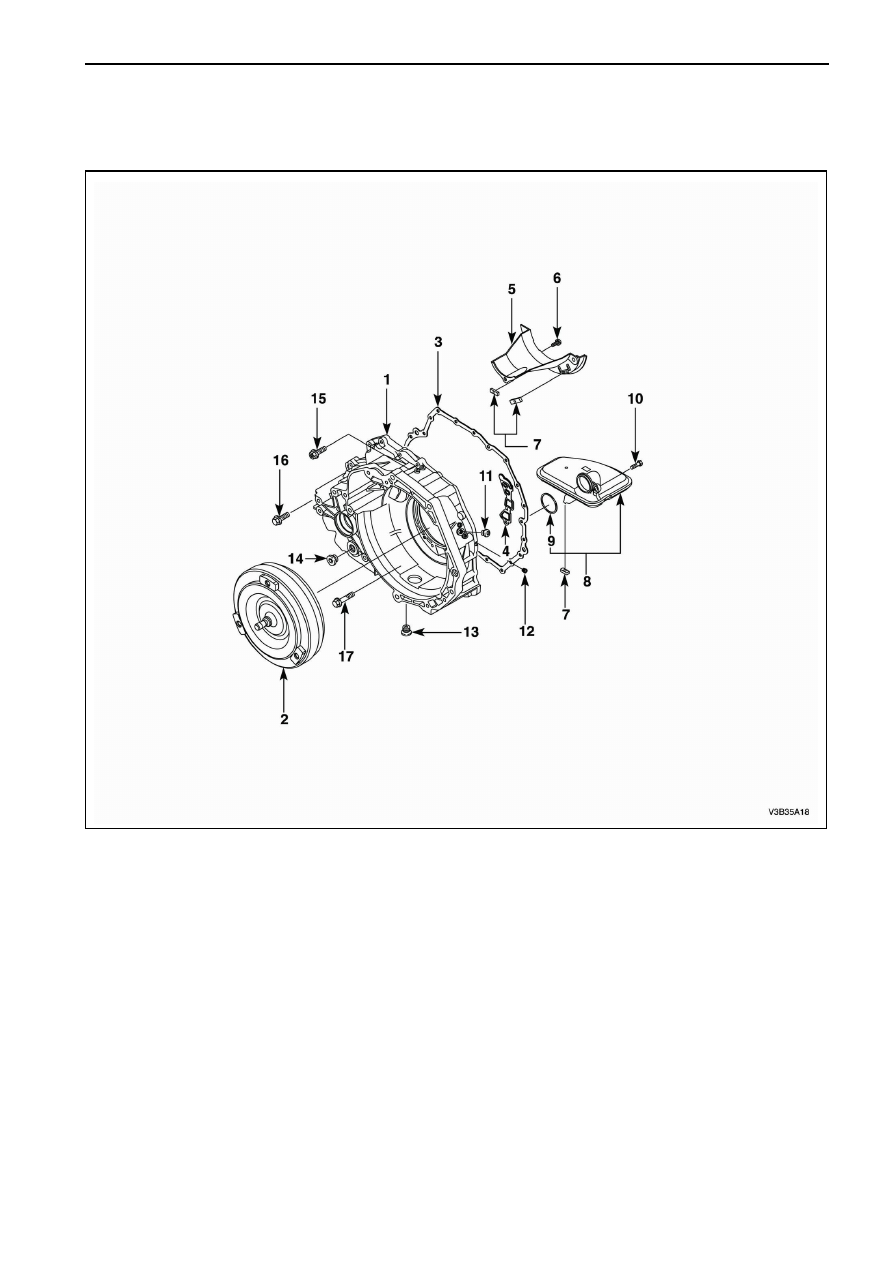

ГИДРОТРАНСФОРМАТОР

1.  Корпус гидротрансформатора
2.  Гидротрансформатор
3.  Прокладка гидротрансформатора
4.  Стальная прокладка
5.  Маслоотражательная пластина
6.  Болт
7.  Магнит
8.  Масляный фильтр
9.  Уплотнительное кольцо

10.  Винт
11.  Пробка линии давления
12.  Пробка линии давления
13.  Пробка слива трансмиссионного масла
14.  Пробка  отверстия  для  замера  уровня

трансмиссионного масла

15.  Винт
16.  Болт
17.  Болт

5А1 – 36  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

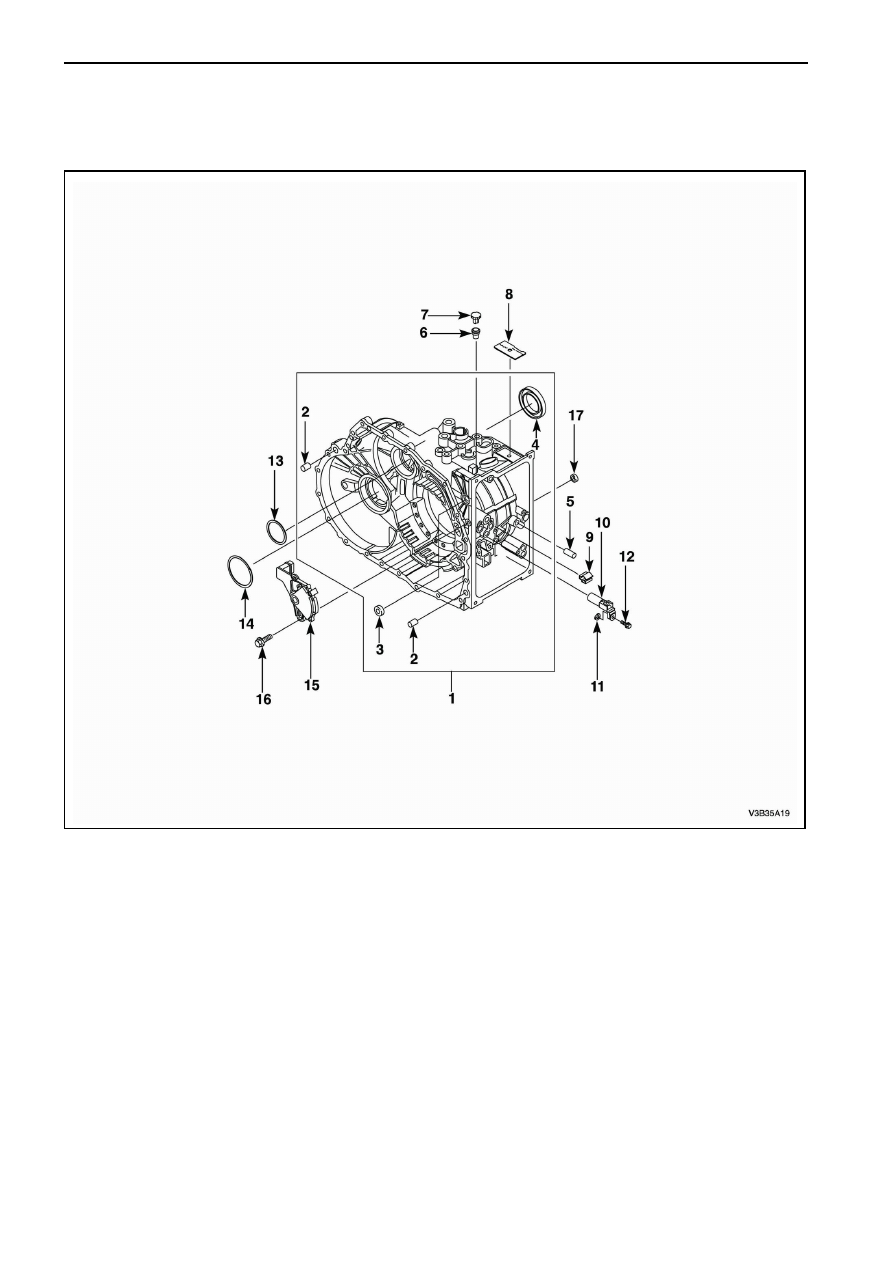

КАРТЕР АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

1.  Картер автоматической коробки передач
2.  Втулка
3.  Сальник вала
4.  Сальник полуосевого привода
5.  Уплотняющая втулка
6.  Сапунная трубка
7.  Защитный колпачок
8.  Табличка
9.  Держатель троса

10.  Датчик выходной скорости
11.  Шайба
12.  Болт
13.  Регулировочная прокладка
14.  Регулировочная прокладка
15.  Включатель  положения  парковка / нейтраль

(P/N)

16.  Болт
17.  Уплотняющая втулка



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 37

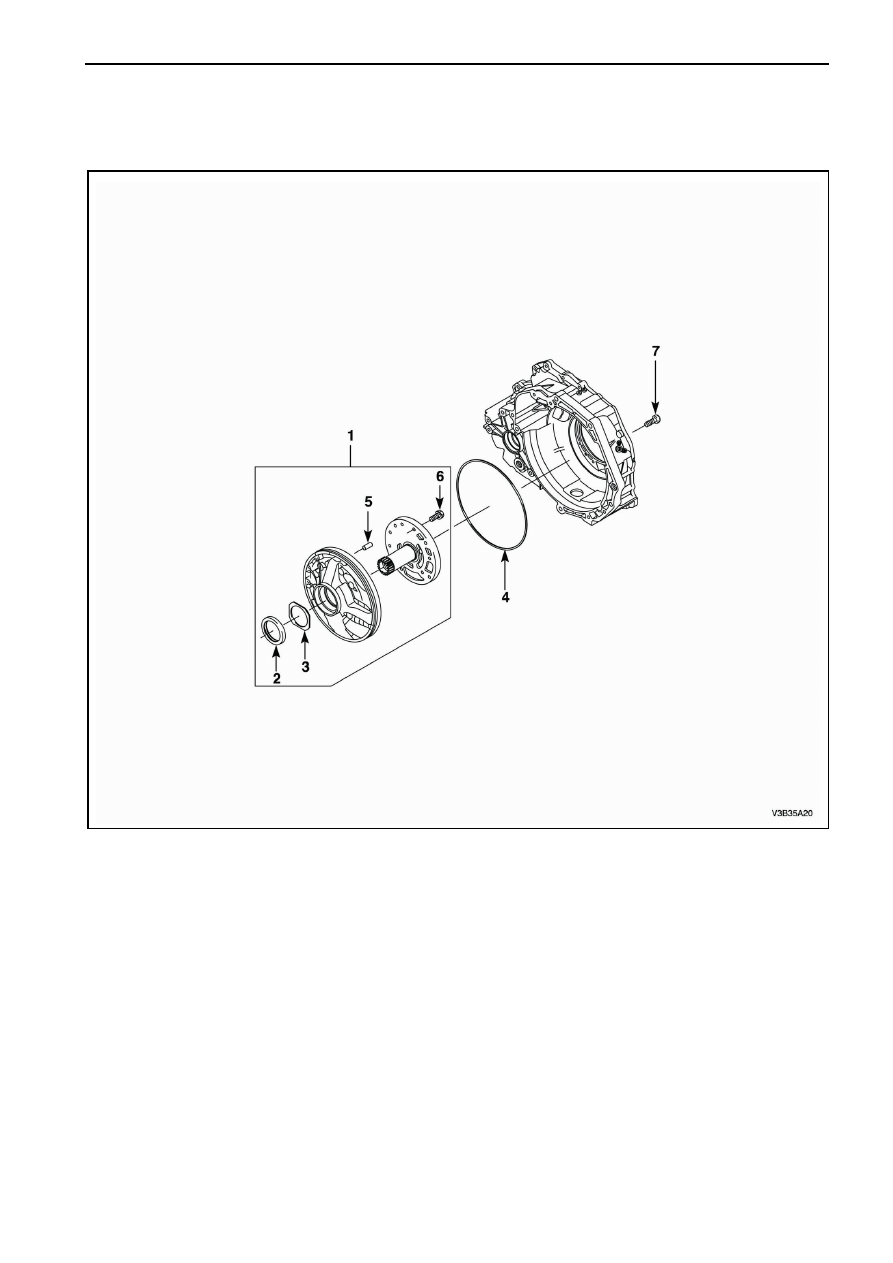

МАСЛЯНЫЙ НАСОС

1.  Масляный насос
2.  Сальник масляного насоса
3.  Шайба
4.  Уплотнительное кольцо

5.  Установочный палец
6.  Болт
7.  Болт

5А1 – 38  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

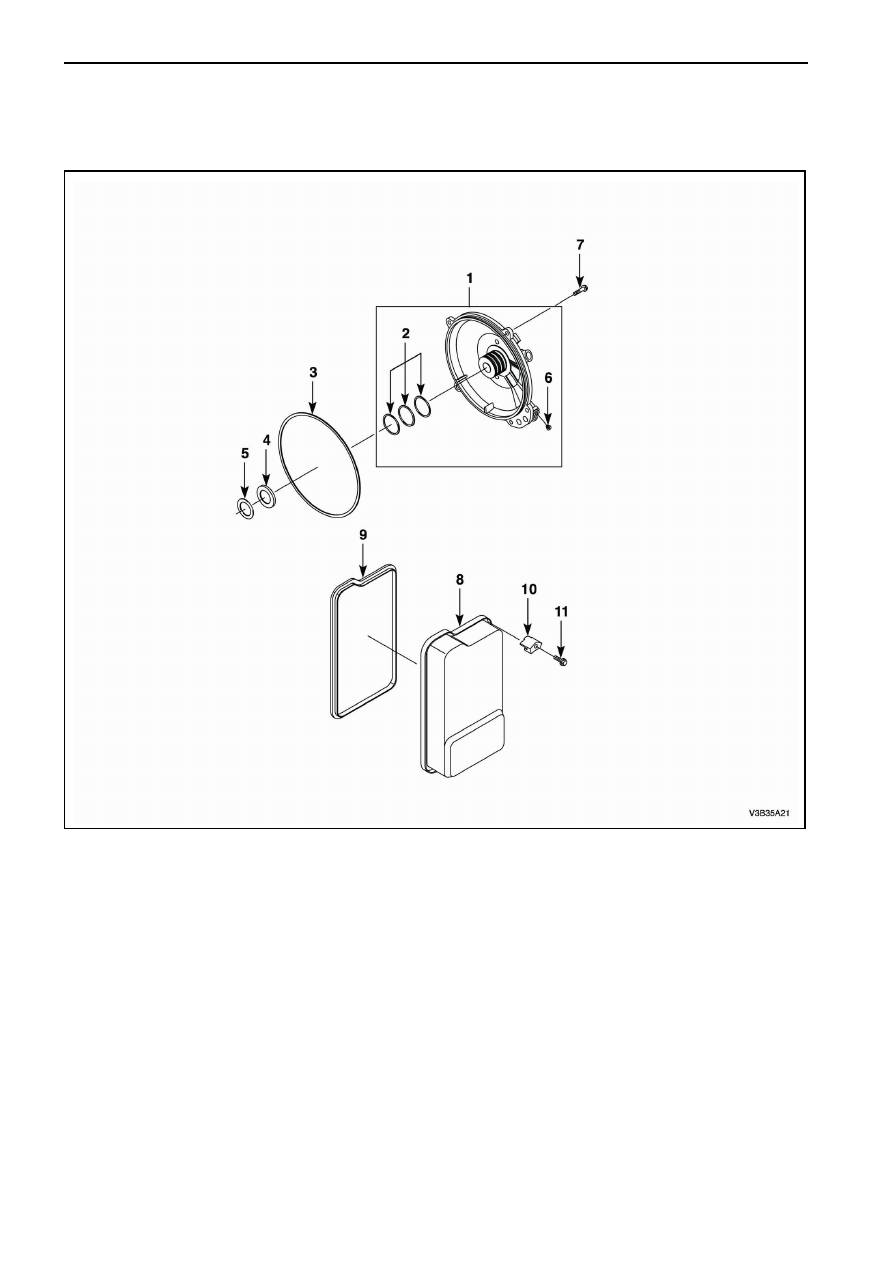

ЗАДНЯЯ КРЫШКА И МАСЛЯНЫЙ ПОДДОН

1.  Задняя крышка
2.  Поршневые кольца
3.  Уплотнительное кольцо
4.  Игольчатый подшипник
5.  Регулировочная прокладка
6.  Резьбовая пробка

7.  Болт
8.  Масляный поддон
9.  Прокладка масляного поддона
10.  кронштейн масляного поддона
11.  Болт
