АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16  5A1 – 27

Диапазон "Драйв" – Третья передача



В  режиме  "драйв 3",  в  автоматической  коробке
передач  передача  момента  происходит  через
ведущий  вал  и  фрикционы B и E. При  этом
задействованы нижеследующие элементы:

•

  Фрикционы B и E задействованы  для

приведения  в  действие  задней  солнечной
шестерни  и  водило  задней  планетарной
передачи по часовой стрелке.

•

  Вращение  по  часовой  стрелке  задней

солнечной  шестерни  и  водила  задней
планетарной

передачи

приводит

к

вращательному

движению

передней

планетарной

передачи

в

том

же

направлении.

Управление
Фрикцион B задействован
В положении P/N, соленоиды 1 и 2 включаются.
Соленоиды управления давлением ЭМК (EDS) 4
и 6 также включаются.
Когда  ЭМК (EDS) 6 включен,  трансмиссионное
масло

поступает

от

редукционного

гидравлического

распределителя

к

контрольному

гидравлическому

распределителю,

гидравлическому

распределителю

фрикциона B и

удерживающему

гидравлическому

распределителю B. Трансмиссионное  масло,
поступающее

к

впускному

порту

гидравлического

распределителя

давления

фрикциона,

на

золотник

гидравлического

распределителя.  Давление  на  линии  затем
передается  к  гидравлическому  распределителю
удерживания и контрольному шарику, приводя в
действие фрикцион B.
Фрикцион

блокировки

(Гидротрансформатор)
Соленоид 2 включается

и

золотник

гидравлического  распределителя  управления
давления  на  линии  будет  находиться  под
давлением.

Масло

будет

течь

через

гидравлический

распределитель

давления

гидротрансформатора.
В  результате,  давление  масла  позади  поршня
фрикциона  блокировки  гидротрансформатора  и
в

зоне

турбины

будут

одинаковыми.

Направление потока будет проходить сквозь вал
турбины и через пространство позади поршня, к
камере турбины (turbine chamber).

































5А1 – 28  АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16

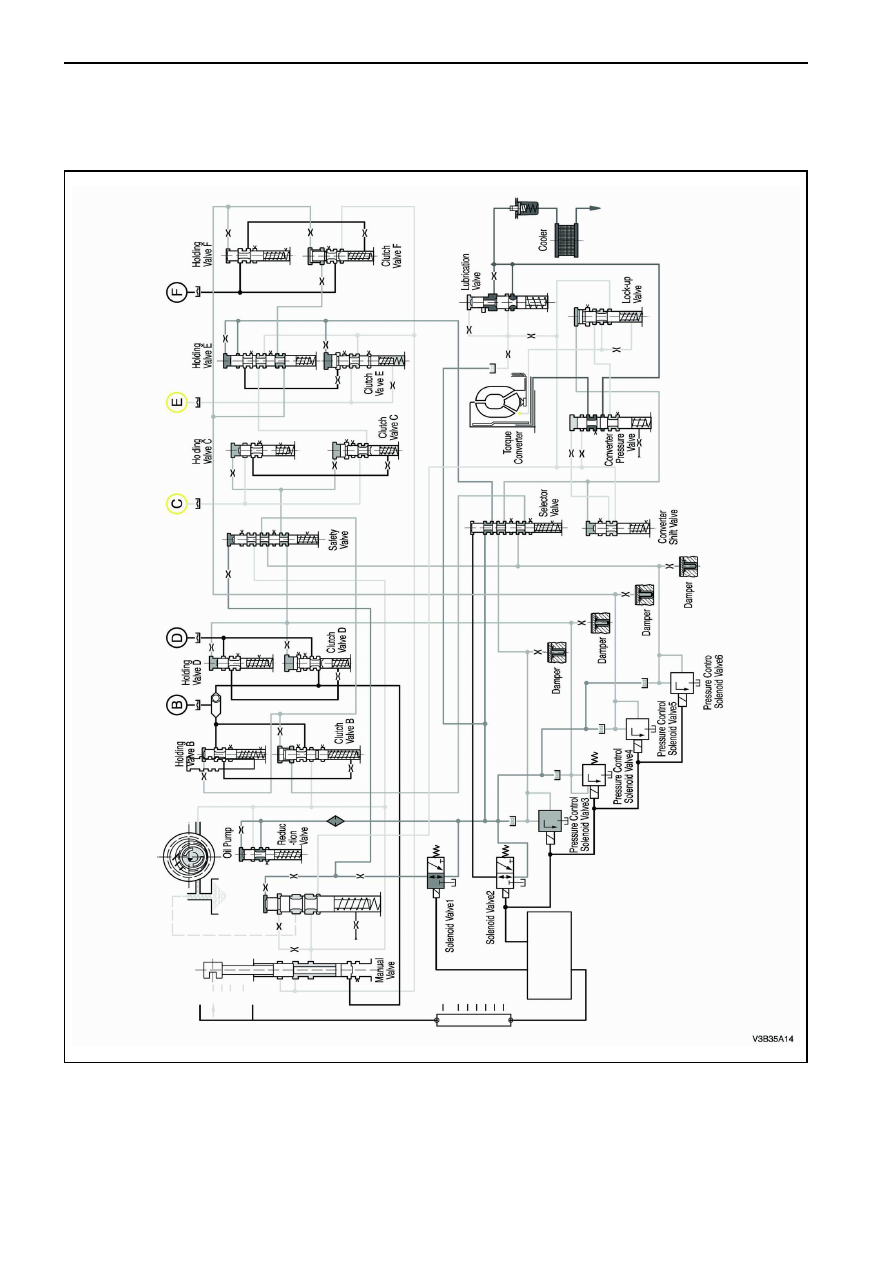

Диапазон "Драйв" – Четвертая передача



АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16  5A1 – 29

Диапазон

"Драйв" – Четвертая

передача

В  режиме  "драйв" 4, в  автоматической  коробке
передач  передача  момента  происходит  через
ведущий  вал  и  фрикционы E и C. При  этом
задействованы нижеследующие элементы:

•

  Фрикцион E задействован для приведения в

действие

водила

задней

планетарной

передачи.

•

  Водило  задней  планетарной  передачи

вращает  заднюю  шестерню  с  внутренним
зацеплением.

•

  Водило  задней  планетарной  передачи

вращает  приводит  в  движение  шестерню
дифференциала.

Управление
Фрикцион E задействован
Соленоид 2 будет  выключен.  Давление  на
линии,

поступающее

от

редукционного

гидравлического  распределителя,  передается
во

впускной

порт

гидравлического

распределителя фрикциона E. Трансмиссионное
масло  затем  проходит  через  гидравлический
распределитель фрикциона и фрикцион E будет
задействован.
Фрикцион C задействован
ЭМК (EDS) 4 будет  выключен,  увеличивая  при
этом

уровень

трансмиссионного

масла.

Давление  на  линии  будет  направляться  к
контрольному

гидравлическому

распределителю,

гидравлическому

распределителю фрикциона D, удерживающему
гидравлическому

распределителю D.

Гидравлический

распределитель C и

удерживающий гидравлический распределитель
C  будут  задействованы,  как  только  давление
будет

проходить

через

контрольный

гидравлический распределитель.
Фрикцион

блокировки

(Гидротрансформатор)
Соленоид 2 включается

и

золотник

гидравлического  распределителя  управления
давления  на  линии  будет  находиться  под
давлением.

Масло

будет

течь

через

гидравлический

распределитель

давления

гидротрансформатора.
В  результате,  давление  масла  позади  поршня
фрикциона  блокировки  гидротрансформатора  и
в

зоне

турбины

будут

одинаковыми.

Направление потока будет проходить сквозь вал
турбины и через пространство позади поршня, к
камере турбины (turbine chamber).

































5А1 – 30  АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16

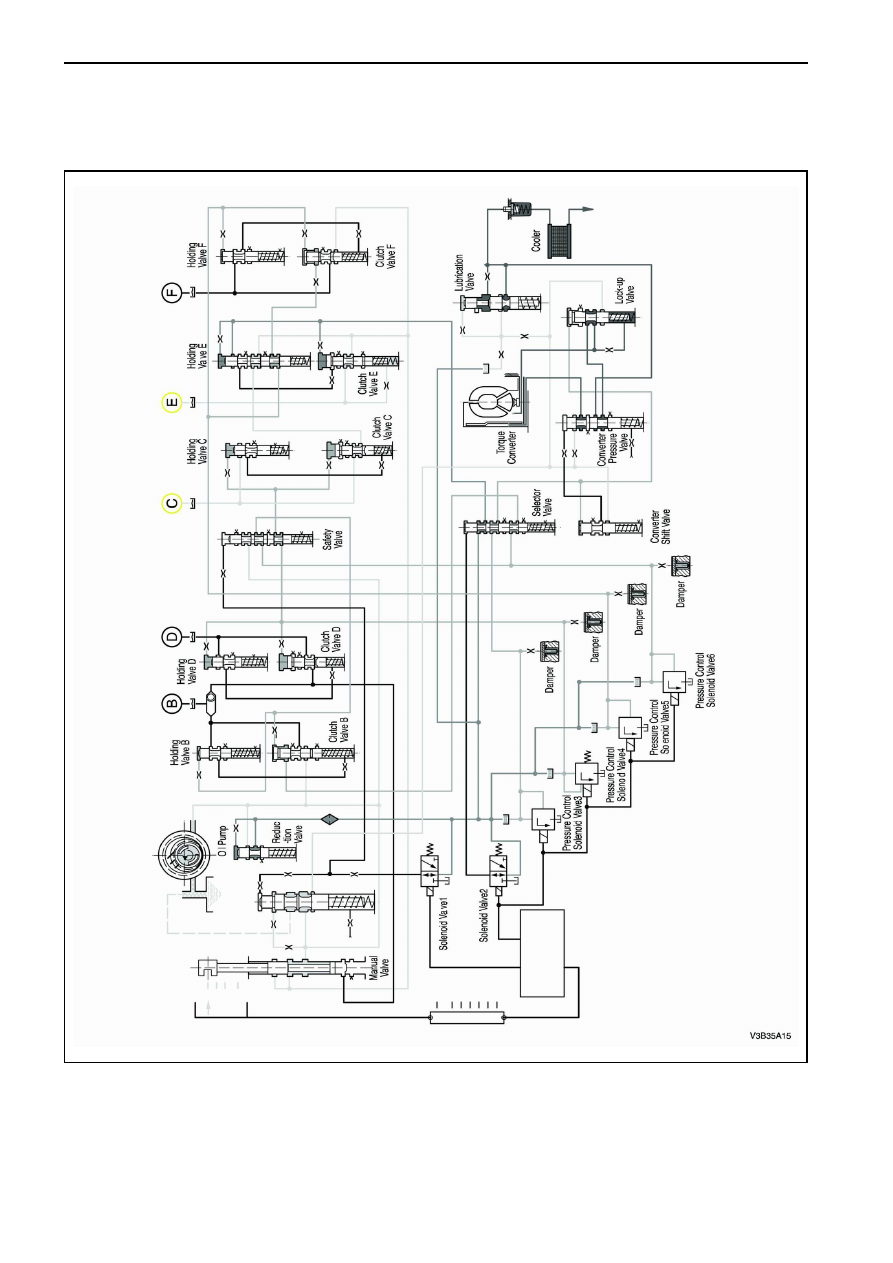

Режим "драйв" – Четвертая передача; аварийный режим / режим замещения
