АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16  5A1 – 23

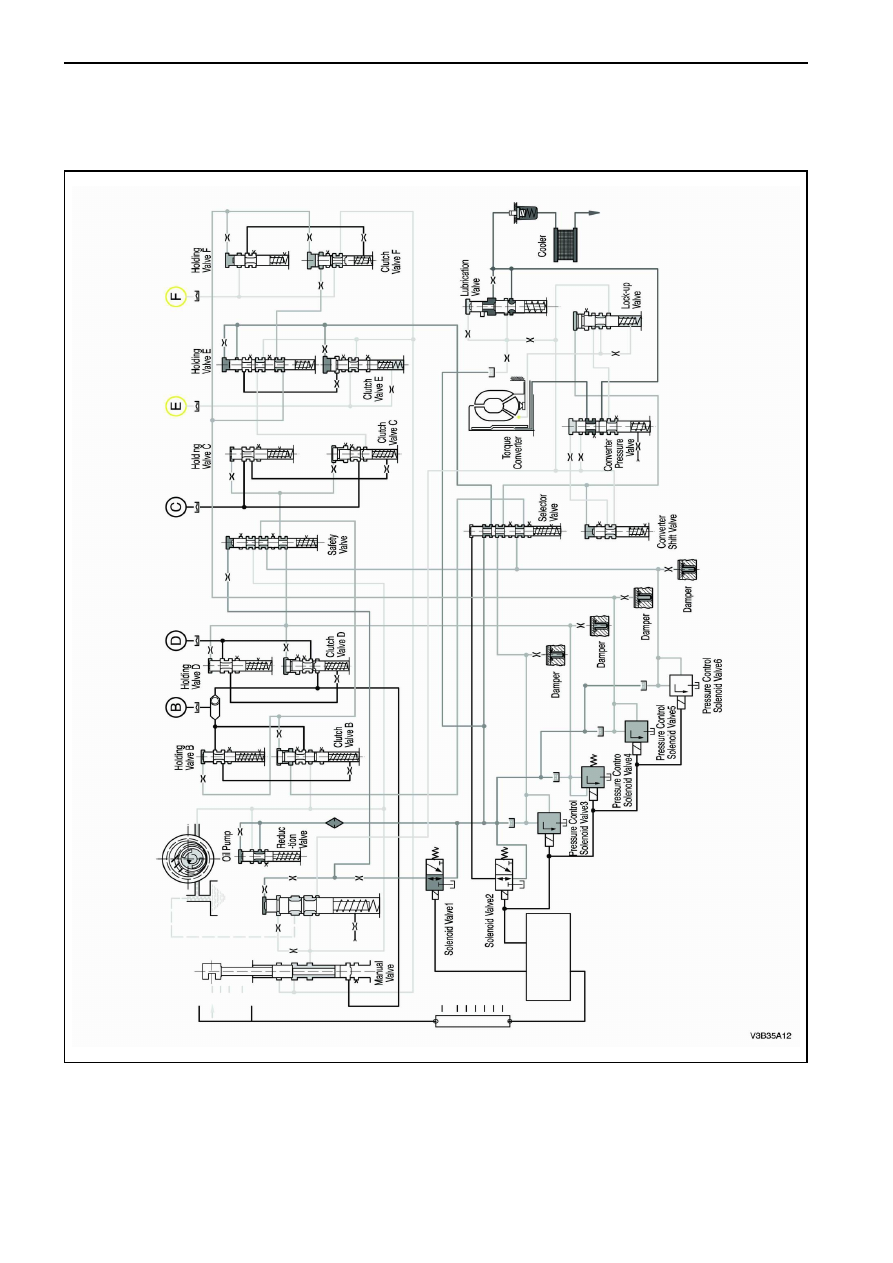

Диапазон "Драйв" – Первая передача

В  режиме  "драйв"  1,  в  автоматической  коробке
передач  передача  момента  происходит  через
ведущий  вал  и  фрикцион B. При  этом
задействованы нижеследующие элементы:

•

  Фрикцион B задействован для приведения в

действие задней солнечной шестерни.

•

  Задняя  солнечная  шестерня  приводит  во

вращательное  движение  водидо  передней
планетарной передачи по часовой стрелке.

•

  Водидо  передней  планетарной  передачи

приводит  в  круговое  движение  шестерню  с
внутренним зацеплением и водидо передней
планетарной передачи по часовой стрелке.

Управление
Фрикцион B задействован
В  положении  селектора  в P/N, оба  соленоида  1
и 2 включены. Соленоид управления давлением
(EDS) 4 и 6 также включены.
Когда  ЭМК (EDS) 6 включен,  трансмиссионное
масло

поступающее

из

редукционного

гидравлического

распределителя,

течет

в

предохранительный

гидравлический

распределитель,

гидравлический

распределитель  фрикциона B и  удерживающий
гидравлический

распределитель B.

Трансмиссионное  масло,

поступающее

из

впускного

порта

гидравлического

распределителя  фрикциона  давит  на  золотник.
Давление  на  линии  затем  передается  в
удерживающий гидравлический распределитель
и контрольный шарик, фрикцион B.
Фрикцион F задействован
ЭМК (EDS) 5 будет  включаться.  Давление  на
линии,

проходящее

через

редукционный

гидравлический

распределитель,

будет

передаваться

к

гидравлическому

распределителю  удерживания  и  впускной  порт
гидравлического  распределителя  фрикциона.  В
результате

золотник

гидравлического

распределителя  высвобождается  от  давления
трансмиссионного масла.
Фрикцион

блокировки

(Гидротрансформатор)
Соленоид 2 включается

и

золотник

гидравлического  распределителя  управления
давления  на  линии  будет  находиться  под
давлением.

Масло

будет

течь

через

гидравлический

распределитель

давления

гидротрансформатора.
В  результате,  давление  масла  позади  поршня
фрикциона  блокировки  гидротрансформатора  и
в

зоне

турбины

будут

одинаковыми.

Направление потока будет проходить сквозь вал
турбины и через пространство позади поршня, к
камере турбины (turbine chamber).
Смазка / охлаждение
Гидравлический

распределитель

смазки

обеспечивает  поступление  охлажденного  масла
в  первую  очередь  в  гидротрансформатор,  если
темп

работы

масляного

насоса

низкий.

Вдобавок,

гидравлический

распределитель

смазки обеспечивает необходимым количеством
охлаждающего  и  смазывающего  масла  через
перепускной канал.
Трансмиссионное  масло,  которое  подается  от
гидротрансформатора,  течет  в  радиатор  через
гидравлический распределитель смазки.


























5А1 – 24  АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16

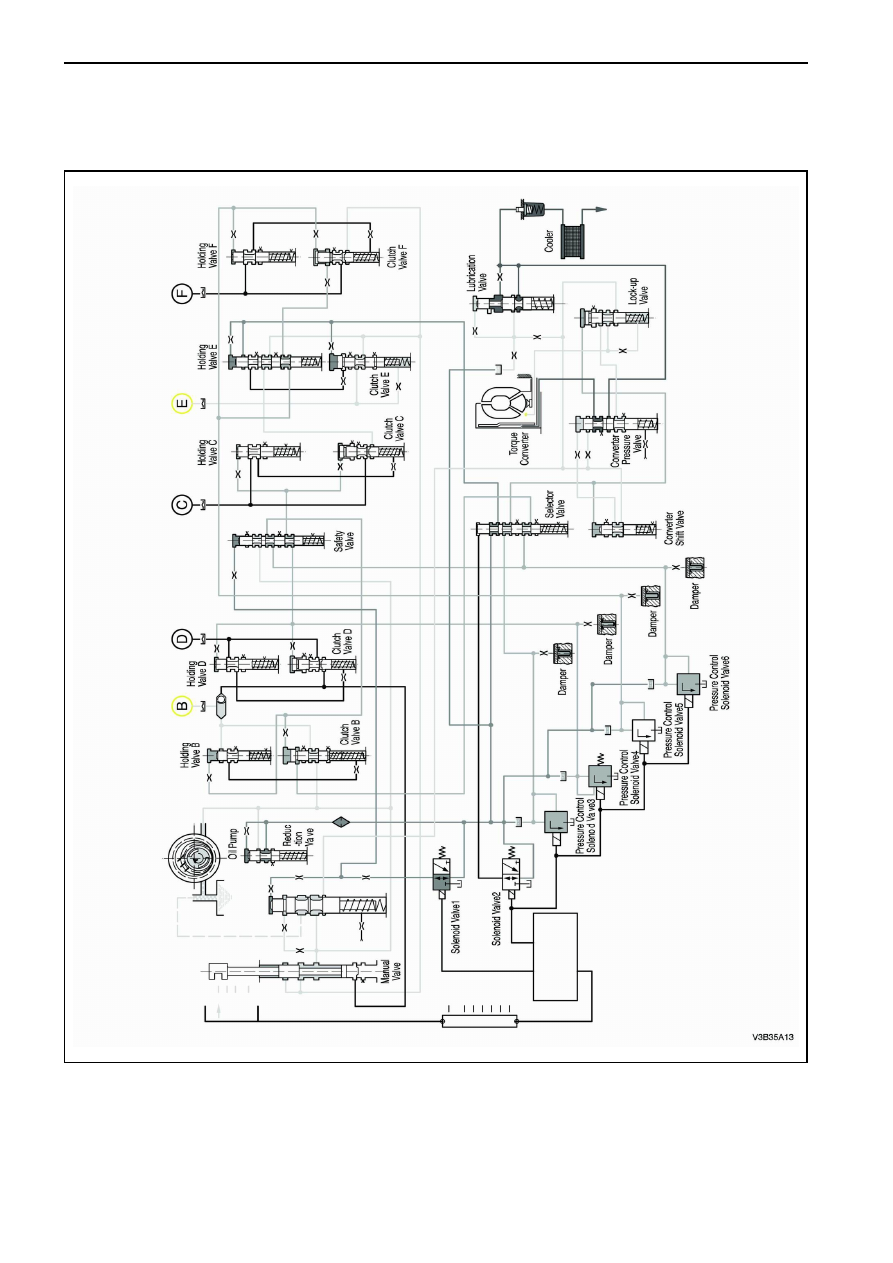

Диапазон "Драйв" – Вторая передача



АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16  5A1 – 25

Диапазон "Драйв" – Вторая передача

В  режиме  "драйв" 2,  в  автоматической  коробке
передач  передача  момента  происходит  через
ведущий  вал  и  фрикцион E. При  этом
задействованы нижеследующие элементы:

•

  Фрикцион E задействован для приведения в

действие  передней  шестерни  внутреннего
зацепления.

•

  Передняя шестерня внутреннего зацепления

приводит  в  движение  водило  передней
планетарной передачи.

•

  Водило  планетарной  передачи  приводит  в

движение  шестерню  дифференциала  по
часовой стрелке.

•

  Тормозок F задействуется  для  удержания

передней

солнечной

шестерни

в

неподвижном состоянии.

Управление
Фрикцион E задействован
Соленоид 2 будет  выключен.  Давление  на
линии,

передающееся

редукционным

гидравлическим  распределителем,  направлен
во

впускной

порт

гидравлического

распределителя фрикциона E. Трансмиссионное
масло  затем  проходит  через  гидравлический
распределитель фрикциона и фрикцион E будет
задействован.
Фрикцион F задействован
ЭМК (EDS) 5 будет  включаться.  Давление  на
линии,

проходящее

через

редукционный

гидравлический

распределитель,

будет

передаваться

к

гидравлическому

распределителю  удерживания  и  впускной  порт
гидравлического  распределителя  фрикциона.  В
результате

золотник

гидравлического

распределителя  высвобождается  от  давления
трансмиссионного масла.
Фрикцион

блокировки

(Гидротрансформатор)
Соленоид 2 включается

и

золотник

гидравлического  распределителя  управления
давления  на  линии  будет  находиться  под
давлением.

Масло

будет

течь

через

гидравлический

распределитель

давления

гидротрансформатора.
В  результате,  давление  масла  позади  поршня
фрикциона  блокировки  гидротрансформатора  и
в

зоне

турбины

будут

одинаковыми.

Направление потока будет проходить сквозь вал
турбины и через пространство позади поршня, к
камере турбины (turbine chamber).
Смазка / охлаждение
Гидравлический

распределитель

смазки

обеспечивает  поступление  охлажденного  масла
в  первую  очередь  в  гидротрансформатор,  если
темп

работы

масляного

насоса

низкий.

Вдобавок,

гидравлический

распределитель

смазки обеспечивает необходимым количеством
охлаждающего  и  смазывающего  масла  через
перепускной канал.
Трансмиссионное  масло,  которое  подается  от
гидротрансформатора,  течет  в  радиатор  через
гидравлический распределитель смазки.




























5А1 – 26  АВТОМАТИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ ZF4 HP16
