АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 39

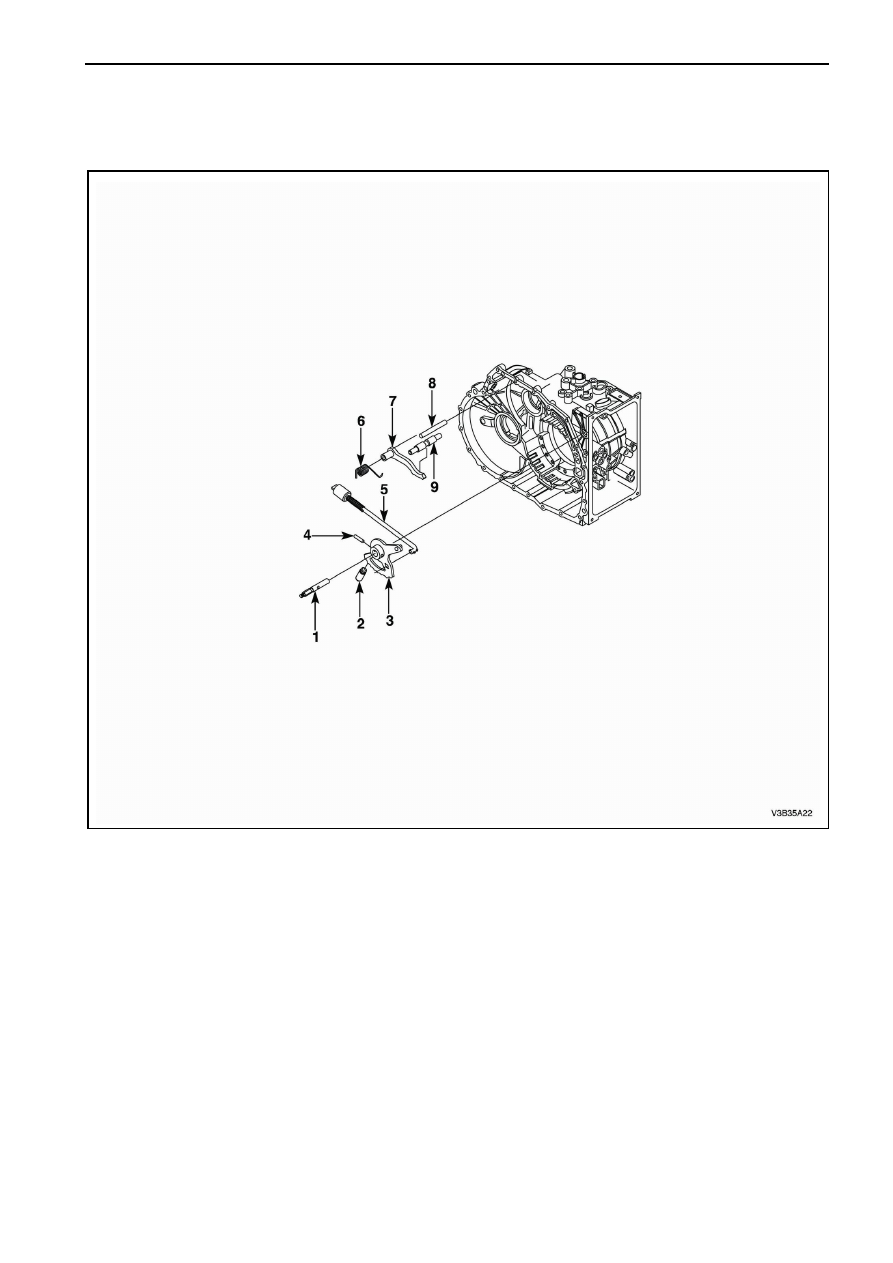

РЫЧАЖОК ПАРКОВКИ

1.  Рычаг отбора
2.  Стопорная втулка
3.  Стопорный диск
4.  Зажимной палец
5.  Соединительная тяга

6.  Пружина
7.  Предохранитель
8.  Палец
9.  Опорный болт

5А1 – 40  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

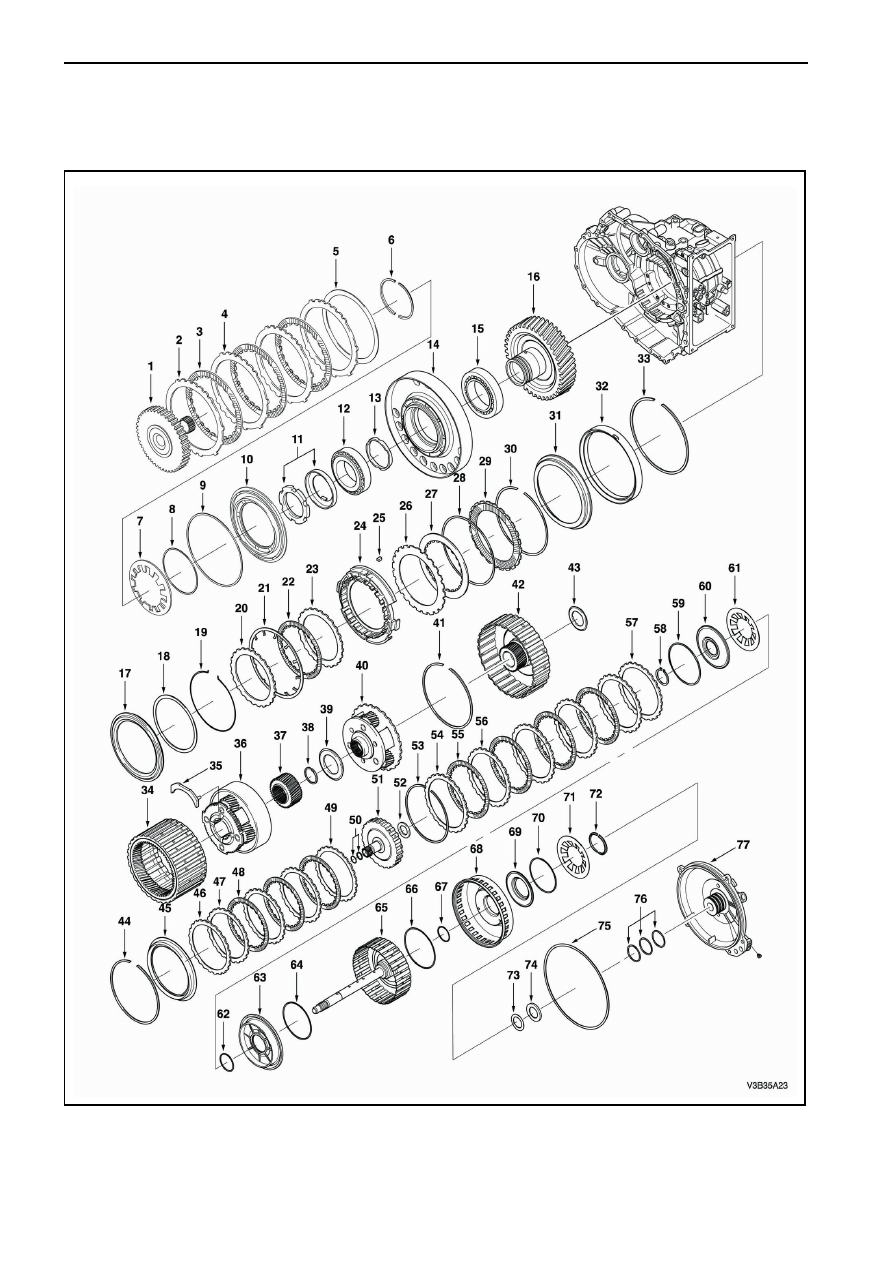

ВЕДУЩИЙ ВАЛ И ДЕТАЛИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 41

1.  Водило F внутреннего диска
2.  Пластина фрикциона F
3.  Диск фрикциона F
4.  Внешний диск фрикциона F
5.  Пружинный диск
6.  Упорное кольцо
7.  Пружинная чашка
8.  Уплотнительное кольцо
9.  Уплотнительное кольцо
10.  Поршень
11.  Шлицевая гайка
12.  Роликовый подшипник
13.  Регулировочное кольцо
14.  Опорная плита
15.  Роликовый подшипник
16.  Зубчатое колесо
17.  Поршень D
18.  Пружинный диск
19.  Упорный диск
20.  Пластина фрикциона D
21.  Пружинная чашка
22.  Диск фрикциона D
23.  Пружинный диск
24.  Водило диска
25.  Сухарь
26.  Диск фрикциона C
27.  Внешний диск фрикциона C
28.  Пружинная чашка
29.  Диск фрикциона C
30.  Упорное кольцо
31.  Поршень C
32.  Цилиндр C
33.  Упорное кольцо
34.  Переднее зубчатое колесо
35.  Маслосборник
36.  Передняя планетарная передача
37.  Передняя солнечная шестерня
38.  Упорное кольцо
39.  Игольчатый подшипник

40.  Задняя планетарная передача
41.  Упорное кольцо
42.  Задняя солнечная шестерня
43.  Игольчатый подшипник
44.  Упорное кольцо
45.  Поршень B
46.  Пластина фрикциона B
47.  Внешний диск фрикциона B
48.  Диск фрикциона B
49.  Пружинный диск
50.  Поршневые кольца
51.  Водило внутреннего диска E
52.  Игольчатый подшипник
53.  Упорное кольцо
54.  Пластина фрикциона E
55.  Диск фрикциона E
56.  Внешний диск фрикциона E
57.  Пружинный диск
58.  Стопорное кольцо
59.  Уплотнительное кольцо
60.  Заслонка масла
61.  Пружинная чашка
62.  Уплотнительное кольцо
63.  Поршень E
64.  Уплотнительное кольцо
65.  Ведущий вал
66.  Уплотнительное кольцо
67.  Уплотнительное кольцо
68.  Поршень
69.  Заслонка масла
70.  Уплотнительное кольцо
71.  Пружинная чашка
72.  Стопорное кольцо
73.  Регулировочная прокладка
74.  Игольчатый подшипник
75.  Уплотнительное кольцо
76.  Поршневое кольцо
77.  Задняя крышка

5А1 – 42  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

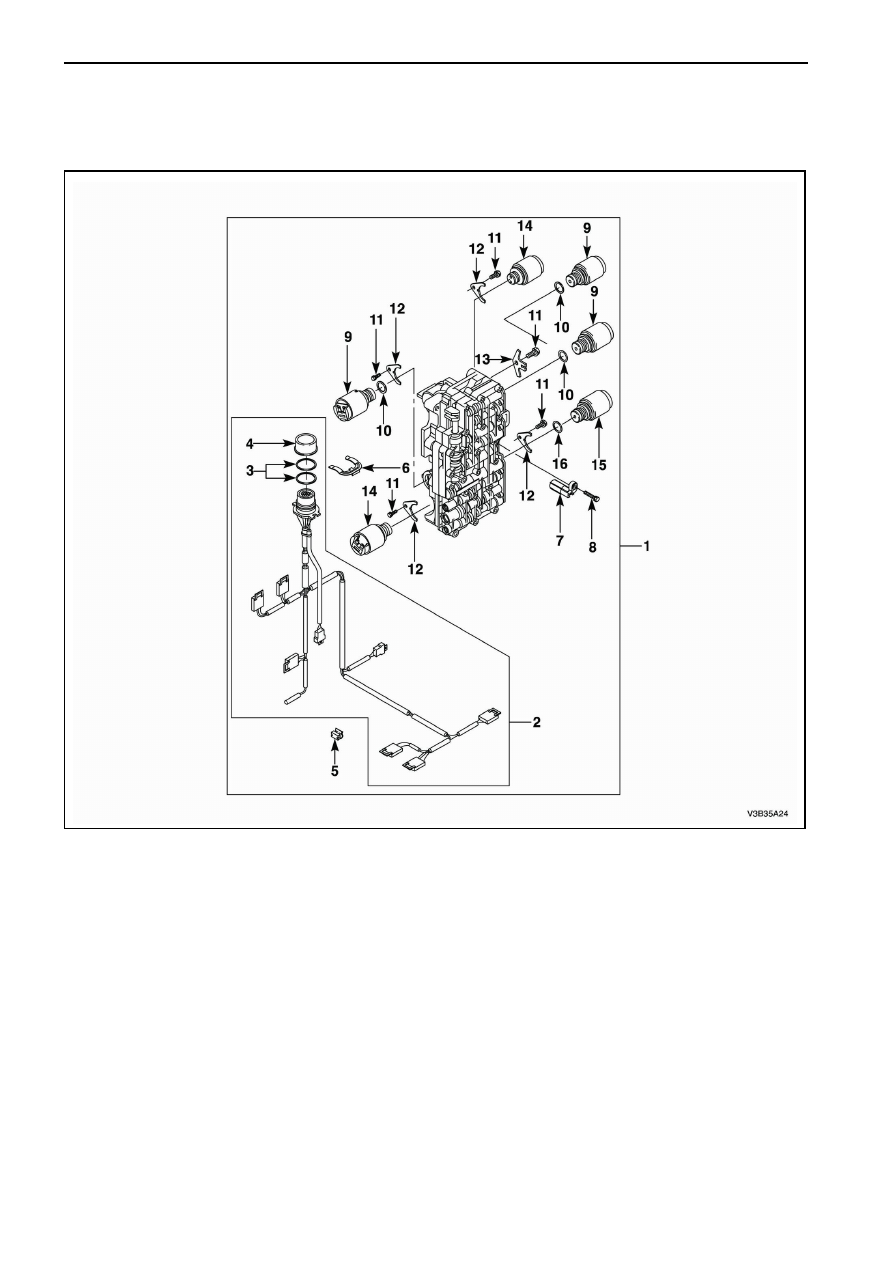

КОРПУС КЛАПАНОВ

1.  Управление корпусом клапанов
2.  Электропроводка корпуса клапанов
3.  Уплотнительное кольцо
4.  Пробка
5.  Держатель троса
6.  Стопорный зажим
7.  Датчик входной скорости
8.  Винт крышки

9.  Клапан соленоида
10.  Винт крышки
11.  Винт фиксирующей пластины
12.  Фиксирующая пластина
13.  Винт крышки
14.  Клапан соленоида
15.  Клапан соленоида
