АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 61

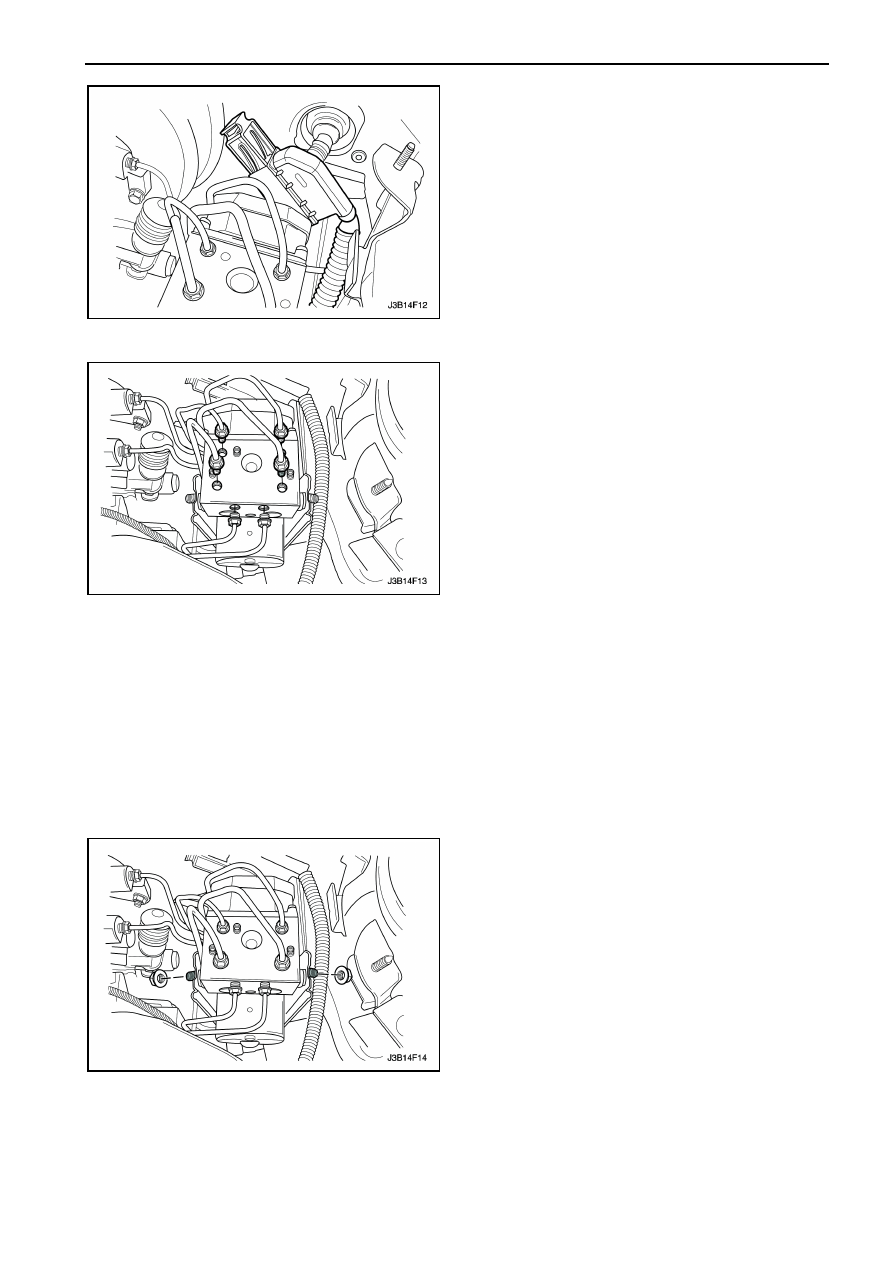

АБС 5.3 В СБОРЕ

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

автомобилем

идентична)



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините

31-штырь

разъема

электропроводки АБС из гнезда ЭБУТ.

3.  Накройте  полотенцем  разъем  и  гнездо  во

избежание попадания тормозной жидкости.



Примечание:  Будьте  осторожны,  чтобы  не
допустить  попадания  воздуха  в  гидравлический
модулятор  или  внутрь  тормозных  трубок  от
главного  тормозного  цилиндра.  Если  все  же
воздух попал внутрь гидравлического модулятора,
то  необходимо  прокачать  его  с  использованием
сканера,  программированным  для  АБС 5.3
тормозов.  До  тех  пор,  пока  воздух  не  попадет  в
систему, обычная прокачка будет достаточной.

4.  Снимите  тормозные  трубки  с  гидравлического

модулятора.

Может

быть

необходимым

ослабление гаек тормозных трубок на главном
тормозном

цилиндре,

чтобы

отодвинуть

трубки.

5.  Ослабьте  гайки  крепления  на  гидравлическом

модуляторе.

6.  Отодвиньте  тормозные  трубки  в  сторону  на

достаточное  расстояние,  чтобы  можно  было
снять  гидравлический  модулятор  АБС 5.3
тормозов с кронштейна крепления.

7.  Затяните  гайки  тормозных  трубок  на  главном

тормозном  цилиндре  для  избежания  утечки
тормозной жидкости.

8.  Закупорьте концы тормозных трубок.



Процедура установки

1.  Установите  гидравлический  модулятор  АБС

5.3  тормозов  на  кронштейн  крепления  и
закрутите гайки крепления.

Затяжка

Затяните  гайки  крепления  АБС 5.3 тормозов
моментом 15 Нм.

2.  Открутите резьбовые пробки и установите все

тормозные трубки.

Затяжка

Затяните  гайки  крепления  тормозных  трубок
моментом 22 Нм.

3.  Подсоедините

31-штырь

разъема

J1

электропроводки.

4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

5.  Прокачайте  систему.  Смотрите  Раздел  4А,

Гидравлический привод тормозов.



4F – 62  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

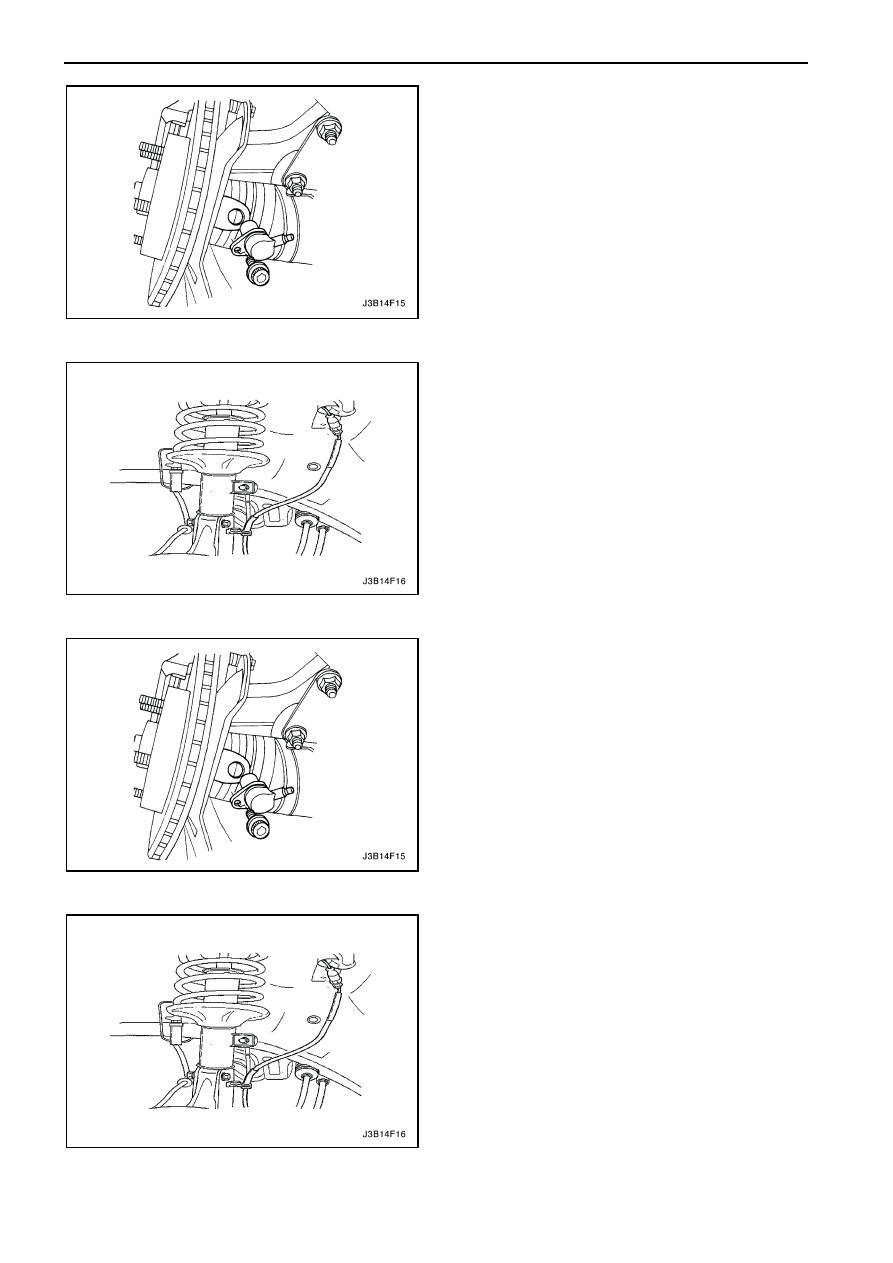

ДАТЧИК СКОРОСТИ
ПЕРЕДНЕГО КОЛЕСА



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините  электрический  разъем  датчика

скорости переднего колеса.

3.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

4.  Снимите колесо. Смотрите Раздел 2Е, Шины и

диски.

5.  Поверните  рулевое  колесо  для  более  легкого

доступа  к  датчику  скорости.  Он  расположен  в
задней  части  поворотного  кулака  рядом  с
наконечником рулевой тяги.

6.  Открутите  болт  и  снимите  датчик  скорости

переднего колеса с поворотного кулака.


7.  Высвободите

сквозную

втулку

для

электропроводки  датчика  скорости  колеса  и
гидравлической  трубки  от  стойки.  Снимите
электропроводку  датчика  скорости  колеса  так,
чтобы разъем мог проходить через отверстие в
стойке.

8.  Высвободите

электропроводку

датчика

скорости колеса с держателя втулки и хомутов
и вытяните ее через крыло.





Процедура установки

1.  Установите  датчик  скорости  переднего  колеса

к  поворотному  кулаку.  Закрепите  датчик
болтом.

Затяжка

Затяните  болт  крепления  датчика  скорости
переднего колеса моментом 8 Нм.










2.  Расположите

электропроводку

датчика

скорости переднего колеса в отсеке двигателя,
введите  ее  внутрь  втулки  и  закрепите  втулку
внутри отверстия в стойке.

3.  Закрепите

электропроводку

внутри

держателей втулки и хомутов под крылом.

4.  Установите  колесо.  Смотрите  Раздел  2Е,

Шины и диски.

5.  Опустите автомобиль.
6.  Подсоедините  электрический  разъем  датчика

скорости переднего колеса.

7.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.





АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 63

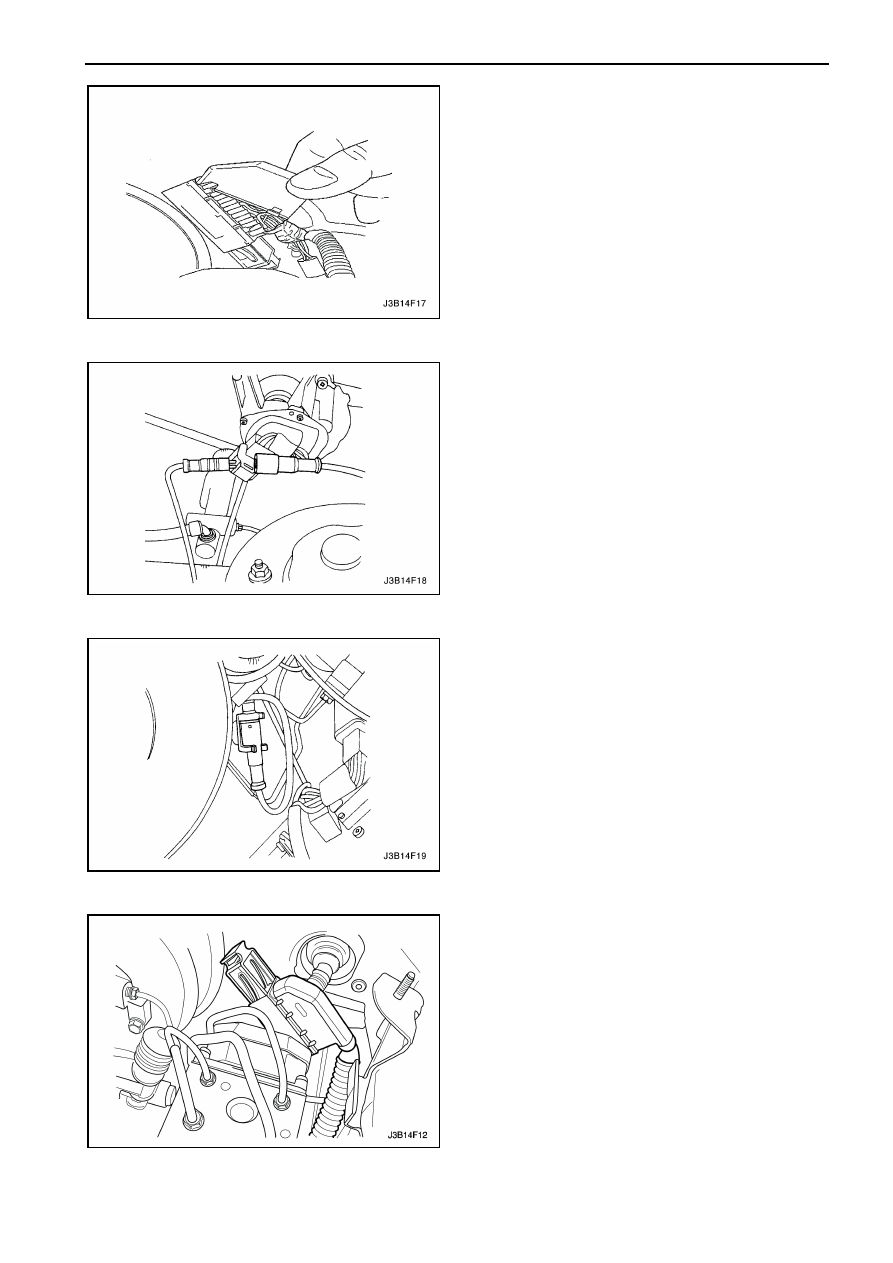

ПРОВОДКА ДАТЧИКА
СКОРОСТИ ПЕРЕДНЕГО
КОЛЕСА

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

автомобилем

идентична)

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините разъем с ЭБУТ.
3.  Снимите

соответствующие

датчики

с

разъемов:

•

  Правая  сторона – клеммы 4 (белый)  и  5

(серый).

•

  Левая сторона – клеммы 6 (коричневый)  и

7 (светло голубой).

4.  Обе  провода  датчика  скорости  колеса

отделяются  от  проводки  АБС  сразу  же  после
разъема АБС по тормозной усилитель сторону
разъема

АБС.

Правая

сторона

электропроводки  датчика  скорости  колеса,
пересекает  верхнюю  часть  перегородки (fire
wall)  к  правой  стороне  крыла.  Левая  сторона
электропроводки датчика скорости колеса идет
непосредственно к левой стороне крыла.

5.  Высвободите  провод  датчика  скорости  колеса

с электропроводки.

6.  Снимите

электрический

разъем

датчика

скорости переднего колеса со стяжного хомута
и отсоедините провод от разъема датчика.

Процедура установки

1.  Установите

проводку

датчика

скорости

переднего колеса.

2.  Подсоедините  электрический  разъем  датчика

скорости переднего колеса и закрепите внутри
хомутов.

3.  Замените провод внутри электропроводки.
4.  Введите  клеммы  внутрь  разъема  так,  как  они

находились до снятия.

•

  Правая  сторона – клеммы 4 (белый)  и  5

(серый).

•

  Левая сторона – клеммы 6 (коричневый)  и

7 (светло голубой).

5.  Подсоедините разъем ЭБУТ.
6.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

4F – 64  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

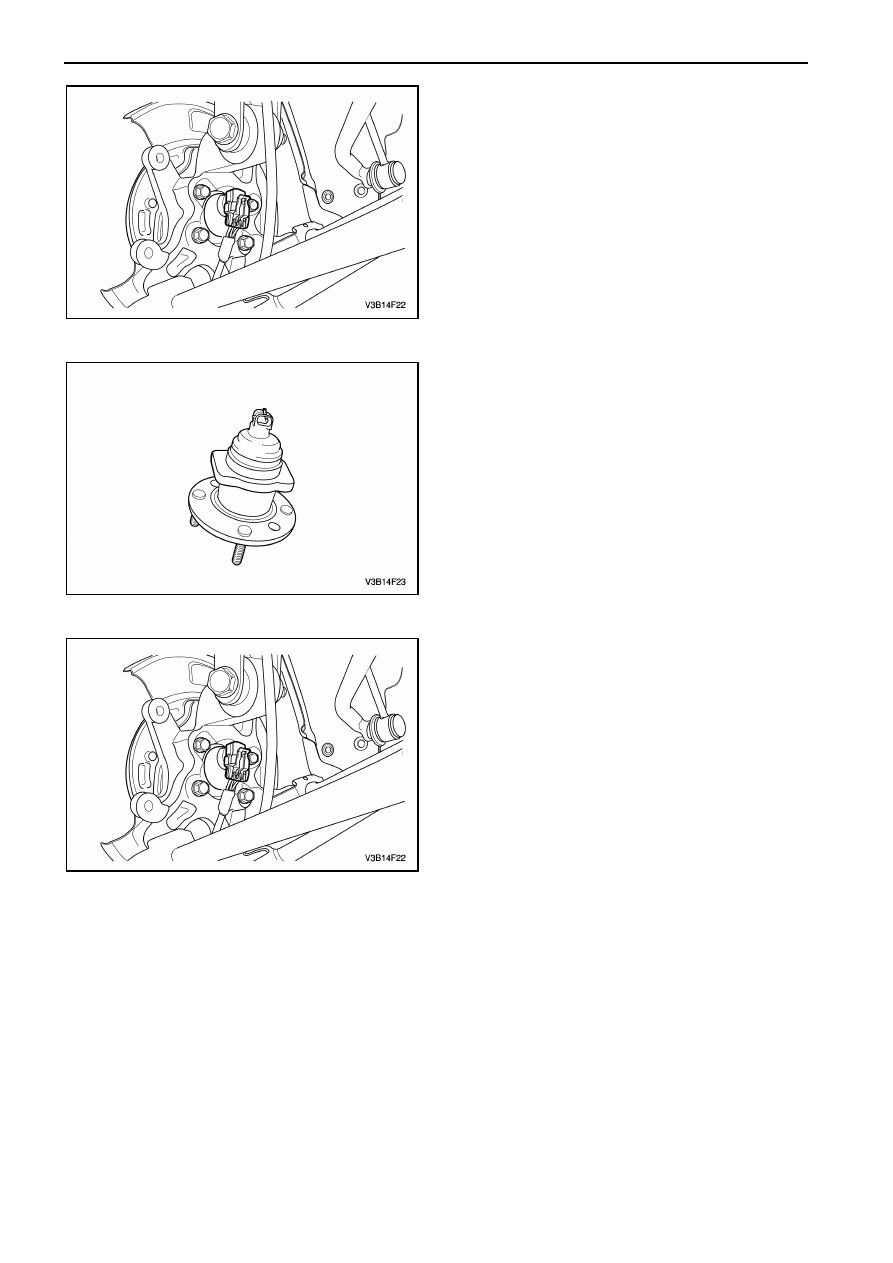

ДАТЧИК СКОРОСТИ ЗАДНЕГО
КОЛЕСА



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

3.  Отсоедините  электрический  разъем  датчика

скорости заднего колеса.






4.  Снимите заднюю ступицу колеса с поворотного

кулака  в  сборе,  потому  что  датчика  скорости
колеса не заменяется в отдельности.















Процедура установки

1.  Установите  заднюю  ступицу  колеса  на

поворотный кулак.

Затяжка

Затяните  болт  крепления  задней  ступицы
колеса к поворотному кулаку моментом 65 Нм.

2.  Подсоедините  электрический  разъем  датчика

скорости заднего колеса.
