АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 49

ДКН С0161– Неисправность цепи включателя АБС тормозов (Продолжение)



Шаг

Действие

Величина

Да

Нет

14

При  необходимости

произведите

ремонт

или

замените разъем или электропроводку.
Завершен ли ремонт?

-

Система в

порядке

-

15

Замените блок управления ЭБУТ.
Завершен ли ремонт?

-

Система в

порядке

-



4F – 50  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

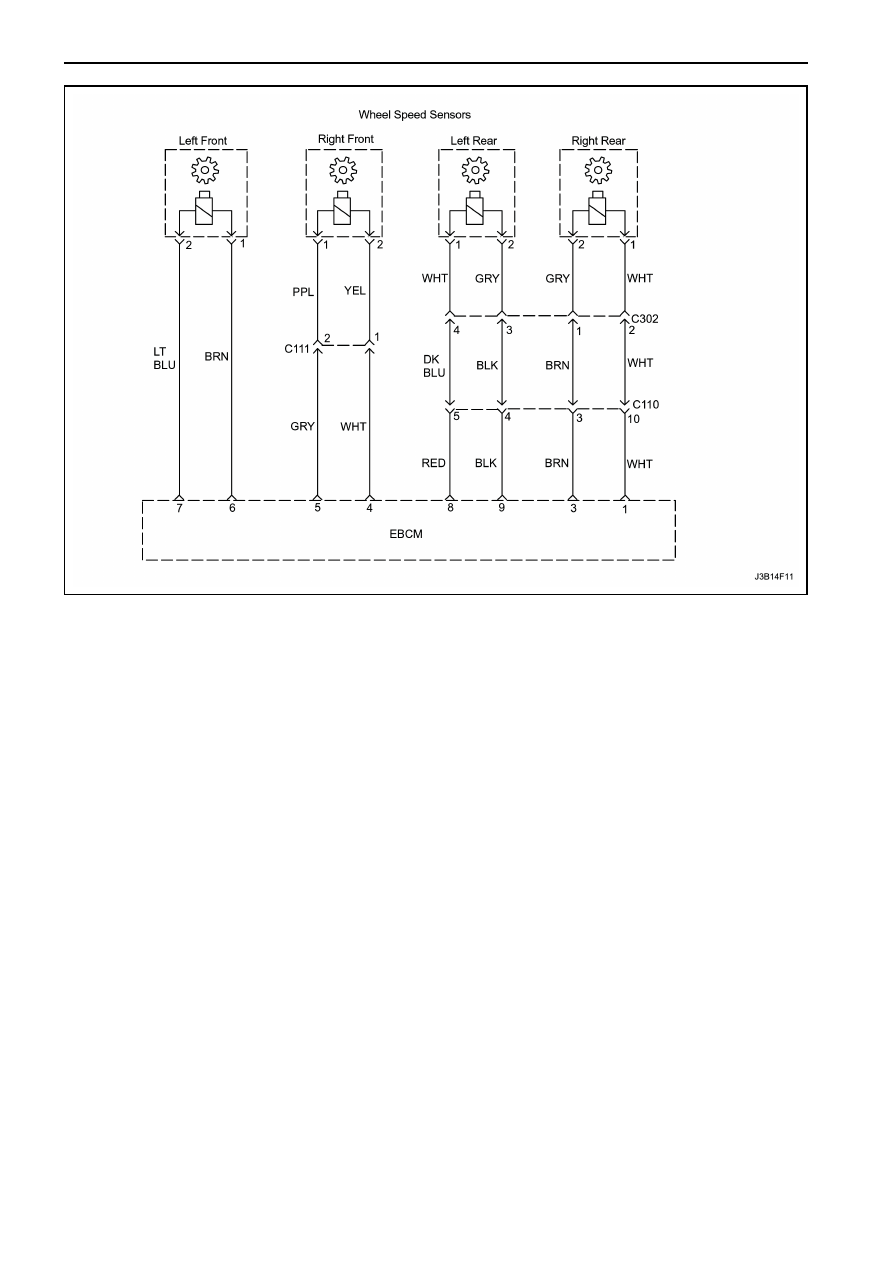

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) С0245





ПОГРЕШНОСТЬ ЧАСТОТЫ ДАТЧИКА СКОРОСТИ КОЛЕСА


Описание цепи
Зубчатое

колесо  вырабатывает  импульсы

напряжения, когда зубья проходят мимо датчика
скорости  колеса.  Каждая  серия  зубец – зазор –
зубец на зубчатом колесе производят импульсы.
Электронный блок управления тормозов (ЭБУТ)
использует

частоту

этих  импульсов

для

определения  скорости  колеса.  Производимое
напряжение  зависит  от  зазора  между  датчиком
скорости  колеса  и  зубчатым  колесом  и  от
скорости вращения колеса.
Диагностика
Этот ДКН будет устанавливаться, когда ЭБУТ не
может  определить  какой  из  датчиков  скорости
колеса  является  причиной  неисправности.
Необходимо  проверить  все  датчики  скорости
колеса  и  связанные  с  ними  провода  для
определения причины ДКН.
Причины

•

  Неверное  количество  зубьев  на  зубчатом

колесе.

•

  Поломка  или  повреждение  зубьев  на

зубчатом колесе.

•

  Обрыв  или  замыкание  в  проводке  датчика

скорости колеса.

Отсутствие действия
Антиблокировочная  система  (АБС)  тормозов  не
функционирует  и  индикаторная  лампа  АБС
горит.

Описание проверки
Нижеследующие  номера  направляют  к  тем  или
иным шагам в диагностической таблице.
1.  Этот  шаг  начинает  проверку  датчиков

скорости передних колес.

3.  Этот  шаг  проверяет  на  неисправность

одного из передних зубчатых колес.

5.  Этот  шаг  проверяет  датчики  скорости

передних колес.

7.  Этот  шаг  проверяет  на  замыкание  в

электропроводке

датчика

скорости

переднего колеса.

9.  Этот

шаг

проверяет

на

обрыв

в

электропроводке

датчика

скорости

переднего колеса.

11.  Этот  шаг  начинает  проверку  датчиков

скорости задних колес.

13.  Этот  шаг  проверяет  на  неисправность

одного из задних зубчатых колес.

15.  Этот шаг проверяет датчики скорости задних

колес.

17.  Этот  шаг  проверяет  на  замыкание  в

электропроводке  датчика  скорости  заднего
колеса.

19.  Этот

шаг

проверяет

на

обрыв

в

электропроводке  датчика  скорости  заднего
колеса





АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 51


Вспомогательные пункты при диагностике
ДКН  С0245  может  быть  установлен  путем
выполнения  автоматического  теста  сканера,
если  показания  угла  открытия  дроссельной
заслонки  не  улучшаются  в  режиме  перечня
данных.  В  этом  случае  сотрите  все  ДКН,
отсоедините сканер и проведите дорожный тест
автомобиля  со  скоростью  минимум  12  км/час
чтобы увидеть, если установится ДКН.
Проверьте  зубчатые  колеса  на  большие
канавки,  зарубки,  отметины  и  т.  д.,  которые
могут  воздействовать  на  сигналы  зубьев  на
датчике  скорости  автомобиля.  Также  проверьте
на  образование  инородных  налетов  в  зазоре

между зубьями зубчатого колеса, этот материал
может быть причиной этой неисправности.
Сильно  изношенная  ступица / подшипник  в
сборе  могут  привести  к  этой  неисправности.
Зазор  между  датчиком  скорости  колеса  и
зубчатым колесом может сильно изменяться из-
за люфта подшипника.
Если

на

автомобиле

установлена

ненадлежащая  ступица  в  сборе  или  передний
внешний  шарнир  равных  угловых  скоростей,
одно  зубчатое  колесо  с  неверным  количеством
зубьев,  этот  ДКН  может  быть  установлен.
Убедитесь,  что  передние  и  задние  зубчатые
колеса имеют 47 и 29 зубьев соответственно.



ДКН С0245– Погрешность частоты датчика скорости колеса



Шаг

Действие

Величина

Да

Нет

1

Визуально  проверьте  проводку  датчиков  скорости
передних колес.
Поврежден ли какой-нибудь из датчиков?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Проверьте на правильность установки на автомобиле
внешнего  шарнира  равных  угловых  скоростей.
Переднее зубчатое  колесо имеет 47 зубьев и заднее
колесо – 29 зубьев.
Завершен ли ремонт?

-

Система в

порядке

 -

3

Проверьте

предохранитель EF2 в

блоке

предохранителей двигателя.
Не функционирует ли один из них?

-

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Замените  неисправный  внешний  шарнир  равных
угловых скоростей новым.
Завершен ли ремонт?

-

Система в

порядке

 -

5

1.  Отсоедините  электропроводку  датчика  скорости

колеса с разъемов датчика скорости колеса.

2.  Измерьте сопротивление датчика скорости колеса

на клеммах разъема датчика скорости колеса.

Находится

ли

измеренная

величина  падения

сопротивления в пределах установленной величины?

1280-1920

Ω



 Смотрите

Шаг 7

Смотрите

Шаг 6

6

Замените неисправный датчик скорости колеса.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Отсоедините разъем блока управления АБС.
2.  Проверьте  каждую  проводку  датчика  скорости

колеса  на  замыкание  провода  между  его
проводами,

с

помощью

подсоединенного

цифрового  вольтметра  к  двум  клеммам  на
разъеме  датчика  скорости  колеса  со  стороны
электропроводки.

3.  Также проверьте каждый провод электропроводки

всех  датчиком  скорости  колеса  на  замыкание  на
массу от клемм разъема.

Имеется  ли  замыкание  или  в  электропроводке  или  в
самом датчике?

-

 Смотрите

Шаг 8

Смотрите

Шаг 9

8

Произведите

ремонт

замыкания

провода

от

электропроводки к массе.
Завершен ли ремонт?

-

Система в

порядке

 -



4F – 52  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

ДКН С0245– Погрешность частоты датчика скорости колеса (Продолжение)



Шаг

Действие

Величина

Да

Нет

9

Проверьте  на  целостность  провода  цепей  обоих
передних датчиков  скорости  колеса  между  разъемом
АБС  и  разъемом  датчика  скорости  колеса  в  каждой
стороне автомобиля.
1.  На  левой  стороне  разъема  АБС  используются

клеммы 6 и 7.

2.  На  правой  стороне  разъема  АБС  используются

клеммы 4 и 5.

В хорошем ли состоянии оба провода?

-

 Смотрите

Шаг 11

Смотрите

Шаг 10

10

Произведите  ремонт  обнаруженной  неисправности
электропроводки датчика скорости переднего колеса.
Завершен ли ремонт?

-

Система в

порядке

-

11

1.  Визуально проверьте проводку датчиков скорости

левых колес.

2.  Проверьте  правильность  установки  датчиков

скорости колеса и надежность креплений стяжных
болтов.

Имеется ли какое-нибудь повреждение?

-

Смотрите

Шаг 12

Смотрите

Шаг 13

12

При

необходимости

произведите

ремонт

или

замените необходимую часть.
Завершен ли ремонт?

-

Система в

порядке

-

13

Снимите  каждый  датчик  скорости  колеса  с  задних
кулаков  и  тщательно  проверьте  зубчатые  колеса  и
отверстия крепления датчиков скорости колеса.
1.  Проверьте на повреждение или отсутствие зуба.
2.  Проверьте

на

правильность

расположения

зубчатого колеса под датчиком скорости колеса.

Имеется  ли  какое-нибудь  повреждение  на  датчиках
скорости колеса?

-

Смотрите

Шаг 14

Смотрите

Шаг 15

14

Замените неисправную заднюю ступицу колеса.
Завершен ли ремонт?

-

Система в

порядке

-

15

1.  Отсоедините  электропроводку  датчика  скорости

заднего  колеса  с  разъема  датчика  скорости
колеса.

2.  Измерьте сопротивление датчика скорости колеса

на клеммах разъема.

Находится

ли

измеренная

величина  падения

сопротивления  обоих  датчиков  скорости  колеса  в
пределах установленной величины?

1280-1920

Ω



Смотрите

Шаг 17

Смотрите

Шаг 16

16

Замените неисправный датчик скорости колеса.
Завершен ли ремонт?

-

Система в

порядке

-

17

1.  Разъем  блока  управления  АБС  должен  быть  все

еще отсоединенным.

2.  Проверьте  каждую  электропроводку  датчиков

скорости  колеса  на  замыкание  между  их
проводами,

с

помощью

подсоединенного

цифрового  вольтметра  к  двум  клеммам  разъема
датчика

скорости

колеса

со

стороны

электропроводки.

3.  Также  проверьте  провод  датчика  скорости

каждого  колеса  на  замыкание  на  массу  от  клемм
разъема.

Имеется  ли  замыкание  в  каком-нибудь  проводе
датчика скорости колеса?

-

Смотрите

Шаг 18

Смотрите

Шаг 19

18

Произведите  ремонт  замыкания  на  массу  в
электропроводке или в проводе массы.
Завершен ли ремонт?

-

Система в

порядке

-
