Daewoo Lacetti (2004 год). Руководство - часть 130



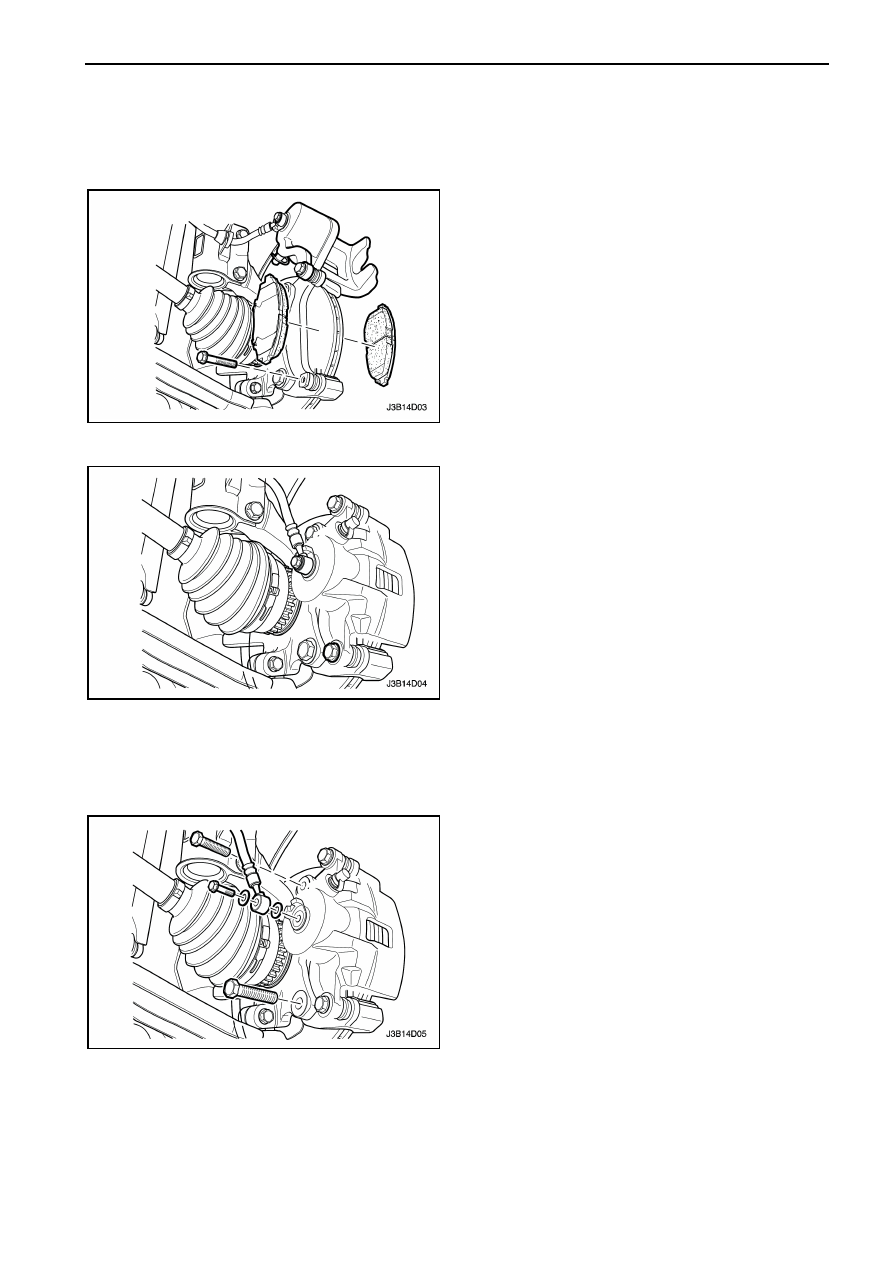

ПЕРЕДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ  4D – 3

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

КОЛОДКИ И НАКЛАДКИ



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Снимите  передние  колеса.  Смотрите  Раздел

2Е, Шины и диски.

3.  Открутите  нижний

болт  стяжной  рамы

суппорта в сборе.

Внимание:  Снятие  суппорта  в  сборе  не
обязательно при замене тормозных накладок.
4.  Вытяните крепление поршня суппорта вверх.
5.  Снимите тормозные накладки.



Процедура установки

1.  Измерьте  минимальную  толщину  тормозных

накладок.  Смотрите  "Проверка  тормозных
накладок" в этом разделе.

2.  Установите

тормозные

накладки

внутрь

суппорта.

3.  При  необходимости  надавите  на  поршень

внутрь.

Примечание:  Будьте  осторожны,  чтобы  не
повредить  манжету  поршня  при  вытягивании
корпуса поршня.
4.  Опустите  корпус  поршня  суппорта  на  стяжную

раму и закрутите нижний болт.

Затяжка

Затяните  болты  крепления  стяжной  рамы  к
корпусу суппорта моментом 27 Нм.

5.  Установите  колеса.  Смотрите  Раздел  2Е,

Шины и диски.

6.  Опустите автомобиль.


СУППОРТ В СБОРЕ



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Отметьте  положение  передних  колес  по

отношению к ступице колеса и снимите колеса.
Смотрите Раздел 2Е, Шины и диски.

3.  Открутите  болт  крепления  тормозного  шланга

к суппорту и снимите шайбу.

4.  Отсоедините  тормозной  шланг  и  закупорьте

открытые  места  в  суппорте  и  шланге  для
предотвращения

загрязнения

тормозной

жидкости.

5.  Открутите  болты  крепления  суппорта  с

поворотного  кулака  и  снимите  тормозной
суппорт в сборе.



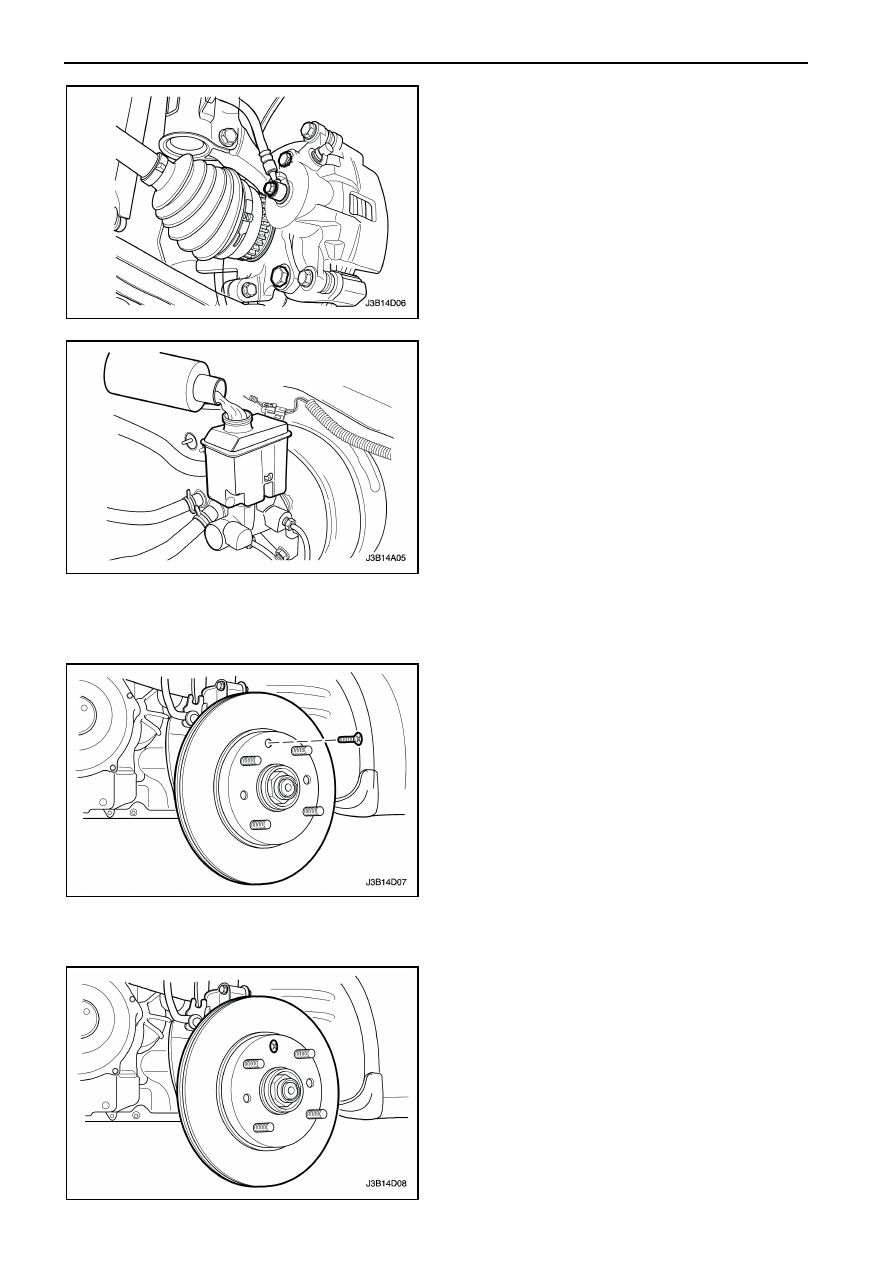

4D – 4  ПЕРЕДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ

Процедура установки

1.  Установите  тормозной  суппорт  и  закрутите

болты крепления.

Затяжка

Затяните

болты

крепления

тормозного

суппорта  к  поворотному  кулаку  моментом 95
Нм.

2.  Подсоедините тормозной шланг.

Затяжка

Затяните  болт  крепления  штуцера  тормозного
шланга впуска к суппорту моментом 40 Нм.




3.  Установите передние колеса. Смотрите Раздел

2Е, Шины и диски.

4.  Опустите автомобиль.
5.  Заполните  бачок  тормозной  жидкости  чистой

тормозной

жидкостью

до

необходимого

уровня.

6.  Прокачайте  тормозной  суппорт.  Смотрите

Раздел

4А,

Гидравлическая

система

тормозов.

7.  Повторно

проверьте

уровень

тормозной

жидкости.

Примечание: Не  управляйте автомобилем до тех
пор,  пока  педаль  тормоза  не  будет  иметь
соответствующий  натяг,  в  противном  случае  это
может привести к ненадлежащему торможению.
8.  Периодически  нажимайте  на  педаль  тормоза

для обеспечения контакта тормозных накладок
с тормозным диском.



ТОРМОЗНОЙ ДИСК

Процедура снятия

Примечание: Не  допускайте свисания суппорта  в
сборе  с  тормозного  шланга.  Любое  внутреннее
сужение

шланга

будет

препятствовать

нормальному торможению.
Внимание:

Чтобы

обеспечить

одинаковое

торможение  на  обеих  колесах,  оба  тормозных
диска

должны

иметь

одинаково

гладкую

поверхность и одинаковую глубину задир. По этой
причине всегда заменяйте оба тормозных диска.
1.  Снимите  тормозной  суппорт  не  отсоединяя

тормозные  шланги.  Смотрите  "Тормозной
суппорт в сборе" в этом разделе.

2.  Открутите винты крепления тормозного диска к

ступице колеса.

3.  Снимите тормозной диск.

Процедура установки

1.  Проверьте

диск.

Смотрите

"Проверка

тормозного диска" в этом разделе.

2.  Установите  тормозной  диск  на  ступицу  колеса

и закрутите винты крепления.

Затяжка

Затяните винты крепления тормозного диска  к
ступице колеса моментом 4 Нм.

3.  Установите  тормозной  суппорт  в  сборе.

Смотрите  "Тормозной суппорт в сборе" в этом
разделе.



ПЕРЕДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ  4D – 5

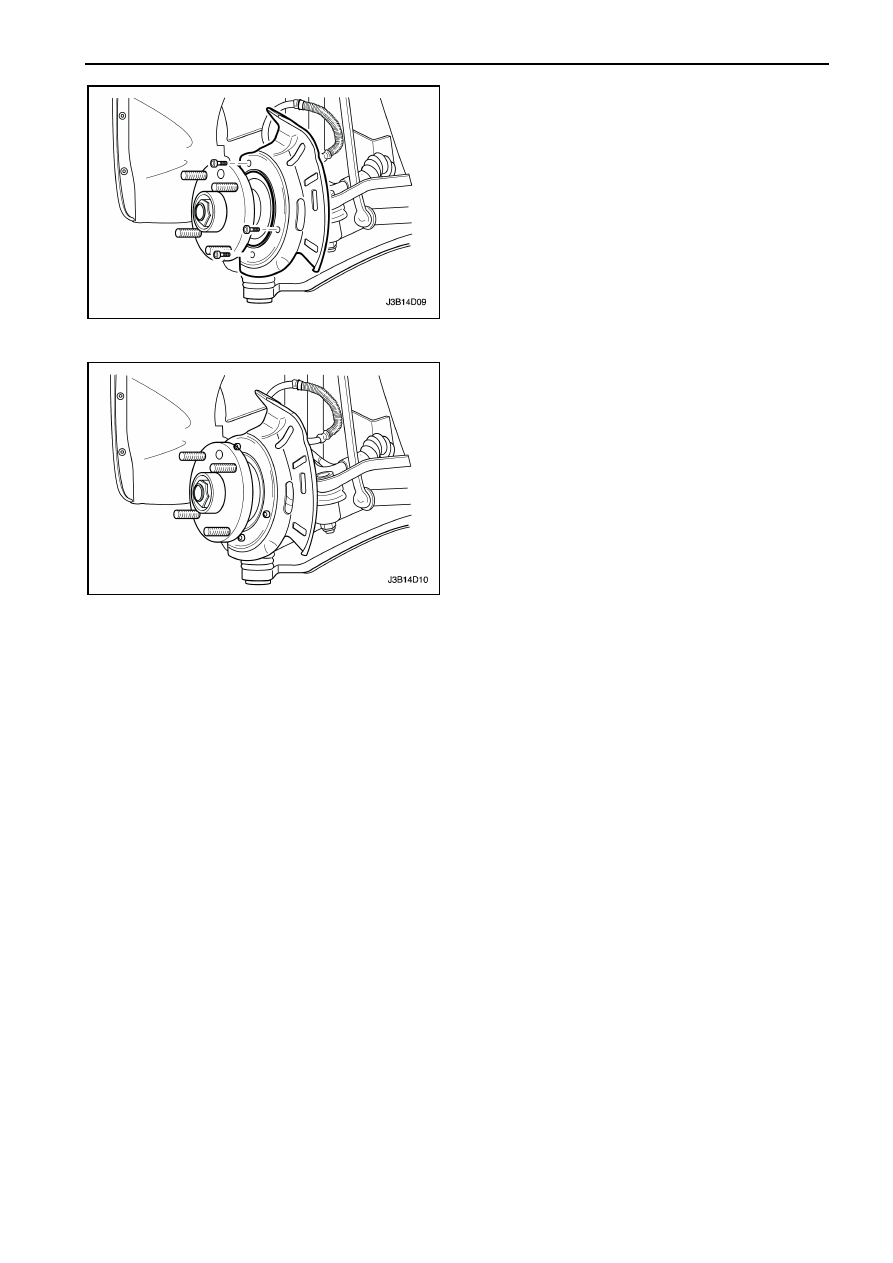

ТОРМОЗНОЙ ЩИТ



Процедура снятия

1.  Снимите

тормозной

диск.

Смотрите

"Тормозной диск" в этом разделе.

2.  Открутите

винты

тормозного

щита

с

поворотного кулака.

3.  Снимите тормозной щит.








Процедура установки

1.  Установите тормозной щит.
2.  Закрутите  тормозной  щит  на  поворотном

кулаке закрутив винты.

Затяжка

Затяните  винты  крепления  тормозного  щита  к
поворотному кулаку моментом 4 Нм.

3.  Установите

тормозной

диск.

Смотрите

"Тормозной диск" в этом разделе.

4D – 6  ПЕРЕДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ

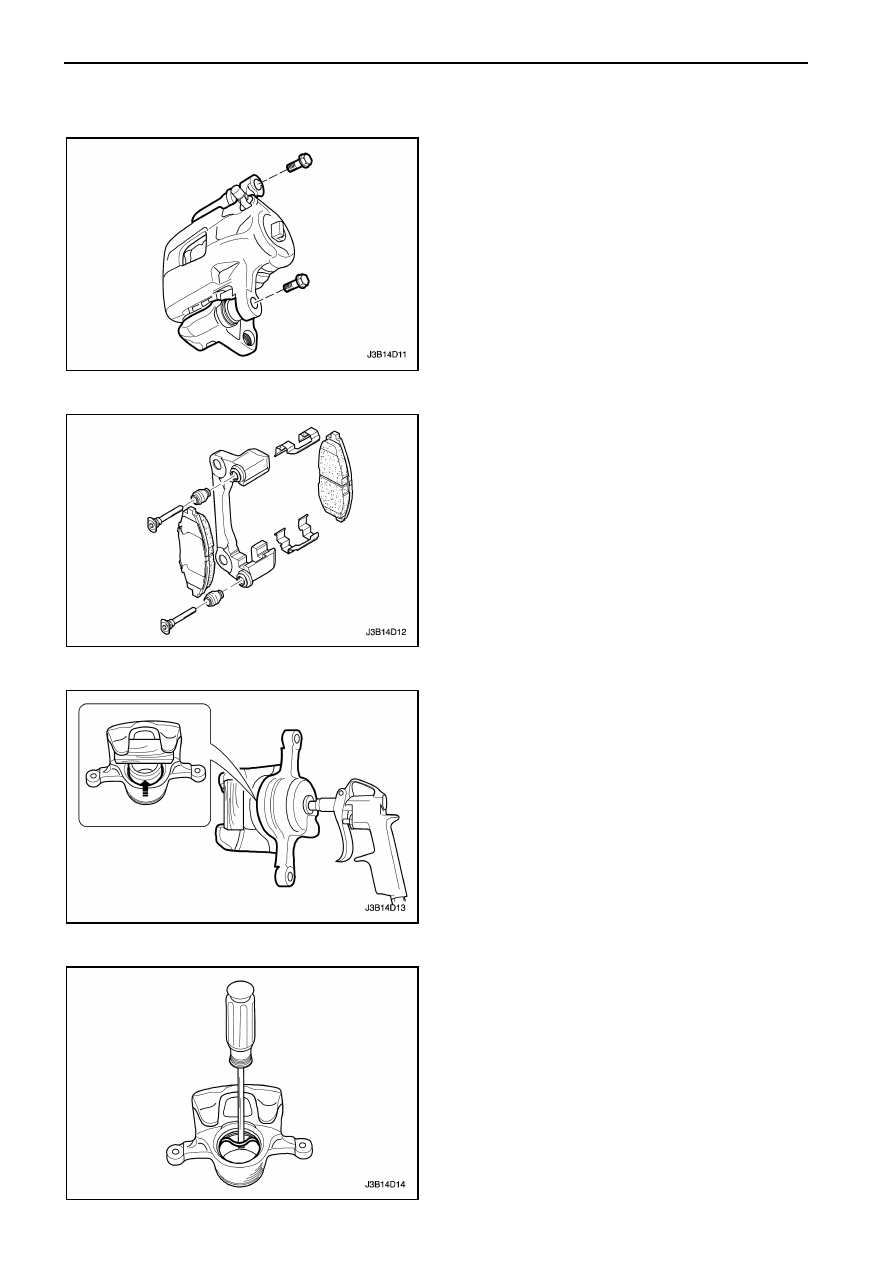

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ

КАПИТАЛЬНЫЙ РЕМОНТ
ТОРМОЗНОГО СУППОРТА



Процедура разборки

1.  Снимите тормозной суппорт в сборе. Смотрите

"Тормозной суппорт в сборе" в этом разделе.

2.  Снимите  направляющий  палец  суппорта,

соединяющий  корпус  поршня  со  стяжной
рамой.







3.  Снимите

комплект

передних

тормозных

накладок  с  суппорта.  Смотрите  "Колодка  и
накладки" в этом разделе.














ПРЕДОСТЕРЕЖЕНИЕ:

Не

располагайте

пальцы

рук

впереди

поршней

для

предохранения  их  падения,  когда  применяете
сжатый  воздух.  Это  может  привести  к
серьезному повреждению.
Внимание:  Введите  кусок  твердой  древесины
внутрь корпуса суппорта при снятии поршня.
4.  Используя  сжатый  воздух,  продуйте  корпус

поршня и снимите внешнюю манжету поршня.








5.  Снимите внутреннюю манжету.
