РАЗДЕЛ 4С



ВАКУУМНЫЙ УСИЛИТЕЛЬ



СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА ………………

4С-1

Спецификация моментов
затяжек ………………………….

4С-1

ДИАГНОСТИКА ……………………

4С-1

Функциональная проверка
вакуумного усилителя
тормозов…………….. ………….

4С-1

ОБСЛУЖИВАНИЕ И РЕМОНТ …

4С-2

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

4С-2

Вакуумный шланг ………………

4С-2

Вакуумный усилитель в сборе .

4С-2

ОСНОВНОЕ

ОПИСАНИЕ

И

РАБОТА СИСТЕМ ………………...

4С-6

Вакуумный усилитель
тормозов …………………………

4С-6




ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Гайка крепления усилителя к кронштейну (Автомобиль с правосторонним управлением) 22
Гайка  крепления  усилителя  к  перегородке  отсека  двигателя  (Автомобиль  с
левосторонним управлением)

22

Шестигранная гайка усилителя и хомут штока

18

Штуцеры тормозных трубок

16



ДИАГНОСТИКА



ФУНКЦИОНАЛЬНАЯ
ПРОВЕРКА ВАКУУМНОГО
ТОРМОЗНОГО УСИЛИТЕЛЯ

1.  При  не  работающем  двигателе,  устраните

вакуум (разрежение) несколько раз нажав на
педаль тормоза.

2.  Нажмите педаль вниз и удерживайте в этом

положении.

3.  Запустите двигатель.

4.  Усилитель  в  порядке,  если  педаль  падает,

потому  что  появляется  дополнительная
сила.

Если  педаль  тормоза  не  падает,  в  вакуумной
системе

(вакуумные

шланги,

контрольный

клапан и т. д.) возможно имеется неисправность
и необходимо провести проверку.
Если  дефект  не  обнаружен  при  проверке
вакуумной  системы,  неисправность  находится  в
самом вакуумном усилителе.

4С – 2  ГИДРОВАКУУМНЫЙ  УСИЛИТЕЛЬ  ТОРМОЗОВ

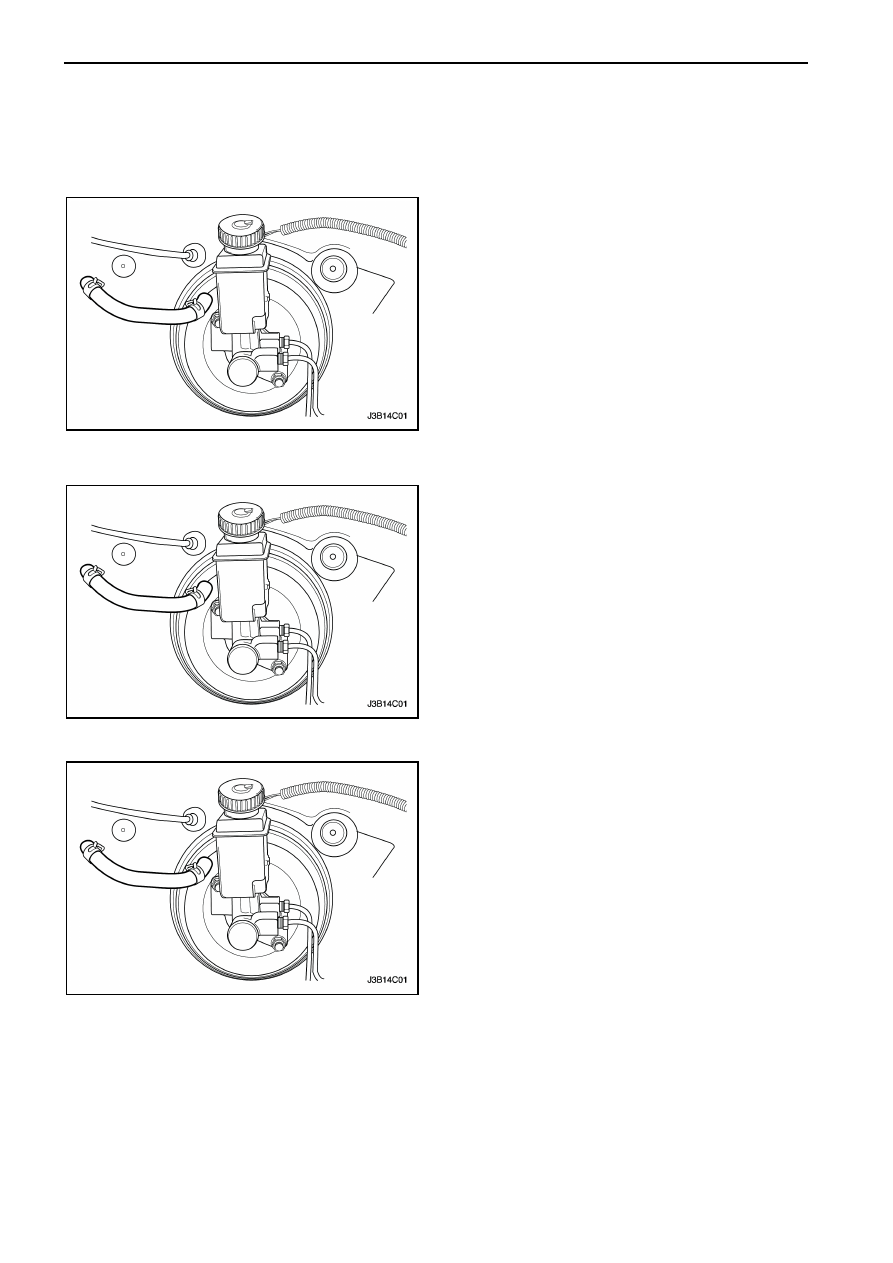

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ВАКУУМНЫЙ ШЛАНГ



Процедура снятия

1.  Разверните  зажим  (хомут)  на  соединении

вакуумного

шланга

на

во

впускном

трубопроводе  и  слегка  сдвиньте  зажим  по
направлению к тормозному усилителю.

2.  Вытяните  шланг  с  соединения  гаек.  Если

шланг  не  движется  легко  или  изношен,
выбросите шланг.

3.  Разверните  зажим  на  соединении  вакуумного

шланга  к  тормозному  усилителю  и  сдвиньте
зажим от тормозного усилителя.

4.  Снимите вакуумный шланг.



Процедура установки

1.  Установите  вакуумный  шланг  и  убедитесь  в

надежности соединения обеих концов.

2.  Проверьте  функцию  тормозного  усилителя.

Смотрите

"Функциональная

проверка

вакуумного  тормозного  усилителя"  в  этом
разделе.











ТОРМОЗНОЙ УСИЛИТЕЛЬ В
СБОРЕ



Процедура снятия

1.  Снимите

главный

тормозной

цилиндр.

Смотрите  Раздел 4B, Главный  тормозной
цилиндр.





ГИДРОВАКУУМНЫЙ  УСИЛИТЕЛЬ  ТОРМОЗОВ    4С – 3

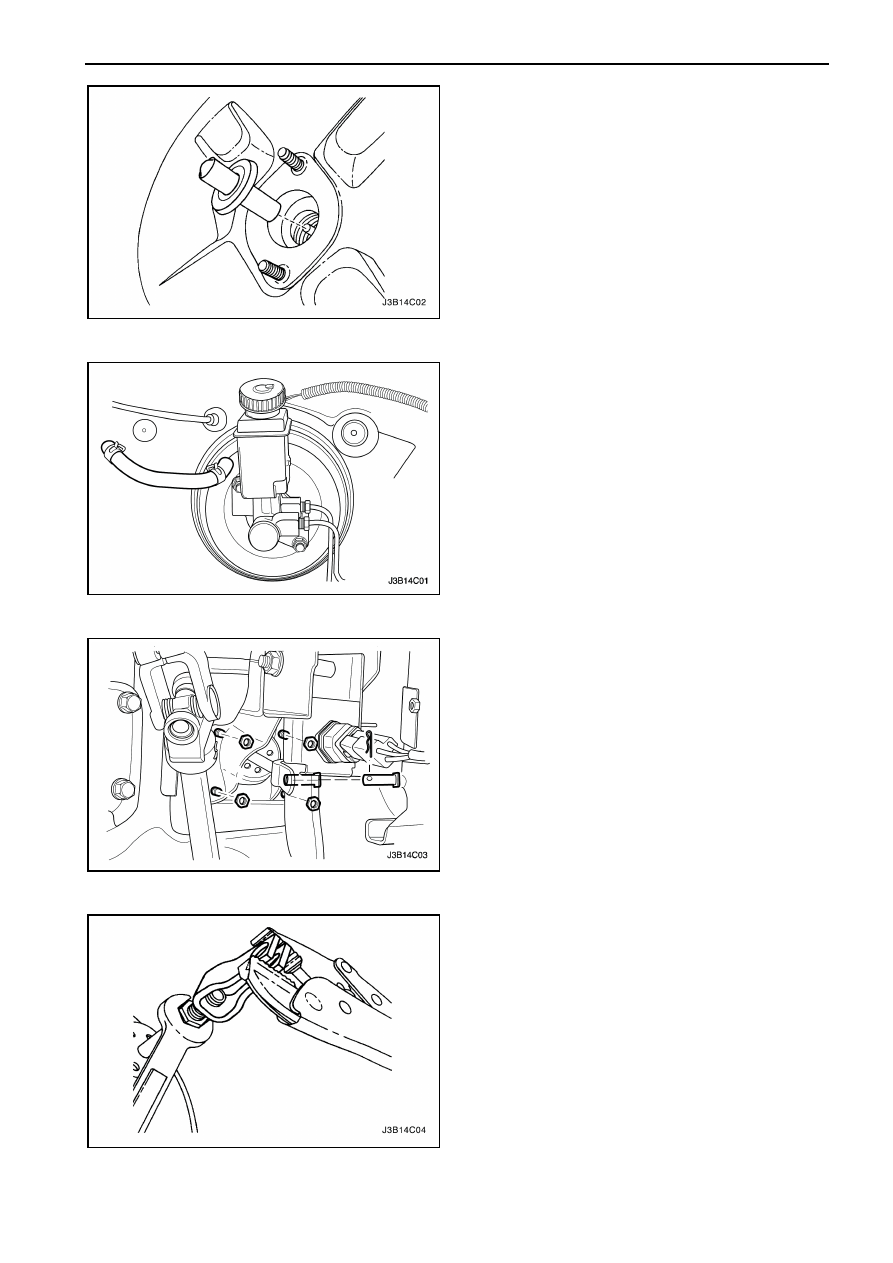

2.  Снимите  ось  и  резиновое  уплотнительное

кольцо.















3.  Снимите  хомут  на  соединении  вакуумного

шланга на усилителе.

4.  Отсоедините

включатель

стоп-фонаря

тормоза.

5.  Снимите пружину педали тормоза.
6.  Отсоедините  хомут  и  палец  штока  с

кронштейна педали в сборе. Смотрите Раздел
4А, Гидравлический привод тормозов.









7.  Открутите

гайки

крепления

тормозного

усилителя  со  шпилек,  выступающих  из
перегородки  отсека  двигателя  и  снимите
тормозной усилитель.

8.  Снимите резиновый пыльник.











9.  Удерживая  шестигранную  гайку,  открутите

вилку штока.

10.  Открутите шестигранную гайку со штока.



4С – 4  ГИДРОВАКУУМНЫЙ  УСИЛИТЕЛЬ  ТОРМОЗОВ

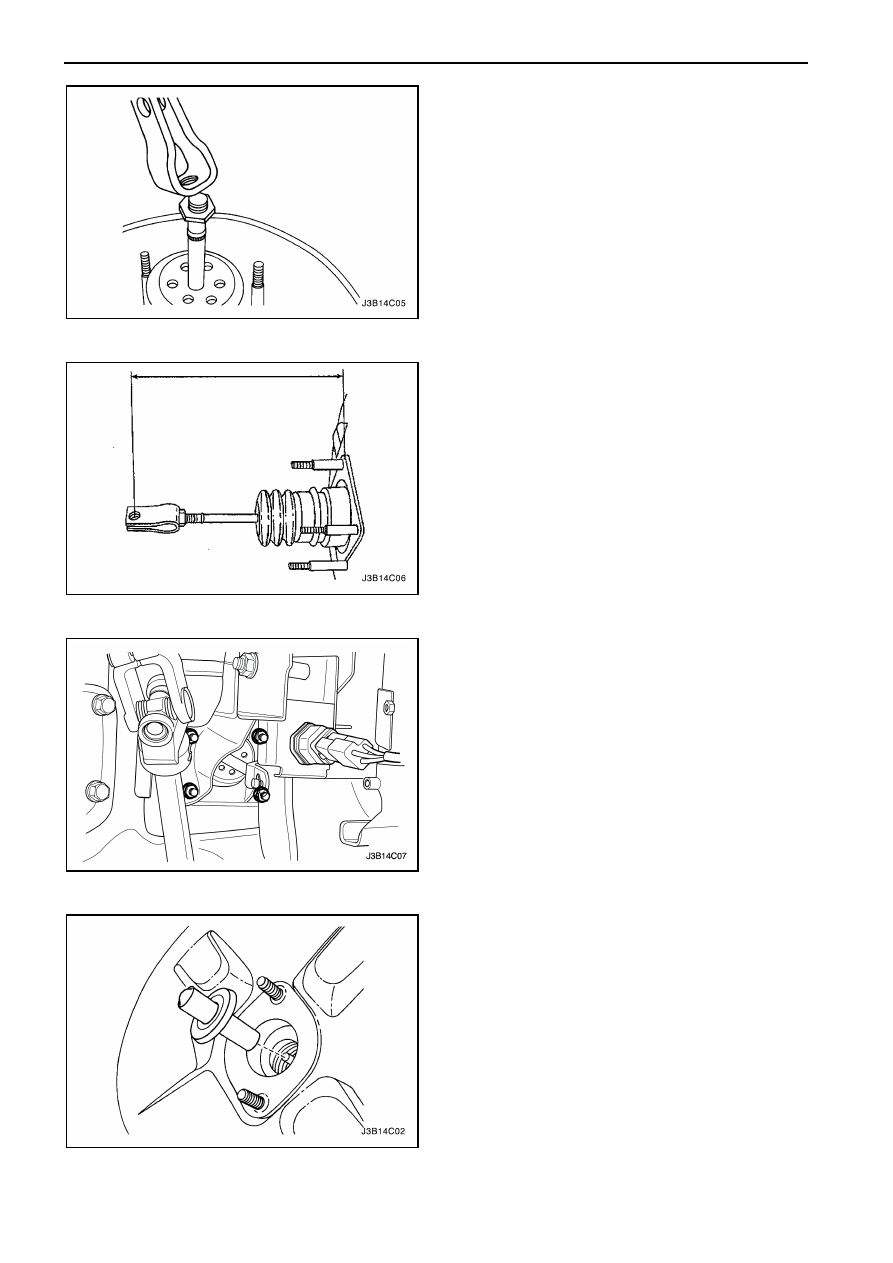

Процедура установки

1.  Проверьте шток и вилку штока на повреждение

и надлежащую стыковку.

2.  Закрутите  шестигранную  гайку  и  вилку  штока

на оси тормозного усилителя.

Затяжка

Затяните  шестигранную  гайку  и  вилку  штока
моментом 18 Нм.









3.  Измерьте  расстояние  от  усилителя  до  центра

отверстия вилки.

Внимание:  Это  расстояние  должно  составлять
120 мм.
Внимание:  Установите  резиновый  пыльник  на
тормозной усилитель.










4.  Закрутите

гайки

крепления

тормозного

усилителя к перегородке отсека двигателя.

Затяжка

Затяните

гайки

крепления

тормозного

усилителя  к  перегородке  отсека  двигателя
моментом 22 Нм.











5.  Прикрепите  ось  и  установите  резиновое

уплотнительное кольцо.

6.  Подсоедините  главный  тормозной  цилиндр  к

тормозному  усилителю.  Смотрите  Раздел  4В,
Главный тормозной цилиндр.

7.  Подсоедините  штуцеры  тормозных  трубок  к

гидравлическому модулятору, если имеется.

Затяжка

Затяните  штуцеры  тормозных  трубок  к
гидравлическому  модулятору  моментом  16
Нм.

Затяжка

Затяните

гайки

крепления

главного

тормозного цилиндра моментом 24 Нм.
