ГЛАВНЫЙ  ТОРМОЗНОЙ  ЦИЛИНДР    4В – 3

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ГЛАВНЫЙ ТОРМОЗНОЙ
ЦИЛИНДР В СБОРЕ

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

автомобилем

идентична)



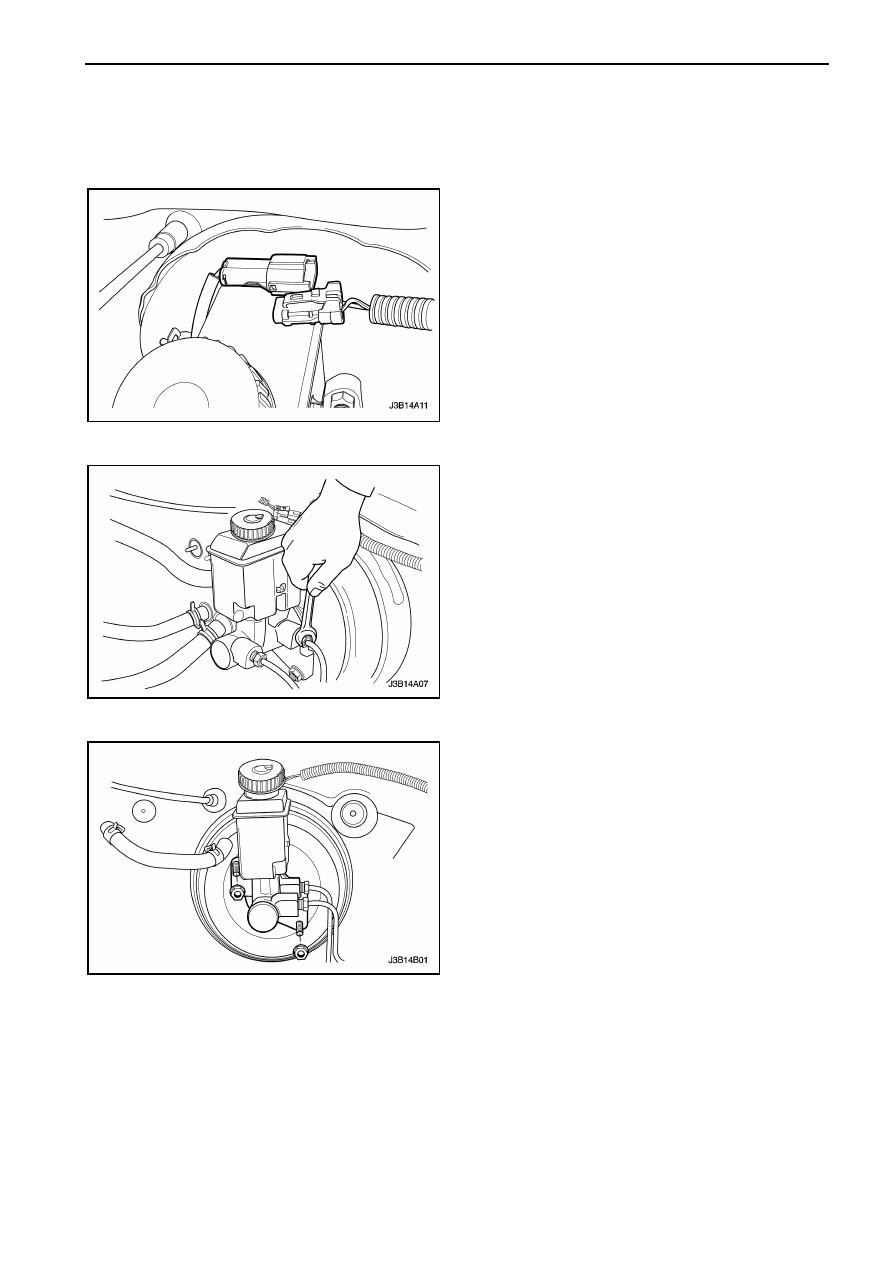

Процедура снятия

1.  Отсоедините  электрический  разъем  с  бачка

тормозной жидкости.





2.  На автомобилях с АБС тормозов, отсоедините

тормозные

трубки

с

корпуса

главного

тормозного цилиндра.

3.  На

автомобилях

без

АБС

тормозов,

отсоедините

тормозные

трубки

с

пропорционных клапанов.

4.  На  автомобилях  с  механической  коробкой

передач,  отсоедините  хомут  соединения
шланга  сцепления  к  главному  цилиндру
сцепления и сдвиньте хомут подальше.

5.  Снимите

шланг

сцепления

с

главного

цилиндра сцепления.

6.  Закупорьте  открытые  концы  тормозных  трубок

для  предотвращения  потери  жидкости  и
загрязнения.


7.  Открутите  гайки  крепления  с  тормозного

усилителя.

8.  Снимите главный тормозной цилиндр в сборе.
9.  Слейте тормозную жидкость.



4В – 4  ГЛАВНЫЙ  ТОРМОЗНОЙ  ЦИЛИНДР

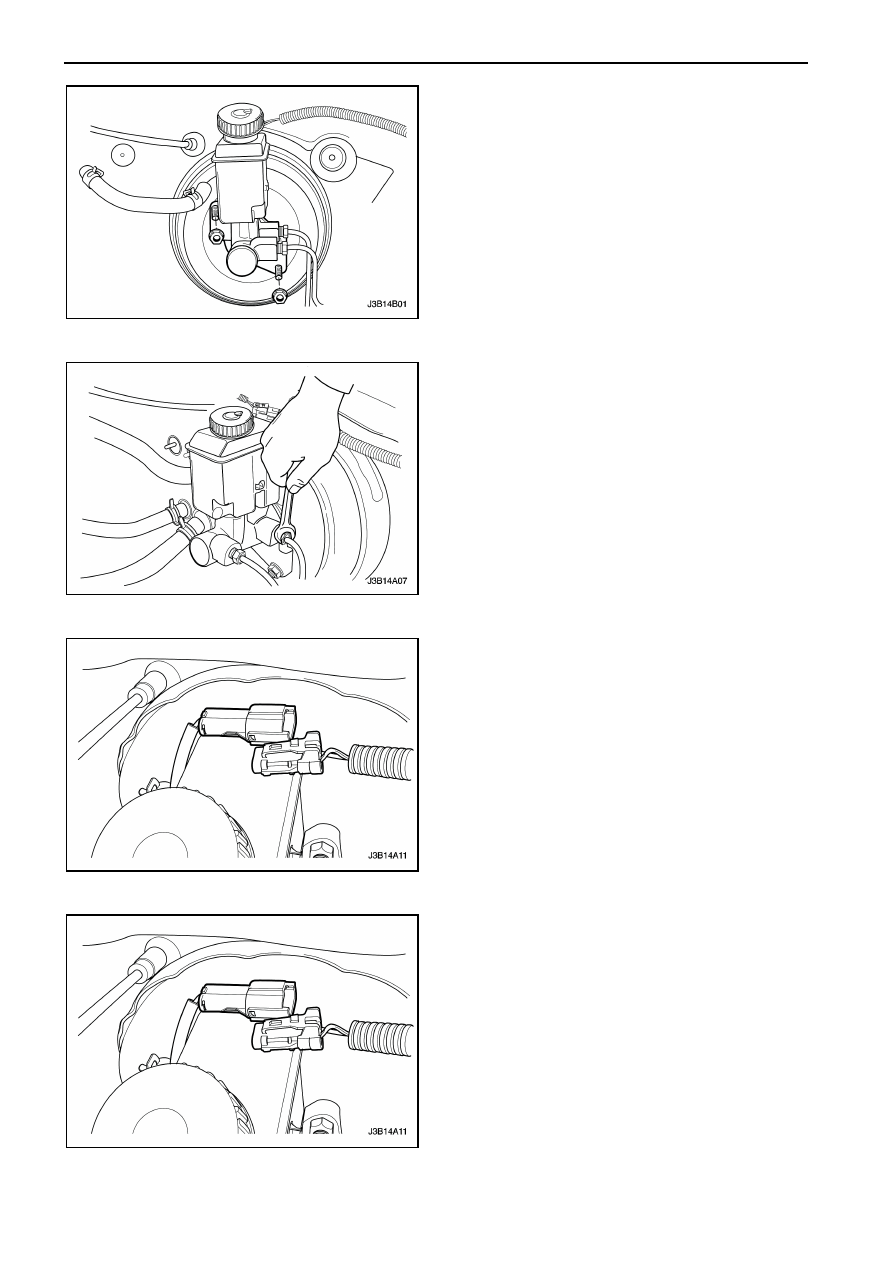

Процедура установки

1.  Установите  главный  тормозной  цилиндр  в

сборе и закрутите гайки крепления.

Затяжка

Затяните гайки крепления главного тормозного
цилиндра моментом 18 Нм.











2.  На  автомобилях  с  АБС  тормозов  (как

показано),  подсоедините  тормозные  трубки  к
корпусу цилиндра.

3.  На

автомобилях

без

АБС

тормозов,

подсоедините

тормозные

трубки

к

пропорционным клапанам.

Затяжка

Затяните

штуцеры

тормозных

трубок

моментом 16 Нм.

4.  На  автомобилях  с  механической  коробкой

передач,  подсоедините  хомут  к  соединению
шланга  сцепления  к  бачку  главного  цилиндра
сцепления.




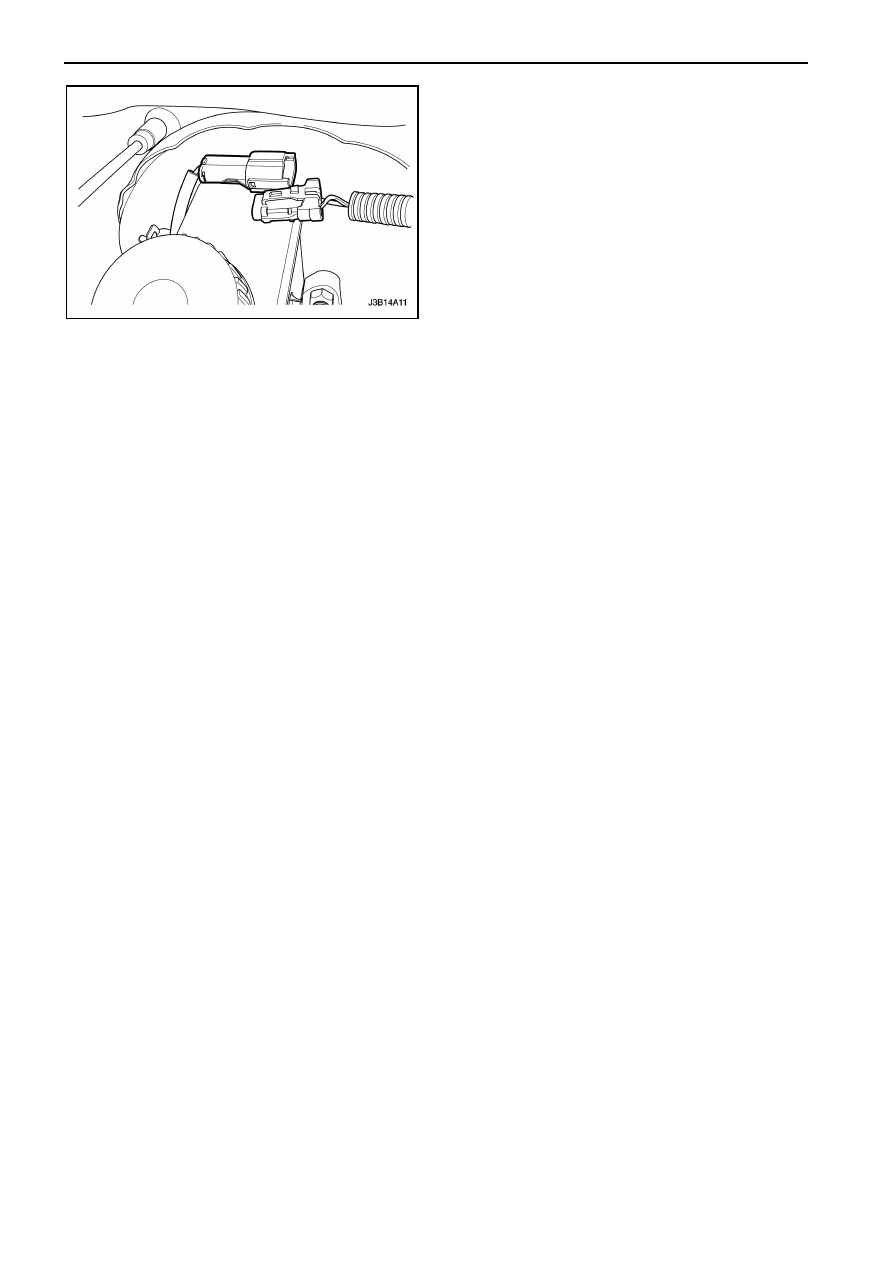

5.  Подсоедините электрический разъем.
6.  Добавьте тормозную жидкость.
7.  Проверьте  на  утечку  и  повторно  проверьте

уровень тормозной жидкости.

8.  Прокачайте  тормозную  систему.  Смотрите

Раздел 4А, Гидравлический привод тормозов.












БАЧОК ТОРМОЗНОЙ
ЖИДКОСТИ



Процедура снятия

Внимание:  Снимите  бачок  только  тогда,  когда  он
поврежден или в бачке имеется утечка.
1.  Отсоедините электрический разъем с бачка.





ГЛАВНЫЙ  ТОРМОЗНОЙ  ЦИЛИНДР    4В – 5

2.  На  автомобилях  с  механической  коробкой

передач, отсоедините хомут крепления шланга
сцепления  к  главному  цилиндру  сцепления  и
отодвиньте его подальше.

3.  Снимите

шланг

сцепления

с

главного

цилиндра сцепления.

4.  Осторожно

отделите

отверткой

бачок

тормозной жидкости.

5.  Наклоните бачок и потяните для снятия.







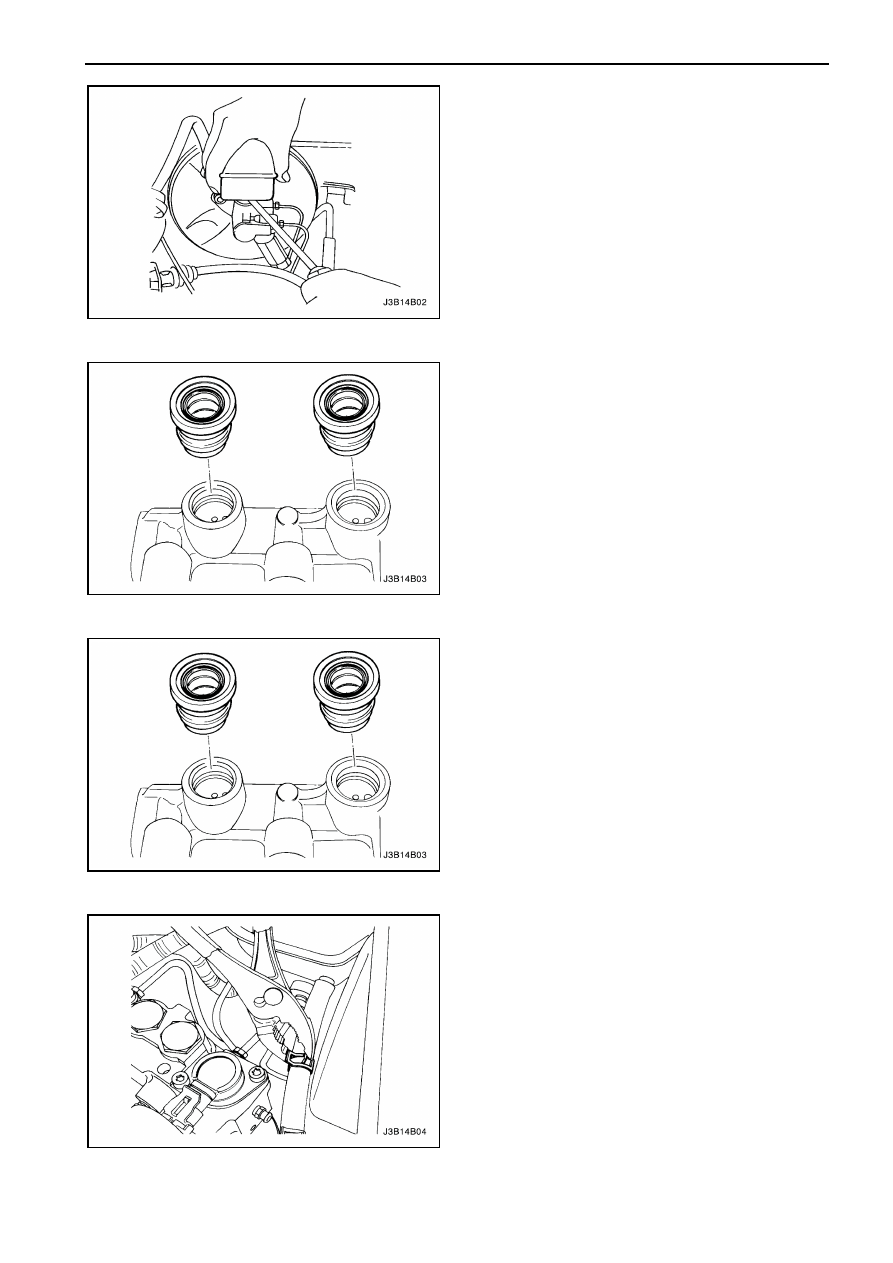

6.  Снимите  сальники  бачка  с  корпуса  главного

тормозного цилиндра.
















Процедура установки

1.  Смажьте  новые  сальники  чистой  тормозной

жидкостью.  Установите  сальники  внутрь
корпуса главного тормозного цилиндра.

2.  Установите  бачок  на  главном  тормозном

цилиндре.











3.  На  автомобилях  с  механической  коробкой

передач,  подсоедините  хомут  соединения
шланга  сцепления  к  главному  цилиндру
сцепления.



4В – 6  ГЛАВНЫЙ  ТОРМОЗНОЙ  ЦИЛИНДР

4.  Долейте тормозную жидкость.
5.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

6.  Прокачайте  тормозную  систему.  Смотрите

Раздел  4А,  Гидравлический  привод  тормозов
или  Раздел 4F, Антиблокировочная  система
тормозов.  Прокачайте  главный  цилиндр
сцепления. Смотрите Раздел 5С, Сцепление.

7.  Опустите автомобиль.
8.  Подсоедините  электрический  разъем  бачка

тормозной жидкости.
