РАЗДЕЛ 4A



ГИДРАВИЧЕСКИЙ ПРИВОД ТОРМОЗОВ


ПРЕДОСТЕРЕЖЕНИЕ: Отсоедините отрицательную клемму аккумуляторной батареи до снятия
или  установки  какой-либо  электрической  детали,  или  когда  инструмент  или  оборудование
может  легко  задеть обнаженные  электрические клеммы.  Отсоединение  этой  клеммы  поможет
предотвратить  получение  травм  и  повреждений.  Зажигание  также  должно  быть  в  положении
LOCK, за исключением тех случаев, когда будет указано иначе.


СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА ………………

4А-2

Основная техническая
характеристика …………………

4А-2

Спецификация моментов
затяжек …………………………..

4А-2

РАСПОЛОЖЕНИЕ ЧАСТЕЙ …….

4А-3

Тормозная система (с АБС) ….

4А-3

Тормозная система (без АБС) .

4А-4

ДИАГНОСТИКА ……………………

4А-5

Проверка тормозной системы .

4А-5

Проверьте тормозных шлангов

4А-6

Работа сигнальной лампы ……

4А-6




Диагностика цепи сигнальной
стоп-фонаря …………………….

4А-7

ОБСЛУЖИВАНИЕ И РЕМОНТ ….

4А-11

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

4А-11

Ручная перекачка тормозов ….

4А-11

Прокачка тормозов под
давлением ………………………

4А-13

Задний тормозной шланг ……..

4А-14

Передний тормозной шланг ….

4А-15

Включатель стоп-фонаря …….

4А-16

Педаль тормоза ………………..

4А-17

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМ ………………...

4А-18

Работа сигнальной лампы ……

4А-18

4А – 2  ГИДРАВЛИЧЕСКИЙ  ПРИВОД  ТОРМОЗОВ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



ОСНОВНАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



Двигатели 1.4/1.6/1.8/2.0 DOHC

Наименование

Миллиметры

Тормозные барабаны:
     Внутренний диаметр
     Максимальный диаметр
     Овальность



200.00
201.00

0.04

Передние тормозные диски:
     Толщина (discard thickness)
     Осевое (боковое) биение (установленное)
     Диаметр диска
     Толщина диска (нового)
     Изменение толщины



22.00
0.030

256

24.00

0.01

Задние тормозные диски:
     Толщина (discard thickness)
     Осевое (боковое) биение (установленное)
     Диаметр диска
     Толщина диска (нового)
     Изменение толщины



8

0.030

258

10.4
0.01

Главный тормозной цилиндр:
     Диаметр отверстия (цилиндра) (номинальный)
     Диаметр отверстия (цилиндра) (максимальный)



22.22
22.29

Суппорт:
     Минимальный диаметр поршня (переднего)
     Минимальный диаметр поршня (заднего)



54.00

32

Диаметр колесного цилиндра:
     Максимальный
      Номинальный



20.7

20.64



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Перепускной клапан (сливной винт для прокачки) 8
Штуцер тормозных трубок

16

Шестигранная гайка крепления педали тормоза к кронштейну педали тормоза

18

Болт крепления переднего шланга тормозного диска к суппорту 40
Болт крепления заднего шланга тормозного диска к суппорту 32





ГИДРАВЛИЧЕСКИЙ  ПРИВОД  ТОРМОЗОВ    4А – 3

РАСПОЛОЖЕНИЕ ЧАСТЕЙ

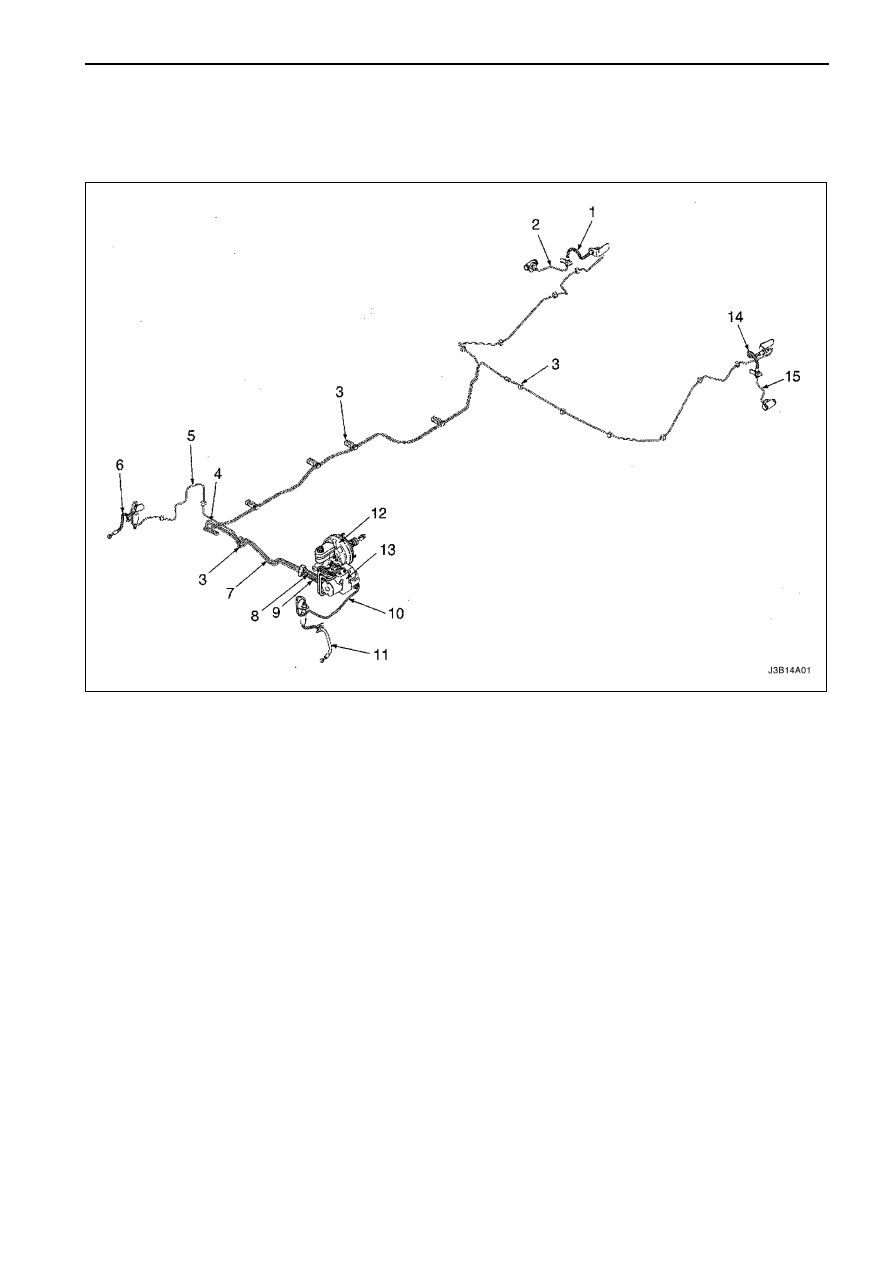

ТОРМОЗНАЯ СИСТЕМА (С АБС)

1.  Правый задний тормозной шланг
2. 3-я правая задняя тормозная трубка
3.  Хомут
4. 2-я задняя тормозная трубка (А)
5. 2-я передняя тормозная трубка
6.  Правый передний тормозной шланг
7. 2-я задняя тормозная трубка (B)
8.  1-я задняя тормозная трубка (А)
9.  1-я задняя тормозная трубка (В)

10.  Передняя тормозная трубка
11.  Левый передний тормозной шланг
12.  Главный  тормозной  цилиндр / усилитель  в

сборе  для  автомобиля  с  левосторонним
управлением

13.  Модулятор АБС
14.  Левый задний тормозной шланг
15. 3-я левая задняя тормозная трубка

4А – 4  ГИДРАВЛИЧЕСКИЙ  ПРИВОД  ТОРМОЗОВ

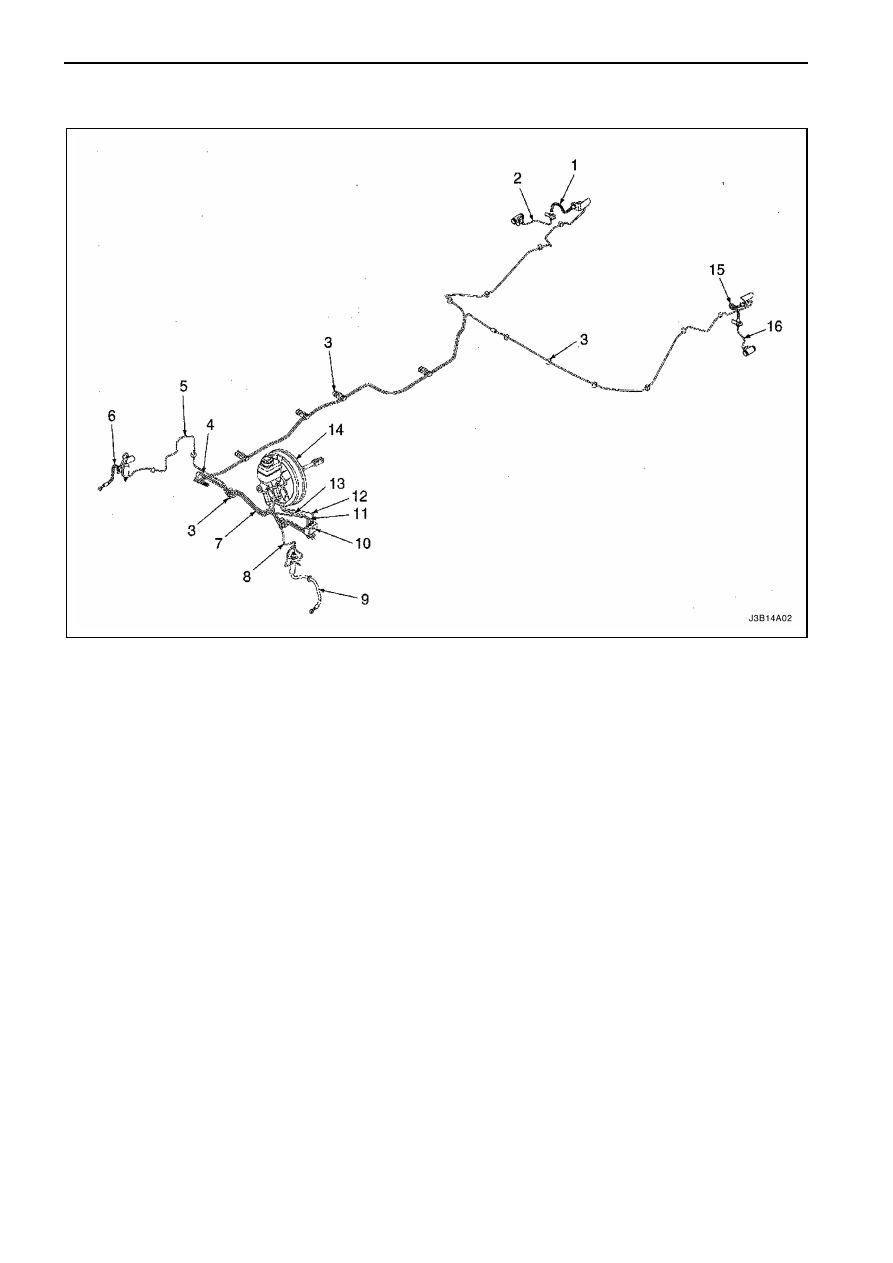

ТОРМОЗНАЯ СИСТЕМА (БЕЗ АБС)

1.  Правый задний тормозной шланг
2. 3-я правая задняя тормозная трубка
3.  Хомут
4. 2-я задняя тормозная трубка
5. 2-я передняя тормозная трубка
6.  Правый передний тормозной шланг
7. 2-я задняя тормозная трубка (B)
8.  Передняя тормозная трубка
9.  Левая передняя тормозная трубка

10.  Переходник
11.  1-я задняя тормозная трубка (А)
12.  1-я передняя тормозная трубка
13.  1-я задняя тормозная трубка
14.  Главный  тормозной  цилиндр / усилитель  в

сборе  для  автомобиля  с  левосторонним
управлением

15.  Левый задний тормозной шланг
16. 3-я левая задняя тормозная трубка
