Daewoo Lacetti (2004 год). Руководство - часть 120

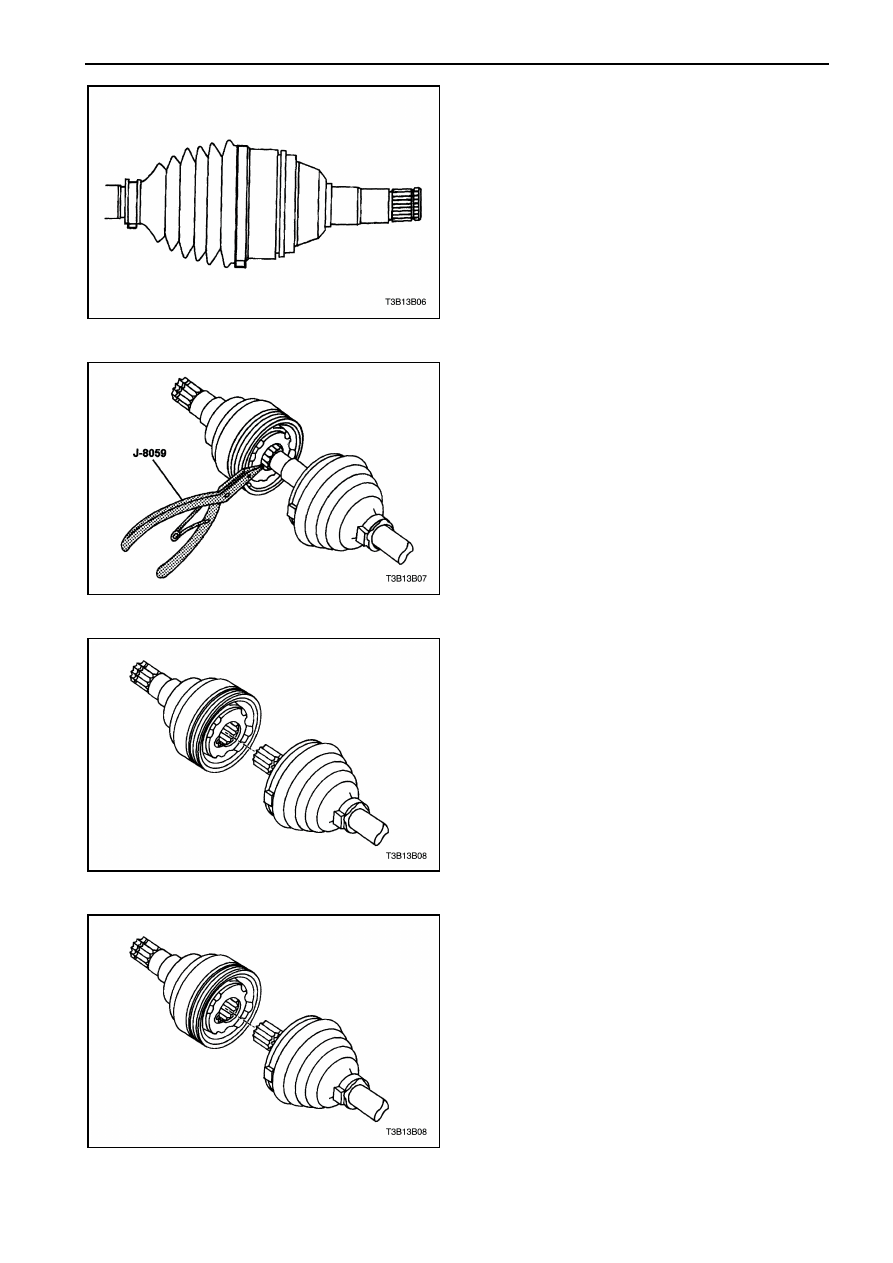

ПОЛУОСЕВОЙ  ПРИВОД  МЕХАНИЧЕСКОЙ  КОРОБКИ  ПЕРЕДАЧ    3В – 11

ПЫЛЬНИК ШАРНИРА С
ПОПЕРЕЧНЫМИ ПАЗАМИ

Необходимые инструменты
J-8059 Плоскогубцы для снятия стопорного кольца
J-35566

Плоскогубцы

для

снятия

хомутов

пыльника


Процедура снятия

1.  Снимите большой хомут пыльника. Выбросите

хомут.

2.  Снимите

маленький

хомут

пыльника.

Выбросите хомут.




3.  Удалите смазку с шарнира.
4.  Снимите  стопорное  кольцо  при  помощи

плоскогубцы J-8059.














5.  Снимите  полуосевой  привод  с  шарнира  в

сборе.

ПРЕДОСТЕРЕЖЕНИЕ:

Держатель

шарика

зафиксирован в определенном положении и не
может  быть  разобран.  Внутренние  детали
шарнира  с  поперечными  пазами  подогнаны
друг к другу и не заменяются в отдельности.
Ненадлежащая

повторная

сборка

неблагоприятно

повлияет

и

на

эксплуатационные

свойства

и

на

безопасность.
6.  Снимите пыльник с шарнира в сборе.





Процедура установки

1.  Установите  новый  маленький  хомут  на

пыльнике. Не затягивайте.

2.  Установите сальник на полуосевом приводе.
3.  Установите  шарнир  в  сборе  на  полуосевой

привод.

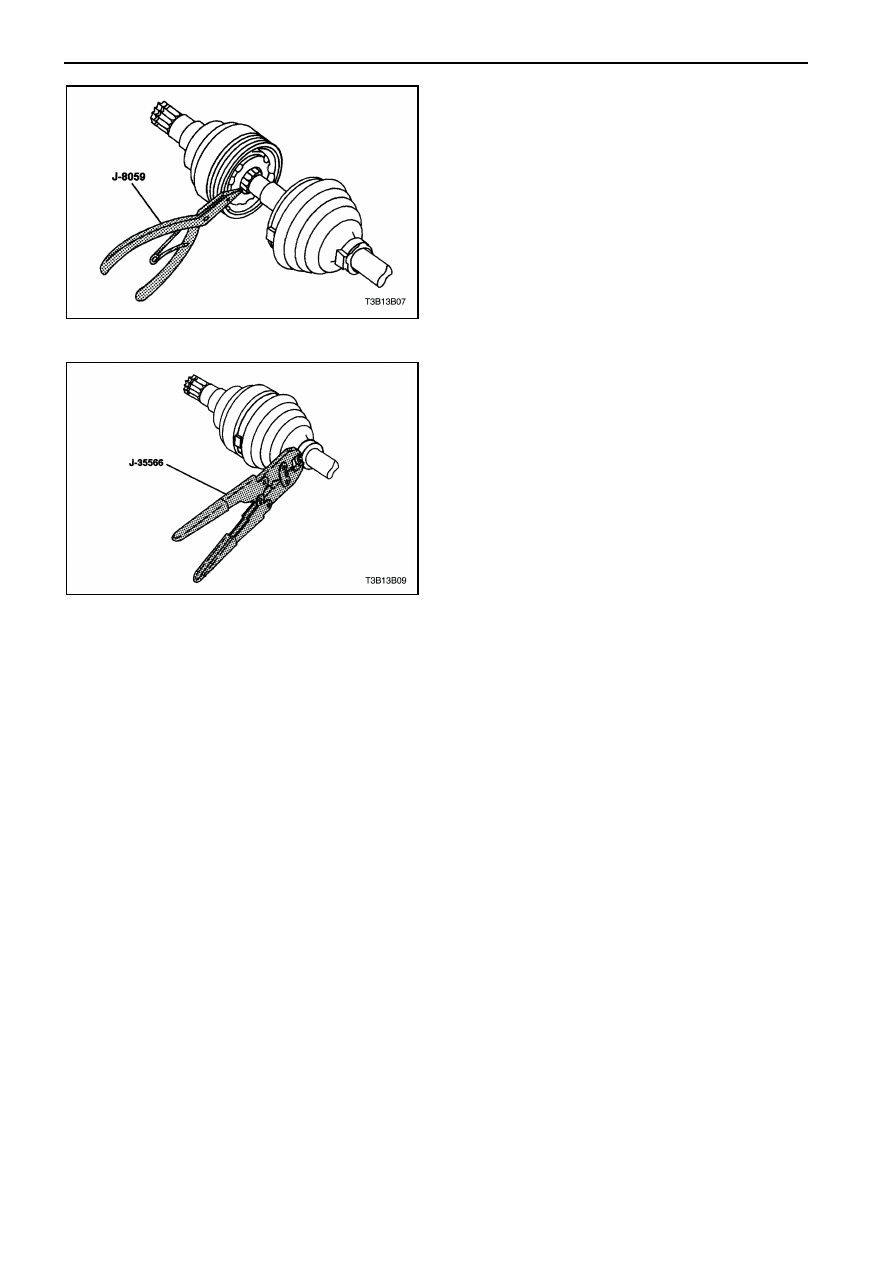

3В – 12  ПОЛУОСЕВОЙ  ПРИВОД  МЕХАНИЧЕСКОЙ  КОРОБКИ  ПЕРЕДАЧ

1.  Установите  стопорное  кольцо  полуосевого

привода, используя плоскогубцы для снятия и
установки стопорных колец J-8059.














2.  Наполните

внутренний

шарнир

125-140

граммами  рекомендуемой  смазки.  Вторично
заполните

шарнир

125-140

граммами

рекомендуемой смазкой.

3.  Установите новый большой хомут.
4.  Затяните  новый  большой  хомут  на  пыльнике

при  помощи  плоскогубцы  для  снятия  и
установки хомутов J-35566.

5.  Затяните новый маленький хомут на пыльнике

при  помощи  плоскогубцы  для  снятия  и
установки хомутов J-35566.





ПОЛУОСЕВОЙ  ПРИВОД  МЕХАНИЧЕСКОЙ  КОРОБКИ  ПЕРЕДАЧ    3В – 13

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ


ПЕРЕДНИЙ ПОЛУОСЕВОЙ
ПРИВОД

Основное описание

Полуосевые  приводы – это  сборочная  единица,
которая предназначена для передачи крутящего
момента  от  коробки  передач  к  передним

ведущим  колесам.  Каждый  полуосевой  привод
состоит  из  двух – внутреннего  и  внешнего
шарниров

равных

угловых

скоростей

соединенных

с

полуосевым

приводом.

Внутренний  шарнир  имеет  больше  степеней
свободы

чем

наружный

и

способен

перемещаться  внутрь  и  наружу.  Внешний
шарнир  не  может  перемещаться  внутрь  и
наружу.
В  полуосевом  приводе  используются  один  тип
внешнего и два типа внутреннего шарниров.
