  ПЕРЕДНЯЯ  ПОДВЕСКА    2С – 19

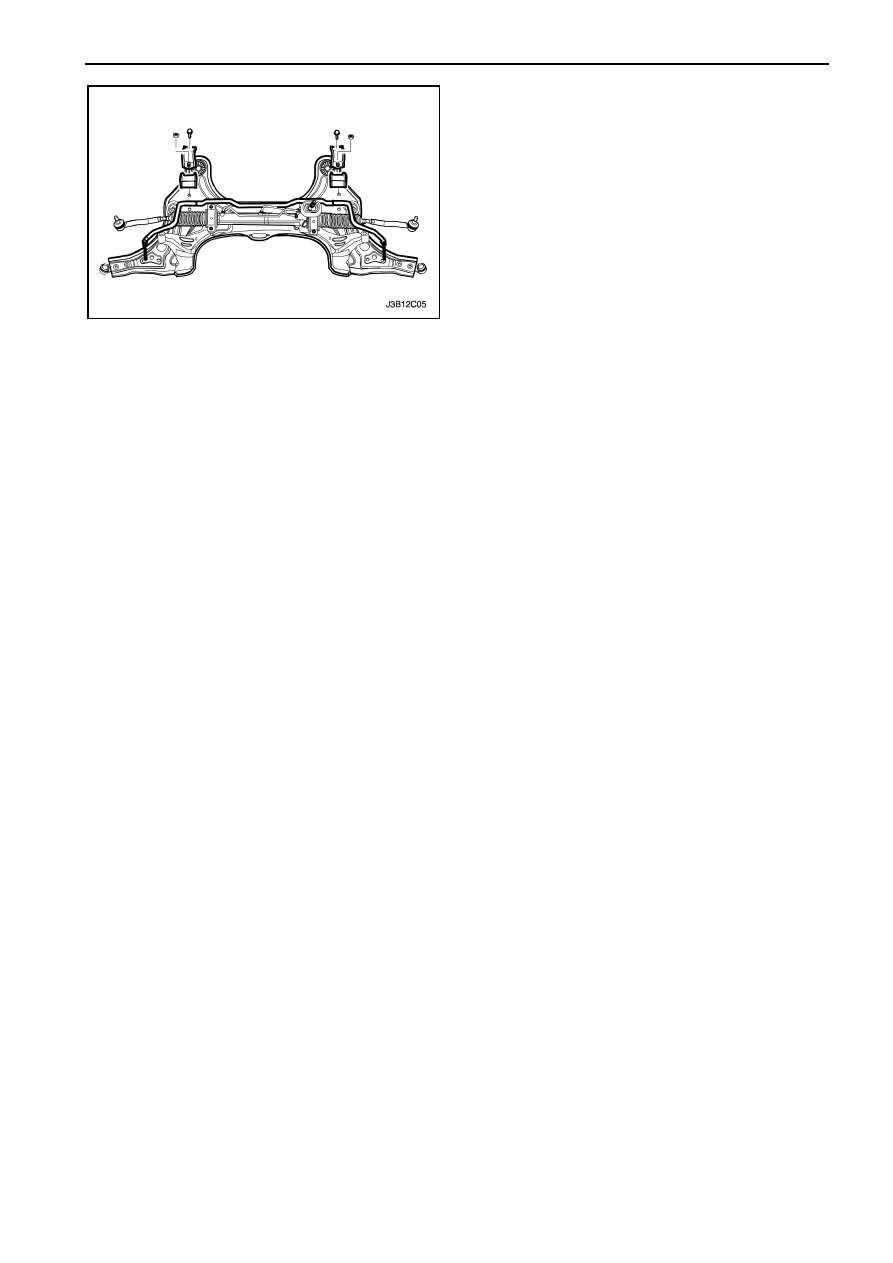

6.  Закрутите  гайку  крепления  тяги  поперечной

балки  к  кронштейну  крепления  коробки
передач.

Затяжка

Затяните  гайку  крепления  тяги  поперечной
балки  к  кронштейну  крепления  коробки
передач моментом 169 Нм.

7.  Подсоедините  тягу  стабилизатора  к  стойке  в

сборе.  Смотрите  "Тяга  стабилизатора"  в  этом
разделе.

8.  Подсоедините шаровой шарнир к поворотному

кулаку в сборе. Смотрите "Поворотный кулак в
сборе" в этом разделе.

9.  Подсоедините  наконечник  к  поворотному

кулаку в сборе. Смотрите Раздел 6С, Рулевой
механизм с гидроусилителем.

10.  Установите

выхлопную

трубу.

Смотрите

Раздел 1G, Система выпуска.

11.  Установите  колесо.  Смотрите  Раздел  2Е,

Шины и диски.

12.  Опустите автомобиль.

2С – 20  ПЕРЕДНЯЯ  ПОДВЕСКА

РЕМОНТ АГРЕГАТОВ

ШАРОВОЙ ШАРНИР



Процедура разборки

1.  Снимите  рычаг  подвески.  Смотрите  "Рычаг

подвески" в этом разделе.

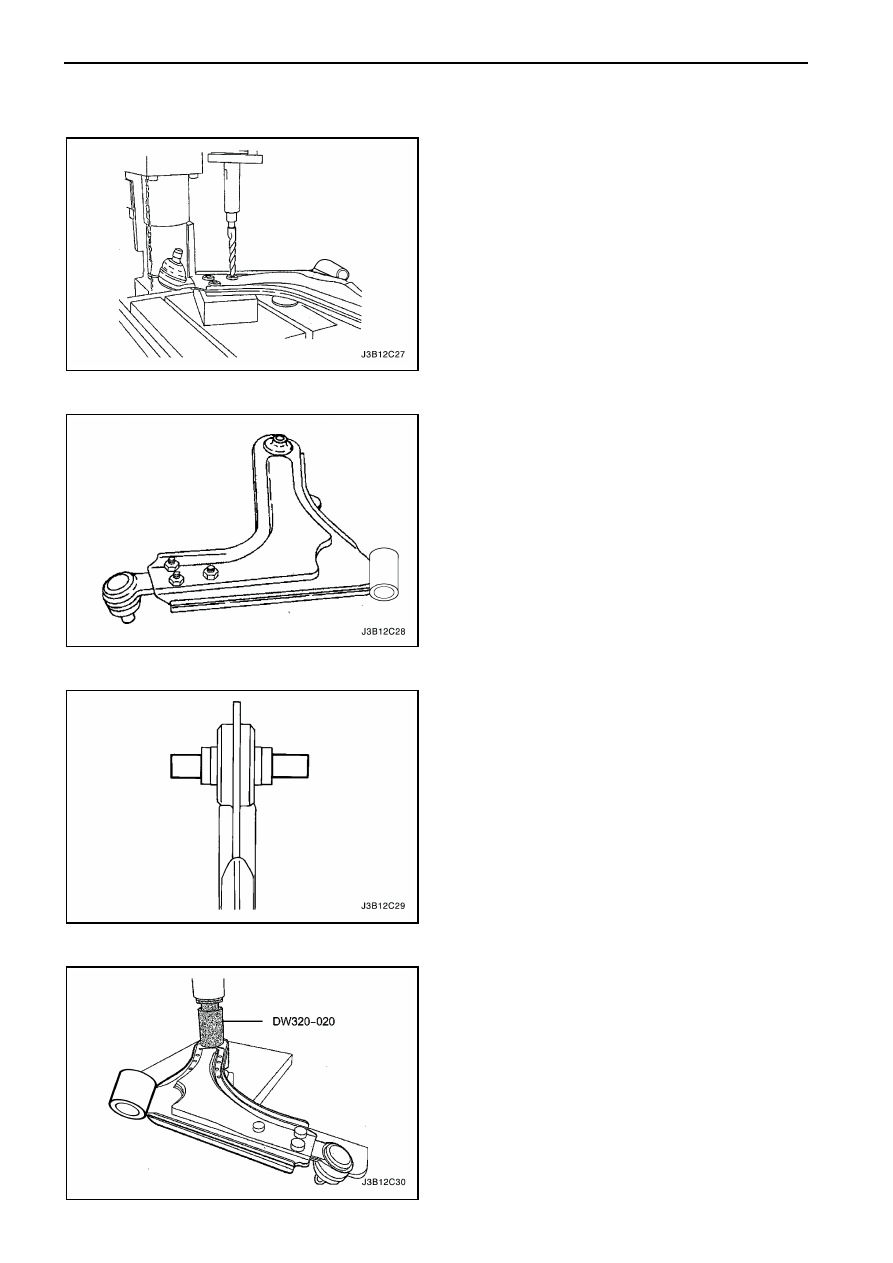

2.  Просверлите  головки  двух  заклепок  12

миллиметровым сверлом.

3.  Снимите заклепки.








Процедура сборки

1.  Подсоедините  шаровой  шарнир  к  рычагу

подвески введя два болта шарового шарнира с
нижней части рычага подвески.

Затяжка

Затяните гайки крепления шарового шарнира к
рычагу подвески моментом 100 Нм.

2.  Установите  рычаг  подвески.  Смотрите  "Рычаг

подвески" в этом разделе.









ВТУЛКИ РЫЧАГА ПОДВЕСКИ

Необходимые инструменты
DW320-020 Инструмент для снятия / установки
KM-158 Инструмент для снятия / установки


Процедура разборки

1.  Снимите  рычаг  подвески.  Смотрите  "Рычаг

подвески" в этом разделе.

2.  Снимите  разрезную  втулку (split sleeve) с

втулки заднего рычага подвески.







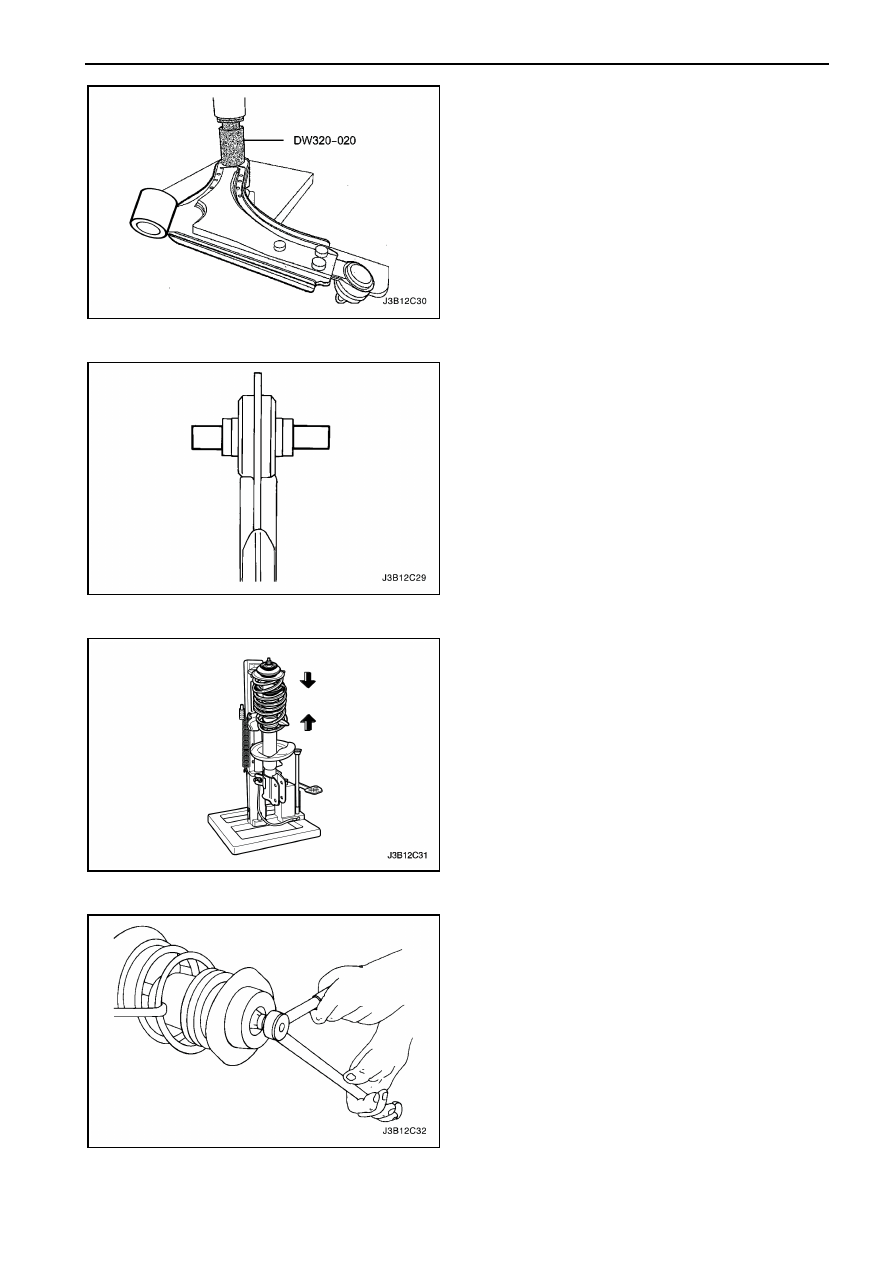

3.  Выдавите

с

рычага

подвески

заднюю

амортизирующую

втулку,

используя

инструмент для снятия / установки DW320-020.







  ПЕРЕДНЯЯ  ПОДВЕСКА    2С – 21

Процедура сборки

1.  Надавите  заднюю  амортизирующую  втулку

рычага  подвески  внутрь  рычага  подвески,
используя  инструмент  для  снятия / установки
DW320-020.












2.  Установите  разрезную  втулку (split sleeve)

внутрь втулки заднего рычага подвески.

3.  Установите  рычаг  подвески.  Смотрите  "Рычаг

подвески" в этом разделе.














ПЕРЕДНЯЯ СТОЙКА В СБОРЕ

Необходимые инструменты
КМ-329-А Инструмент для обжимки пружины


Процедура разборки

1.  Снимите  стойку  в  сборе.  Смотрите  "Стойка  в

сборе" в этом разделе.

2.  Закрепите  стойку  в  сборе  к  инструменту  для

обжимки  пружины (DW320-010  или  КМ-329-А).
Убедитесь,  что  крючки  расположены  на
пружине стойки в сборе надлежащим образом.

3.  Сожмите  переднюю  пружину  с  помощью

инструмента для обжимки пружин.




4.  Используйте  ключи  с  открытым  концом  для

удержания  резьбового  штока  поршня,  пока
откручиваете гайку штока пружины и снимаете
шайбу  при  помощи  двойного  накидного
гаечного ключа, точно сместите.





2С – 22  ПЕРЕДНЯЯ  ПОДВЕСКА

Внимание:  Зафиксируйте  положение  фиксатора
пружины  по  отношению  к  кронштейну  крепления
стойки в сборе к поворотному кулаку. Расположите
нижнюю  часть  фиксатора  пружины  в  одинаковом
положении при сборке.

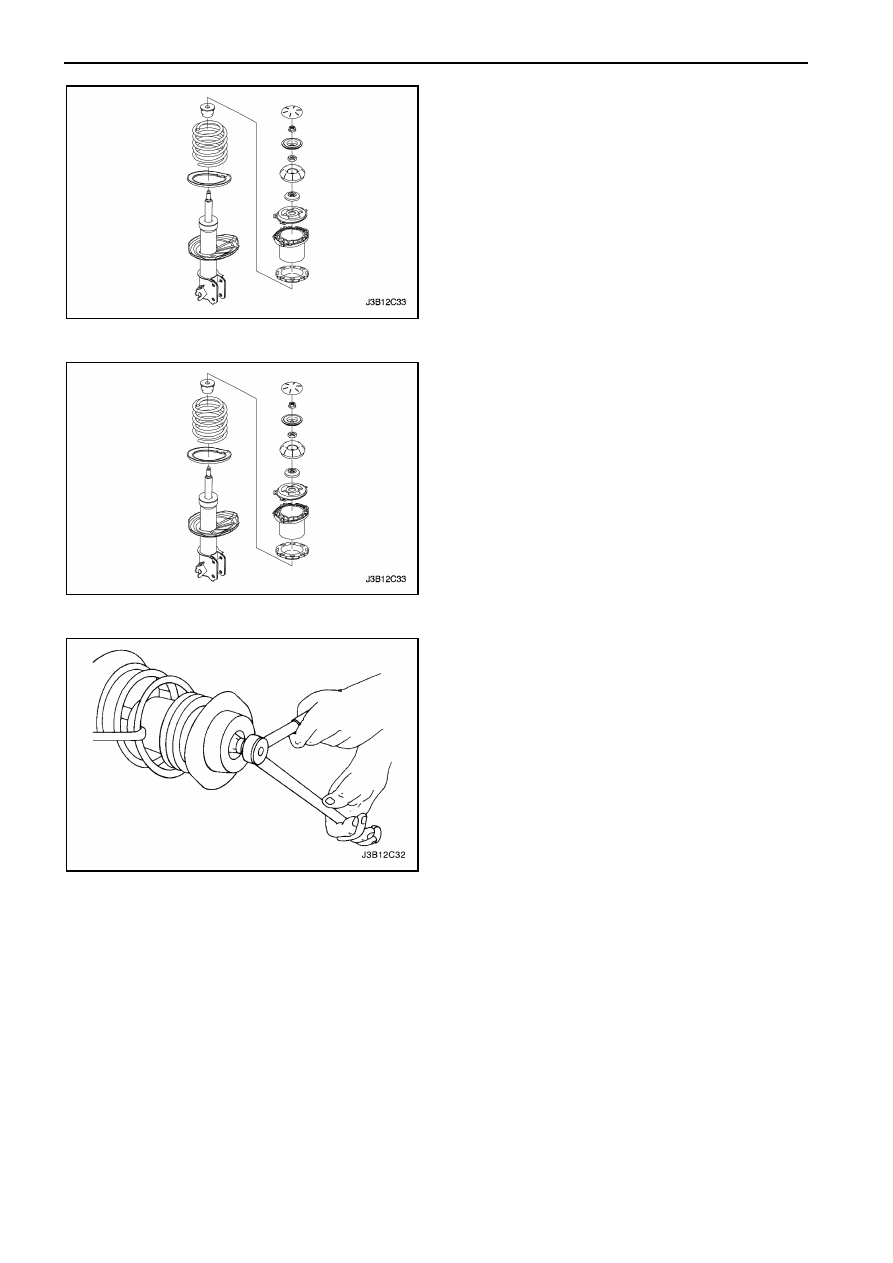

5.  Снимите

верхнее

крепление

стойки,

подшипник

крепления,

верхнюю

чашку

пружины,  верхнюю  прокладку  пружины  и
демпфер.

6.  Отделите пружину.
7.  Снимите  пружину  и  нижнюю  прокладку

пружины.






Процедура сборки

1.  Установите  нижнюю  прокладку  пружины  и

пружину.

2.  Сожмите  пружину,  используя  инструмент  для

обжимки пружин КМ-329-А.

3.  Установите  демпфер,  верхнюю  прокладку

пружины,  фиксатор  пружины,  верхнюю  чашку
пружины,  верхнее  крепление  стойки  и
подшипник крепления. Убедитесь, что верхняя
прокладка

пружины

зажат

фиксатором

пружины.






4.  Закрутите гайку штока поршня.

Затяжка

Затяните  гайку  штока  поршня  моментом 75
Нм.

5.  Отделите инструмент для обжимки пружин КМ-

329-А.












ПОВОРОТНЫЙ КУЛАК



Процедура разборки

1.  Снимите  поворотный  кулак  в  сборе  с

автомобиля.  Смотрите  "Поворотный  кулак  в
сборе" в этом разделе.

2.  Снимите диск. Смотрите Раздел 4D, Передний

дисковый тормозной механизм.

3.  Снимите ступицу колеса и подшипник в сборе.

Смотрите  "Ступица  колеса  и  подшипник"  в
этом разделе.

4.  Снимите тормозной щит. Смотрите Раздел 4D,

Передний дисковый тормозной механизм.
