  ПЕРЕДНЯЯ  ПОДВЕСКА    2С – 11

Примечание:  Не  перетяните  шарнир  привода.
Когда  один  из  концов  привода  отсоединен,
перетягивание  шарнира  может  привести  к
отделению  внутренних  частей  и  выходу  из  строя
шарнира.  Используйте  защитные  приспособления
для  сальников  шарнира  полуосевого  привода
каждый  раз,  когда  выполняете  ремонт  или
обслуживание  на  полуосевом  приводе  или  рядом
с  полуосевым  приводом.  В  противном  случае
сальник  может  повредиться  и  привести  к  выходу
из строя шарнир.

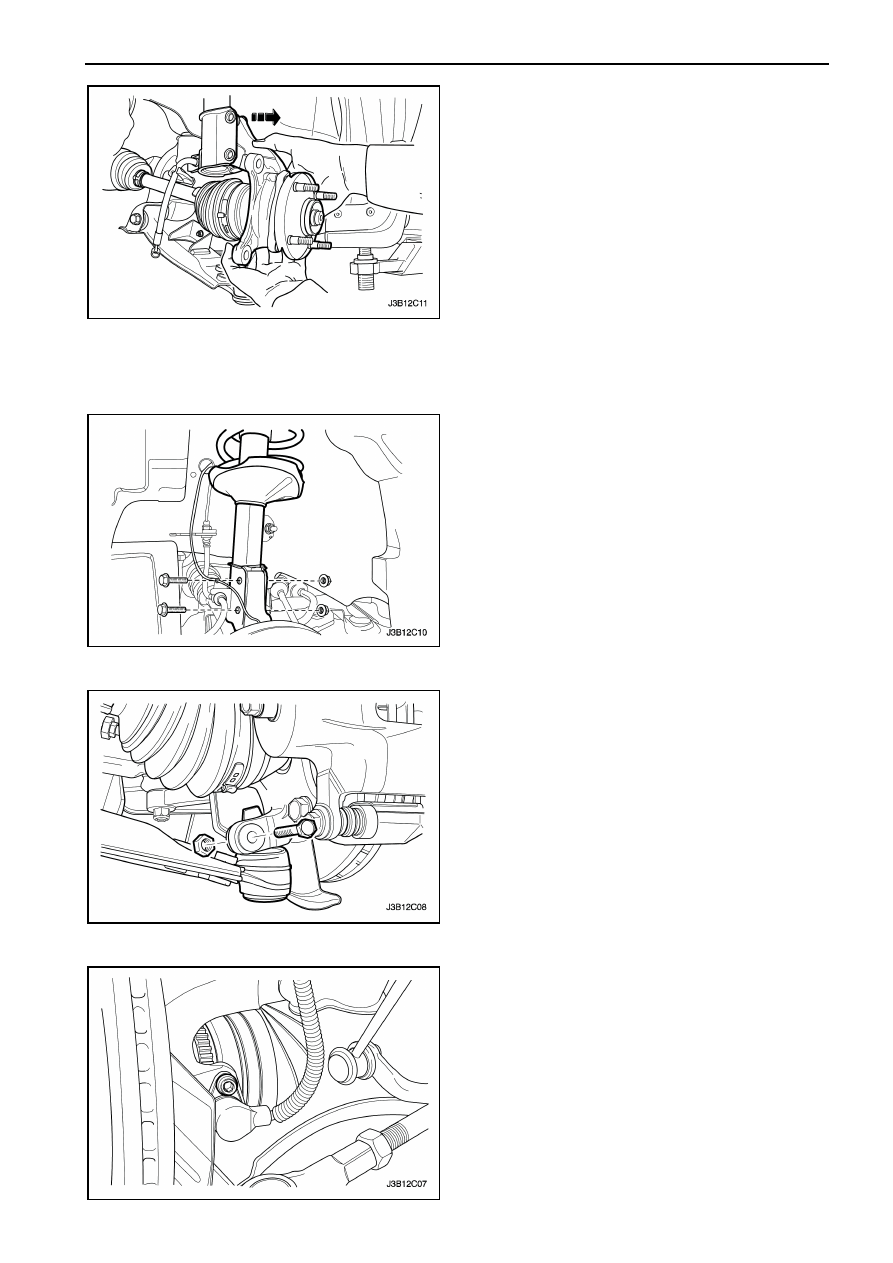

1.  Подпорите полуосевой привод.
2.  Отделите  полуосевой  привод  от  ступицы

колеса.

3.  Открутите  болты  крепления  поворотного

кулака в сборе к стойке в сборе.

4.  Снимите  поворотный  кулак  в  сборе  с

автомобиля.



Процедура установки

1.  Установите  поворотный  кулак  в  сборе  на

автомобиль.

2.  Закрутите гайки крепления поворотного кулака

к стойке в сборе.

Затяжка

Затяните  гайки  крепления  поворотного  кулака
к стойке в сборе моментом 120 Нм.

3.  Подсоедините  полуосевой  привод  к  передней

ступице.



4.  Подсоедините шаровой шарнир к поворотному

кулаку.

5.  Закрутите  гайку  и  болт  крепления  шарового

шарнира.

Затяжка

Затяните  стяжной  болт  и  гайку  шарового
шарнира моментом 60 Нм.



6.  Подсоедините  электрический  разъем  датчика

скорости колеса.



2С – 12  ПЕРЕДНЯЯ  ПОДВЕСКА

7.  Подсоедините  наконечник  к  поворотному

кулаку.  Смотрите  Раздел  6С,  Рулевой
механизм с гидроусилителем.

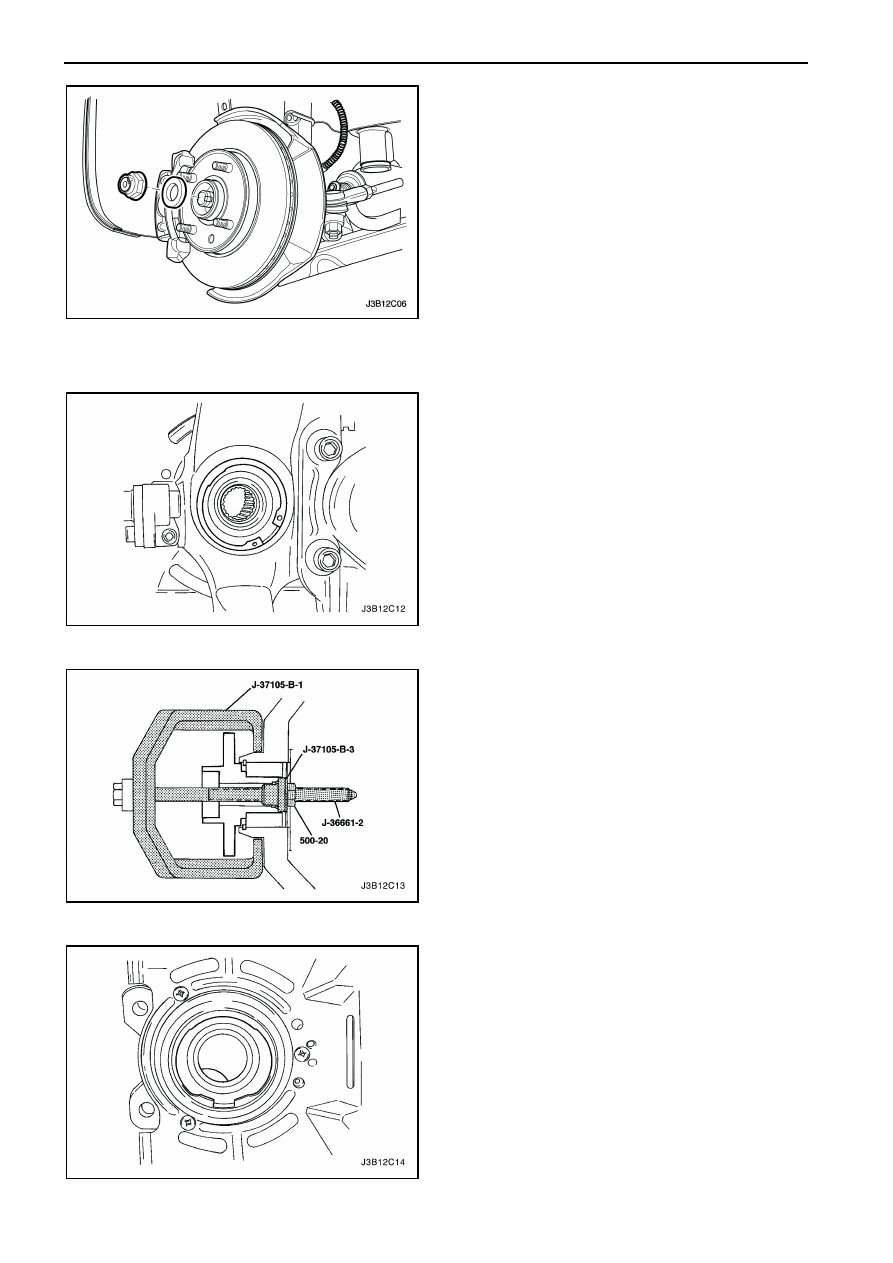

8.  Установите  тормозной  суппорт  к  диску.

Смотрите  Раздел 4D, Передний  дисковый
тормозной механизм.

9.  Закрутите  гайку  с  чеканкой  на  полуосевой

привод.

Затяжка

Затяните  гайку  с  чеканкой  крепления
полуосевого  привода  к  ступице  моментом
150  Нм.  Ослабьте  гайку,  затем  затяните  ее
моментом 275 Нм.

10.  Установите  колесо.  Смотрите  Раздел  2Е,

Шины и диски.

11.  Опустите автомобиль.


СТУПИЦА И ПОДШИПНИК

Необходимые инструменты
500-20 Шестигранная гайка
J-36661-2 Нажимной винт
J-37105-B-1 Упорный мостик
J-37105-B-2 Переходник подшипника
J-377105-B-3 Переходник ступицы


Процедура снятия

1.  Снимите  полуосевой  привод  со  ступицы

переднего  колеса.  Смотрите  "Поворотный
кулак в сборе" в этом разделе.

2.  Снимите внутреннее упорное кольцо.


3.  Снимите ступицу колеса  упорным мостиком J-

37105-B-1,  переходником  ступицы J-377105-B-
3, шестигранной гайкой и нажимным винтом J-
36661-2.



4.  Снимите тормозной щит. Смотрите Раздел 4D,

Передний дисковый тормозной механизм.

5.  Снимите внешнее упорное кольцо.



  ПЕРЕДНЯЯ  ПОДВЕСКА    2С – 13

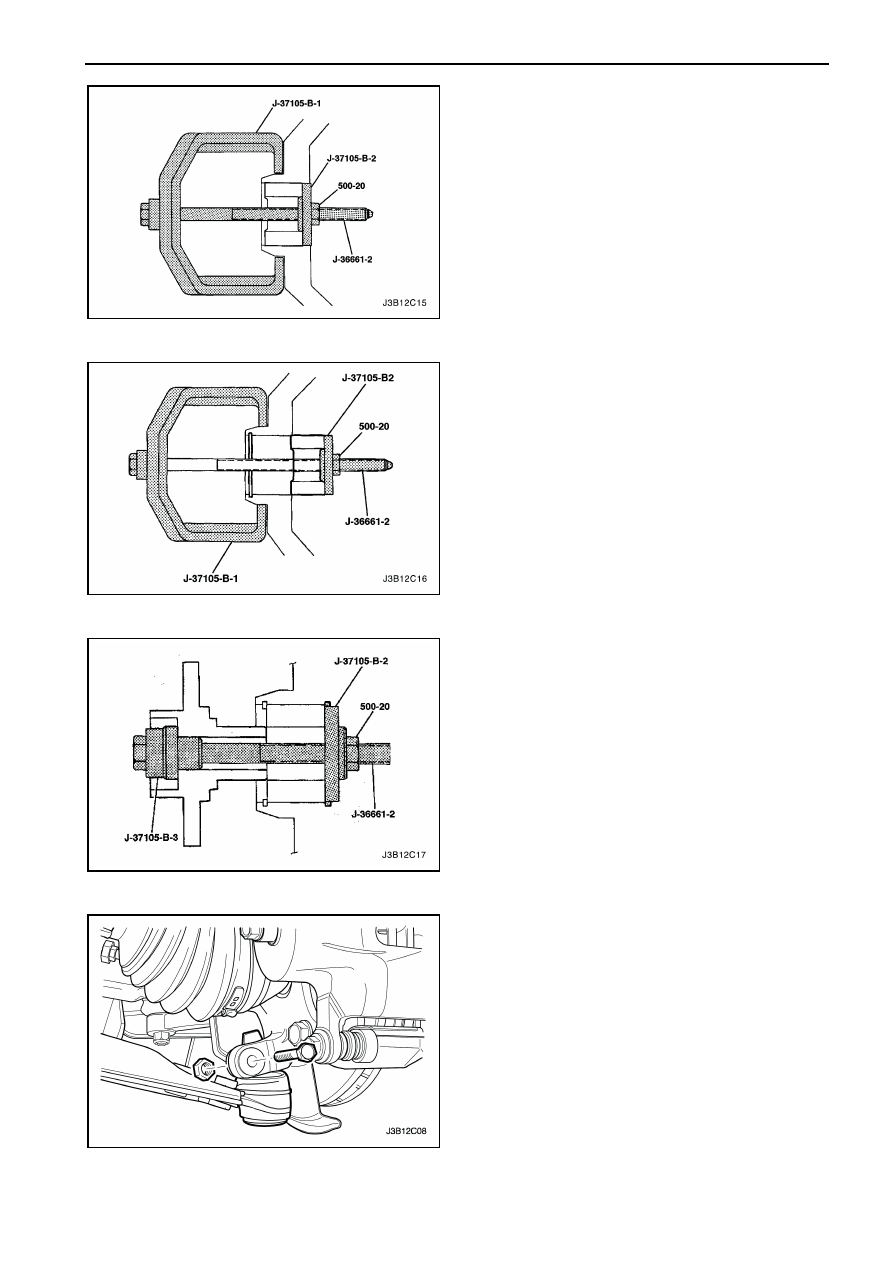

6.  Снимите подшипник колеса упорным мостиком

J-37105-B-1,  переходником  подшипника J-
37105-B-2,  шестигранной  гайкой 500-20 и
нажимным винтом J-36661-2.

7.  Прочистите отверстие поворотного кулака.


Процедура установки

1.  Установите  внешнее  упорное  кольцо  и

надавите  на  подшипник  колеса  внутрь  при
помощи

упорного

мостика J-37105-B-1,

переходника

подшипника J-37105-B-2,

шестигранной гайки 500-20 и нажимного винта
J-36661-2.



2.  Установите  тормозной  щит.  Смотрите  Раздел

4D, Передний дисковый тормозной механизм.

3.  Установите внутреннее упорное кольцо.
4.  Надавите

на

ступицу

колеса

внутрь

переходником

ступица J-37105-B-3,

переходником

подшипника J-37105-B-2,

шестигранной  гайкой 500-20 и  нажимным
винтом J-36661-2.

5.  Установите полуосевой привод внутрь ступицы

колеса. Смотрите "Поворотный кулак / стойка в
сборе" в этом разделе.



РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ

Необходимые инструменты
КМ-507-B  Инструмент  для  снятия  шарового
шарнира


Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Снимите колесо. Смотрите Раздел 2Е, Шины и

диски.

3.  Открутите  стяжной  болт  и  гайку  с  шарового

шарнира.

2С – 14  ПЕРЕДНЯЯ  ПОДВЕСКА

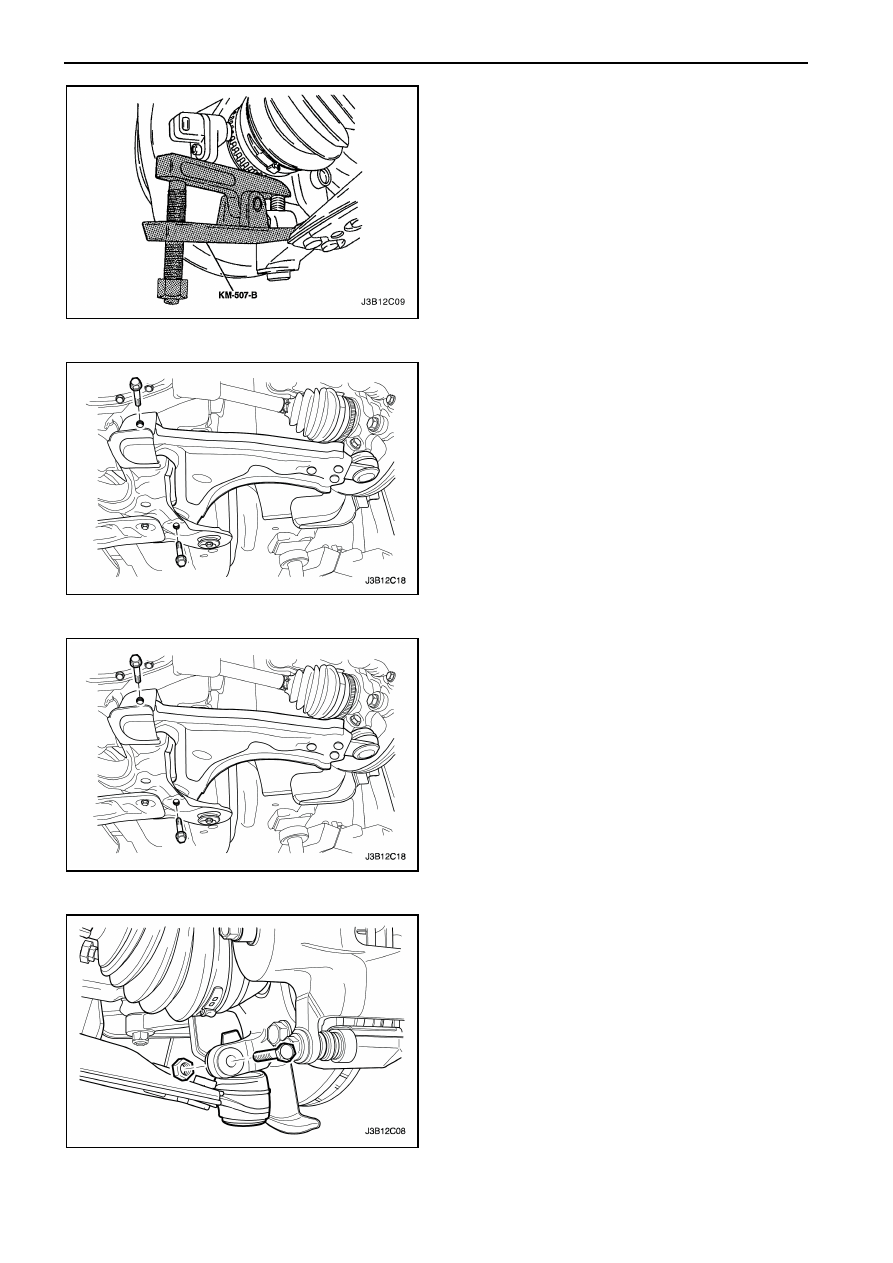

4.  Отсоедините  шаровой  шарнир  с  поворотного

кулака,  используя  инструмент  для  снятия
шарового шарнира КМ-507-B.














5.  Открутите болты крепления рычага подвески к

поперечной балке.

6.  Снимите рычаг подвески с автомобиля.














Процедура установки

1.  Установите рычаг подвески.
2.  Закрутите болты крепления рычага подвески к

поперечной балке.  Не затягивайте болты.













3.  Подсоедините шаровой шарнир к поворотному

кулаку.

4.  Закрутите  стяжные  гайку  и  болт  шарового

шарнира.

Затяжка

Затяните  стяжные  гайку  и  болт  шарового
шарнира моментом 60 Нм.
