  ПЕРЕДНЯЯ  ПОДВЕСКА    2С – 7

1.  Крышка
2.  Верхняя гайка стойки
3.  Гайка штока поршня
4.  Крепление стойки
5.  Подшипник стойки
6.  Шайба
7.  Верхняя чашка пружины
8.  Фиксатор передней пружины
9.  Верхняя прокладка пружины
10.  Демпфер
11.  Передняя витая пружина
12.  Нижняя прокладка пружины
13.  Передняя стойка
14.  Болт крепления поворотного кулака к стойке
15.  Гайка
16.  Поворотный кулак
17.  Тормозной щит
18.  Подшипник передней ступицы

19.  Внешнее стопорное кольцо
20.  Передняя ступица
21.  Передний тормозной диск
22.  Шайба
23.  Чеканная гайка
24.  Болт зажима стабилизатора
25.  Зажим стабилизатора
26.  Втулка зажима стабилизатора
27.  Стабилизатор
28.  Гайка тяги стабилизатора
29.  Тяга стабилизатора
30.  Поперечная балка передней подвески
31.  Кронштейн поперечной балки
32.  Болт кронштейна поперечной балки
33.  Болт поперечной балки
34.  Гайка поперечной балки
35.  Рычаг передней подвески
36.  Шаровой шарнир

2С – 8  ПЕРЕДНЯЯ  ПОДВЕСКА

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

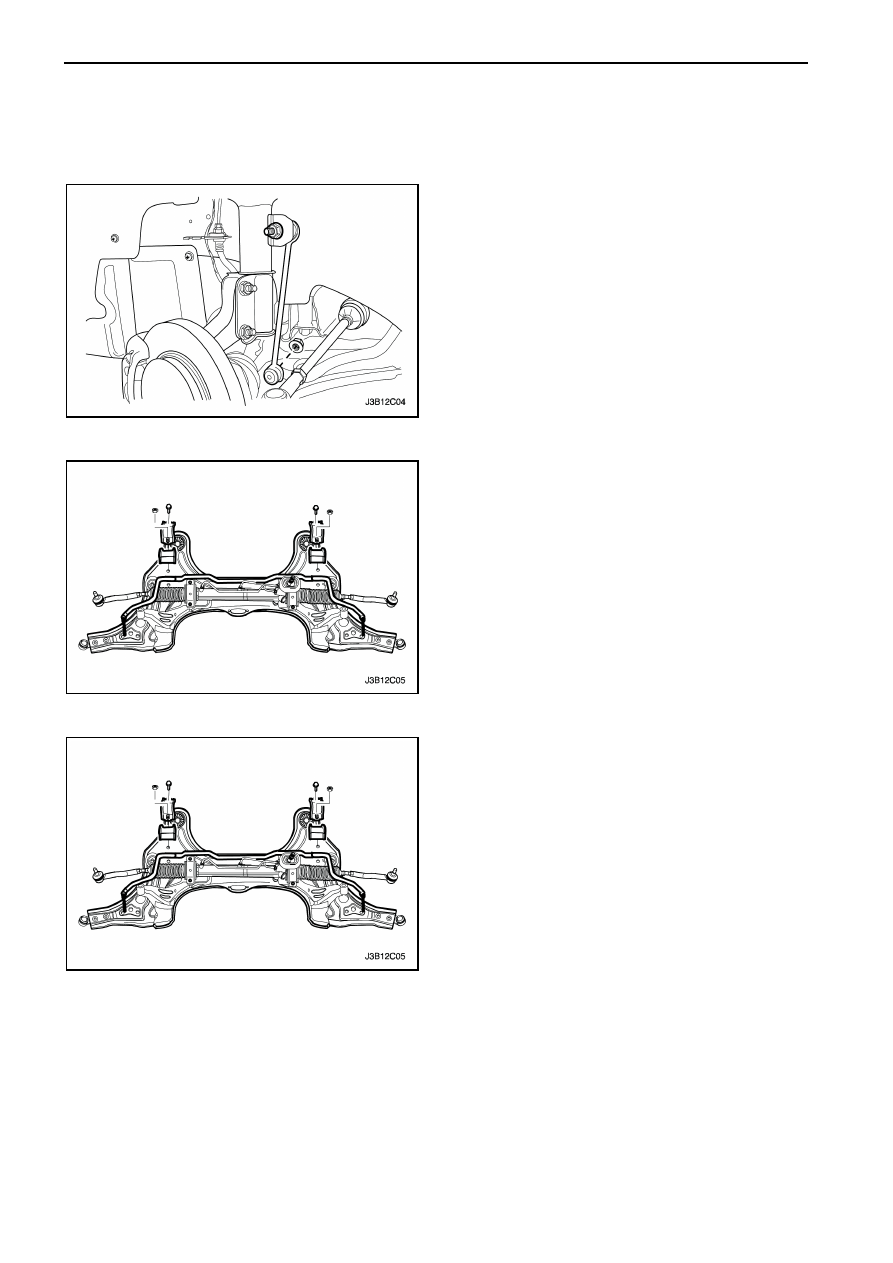

СТАБИЛИЗАТОР И ПРОКЛАДКИ



Процедура снятия

1.  Поднимите  и  закрепите  надлежащим  образом

автомобиль.

2.  Открутите  гайку  крепления  стабилизатора  к

тяге.

3.  Снимите

поперечную

балку.

Смотрите

"Поперечная балка в сборе" в этом разделе.



4.  Открутите  болты  крепления  стабилизатора  к

поперечной балке.

5.  Снимите

стабилизатор,

зажим

втулки

стабилизатора и втулки с автомобиля.



Процедура установки

1.  Установите стабилизатор.
2.  Установите  зажимы  втулок  стабилизатора,

болт  зажима  втулки  и  втулки  на  поперечную
балку. Не затягивайте болт.





  ПЕРЕДНЯЯ  ПОДВЕСКА    2С – 9

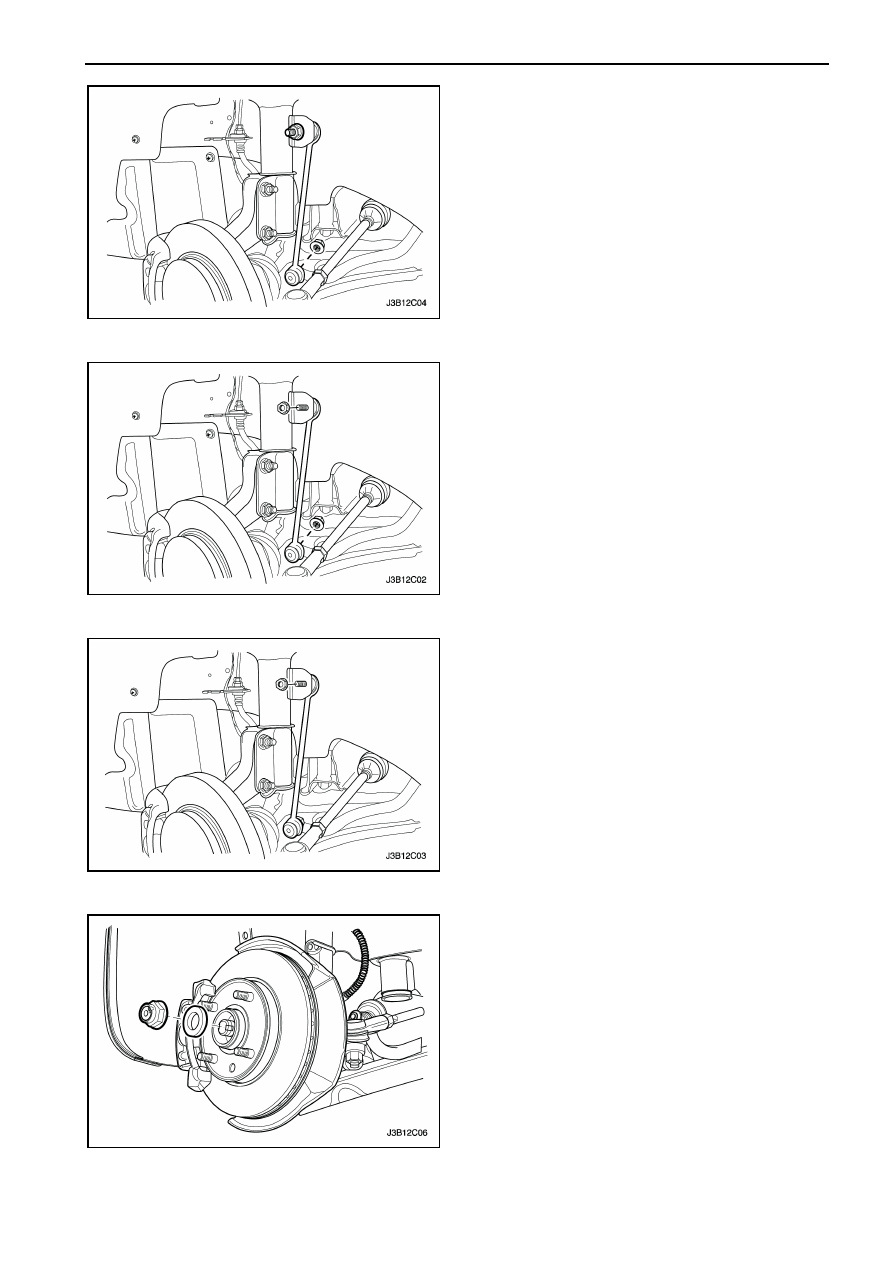

3.  Установите

тягу

стабилизатора

на

стабилизаторе

и

подсоедините

к

ним

стабилизатор и закрутите гайку.

Затяжка

•

  Затяните гайку крепления стабилизатора к

тяге стабилизатора моментом 47 Нм.

•

  Затяните  болты  крепления  стабилизатора

и  зажимов  втулок  стабилизатора  к
поперечной балке моментом 25 Нм.

4.  Установите

передние

колеса.

Смотрите

Раздел 2Е, шины и диски.



ТЯГА СТАБИЛИЗАТОРА



Процедура снятия

1.  Открутите  гайку  крепления  стабилизатора  к

тяге стабилизатора.

2.  Открутите гайку крепления тяги стабилизатора

к стойке в сборе.

3.  Снимите тягу стабилизатора.


Процедура установки

1.  Установите тягу стабилизатора.
2.  Закрутите гайку крепления тяги стабилизатора

к стойке в сборе.

Затяжка

Затяните  гайку  крепления  тяги  стабилизатора
к стойке в сборе моментом 47 Нм.

3.  Закрутите  гайку  крепления  стабилизатора  к

тяге стабилизатора.

Затяжка

Затяните  гайку  крепления  стабилизатора  к
тяге стабилизатора моментом 47 Нм.



ПОВОРОТНЫЙ КУЛАК В СБОРЕ

Необходимые инструменты
КМ-507-B  Инструмент  для  снятия  шарового
шарнира


Процедура снятия

1.  Поднимите  и  закрепите  надлежащим  образом

автомобиль.

2.  Снимите колесо. Смотрите Раздел 2Е, Шины и

диски.

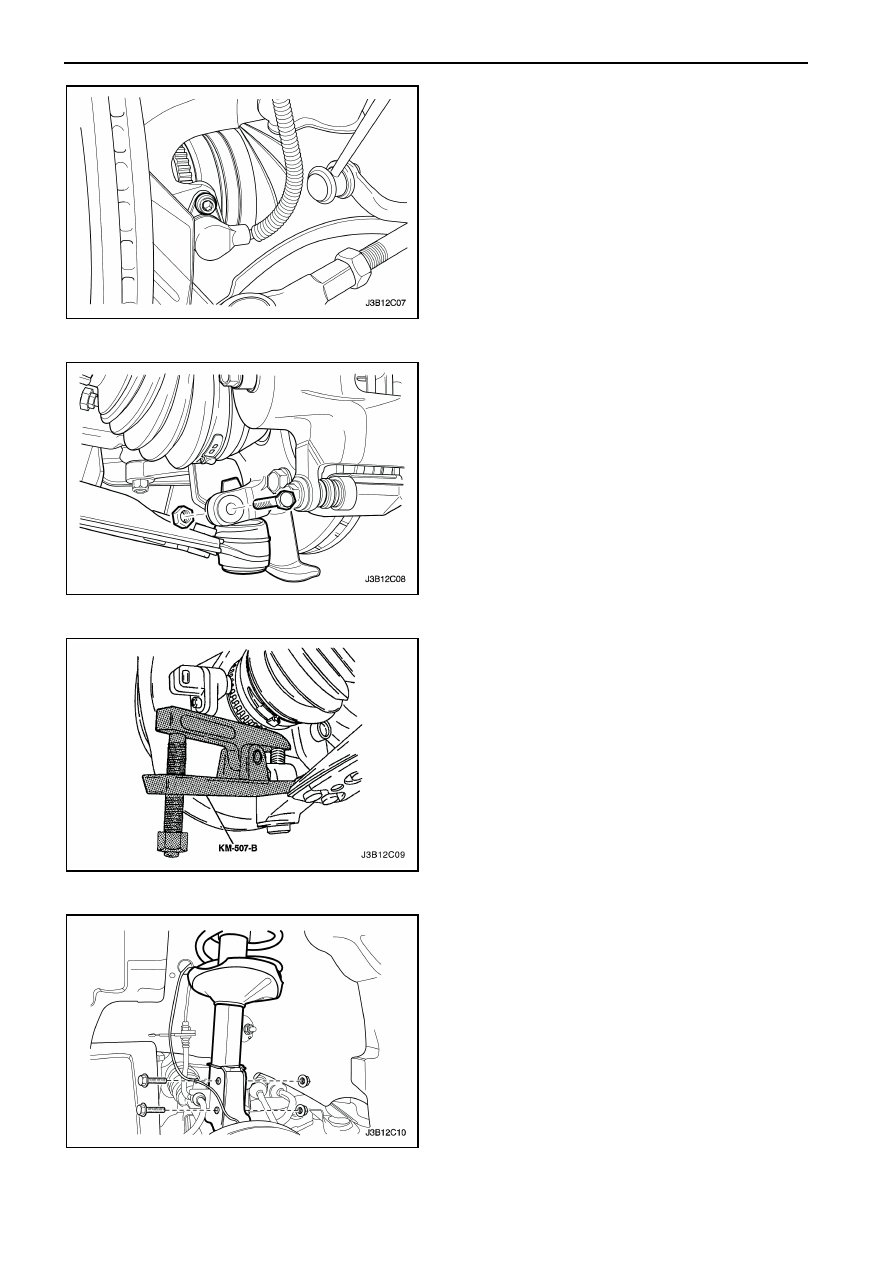

3.  Открутите гайку с полуосевого привода.

2С – 10  ПЕРЕДНЯЯ  ПОДВЕСКА

4.  Снимите  тормозной  суппорт  с  переднего

тормозного  механизма.  Подпорите  суппорт
так,  чтобы  он  не  свисал  на  тормозных
шлангах.  Смотрите  Раздел 4D, Передний
дисковый тормозной механизм.

5.  Снимите  наконечник  и  поворотный  кулак  в

сборе.

Смотрите

Раздел

6С,

Рулевой

механизм с гидроусилителем.

6.  На

автомобилях,

оборудованных

антиблокировочной  системой  (АБС)  тормозов,
отсоедините  электрический  разъем  датчика
скорости колеса с поворотного кулака.



7.  Открутите  стяжной  болт  и  гайку  шарового

шарнира.



8.  Отделите  шаровой  шарнир  с  поворотного

кулака  при  помощи  инструмента  для  снятия
шарового шарнира КМ-507-B.



9.  Открутите  гайки  с  болтов,  соединяющие

поворотный кулак со стойкой в сборе.
