УПРАВЛЕНИЕ  ДВИГАТЕЛЕМ    1F – 199

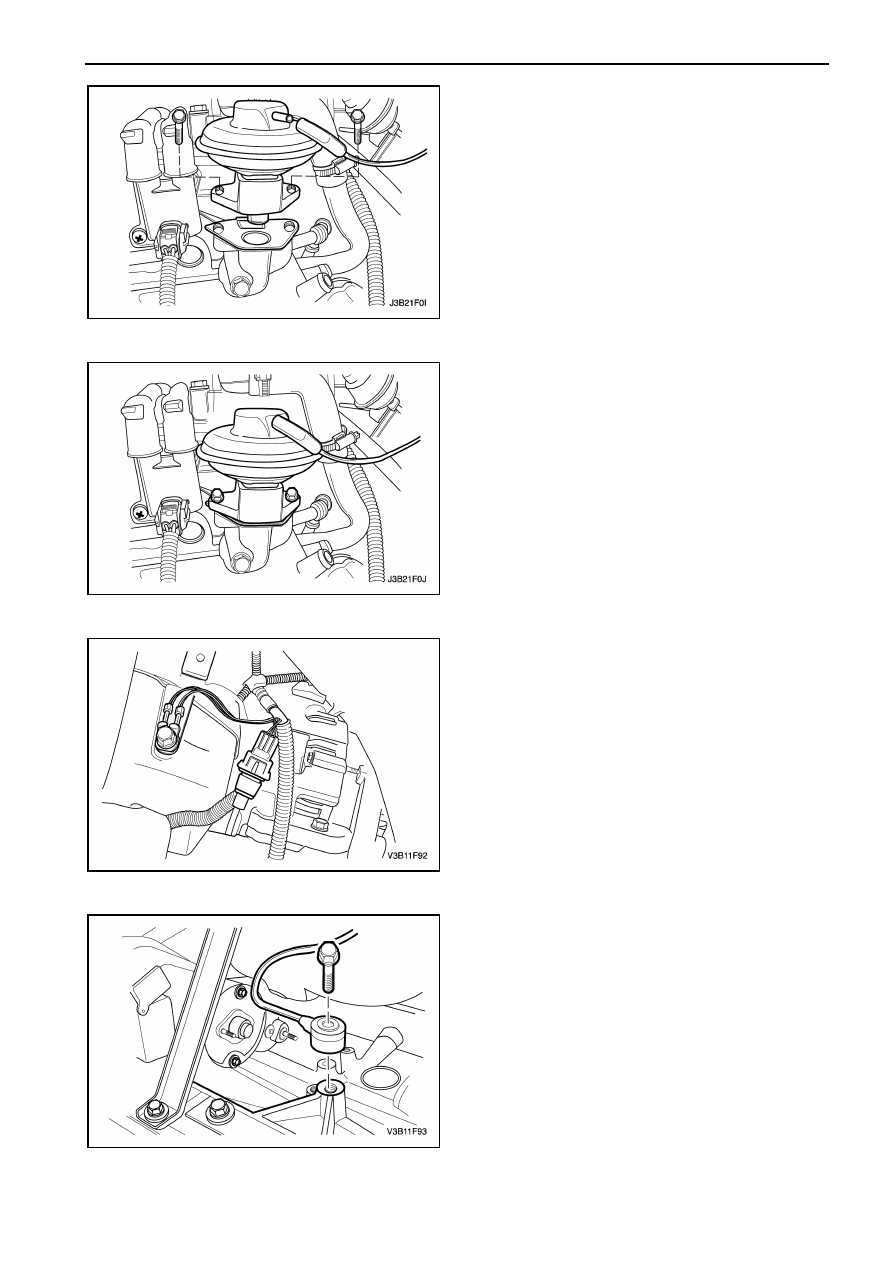

КЛАПАН РЕЦИРКУЛЯЦИИ
ВЫХЛОПНЫХ ГАЗОВ



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините  вакуумный  шланг  с  клапана

рециркуляции выхлопных газов (РВГ).

3.  Открутите стяжные болты клапана РВГ.
4.  Снимите клапан РВГ.


Процедура установки

1.  Закрутите стяжные болты клапана РВГ.

Затяжка

Затяните  стяжные  болты  клапана  РВГ
моментом 30 Нм.

2.  Подсоедините  вакуумный  шланг  к  клапану

РВГ.

3.  Подсоедините электрический разъем клапана

РВГ.

4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.



ДАТЧИК ДЕТОНАЦИИ



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Поднимите

и

закрепите

автомобиль

надлежащим образом.

3.  Отсоедините

электрический

разъем

на

датчике детонации.



4.  Открутите болт и снимите датчик детонации.


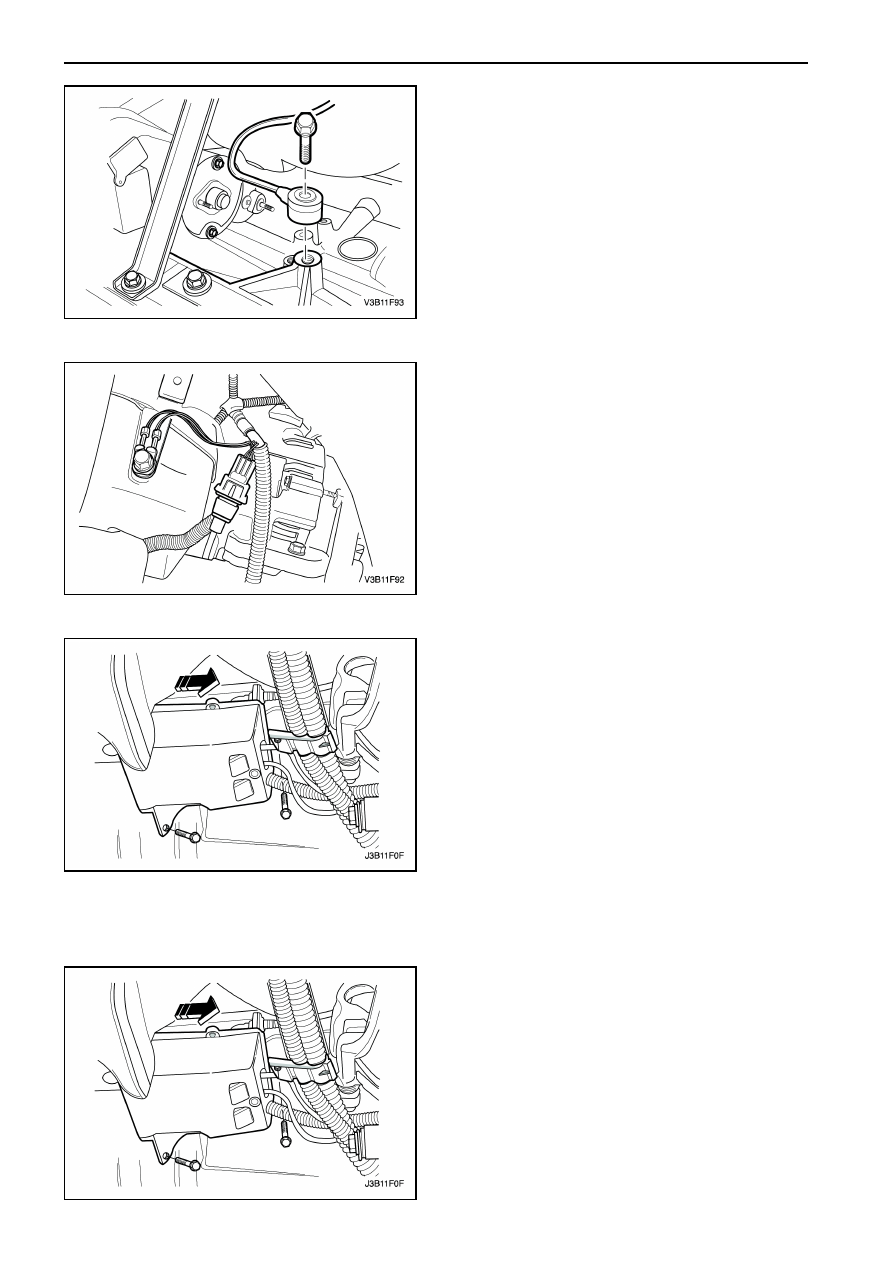

1F – 200  УПРАВЛЕНИЕ  ДВИГАТЕЛЕМ

Процедура снятия

1.  Установите  датчик  детонации  и  закрутите

болт.

Затяжка

Затяните  болт  датчика  детонации  моментом
20 Нм.



2.  Подсоедините  электрический  разъем  на

датчике детонации.

3.  Опустите автомобиль.
4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.



ПОГЛОТИТЕЛЬ ПАРОВ
ТОПЛИВА



Процедура снятия

ПРЕДОСТЕРЕЖЕНИЕ:

Поглотитель

и

вакуумный  шланг  содержат  пары  топлива.
Не подходите близко с зажженной сигаретой
или открытым пламенем.
1.  Открутите

болт

крепления

фланца

поглотителя к автомобилю.

2.  Вытащите поглотитель паров топлива (ППТ) с

держателя дорожки (track holder).

3.  Отсоедините шланги паров топлива с ППТ.
4.  Снимите щиток ППТ.
5.  Снимите ППТ.


Процедура установки

1.  Введите  ППТ  внутрь  дорожки  и  расположите

его в своем положении.

2.  Подсоедините шланги паров топлива.
3.  Закрутите болт фланца ППТ.

Затяжка



Закрутите болт фланца ППТ моментом 4 Нм.





УПРАВЛЕНИЕ  ДВИГАТЕЛЕМ    1F – 201

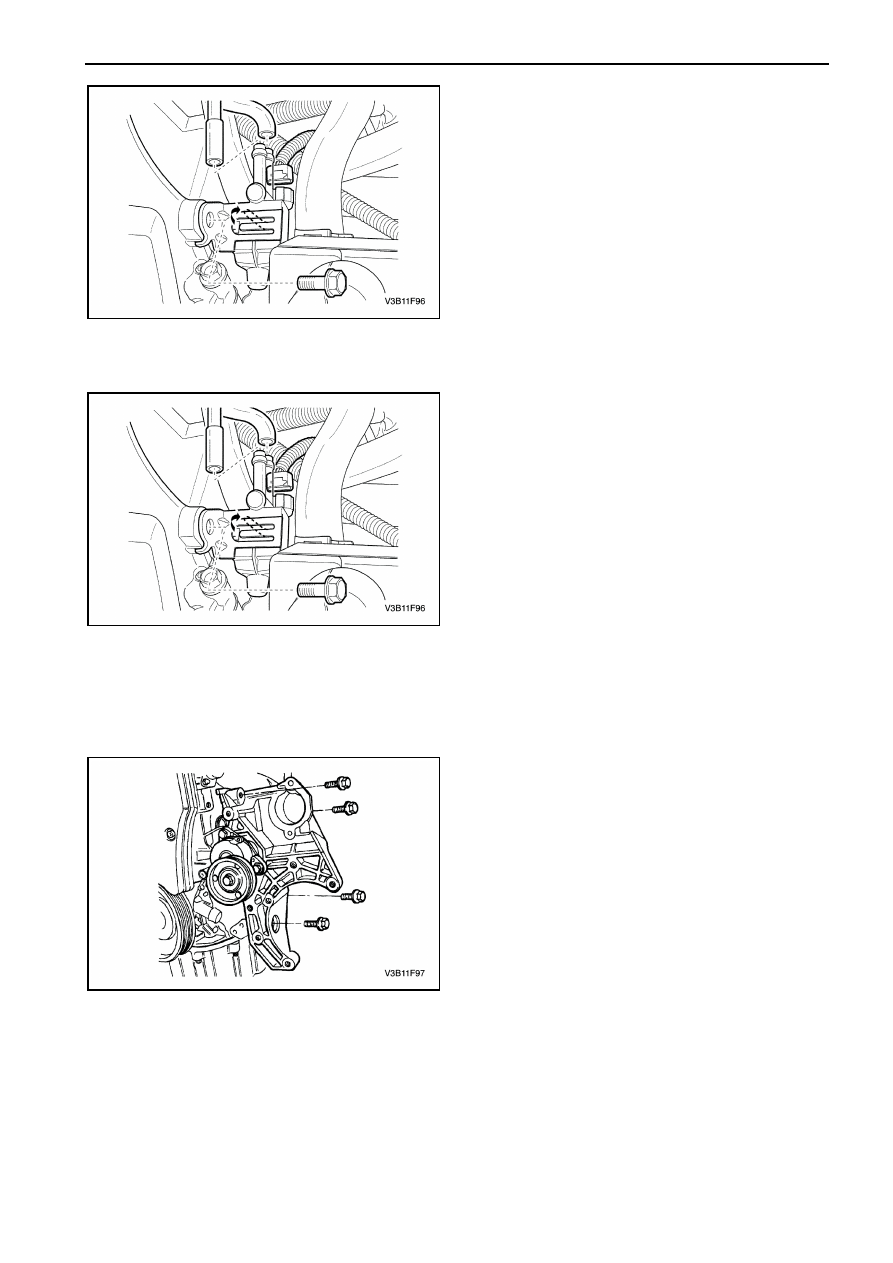

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
ПОГЛОТИТЕЛЯ ПАРОВ
ТОПЛИВА



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините

разъем

соленоида

(электромагнитного

клапана)

поглотителя

паров топлива (ППТ).

3.  Отсоедините  вакуумные  шланги  с  соленоида

ППТ.

4.  Открутите

болт

кронштейна

крепления

соленоида ППТ с впускного трубопровода.

5.  Снимите  соленоид  ППТ  с  кронштейна

крепления.




Процедура установки

1.  Прикрепите  соленоид  ППТ  на  кронштейне

крепления.

2.  Установите  соленоид  ППТ  и  кронштейн

крепления  на  впускном  трубопроводе  и
закрутите болт.

Затяжка

Затяните

болт

кронштейна

крепления

соленоида ППТ моментом 5 Нм.

3.  Подсоедините  вакуумный  шланг  к  соленоиду

ППТ.

4.  Подсоедините разъем соленоида ППТ.
5.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

ДАТЧИК ПОЛОЖЕНИЯ
КОЛЕНЧАТОГО ВАЛА (ПКВ)



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  насос  гидроусилителя  рулевого

управления,  если  оборудован.  Смотрите
Раздел 6B, Насос  гидроусилителя  рулевого
управления.

3.  Снимите  компрессор  кондиционера  воздуха

(КВ).  Смотрите  Раздел 7D, Автоматическая
система

управления

температурой

обогрева, вентиляцией и кондиционирования
воздуха.

4.  Открутите

болты

заднего

кронштейна

крепления  компрессора  КВ  и  снимите  задний
кронштейн крепления.


5.  Открутите  болты  кронштейна  крепления

дополнительного оборудования.

1F – 202  УПРАВЛЕНИЕ  ДВИГАТЕЛЕМ

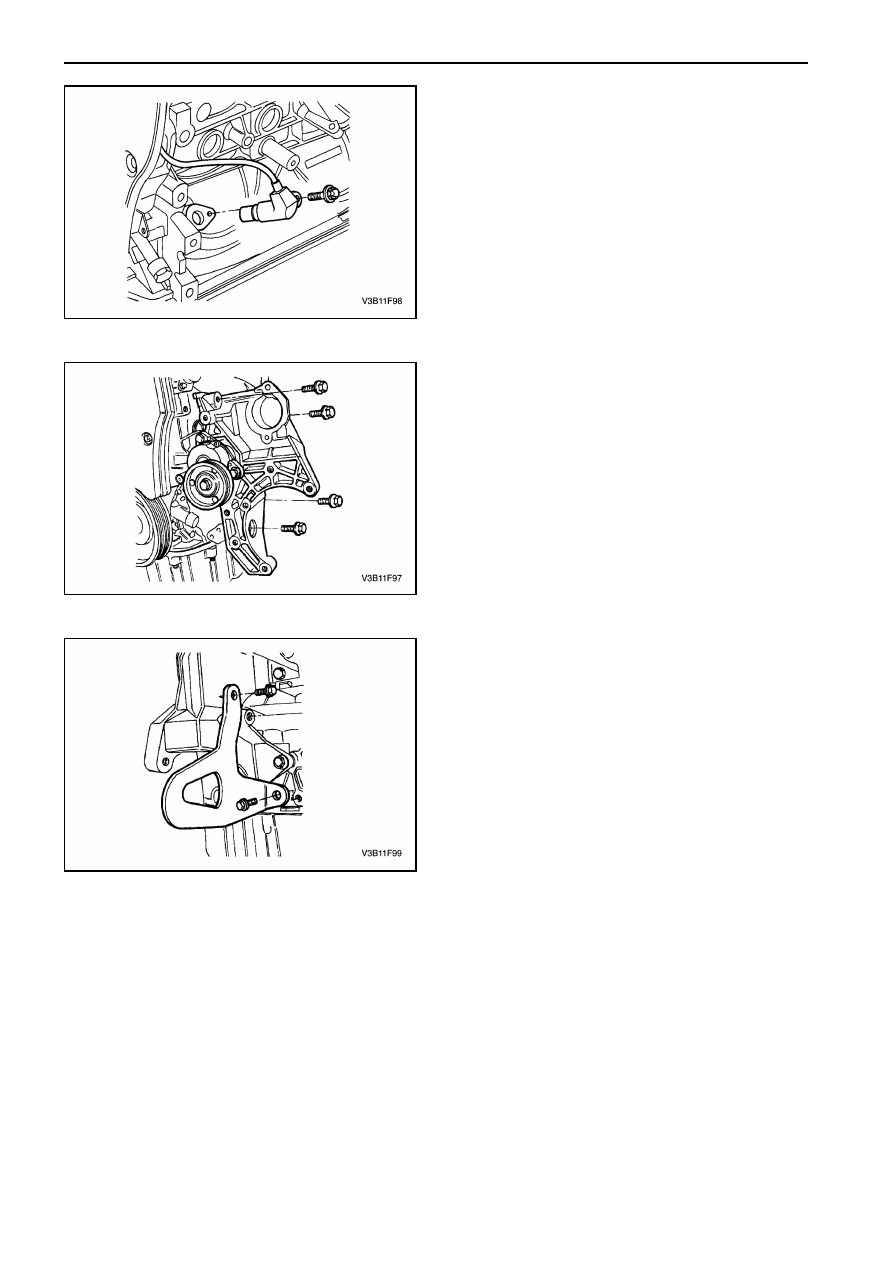

6.  Отсоедините разъем датчика ПКВ.
7.  Открутите стяжной болт датчика ПКВ.
8.  Осторожно вращайте и снимите датчик ПКВ с

блока цилиндров.



Процедура установки

1.  Введите датчик ПКВ внутрь блока цилиндров.
2.  Закрутите стяжной болт датчика ПКВ.

Затяжка

Затяните

стяжной

болт

датчика

ПКВ

моментом 8 Нм.

3.  Подсоедините разъем датчика ПКВ.
4.  Закрутите  болты  кронштейна  крепления

дополнительного оборудования.

Затяжка

Затяните

болты

кронштейна

крепления

дополнительного  оборудования  моментом 27
Нм.



5.  Установите задний кронштейн крепления КВ.



Затяжка

Затяните

болты

кронштейна

крепления

дополнительного  оборудования  моментом 35
Нм.

6.  Установите компрессор. Смотрите Раздел 7D,

Автоматическая

система

управления

температурой  обогрева,  вентиляцией  и
кондиционирования воздуха.

7.  Установите  насос  гидроусилителя  рулевого

управления.  Смотрите  Раздел 6B, Насос
гидроусилителя рулевого управления.

8.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.
