УПРАВЛЕНИЕ ДВИГАТЕЛЕМ  1F – 35

Коленчатый вал вращается, но двигатель не запускается (продолжение)



Шаг

Действие

Величина

Да

Нет

57

1.  Выключите зажигание.
2.  Подсоедините тестовую лампочку между клеммой

30  разъема  топливного  насоса  и  положительной
клеммой аккумуляторной батареи.

Горит ли тестовая лампочка?

-

Смотрите

Шаг 58

Смотрите

Шаг 64

58

1.  Выключите зажигание.
2.  Проверьте  электропроводку  между  клеммой 87

разъема  реле  топливного  насоса  и  клеммой 3
разъема  топливного  насоса  на  обрыв  или
замыкание на массу.

Найдена ли неисправность?

-

Смотрите

Шаг 59

-

59

Произведите  ремонт  проводки  между  клеммой 87
разъема  реле  топливного  насоса  и  клеммой 3
разъема топливного насоса.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

60

Замените реле топливного насоса.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

61

Проверьте  на  обрыв  в  проводке  между  клеммой 86
разъема  реле  топливного  насоса  и  положительной
клеммой аккумуляторной батареи.
Найдена ли неисправность?

-

Смотрите

Шаг 72

-

62

Проверьте проводку между клеммой 85 разъема реле
топливного  насоса  и  клеммой B26 разъема  ЭБУ  на
обрыв.
Найдена ли неисправность?

-

Смотрите

Шаг 63

Смотрите

Шаг 40

63

Произведите  ремонт  между 85 разъема  реле
топливного  насоса  и  клеммой B26 разъема  ЭБУ  на
обрыв.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

64

Произведите  ремонт  провода  между  клеммой 30
разъема реле топливного насоса и предохранителем
Ef10.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

65

1.  Выключите зажигание.
2.  Отсоедините  разъемы  топливных  форсунок  с

топливных форсунок.

3.  Включите зажигание.
4.  Подсоедините тестовую лампочку между клеммой

2 разъема топливной форсунки и массой.

5.  Повторите  пункт 4 для  каждой  оставшейся

топливной форсунки.

Горит  ли  тестовая  лампочка  на  всех  топливных
форсунках?

-

Смотрите

Шаг 66

Смотрите

Шаг 69

66

1.  Выключите зажигание.
2.  Подсоедините тестовую лампочку между клеммой

1 разъема электропроводки топливной форсунки и
положительной клеммой аккумуляторной батареи.

3.  Проверните коленчатый вал.
6.  Повторите  пункты 2 и 3 для  каждой  оставшейся

топливной форсунки.

Вспыхивает ли тестовая лампочка на всех топливных
форсунках?

-

Смотрите

Шаг 67

Смотрите

Шаг 70

67

Измерьте  сопротивление  на  каждой  топливной
форсунке.
Находится  ли  величина  сопротивления  в  пределах
установленной  величины  (сопротивление  будет
незначительно

увеличится

при

высокой

температуре)?

11.6-12.4

Ω

Система в

порядке

Смотрите

Шаг 68



1F – 36  УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

Коленчатый вал вращается, но двигатель не запускается (продолжение)



Шаг

Действие

Величина

Да

Нет

68

Замените

те

топливные

форсунки,

величина

сопротивления

которых

выходит

за

пределы

установленной величины.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

69

Произведите  ремонт  обрыва  провода(ов)  между
клеммой 2 разъема  электропроводки  топливной
форсунки и клеммами 9, 10 проводки С103 двигателя.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

70

1.  Проверьте  на  обрыв  провод  между  клеммой  1

разъема  электропроводки  топливной  форсунки
№1и клеммой А9 разъема ЭБУ.

2.  Проверьте  на  обрыв  провод  между  клеммой  1

разъема  электропроводки  топливной  форсунки
№2 и клеммой А22 разъема ЭБУ.

3.  Проверьте  на  обрыв  провод  между  клеммой  1

разъема  электропроводки  топливной  форсунки
№3 и клеммой А8 разъема ЭБУ.

4.  Проверьте  на  обрыв  провод  между  клеммой  1

разъема  электропроводки  топливной  форсунки
№4 и клеммой А26 разъема ЭБУ.

Найдена ли неисправность?

-

Смотрите

Шаг 71

Смотрите

Шаг 73

71

Произведите  ремонт  обрыва  провода(ов)  топливной
форсунки.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

72

При  необходимости  замените  предохранитель  или
произведите ремонт электропроводки.
Завершен ли ремонт?

-

Смотрите

Шаг 3

-

73

1.  Проверьте предохранитель Ef22.
2.  Проверьте  на  обрыв  провода  между  цепями  от

клеммы 2 для  каждой  из  четырех  топливных
форсунок и включателем зажигания.

Найдена ли неисправность?

-

Смотрите

Шаг 72

-





УПРАВЛЕНИЕ ДВИГАТЕЛЕМ  1F – 37

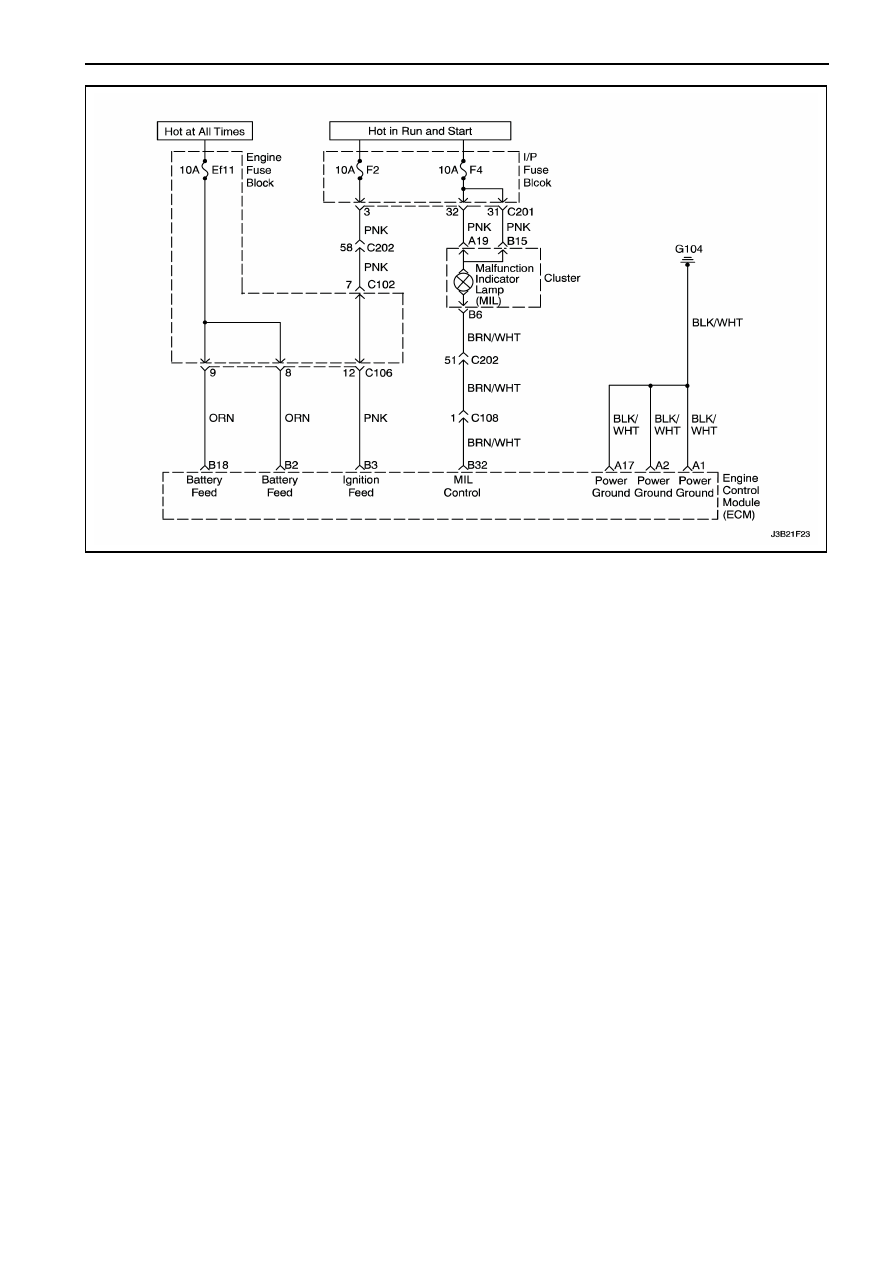

НЕ ГОРИТ ЛАМПОЧКА ОПОВЕЩЕНИЯ НЕИСПРАВНОСТЕЙ

Описание цепи
Когда

зажигание

включено,

лампочка

оповещения  неисправностей  (ЛОН)  включается
и  горит  до  тех  пор,  пока  двигатель  не  начнет
работать,  если  диагностические  коды  не
установлены

(ДКН).

Напряжение

аккумуляторной  батареи  поставляется  через
включатель

зажигания

непосредственно

в

индикатор  ЛОН.  Электронный  блок  управления
(ЭБУ)  управляет  ЛОН,  обеспечивая  заземление
через  цепь  управления  ЛОН  для  включения
ЛОН.




Вспомогательные пункты при диагностике
Обрыв  в  предохранителе F4 приводит  к
неисправности всей панели инструментов.
Проверьте  аккумуляторною  батарею  и  цепи
питания  зажигания  на  плохое  соединение,  если
в

ЛОН

наблюдается

перемежающаяся

неисправность.
Любая  цепь  (электрическая  схема),  которая
подозревается

на

перемежающуюся

неисправность,

должна

быть

проведена

тщательная

проверка

клемм

на

изгиб,

ненадлежащую  стыковку,  поломку  фиксаторов,
ненадлежащую форму или повреждение, плохое
соединение

клеммы

е

проводу

или

механическое повреждение электропроводки.

1F – 38  УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

Не горит лампочка оповещения неисправности



Шаг

Действие

Величина

Да

Нет

1

Попытайтесь запустить двигатель.
Запустился ли двигатель?

-

Смотрите

Шаг 2

Смотрите
"Коленча-

тый вал

вращается

но двига-

тель не за-

пускается"

2 1.

Поверните  включатель  зажигания  в  положение
LOCK.

2.  Отсоедините

разъем

электронного

блока

управления (ЭБУ).

3.  Поверните  включатель  зажигания  в  положение

ON.

4.  Подсоедините тестовую лампочку между клеммой

B32 разъема ЭБУ и массой.

Горит ли (illuminate) тестовая лампочка?

-

Смотрите

Шаг 3

Смотрите

Шаг 6

3

Проверьте  клеммы  на  повреждение  или  плохое
соединение.
Найдена ли какая-нибудь неисправность?

-

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Замените ЭБУ.
Завершен ли ремонт?

-

Смотрите

"Проверка

встроенной

системы

диагностики"

-

5

Произведите  ремонт  поврежденных  клемм  или
плохого соединения.
Завершен ли ремонт?

-

Смотрите

"Проверка

встроенной

системы

диагностики"

-

6

Проверьте предохранитель F4.
Имеется ли обрыв в предохранителе?

-

Смотрите

Шаг 7

Смотрите

Шаг 8

7 1.

Проверьте  на  замыкание  на  массу  в  цепи  и  при
необходимости произведите ремонт.

2.  Замените предохранитель F4.
Завершен ли ремонт или замена?

-

Смотрите

"Проверка

встроенной

системы

диагностики"

-

8 1.

Проверьте

на

обрыв

цепь

между

предохранителем F4 и клеммой B32 разъема ЭБУ
и при необходимости произведите ремонт.

2.  Проверьте  лампочку  ЛОН  и  замените  если  она

перегорела.

Завершен ли ремонт или замена?

-

Смотрите

"Проверка

встроенной

системы

диагностики"

-
