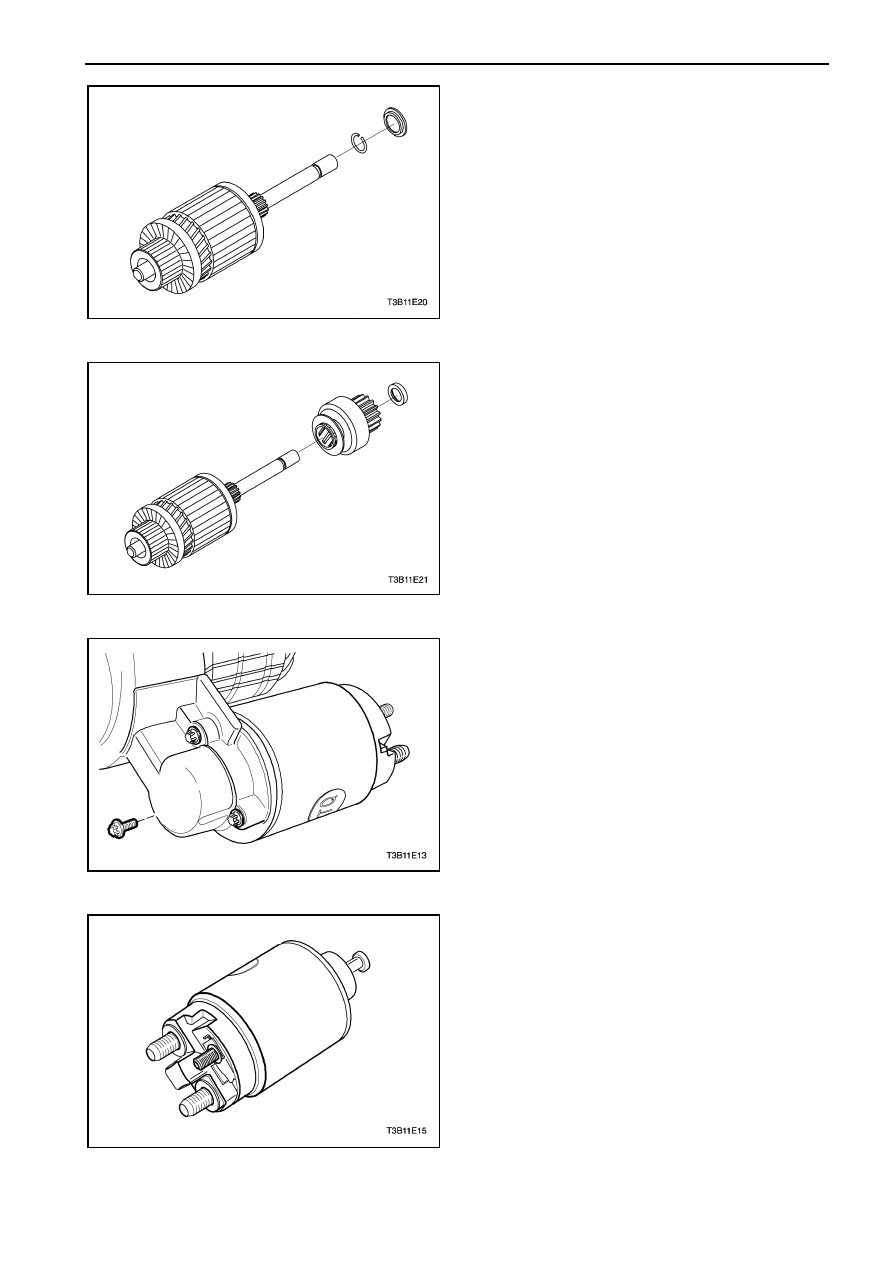

ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ    1Е – 21

20. Снимите  замковое  кольцо  с  канавки  в

приводном вале.



21. Снимите  ограничитель  шестерни  и  привод

(drive) с приводного вала.



22. Если  не  выполнены  действия  в  предыдущем

пункте,  открутите  винты,  удерживающие
тяговое  реле  в  сборе  внутри  корпуса,  и
открутите

гайку

с

разъема

катушки

электромагнита (катушки возбуждения).



23. Вращайте  тяговое  реле  на 90

0

  и  снимите  его

вместе с возвратной пружиной.



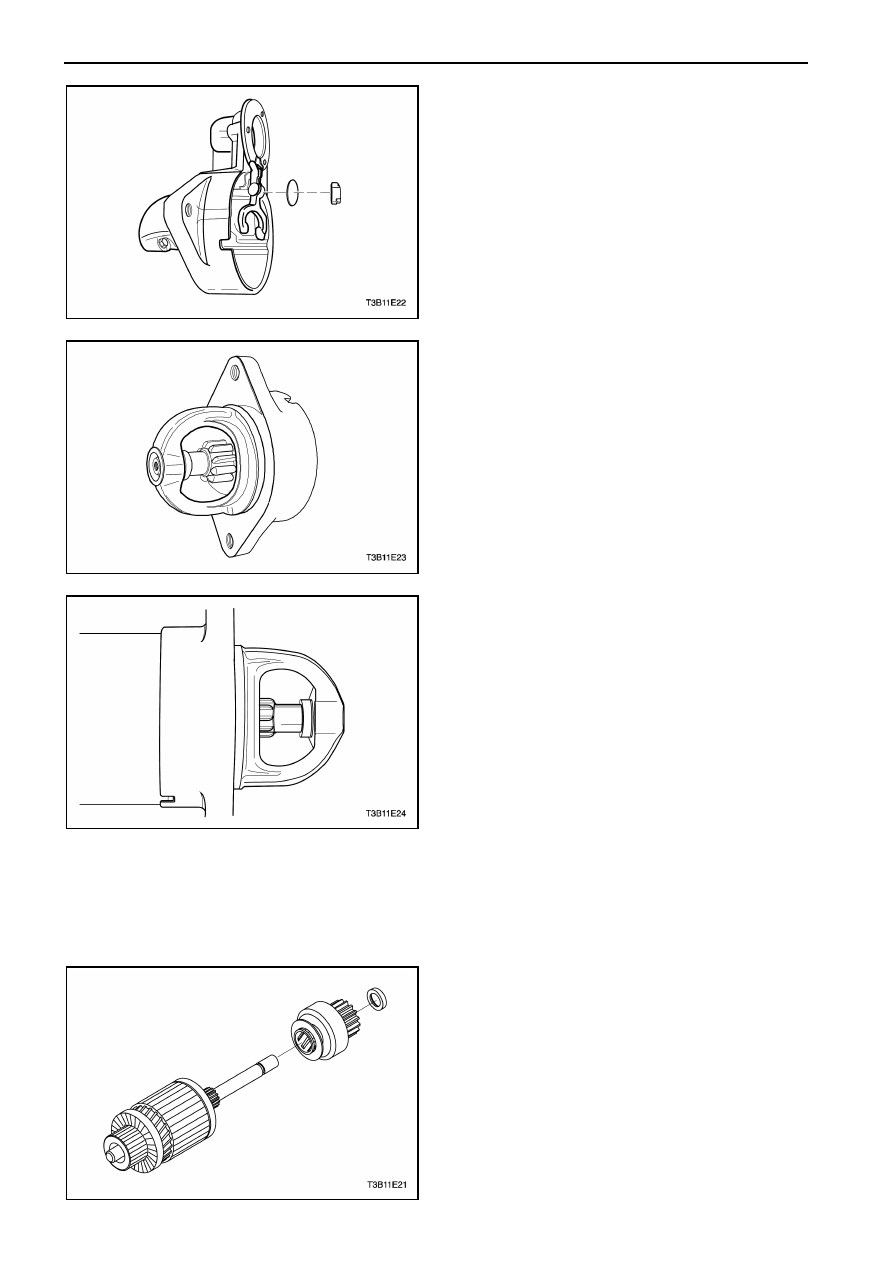

1Е – 22  ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ

24. Снимите  плунжер  с  катушкой  и  рычаг

переключения  в  сборе.  Проверьте  обмотку
тягового  реле.  Если  не  был  выполнены
действия в пункте 11.

Внимание:  Зазор  шестерни  должен  быть
отрегулирован  для  предотвращения  стискивания
коромысла  от  трения  на  хомут  сцепления (clutch
collar)  в  процессе  проворачивания  коленчатого
вала.
25. Когда  электродвигатель  стартера  разобран  и

тяговое реле заменен, необходимо проверить
зазор шестерни.



26. Отсоедините  разъем  катушки  возбуждения

электродвигателя от клеммы мотора тягового
реле и осторожно изолируйте разъем.

27. Подсоедините  одну  клемму  в  12  вольт

аккумуляторной батареи к клемме включателя
тягового  реле  и  другую  клемму  к  корпусу
стартера.

28. Быстро  (на  мгновение)  замкните  перемычкой

клемму  мотора  тягового  реле  и  корпус
стартера,  позволяя  шестерне  выдвинуться  в
положение

зацепления,

где

он

будет

оставаться  до  отсоединения  аккумуляторной
батареи.

Внимание:  Метод  регулировки  зазора  шестерни
не  обеспечивается  электродвигателем  стартера.
Если  величина  зазора  не  находится  в  пределах
установленной

величины,

проверьте

на

ненадлежащую

установку

и

замените

изношенные части.
29. Надавите

шестерню

назад

настолько,

насколько  это  возможно  для  смещения  и
проверьте  зазор  щупом.  Зазор  должен  быть
от 0.25 до 3.56 мм.



Процедура сборки

1.  Установите  привод  и  ограничитель  шестерни

на приводном вале.





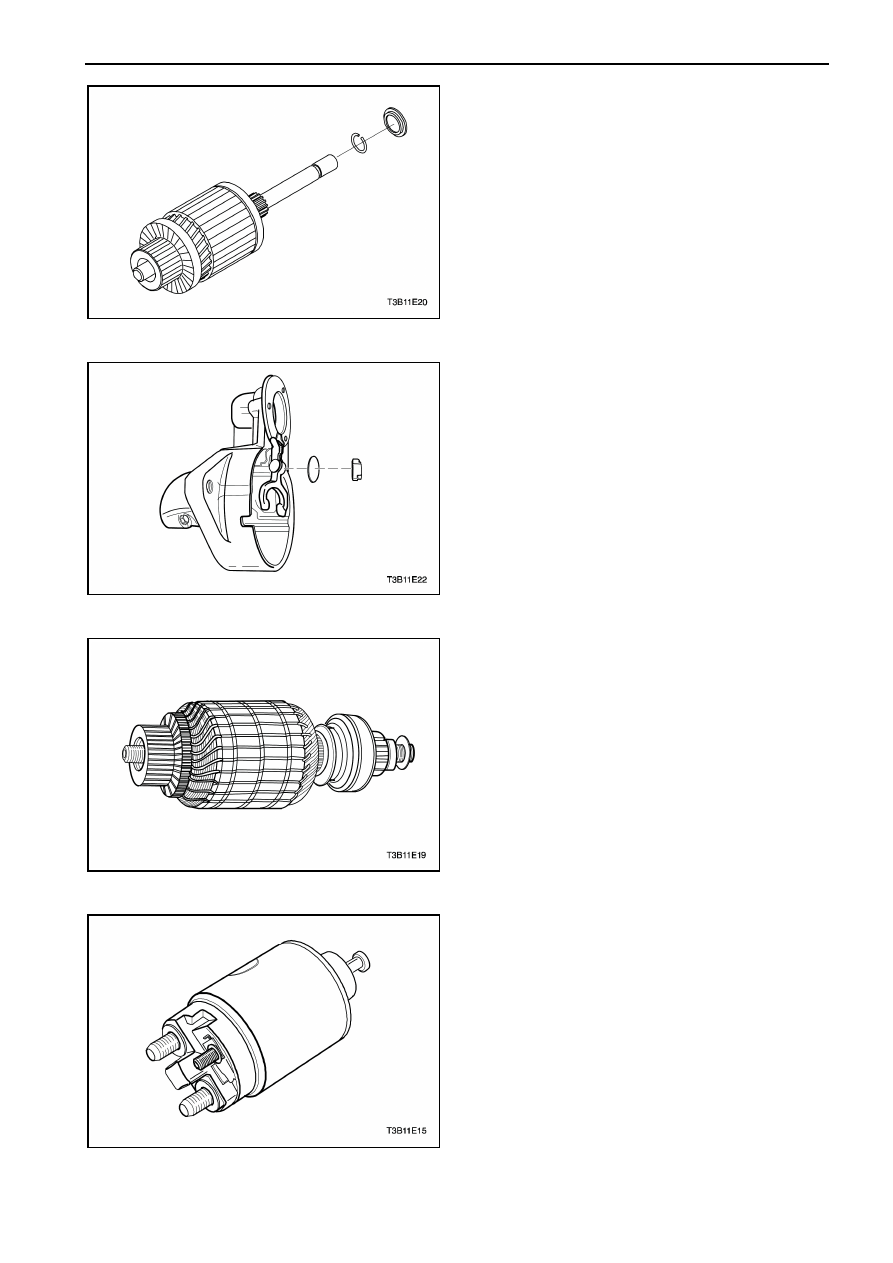

ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ    1Е – 23

2.  Установите  замковое  кольцо  на  канавку  в

приводном вале и введите хомут.



3.  Установите  рычажок  переключения,  шайбу  и

прокладку (cushion).



4.  Смажьте

конец

привода

вала

якоря

смазочным веществом.



5.  Расположите тяговое реле в сборе.



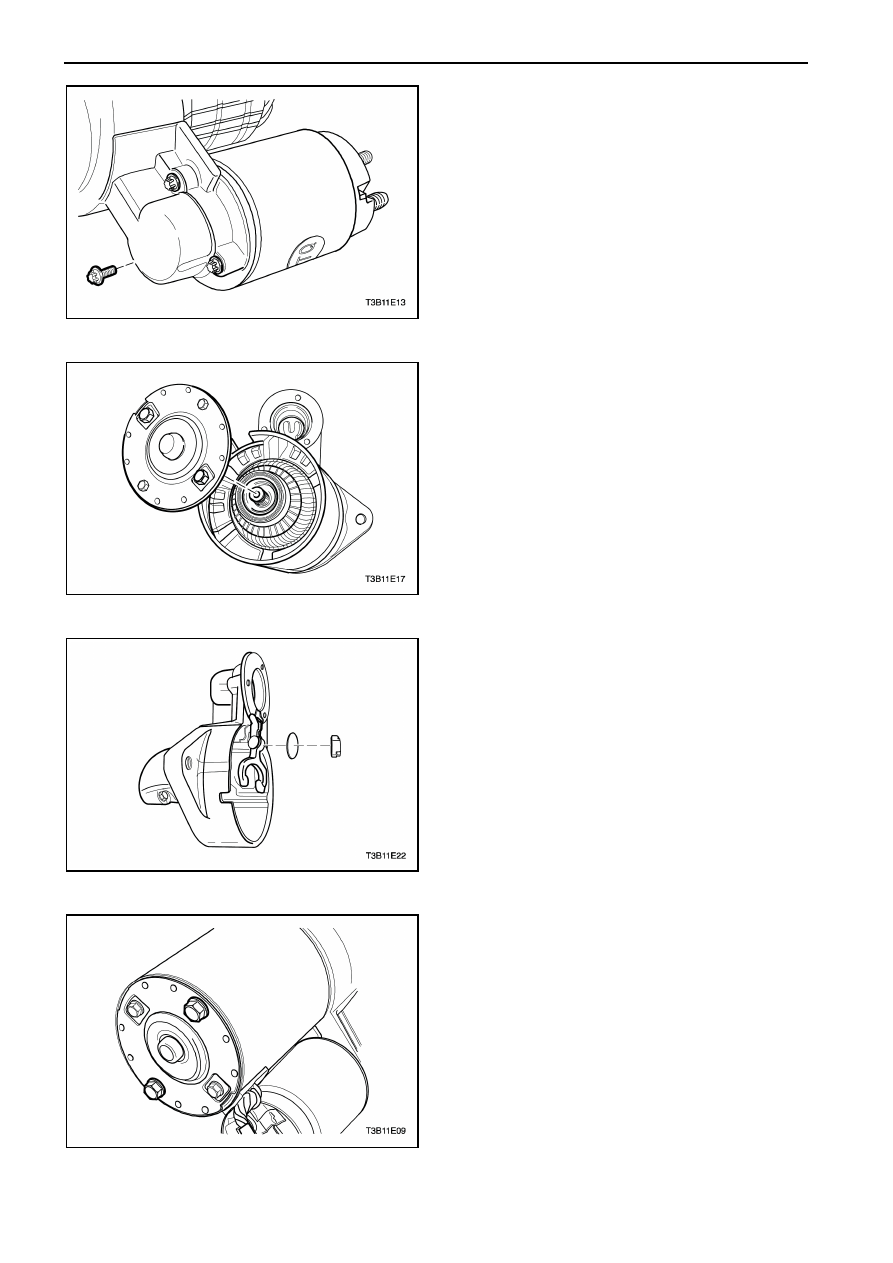

1Е – 24  ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ

6.  Закрепите тяговое реле винтами.

Затяжка

Затяните  винты  крепления  тягового  реле  в
сборе моментом 8 Нм.

7.  Установите  разъем  обмотки  возбуждения  на

клемме стартера. Закрутите гайку.

Затяжка

Затяните гайку разъема обмотки возбуждения
стартера моментом 8 Нм.








8.  Расположите якорь в сборе внутрь статора.
9.  Расположите  крышку  на  якоре  и  статоре  в

сборе.

10.  Установите якорь и статор в сборе с крышкой

внутрь корпуса стартера.












11.  Расположите  заднюю  крышку  коммутатора  /

держателей  щеток,  совместите  отверстия
задней  крышки  с  отверстиями  болта  в
корпусе.













12.  Установите болты крепления стартера.
13.  Установите  стартер.  Смотрите  "Стартер"  в

этом разделе.

Затяжка

Затяните

болты

крепления

стартера

моментом 6 Нм.
