ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ    1Е – 25

ГЕНЕРАТОР

Процедура разборки

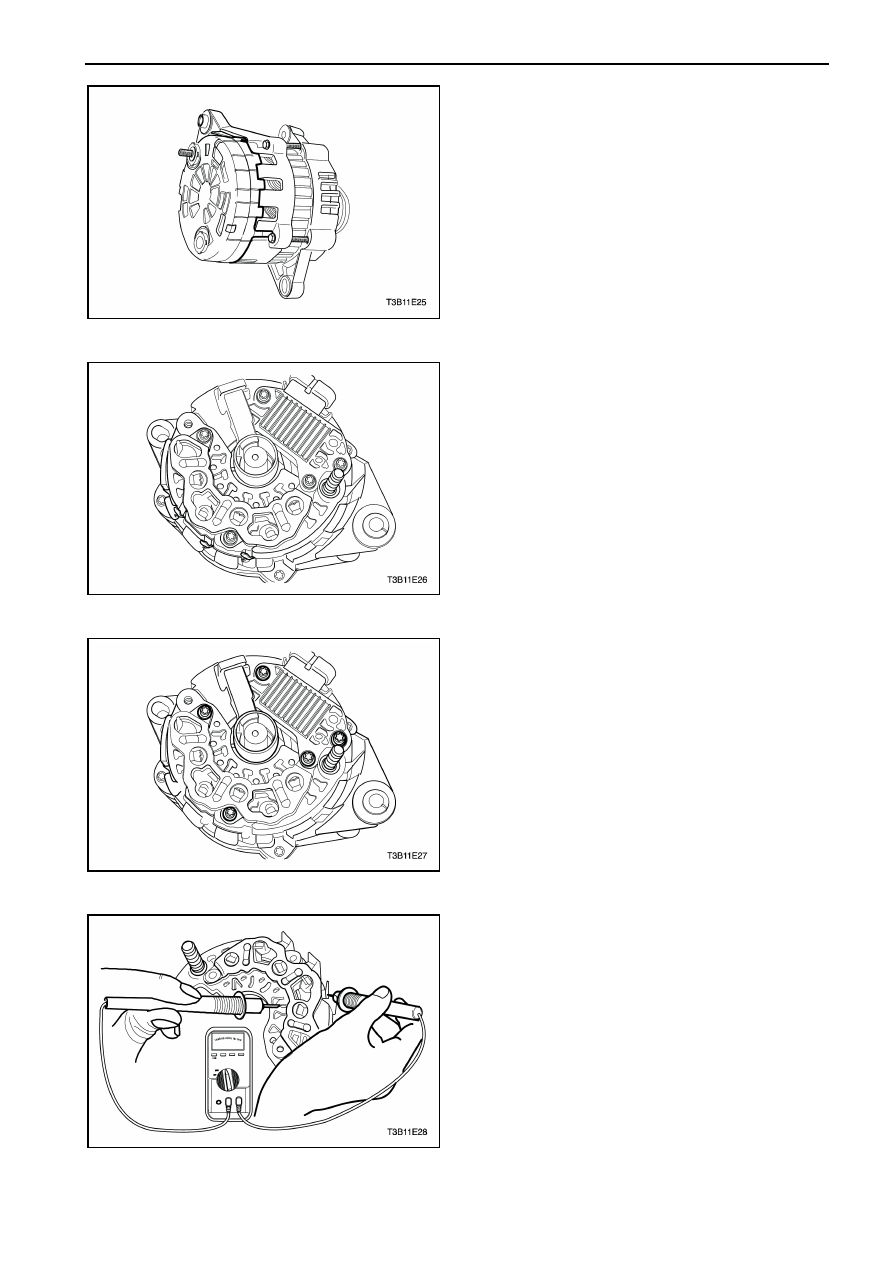

1.  Снимите  генератор.  Смотрите  "Генератор"  в

секции  "Обслуживание  на  автомобиле"этого
раздела.

2.  Для

удобства

при

сборке,

отметьте

специальной  линией  на  задней  крышке,
которая не может быть легко стерта.

3.  Вытащите

в

пластиковую

крышку

для

обозрения соединений статора.

Примечание:  Если  соединения  статора  не
сварены,

расплавьте

свинец.

Избегайте

чрезмерного  перегрева,  так  как  это  может
повредить

диоды

в

диодном

мостике

(выпрямителе).
4.  Снимите  соединения  статора  с  клемм

диодного выпрямителя отрезав провода.



5.  Вытащите перегородку (baffle).
6.  Открутите  винты  крепления  выпрямителя  /

регулятора / держателей щетка в сборе.

7.  Снимите  держатели  щеток  в  сборе  и

регулятор напряжения.

Примечание: Если щетка может быть повторно
использована, повторно соберите щетку мягкой и
чистой тканью.

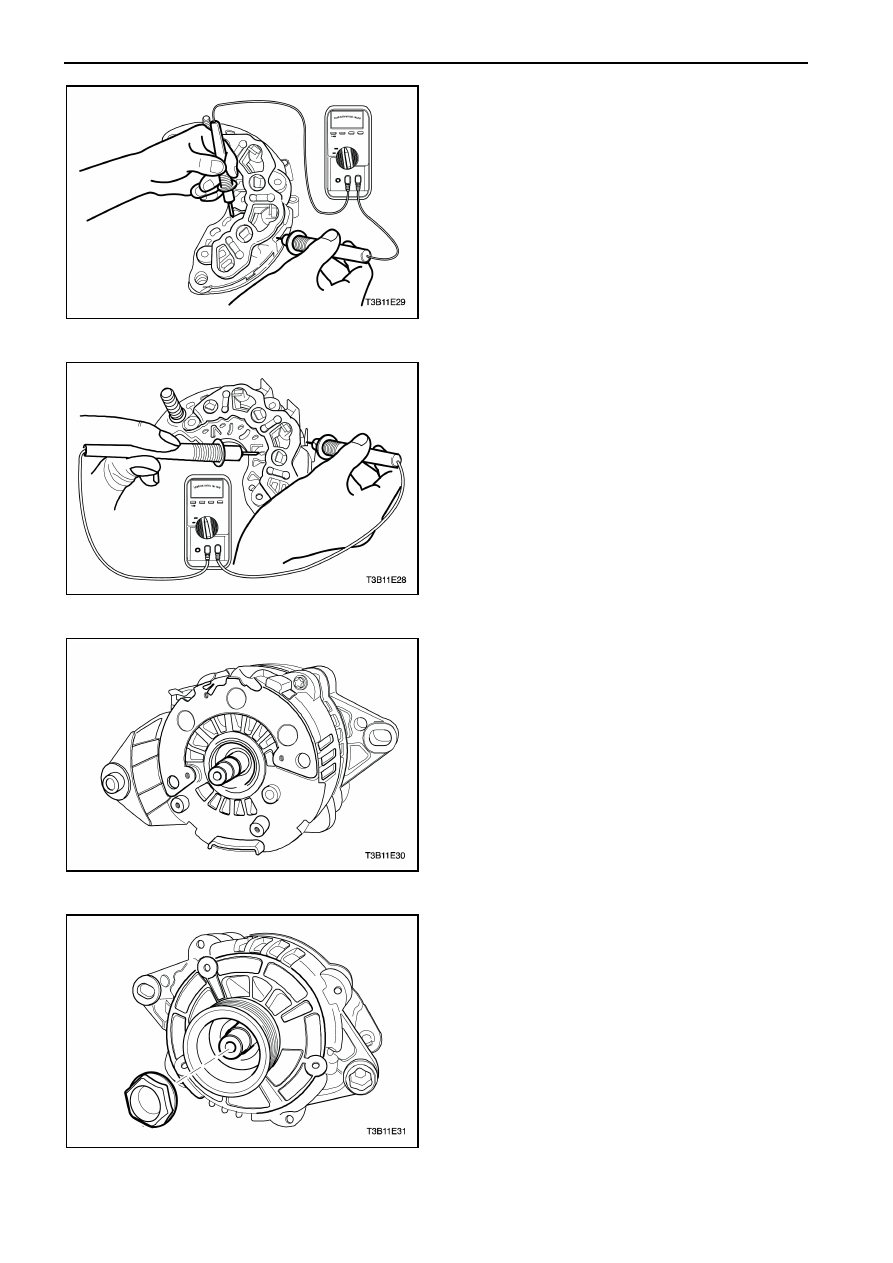

8.  Проверьте

выпрямитель,

подсоединив

клеммы омметра к мостику и теплоотводу.



1Е – 26  ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ

9.  Повторно  проверьте,  подсоединив  клеммы

омметра в обратном порядке.















10.  Замените  диодный  мостик,  если  каждое

показание одинаковое.

11.  Проверьте  оставшиеся  два  диода  после

вышеуказанной процедуры.

Примечание:    Некоторые  виды  омметров  не
подходят для проверки диодного мостика. В этом
случае,

посоветуйтесь

с

производителем

относительно способности тестировать.
12.  Проверьте  диоды,  подсоединив  клеммы

омметра  к  клеммам  диодного  мостика  и
опорной  плите.  Если  показания  одинаковые,
диодный мостик должен быть заменен.





13.  Открутите стяжные болты генератора.















Внимание:  Момент  затяжки  этой  гайки 81 Нм  и
поэтому он не может быть затянута надлежащим
образом обычным ключом.
14.  Двигайте  к  концу  привода (drive end)

генератора  и  открутите  гайку  подшипника
конца привода.

15.  Снимите шкив и хомуты.



ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ    1Е – 27

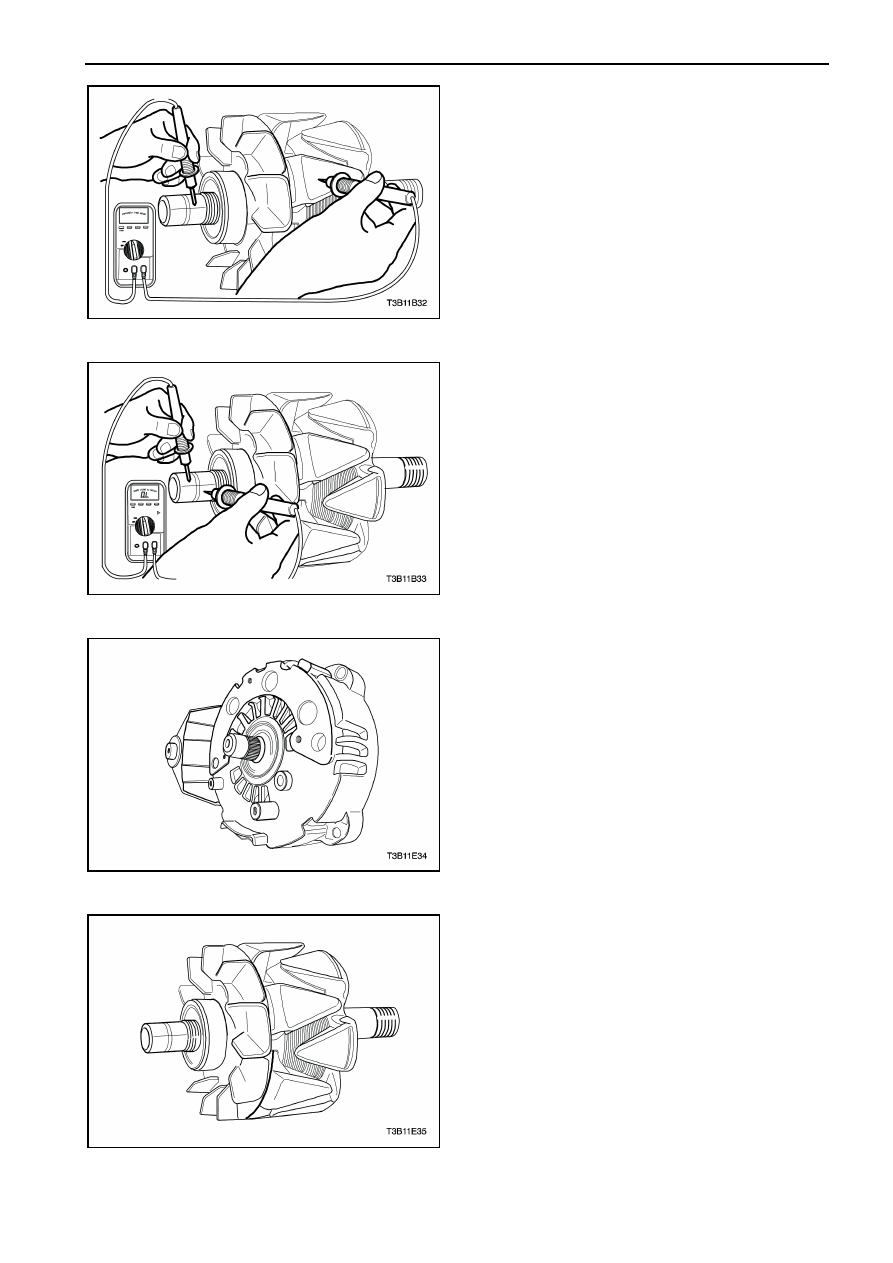

16. Проверьте  ротор  на  обрыв  в  цепи,  используя

омметр с задней крышкой. Показания должны
быть  достаточно  высокими,  иначе  ротор
должен быть заменен.

17. Проверьте

цепь

ротора

на  обрыв

и

замыкание. Показания должны быть от 1.7 до
2.3 Ом, иначе ротор должен быть заменен.



18. Снимите заднюю крышку с вала.
19. На автомобилях, оснащенных генераторами с

внутренним  вентилятором,  снимите  заднюю
крышку и вентилятор.

20. Снимите ротор в сборе.



1Е – 28  ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ

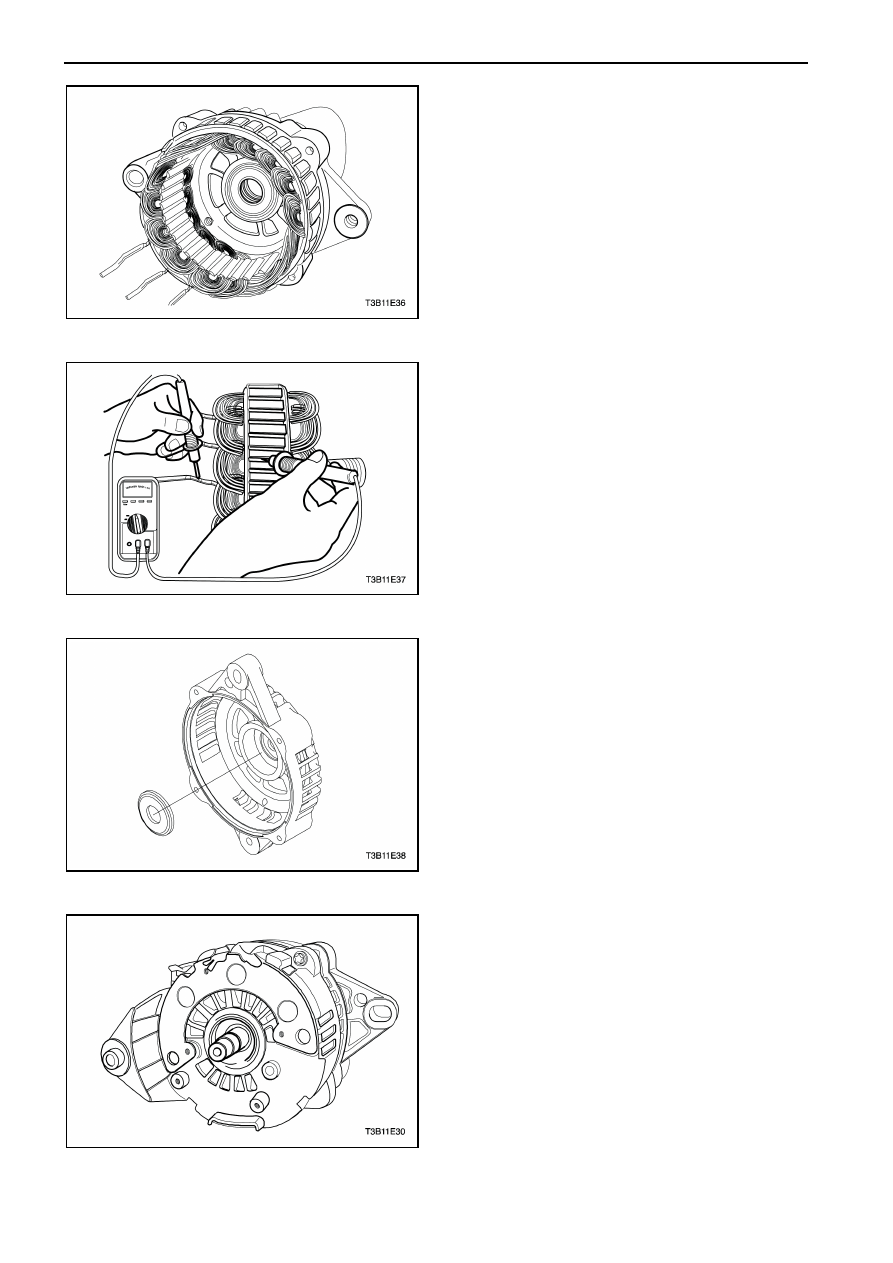

21.  Снимите статор.















22.  Проверьте  статор  на  обрыв  цепи,  используя

омметр.















23.  Снимите

кольцо

с

задней

крышки

токосъемника (slip ring).
















Процедура сборки

1.  Установите  новое  кольцо  в  заднюю  крышку

токосъемника (slip ring).

2.  Установите статор.
