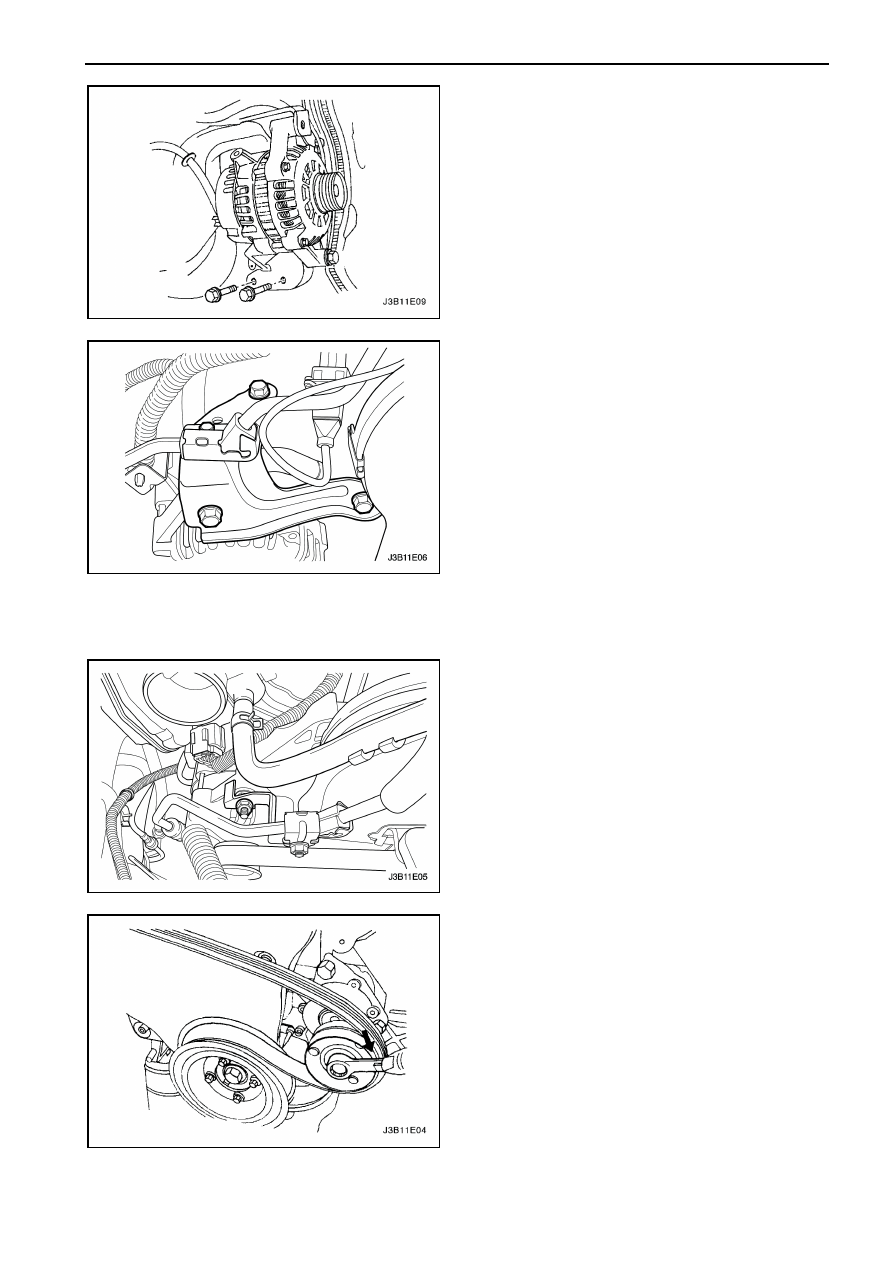

ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ    1Е – 13

2.  Установите  генератор  и  нижний  кронштейн

крепления  в  сборе  на  блок  цилиндров  (как
показано).

Затяжка

Затяните  болты  крепления  генератора  и
нижнего  кронштейна  крепления  к  блоку
цилиндров моментом 37 Нм.



4.  Подсоедините  разъем  электропроводки  к

задней части генератора и к клемме АКБ.

3.  Закрутите  болты  крепления  генератора  к

впускному  трубопроводу  и  головке  блока
цилиндров,  болт  крепления  генератора  к
кронштейну  впускного  трубопровода  и  болты
крепления

впускного

трубопровода

к

кронштейну  крепления  блока  цилиндров  над
стартером.

Затяжка

Затяните  болты  крепления  генератора  к
впускному

трубопроводу

и

кронштейну

крепления

головки

блока

цилиндров

моментом 37 Нм.

Затяните  болт  крепления  генератора  к
кронштейну  впускного  трубопровода  и  болты
крепления

впускного

трубопровода

к

кронштейну  блока  цилиндров  моментом 22
Нм.



5.  Установите

приводной

ремень

дополнительного  оборудования.  Смотрите
Раздел  6В,  Насос  гидроусилителя  рулевого
управления.

6.  Снимите натяжение на ремне, сперва надавив

на  болт  автоматического  натяжителя  и  сразу
убирая  давление  верните  ремень  в  исходное
положение.

7.  Установите

резервуар

для

жидкости

гидроусилителя рулевого управления.



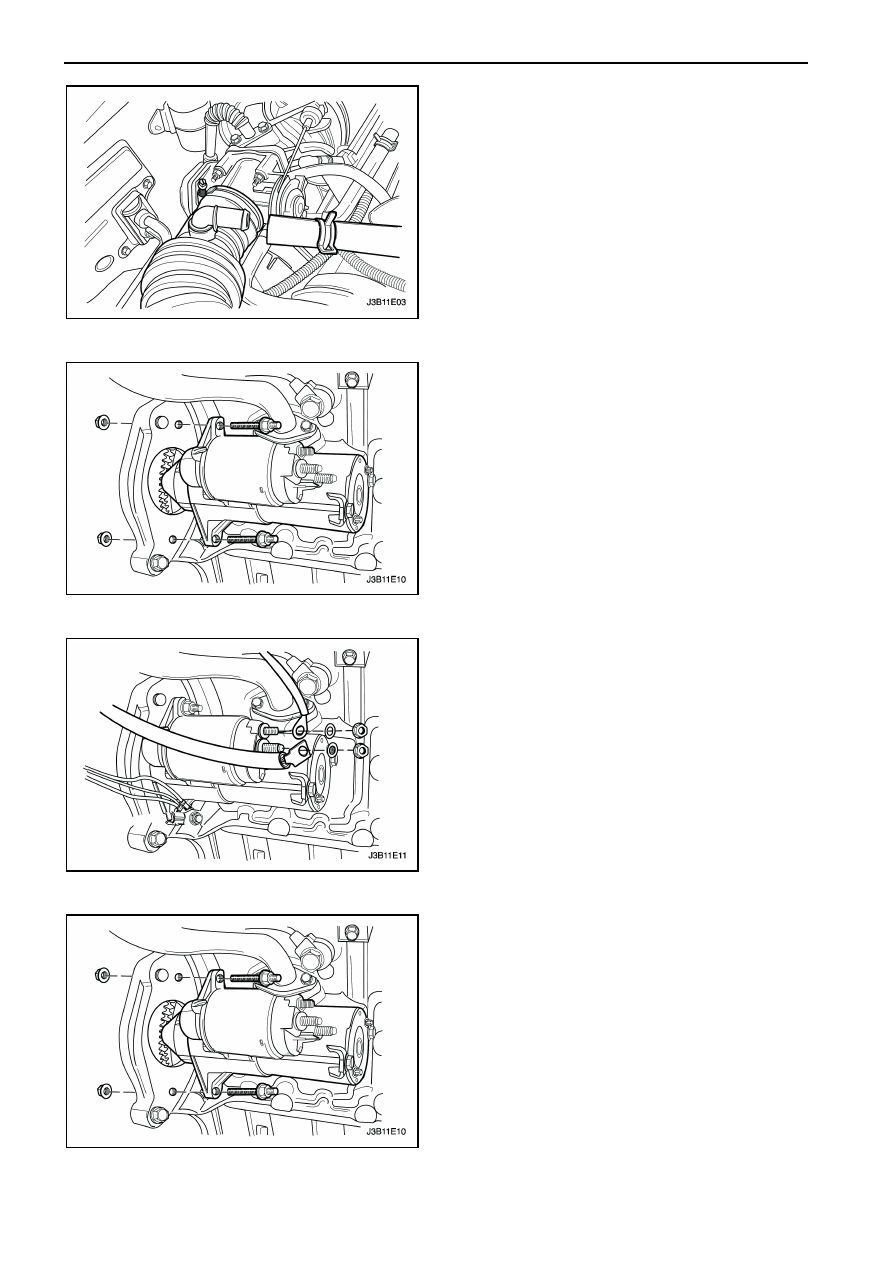

1Е – 14  ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ

8.  Установите

выходной

шланг

воздухоочистителя

и

подсоедините

электрический разъем датчика ТВВТ.

9.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.



СТАРТЕР

Процедура снятия

1.  Открутите

гайку

крепления

провода

заземления  к  нижнему  болту  крепления  и
снимите провод заземления.

2.  Открутите  болт  крепления  стартера  к  блоку

цилиндров  и  болт  крепления  стартера  к
коробке передач.



4.  Открутите  гайки  тягового  реле  стартера  для

отсоединения электрического провода.

5.  Снимите стартер в сборе.



Процедура установки

1.  Прибегая  к  помощи  помощника  для  подпорки

стартера,  расположите  стартер  в  сборе  в
необходимом  положении  для  завинчивания
верхнего болта в сварной гайке.

2.  Закрутите

верхний

и

нижний

болты

крепления.

Затяжка

Затяните

болты

крепления

стартера

моментом 32 Нм.

3.  Затяните болты крепления стартера.

Затяжка

Затяните  болты  крепления  стартера  к  блока
цилиндров моментом 45 Нм и болт крепления
стартера к коробке передач моментом 50 Нм.





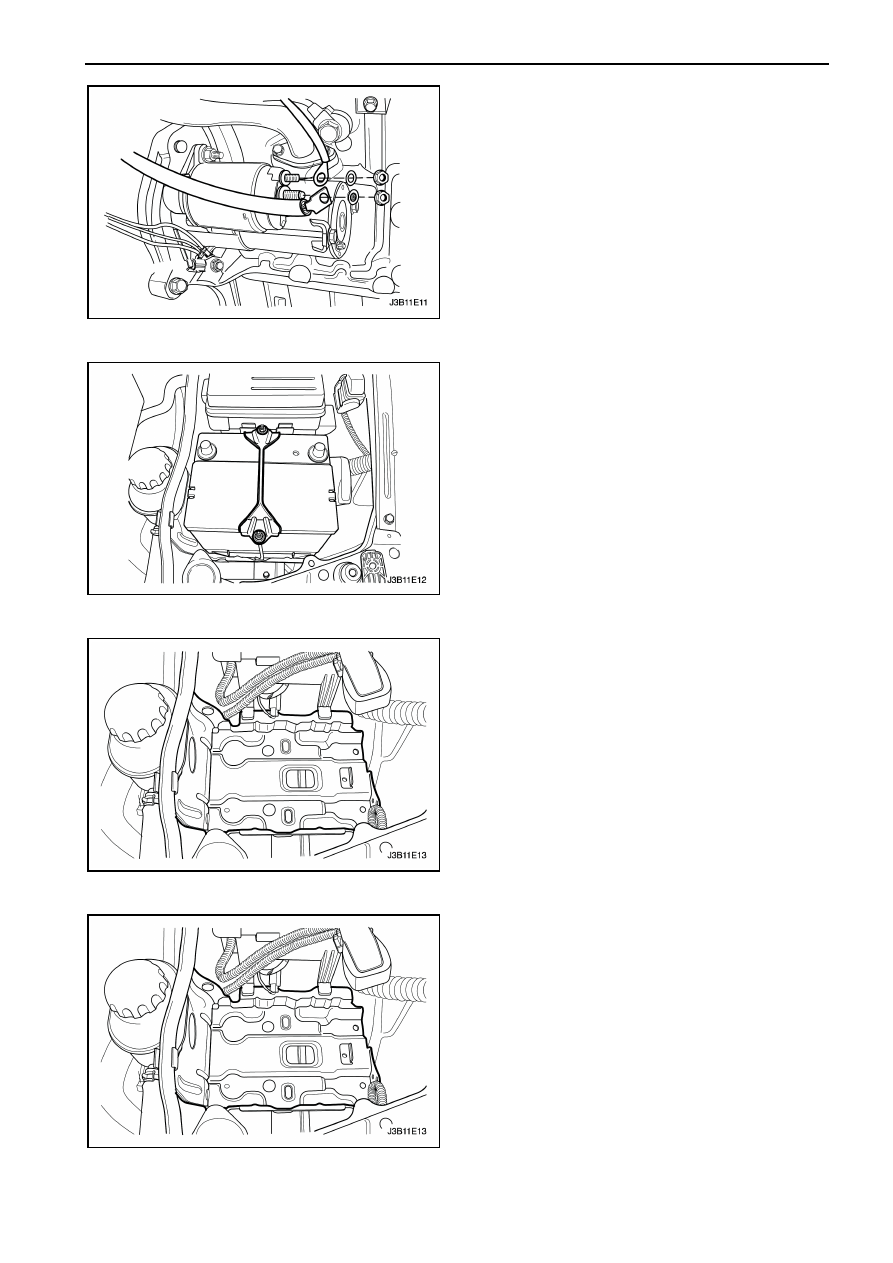

ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ    1Е – 15

4.  Расположите  электрический  провод  тягового

реле стартера.

5.  Закрутите  гайки  крепления  тягового  реле  и

гайку крепления провода заземления.

Затяжка

Затяните  гайку  крепления  клеммы  тягового
реле  стартера  и  клеммы  аккумуляторной
батареи  моментом  12  Нм,  и  гайку  крепления
клеммы  тягового  реле  стартера  к  клемме
соленоида зажигания моментом 6 Нм.
Затяните

гайку

крепления

провода

заземления  на  нижнем  болту  крепления
стартера моментом 12 Нм.





АККУМУЛЯТОРНАЯ БАТАРЕЯ И
ПОДСТАВКА
АККУМУЛЯТОРНОЙ БАТАРЕИ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной

батареи

и

затем

положительную клемму.

2.  Открутите  гайки  от  тяг  крепления  планки,

которая удерживает аккумуляторную батарею.






3.  Проверьте подставку аккумуляторной батареи

на  явно  видимый  излом  или  повреждение.
Отсоедините

отрицательную

клемму

аккумуляторной  батареи  с  боковой  стороны
подставки  аккумуляторной  батареи  (если
имеется).

При

необходимости

отделите

подставку, открутив верхние болты подставки,
и  боковой  болт,  соединяющий  кронштейн
шланга

сцепления

с

подставкой

аккумуляторной батареи (если имеется).

4.  Открутите

нижние

болты

подставки

аккумуляторной батареи.






Процедура установки

1.  Установите

подставку

аккумуляторной

батареи,  закрутив  верхние,  нижние  и  боковой
болты крепления.

Затяжка

Затяните  верхние,  нижние  и  боковой  болты
крепления подставки моментом 20 Нм.

2.  Надавите  клемму  аккумуляторной  батареи  на

отверстие  зажима,  расположенного  в  боковой
стороне  подставки  (если  имеется  и  как
показано на рисунке).

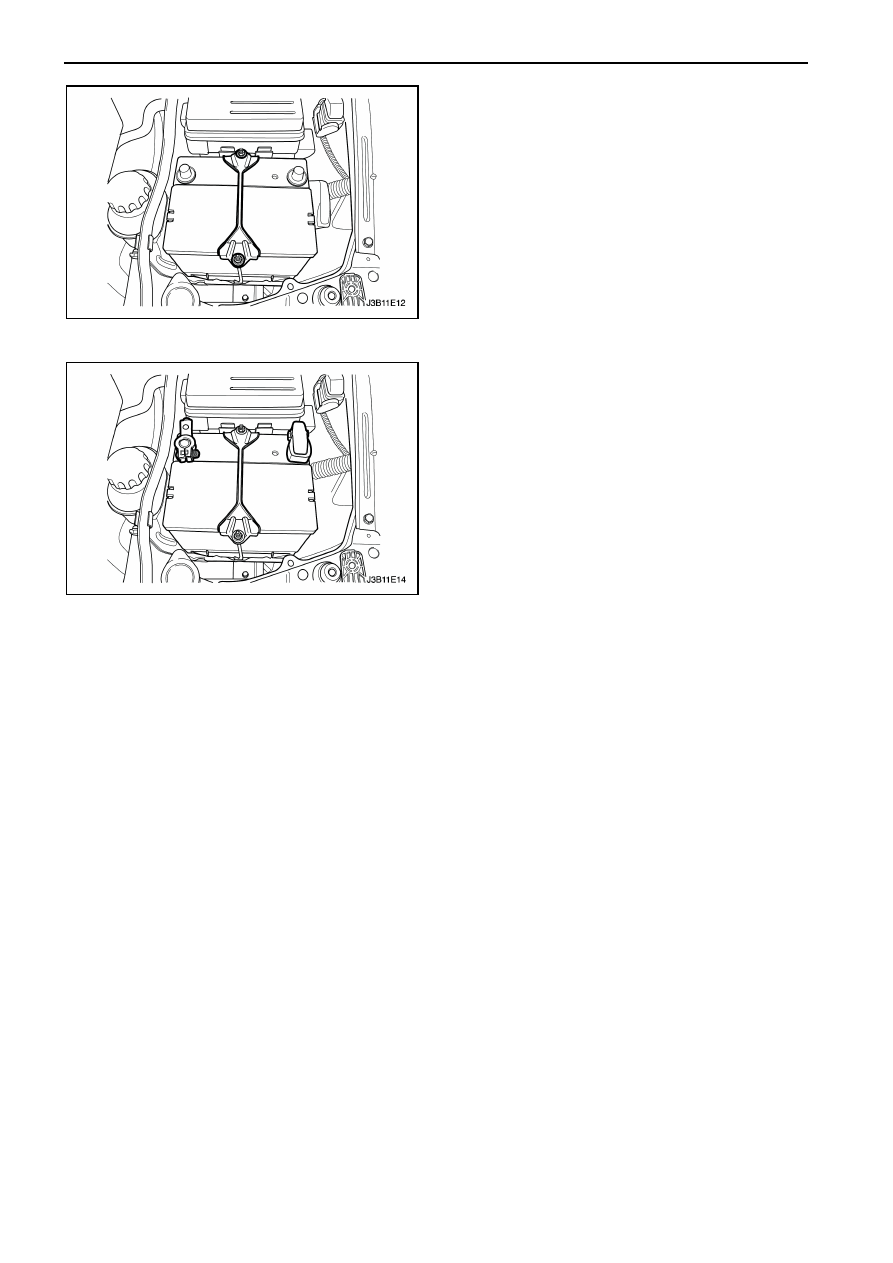

1Е – 16  ЭЛЕКТРИЧЕСКАЯ  ЧАСТЬ

3.  Установите  аккумуляторною  батарею  на

подставку.

4.  Прикрепите  прижимную  планку (bar clamp) на

аккумуляторную  батарею,  слегка  прикрепив
тягами,  проведя  через  отверстия  планки,  и
слегка затяните гайки.

Затяжка

Затяните  гайки  крепления  прижимной  планки
к аккумуляторной батарее моментом 5 Нм.



5.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

Затяжка

Затяните

гайки

крепления

клеммы

аккумуляторной батареи моментом 5Нм.
