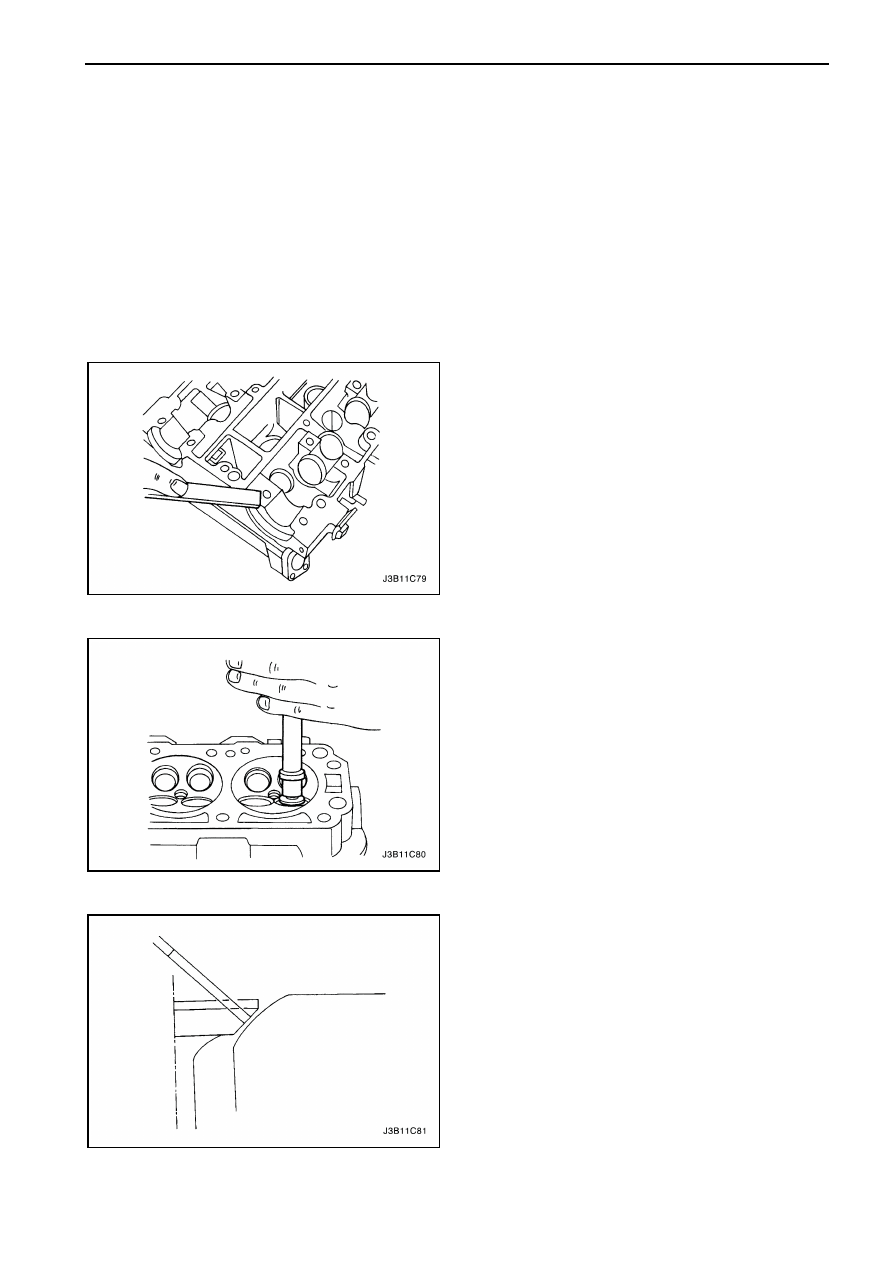

  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC  1C2 – 59

8.  Проверьте  поверхность  посадки  пружин

механизма  поворота  клапана  на  износ.  При
необходимости произведите замену.















Процедура очистки

1.  Прочистите головку блока цилиндров.
2.  Прочистите направляющие втулки клапанов.
3.  Прочистите все резьбовые отверстия.
4.  Прочистите  клапана  от  угольного  отложения,

масла и лаковое отложение.












Капитальный  ремонт  головки  блока
цилиндров





Притирка клапанов
1.  Используя  алмазную  пасту,  смажьте  седла

клапанов.

2.  Периодически поднимайте и опускайте клапан

на  седло  используя  инструмент  для  притирки
клапанов  для  равномерного  распределения
пасты по седлу.







3.  Проверьте  область  контакта  головки  клапана

в головке блока цилиндров.

4.  Прочистите  клапана,  направляющие  втулки

клапанов и головку блока цилиндров.

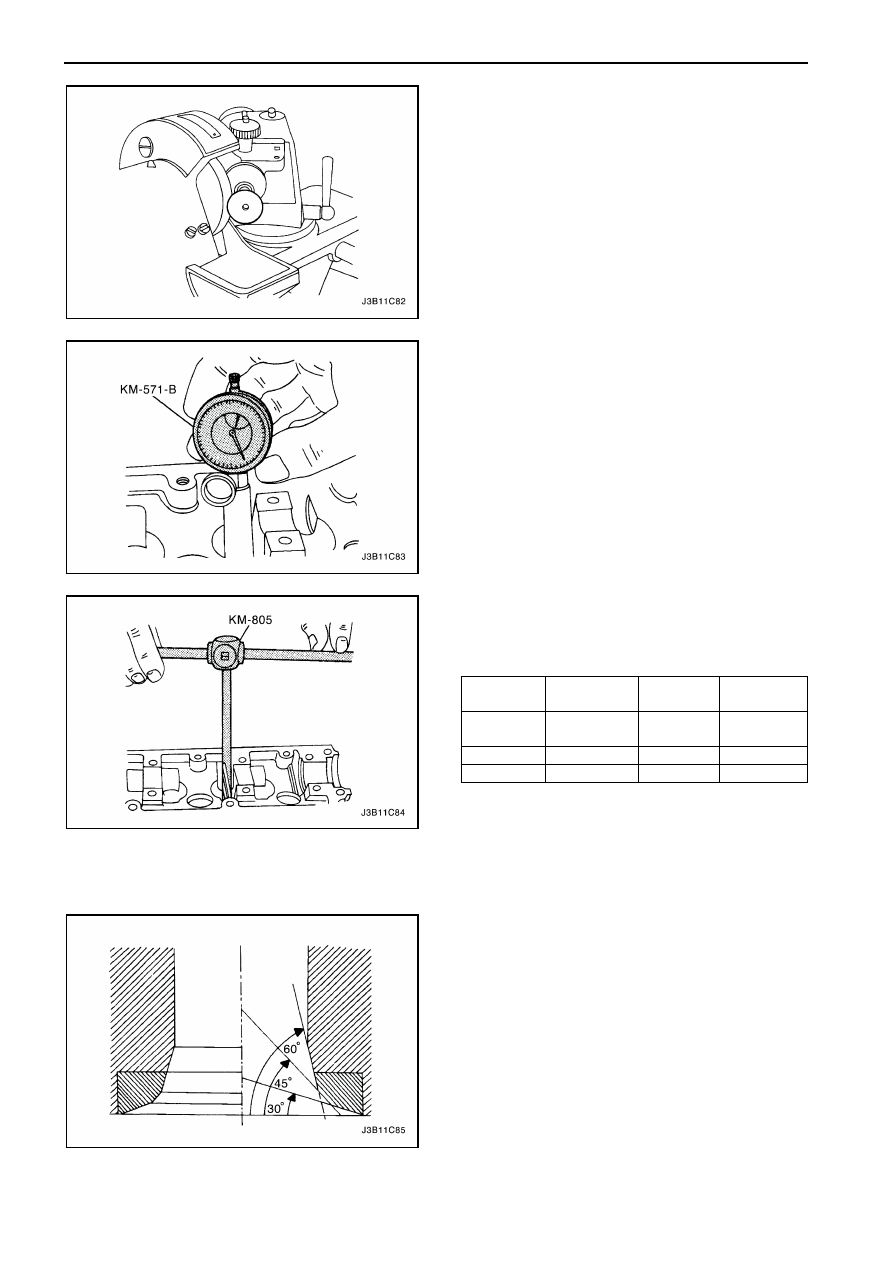

1С2 – 60  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

Расточка клапанов
1.  Убедитесь, что на конусе клапана отсутствуют

линии следов обгорания.

2.  Клапан может быть расточен только два раза.

Не растачивайте торец стержня клапана.

3.  Убедитесь,  что  угол  фаски  клапана  равен 45

градусам.

4.  Проверьте  сборочную  высоту  впускных  и

выпускных клапанов.



Направляющие

втулки

клапанов

-

развертывание.
1.  Измерьте  диаметр  направляющей  втулки

клапана,  используя  измеритель  МКМ-571-В  и
микрометр

для

измерения

внутренних

размеров.



Внимание: Ремонтный размер клапанов может
быть уже выполнены в процессе производства.
2.  Сервисный

код

ремонтного

размера

(oversize)  расположен  на  направляющей
втулке

и

торце

стержня

клапана.

Нижеследующая  таблица  поможет  вам
найти  правильный  размер,  развертку  и  код
продукции для каждого ремонта.



Размер

Развертка

Код про-

дукции

Сервис-

ный код

Нормаль-

ный

- - К

0.075

КМ-805 1  К1

0.150 -  2  К2



3.  Расширьте

отверстие

направляющей

втулки клапана с верхнего размера головки
блока

цилиндров

до

следующего

ремонтного размера.

4.  После  расширения,  удалите  код  и выбейте

на направляющей втулке новый код.



Седло клапана – расточка
1.  Расположите  головку  блока  цилиндров  на

деревянный блок.

2.  Используя  развертку  КМ-340-7,  расточите

седла  впускных  и  выпускных  клапанов  как
описано ниже:

•

  Седло клапана – используя резчик КМ-340-

13, расточите под 45 градусов.

•

  Верхний корректирующий угол – используя

резчик  КМ-340-13А,  расточите  под 30
градусов.

•

  Нижний  корректирующий  угол – используя

резчик  КМ-340-26,  расточите  под 60
градусов.

3.  Прочистите  головку  блока  цилиндров  от

опилок.





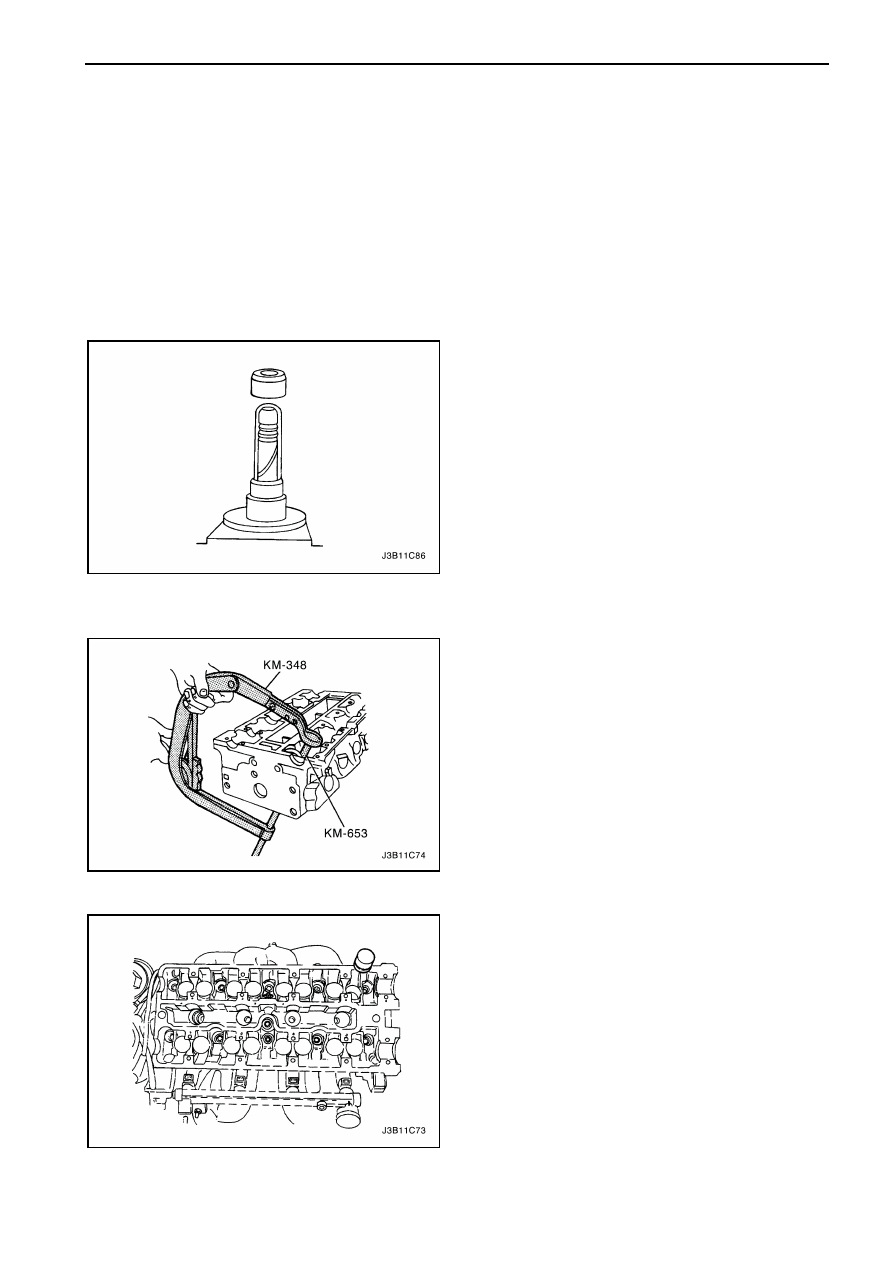

  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC  1C2 – 61

4.  Проверьте размер ширины седла клапана.

•

  Впускного: 1.2 – 1.4 мм.

•

  Выпускного: 1.4 – 1.8 мм.

5.  Проверьте  высоту  при  сборке  впускных  и

выпускных клапанов. Если размер превышает
установленную  величину,  установите  новые
клапана.  Снова  проверьте  сборочную  высоту
впускных и выпускных клапанов. Если высота
при

сборке

все

еще

превышает

установленную величину, несмотря на замену
клапанов, замените головка блока цилиндров.






Процедура установки

1.  Смажьте

стержни

клапанов

моторным

маслом.

2.  Введите клапана в головку блока цилиндров в

соответствии с их оригинальным положением.

3.  Введите седла пружин клапанов.
4.  Надавите втулку на стержень клапана.
5.  Введите новое седло стержня клапана.
6.  Осторожно  установите  маслоотражающий

сальник  клапана  на  ограничитель (stop with
light taps).

7.  Установите

пружины

клапанов

в

их

оригинальное положение.

8.  Установите

верхнюю

тарелку

пружины

клапанов.



9.  Сожмите

пружины

клапанов

используя

инструмент  для  сжатия  пружин  клапанов  КМ-
348 и переходник КМ-653.

10. Установите сухарики клапанов.
11. Снимите  инструмент  для  сжатия  пружин

клапанов КМ-348 и переходник КМ-653.











12. Смажьте

гидрокомпенсаторы

теплового

зазора моторным маслом.

13. Установите гидрокомпенсаторы.

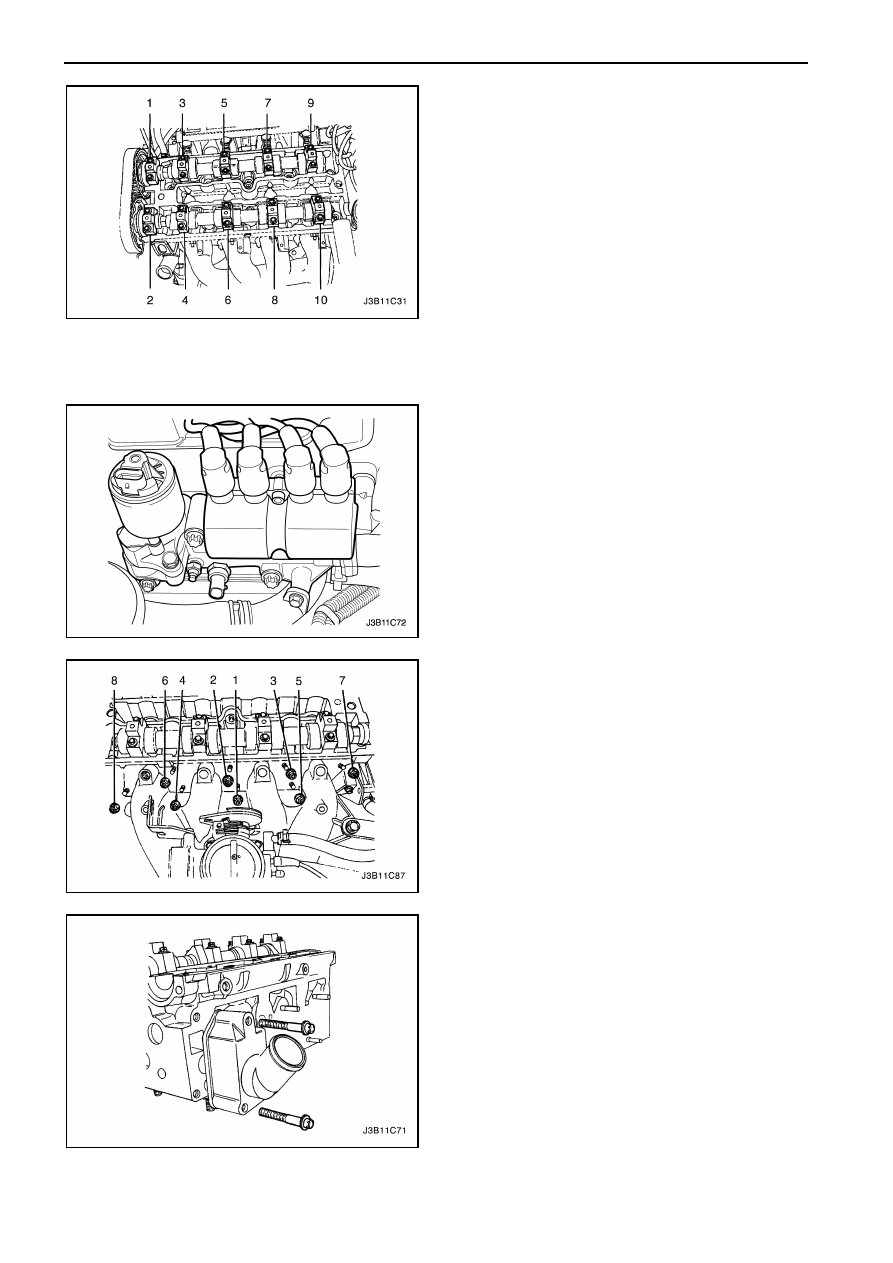

1С2 – 62  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

14. Установите впускной распределительный вал.
15. Установите  крышки (camshaft bearing caps)

впускного  распределительного  вала  в  их
оригинальном положении.

16. Установите  выпускной  распределительный

вал.

17. Установите

крышки

выпускного

распределительного  вала  в  их  оригинальном
положении.

18. Закрутите

болты

крепления

крышек

распределительных валов.

19. Затяните

болты

крепления

крышек

распределительных

валов

в

последовательности, показанной на рисунке.

Затяжка

Затяните

болты

крепления

крышек

распределительных валов моментом 8 Нм.



20. Установите свечи зажигания.

Затяжка

Затяните свечи зажигания моментом 20 Нм.

21. Установите  кронштейн  крепления  катушки

СБЗ и РВГ.

22. Закрутите  болты  кронштейна  крепления

катушки СБЗ и РВГ.

Затяжка

Затяните  болты  крепления  катушки  СБЗ  и
РВГ моментом 25 Нм.



23. Установите шпильки впускного трубопровода.
24. Установите

прокладку

впускного

трубопровода.

25. Установите впускной трубопровод.
26. Закрутите гайки и болты крепления впускного

трубопровода  в  показанной  на  рисунке
последовательности.

Затяжка

Затяните  гайки  и  болты  крепления  впускного
трубопровода моментом 22 Нм.



27. Установите  топливную  рейку  в  сборе.

Смотрите

Раздел

1F,

Управление

двигателем.

28. Установите корпус термостата в сборе.
29. Закрутите

болты

крепления

корпуса

термостата.

Затяжка

Затяните

болты

крепления

термостата

моментом 15 Нм.

30. Закрутите

болты

крепления

корпуса

термостата.

Затяжка

Затяните

болты

крепления

корпуса

термостата моментом 15 Нм.
