  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC  1C2 – 11

1.  Крышка шатуна
2.  Комплект коренных подшипников
3.  Болт крышки шатуна
4.  Комплект поршневых колец
5.  Поршневой палец
6.  Поршень
7.  Блок двигателя
8.  Втулка
9.  Заглушка водяной рубашки охлаждения
10. Болт (механическая коробка передач)
11. Маховик (механическая коробка передач)
12. Маховик (автоматическая коробка передач)
13. Болт (автоматическая коробка передач)
14. Хомут
15. Шланг
16. Хомут
17. Трубка вентиляции двигателя
18. Болт
19. Прокладка
20. Опорная втулка
21. Задний сальник коленчатого вала
22. Коленчатый вал
23. Диск с отверстиями
24. Болт
25. Сепаратор масляного поддона
26. Масляный поддон
27. Сливная пробка
28. Шайба
29. Болт
30. Втулка
31. Прокладка
32. Болт
33. Крышка масляного насоса
34. Зубчатое колесо
35. Шестерня
36. Датчик давления масла
37. Шайба
38. Шайба
39. Пробка выходного маслопроводного канала
40. Переходник
41. Уплотнительное кольцо
42. Масляный фильтр

43. Перепускной клапан
44. Плунжер перепускного клапана давления
45. Пружина перепускного клапана давления
46. Уплотнительное кольцо
47. Пробка перепускного клапана давления
48. Уплотнительное кольцо
49. Болт
50. Маслоприемный патрубок
51. Болт
52. Задний кожух зубчатого ремня
53. Болт
54. Специальный болт
55. Ролик
56. Болт
57. Гайка
58. Болт
59. Натяжитель
60. Болт
61. Внутренняя упорная шайба
62. Сегментная шпонка
63. Шкив коленчатого вала
64. Внешняя упорная шайба
65. Болт
66. Приводной

ремень

распределительного

вала (зубчатый ремень)

67. Прокладка
68. Передний кожух зубчатого ремня
69. Болт
70. Пробка
71. Втулка
72. Пробка масляного канала
73. Болт
74. Водяной насос
75. Уплотнительное кольцо
76. Датчик положения коленчатого вала
77. Болт
78. Датчик детонации*
79. Болт
80. Болт
81. Перекладина масляного поддона
* : 2.0 л двигатель DOHC



1С2 – 12  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

9.  Снимите крышку головки блока цилиндров.

10.

Снимите прокладку головки блока цилиндров
с крышки головки блока цилиндров.



6.  Отсоедините  электропроводку  со  свечей

зажигания.

7.  Отсоедините  разъем  датчика  положения

коленчатого вала.

8.

Открутите болты прокладки головки блока
цилиндров.

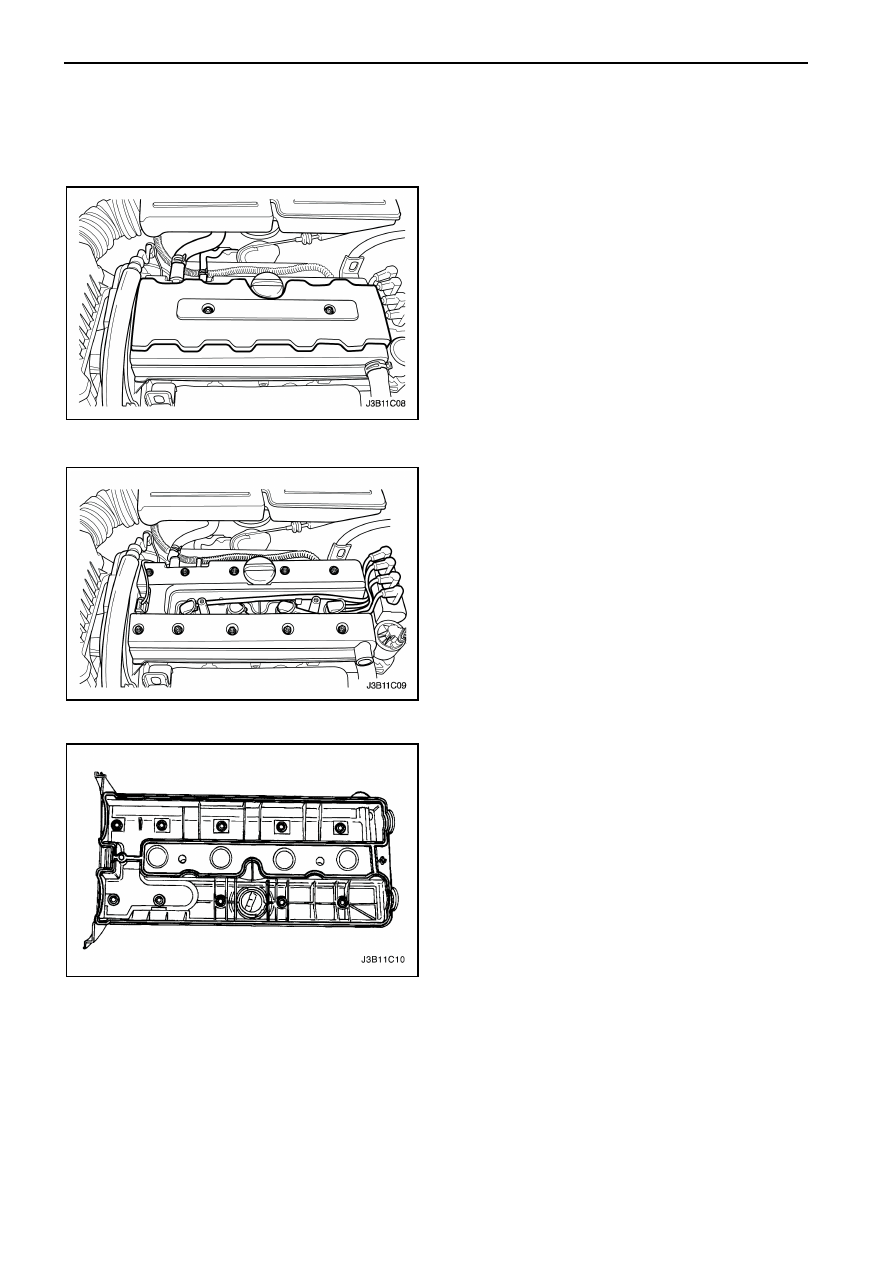

КРЫШКА ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините  сапунную  трубку  от  головки

блока цилиндров.

3.  Отсоедините  все  необходимые  вакуумные

трубки.

4.  Открутите  болты  крышки  головки  блока

цилиндров.

Снимите крышку свечей зажигания





  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC  1C2 – 13

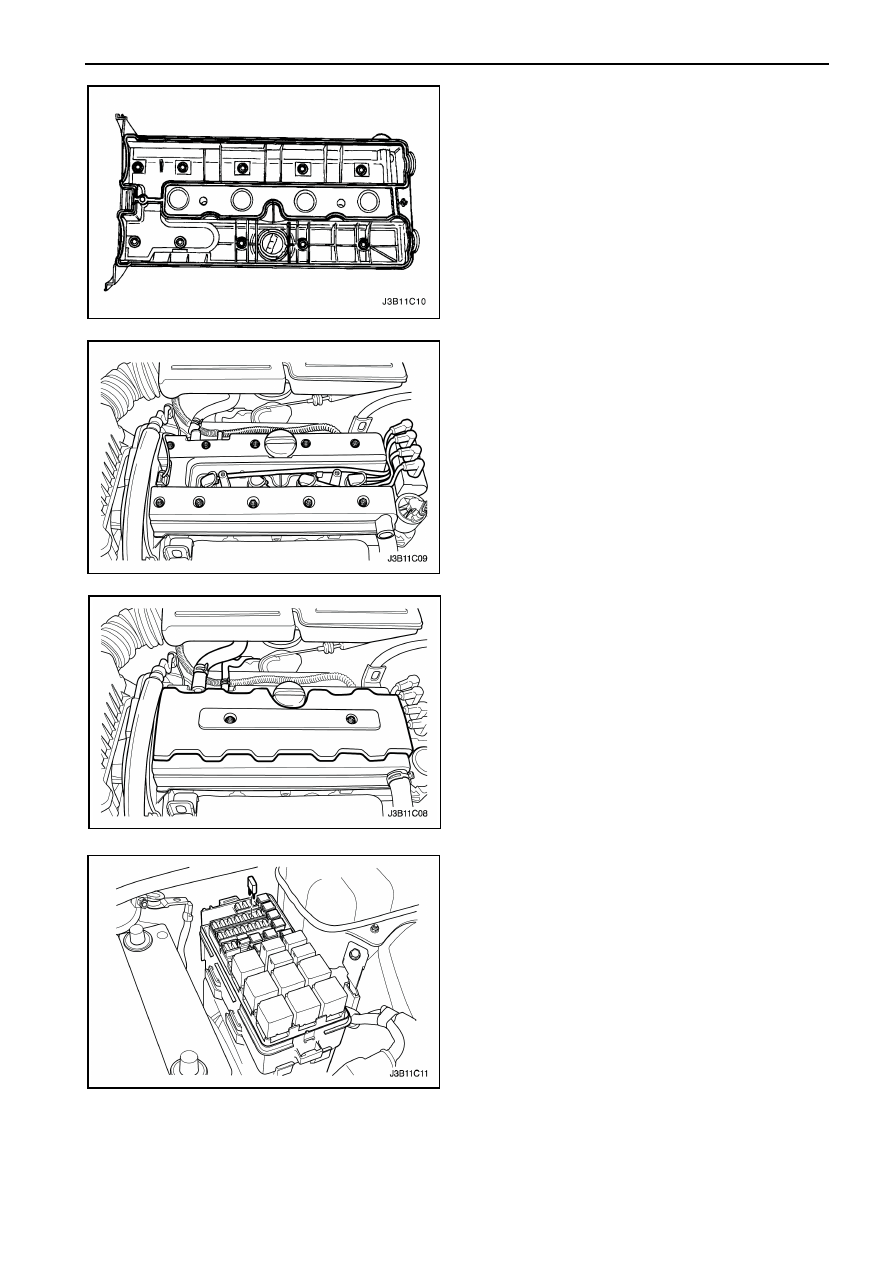

Процедура установки

1.  Примените  немного  герметика  на  углы

передней  крышки  распределительного  вала  и
верхнюю

заднюю

часть

прилегающей

плоскости  крышки  головки  блока  цилиндров  к
головке блока цилиндров.

2.

Установите новую прокладку головки блока
цилиндров на головку блока цилиндров.



3.  Установите крышку головки блока цилиндров.
4.  Закрутите  болты  крепления  крышки  головки

блока цилиндров.

Затяжка

Затяните  болты  крепления  крышки  головки
блока цилиндров моментом 8 Нм.

5.  Подсоедините  провода  зажигания  к  свечам

зажигания.

6.  Установите крышку свечей зажигания.

Затяжка

Затяните  болты  крепления  крышки  свечей
зажигания моментом 8 Нм.



7.  Закрутите  болты  крепления  крышки  свечей

зажигания.

8.  Подсоедините  разъем  датчика  положения

распределительного вала.

9.  Подсоедините  все  необходимые  вакуумные

трубки.

10. Подсоедините  сапунную  трубку  к  крышке

головки блока цилиндров.

11. Подсоедините отрицательную клемму

аккумуляторной батареи.



ГОЛОВКА БЛОКА ЦИЛИНДРОВ
И ПРОКЛАДКА

Необходимые инструменты
КМ-470-В Угловой измеритель момента
J-28467-В Приспособление для фиксации и
подпорки двигателя



Процедура снятия

1.  Снимите предохранитель топливного насоса.
2.  Запустите

двигатель.

После

остановки

двигателя  проворачивайте  коленчатый  вал
двигателя  в  течение 10 секунд  в  целях
освобождения

топливной

системы

от

топливного давления.

3.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

4.  Отсоедините

клемму

заземления

электронного блока управления (ЭБУ).

5.  Слейте охлаждающую жидкость. Смотрите

Раздел 1D, Система охлаждения двигателя.



1С2 – 14  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

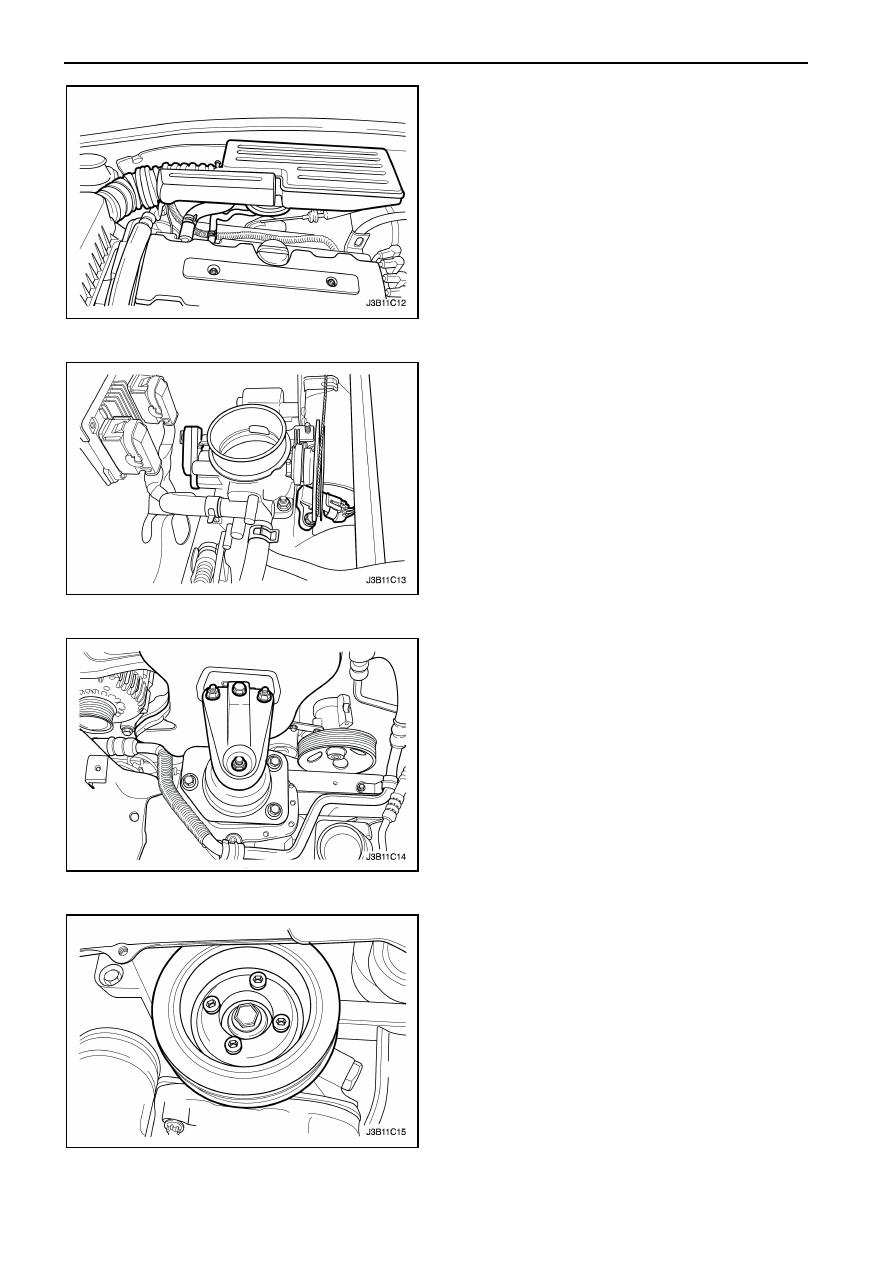

9.  Отсоедините

разъем

катушки

системы

бесконтактного зажигания (СБЗ).

10. Отсоедините  разъем  кислородного  датчика,

если имеется.

11. Отсоедините

разъем

клапана

контроля

холостого хода (КХХ).

12. Отсоедините  разъем  датчика  положения

дроссельной заслонки (ПДЗ).

13. Отсоедините  разъем  датчика  температуры

охлаждающей жидкости двигателя (ТОЖД).

14. Отсоедините  разъем  датчика  указателя

температуры

охлаждающей

жидкости

двигателя (УТОЖ).



15. Снимите

болты

крепления

корпуса

воздухоочистителя.

16. Снимите корпус воздухоочистителя.
17. Снимите  правое  переднее  колесо.  Смотрите

Раздел 2Е, Шины и диски.

18. Снимите  грязезащитный  фартук  правого

переднего колеса.

19. Установите  приспособление  для  фиксации  и

подпорки двигателя J-28467-В.

20. Открутите

болты

и

снимите

правый

кронштейн крепления двигателя.



21. Отсоедините  верхний  шланг  радиатора  на

корпусе термостата.

22. Снимите  приводной  ремень  дополнительного

оборудования.  Смотрите  Раздел  6В,  Насос
гидроусилителя рулевого управления.

23. Открутите болт шкива коленчатого вала.
24. Снимите шкив коленчатого вала.
