  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC  1C2 – 7

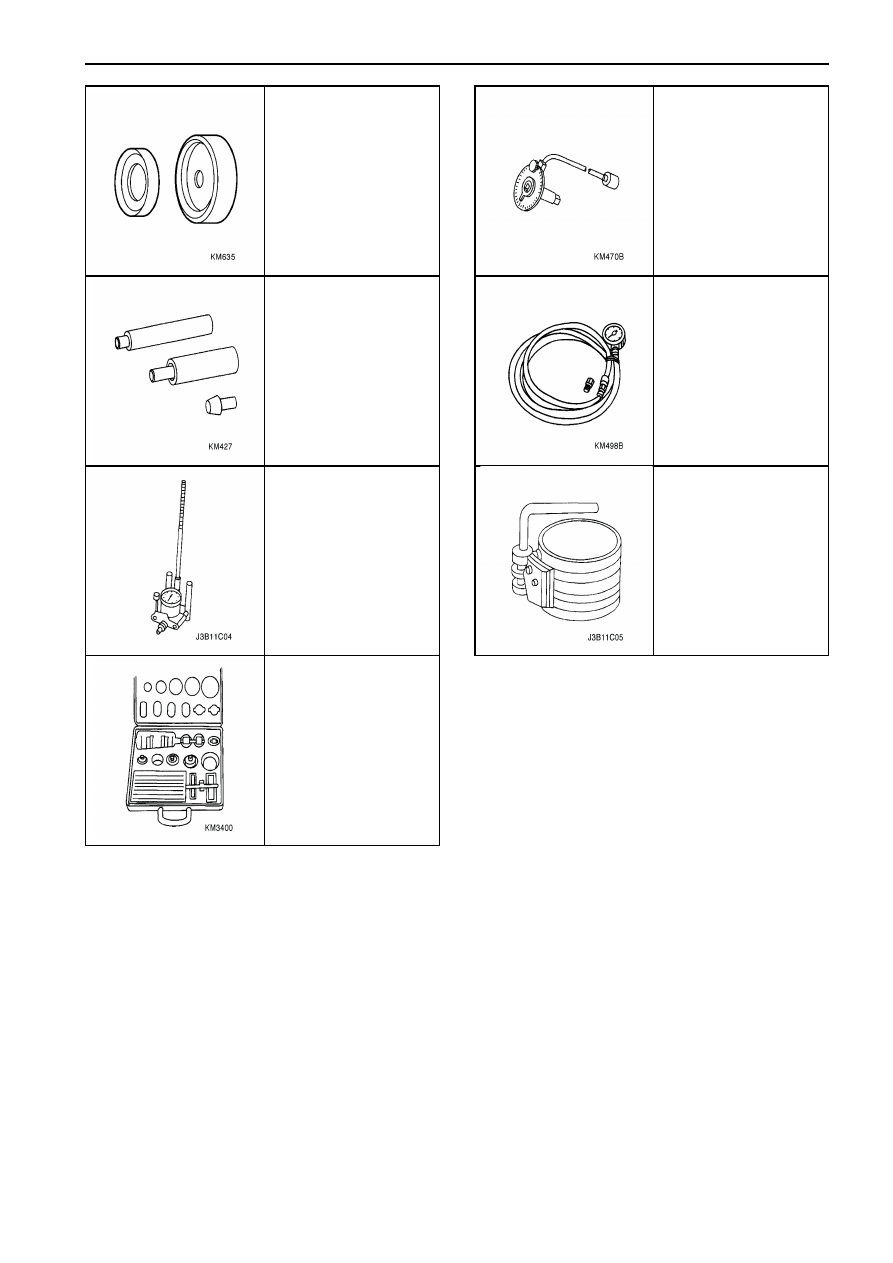

КМ-635

Инструмент для

установки заднего

сальника коленчатого

 вала








КМ-427

Комплект

инструментов

для обслуживания

поршневого пальца









J-8087

Измеритель гладкости

зеркала цилиндра







КМ-340-0

Комплект резчиков

Включая: КМ-340-7

Развертка

направляющей

втулки

КМ-340-13

Резчики

КМ-340-26

Резчики

КМ-470-В

Угловой измеритель

Момента

КМ-498-В

Измеритель

давления

J-8037

Универсальный
инструмент для

обжимки колец



1С2 – 8  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

РАСПОЛОЖЕНИЕ ЧАСТЕЙ

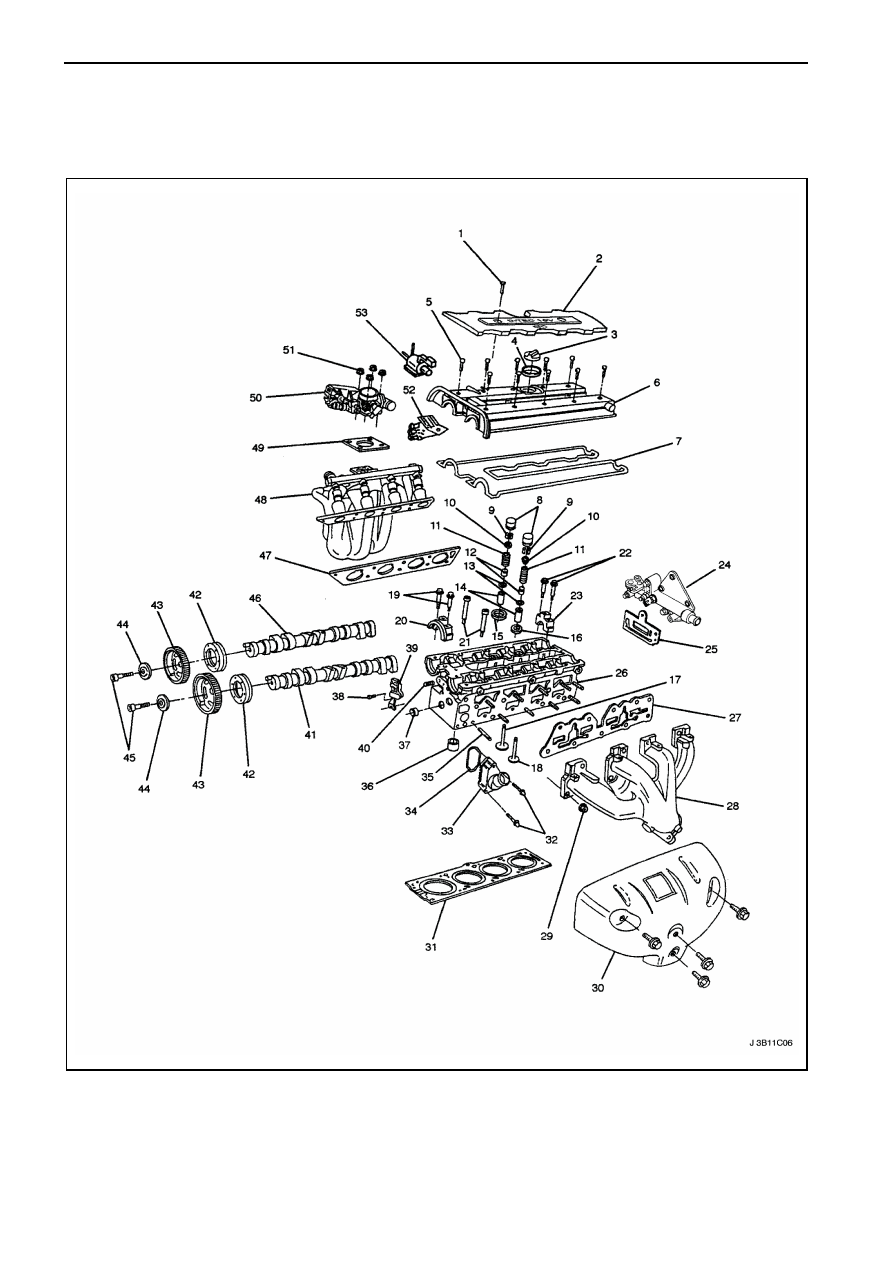

ВЕРХНЯЯ ЧАСТЬ



  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC  1C2 – 9

1.  Болт
2.  Крышка свечей зажигания
3.  Крышка маслоналивной горловины
4.  Сальник крышки маслоналивной горловины
5.  Болт
6.  Крышка головки блока цилиндров
7.  Прокладка головки блока цилиндров
8.  Гидрокомпенсатор
9.  Сухарики
10. Верхняя тарелка пружины клапана
11. Пружина клапана
12. Маслоотражательный сальник клапана
13. Седло пружины клапана
14. Направляющая втулка клапана
15. Кольцо седла пружины впускного клапана
16. Кольцо седла пружины выпускного клапана
17. Впускной клапан
18. Выпускной клапан
19. Болт
20. Передняя крышка распределительного вала
21. Главный болт
22. Болт
23. Промежуточная

(средняя)

крышка

распределительного вала

24. Переходник рециркуляции выхлопных газов
25. Прокладка

переходника

рециркуляции

выхлопных газов

26. Головка блока цилиндров
27. Прокладка выпускного коллектора

28. Выпускной коллектор
29. Гайка
30. Теплозащитный

кожух

выпускного

коллектора

31. Прокладка головки блока цилиндров
32. Болт
33. Корпус термостата
34. Прокладка корпуса термостата
35. Шпилька
36. Втулка
37. Пробка
38. Болт
39. Датчик положения распределительного вала
40. Заглушка масляного канала
41. Выпускной распределительный вал
42. Уплотнительное кольцо
43. Шкив распределительного вала
44. Шайба
45. Болт шкива распределительного вала
46. Впускной распределительный вал
47. Прокладка впускного коллектора
48. Впускной коллектор
49. Прокладка корпуса дроссельной заслонки
50. Корпус дроссельной заслонки
51. Гайка
52. Соленоид  угольного  поглотителя  паров

топлива

53. Соленоид рециркуляции выхлопных газов



1С2 – 10  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC

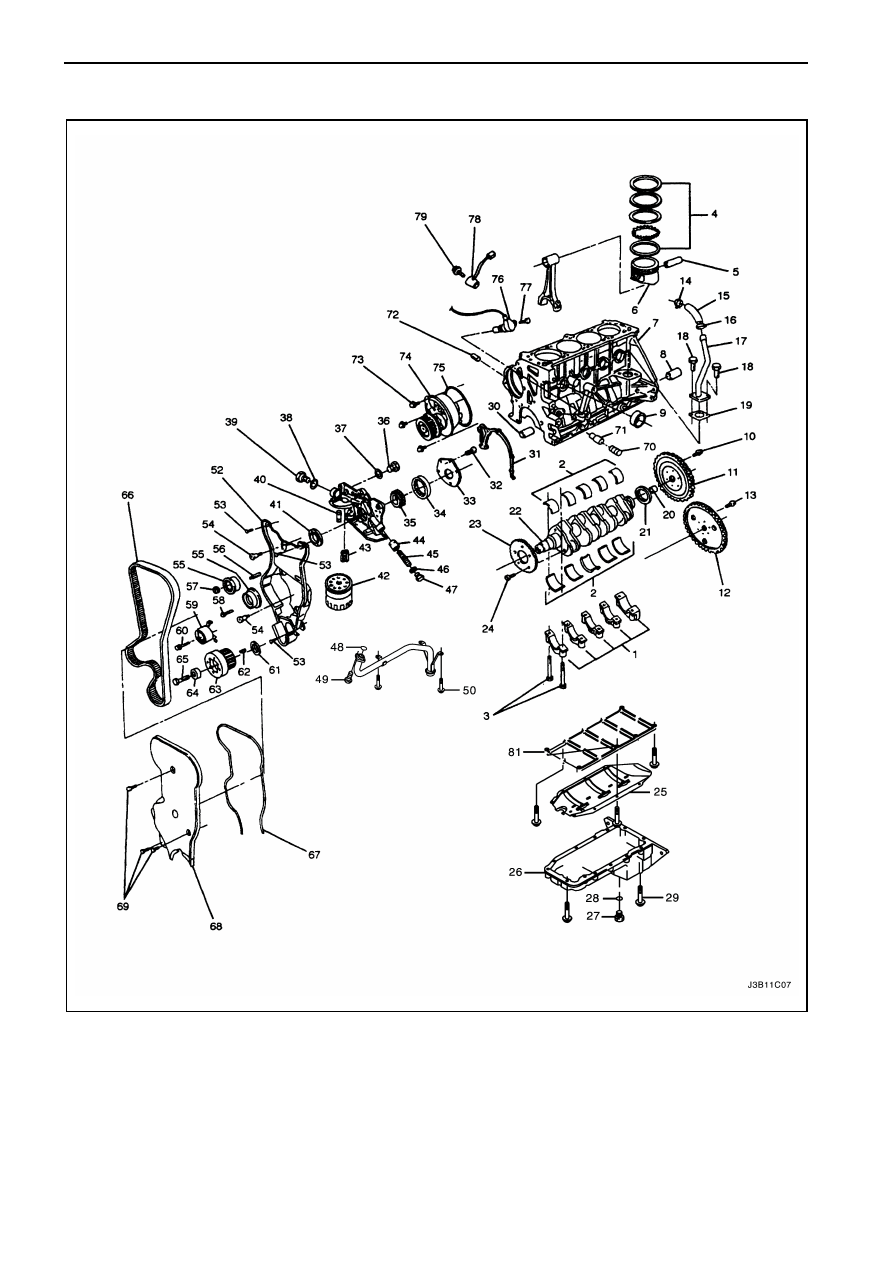

НИЖНЯЯ ЧАСТЬ
