  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC  1C2 – 3

Наименование

Описание



Диаметр клапана:
     Впускного
     Выпускного



32 ± 0.1 мм
29 ± 0.1 мм

Ширина седла клапана:
     Впускного
     Выпускного



1.0 ~ 1.5 мм

2.0  1.7 ~ 2.2 мм

Плоский угол (face angle) клапана 44

0



Внутренний диаметр направляющей втулки

7.03 ~ 7.05 мм

Масляный насос:
Зазор между шестернями 0.10 ~ 0.20 мм
Зазор между наружной шестерней и корпусом 0.11 ~ 0.19 мм
Зазор между наружной шестерней и
серпообразным выступом

0.40 ~ 0.50 мм

Зазор между наружной шестерней и
серпообразным выступом

0.35 ~ 0.40 мм

Торцевой зазор

0.030 ~ 0.10 мм

Уплотняющие и клеящие вещества (гермтик):
Зазор коренного подшипника

GE p/n RTV 159

Картер распределительного вала и головки блока
цилиндров

HN 1581 (Loctite® 515)

Болты крепления масляного поддона

HN 1256 (Loctite® 242)

Болты крепления масляного насоса

HN 1256 (Loctite® 242)

Болты крепления маслоприемного патрубка HN

1256 (Loctite® 242)

Заглушка масляных каналов HN

1256 (Loctite® 242)

Пробки и заглушки водяной рубашки HN

1756 (Loctite® 176)

Шпильки / болты выпускного коллектора

Антисхватывающий состав (HMC SPEC HN1325)



1С2 – 4  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

Наименование

Нм

Болты крепления корпуса воздухоочистителя

10

Болт крепления автоматического натяжителя

25

Болты крепления перекладины и сепаратора поддона

20 + 45

0

Болт крепления крышки распределительного вала

8

Болты крепления крышки головки блока цилиндров

8

Болт крепления кронштейна угольного поглотителя паров топлива и
соленоида рециркуляции выхлопных газов

5

Болты крепления крышки шатуна

35

+ 45

0

   + 15

0

Болты крепления обводного канала охлаждающей жидкости (корпус
водяного насоса)

15

Болты крепления крышки коренных подшипников

50

+ 45

0

   + 15

0

Болты крепления шкива коленчатого вала

20

Болт крепления шкива коленчатого вала

145

+ 30

0

   + 15

0

Болты крепления головки блока цилиндров

25 + 90

0

+ 90

0

   + 90

0

Болты крепления катушки системы бесконтактного зажигания и кронштейна
крепления рециркуляции выхлопных газов

25

Стяжные болты и гайки кронштейна крепления двигателя

55

Болт крепления двигателя

45

Болты крепления опорного кронштейна впускного трубопровода к
двигателю

20

Болт крепления шкива выпускного распределительного вала

50

+ 60

0

   + 15

0

Стяжные гайки гибкой выпускной трубы к каталитическому нейтрализатору
или к соединительной трубке

35

Стяжные гайки гибкой трубы к выпускному коллектору

35

Болты крепления теплозащитного кожуха выпускного коллектора

8

Стяжная гайка выпускного коллектора

22

Болты крепления маховика (автоматической коробки передач)

45

Болты крепления маховика (механической коробки передач)

65

+ 30

0

   + 15

0

Болты крепления переднего кожуха зубчатого ремня

6

Болт ленточного (strap) кронштейна крепления генератора ко впускному
трубопроводу

22

Болты опорного кронштейна крепления генератора ко впускному
трубопроводу

37

Болт крепления шкива впускного распределительного вала

50

+ 60

0

   + 15

0

Стяжные болты и гайки впускного трубопровода

22

Нижний болт опорного кронштейна впускного трубопровода

25

Верхний болт опорного кронштейна впускного трубопровода

25

Болты нижнего опорного кронштейна блока и грязезащитного фартука

35

Сливная пробка масляного насоса

35

Болты крепления фланца масляного поддона к коробке передач

40

Стяжные болты масляного поддона

10

Датчик масляного давления

40

Болт крепления маслоприемного патрубка

8

Болты крепления опорного кронштейна маслоприемного патрубка

16

Болты задней крышки масляного насоса

6

Стяжные болты масляного насоса

10

Диск считывающий импульсы датчика

13

Болты крепления заднего кожуха зубчатого ремня

7

Болт защитного перепускного клапана

30

Болты крышки свечей зажигания

8



  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ  1.8 DOHC  1C2 – 5

Наименование

Нм



Свечи зажигания

20

Болты крепления корпуса термостата

15

Болты кронштейна троса привода дроссельной заслонки

8

Болты автоматического натяжителя зубчатого ремня

25

Болт крепления ролика зубчатого ремня

25

Гайка крепления ролика зубчатого ремня

25

Болты крепления коробки передач

75

Болты крепления гидротрансформатора автоматической коробки передач

60

1С2 – 6  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ



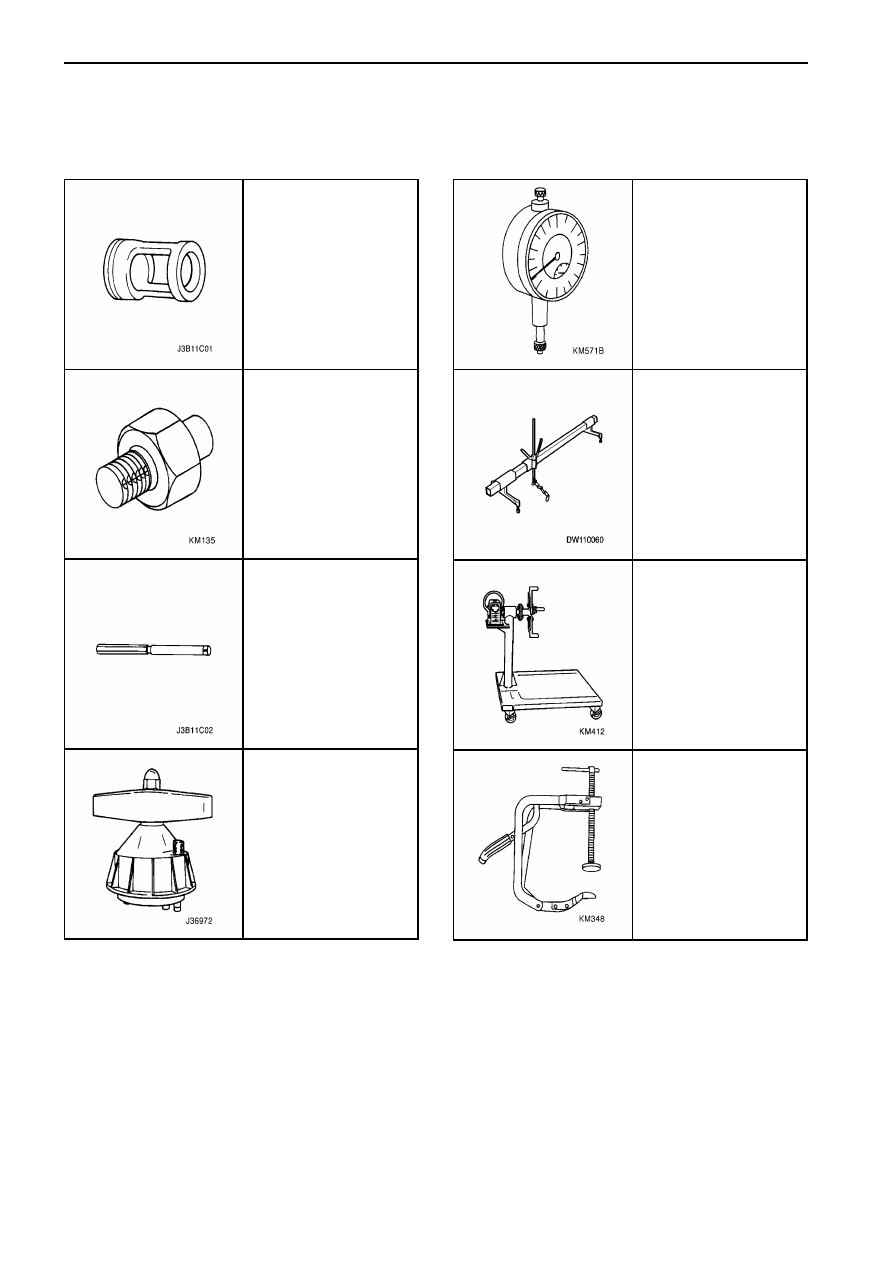

ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ





КМ-571-В

Измеритель










DW110-060

Приспособление

для фиксации и

подпорки двигателя









КМ-412

Стенд для

капитального ремонта

 двигателя









КМ-348

Инструмент для

обжимки пружин

клапанов

КМ-653

Переходник



КМ-135

Переходник

КМ-805

Развертка для

обработки

отверстия

направляющей

втулки



J-36792

Инструмент для

установки заднего

сальника коленчатого

вала
