Disassembly and assembly

XF ENGINE

5-1

5. DISASSEMBLY AND ASSEMBLY

5.1 DISASSEMBLY AND ASSEMBLY OF THE FAN DRIVE

The fan drive should be
disassembled and assembled in a
very accurate fashion.
Inaccurate assembly of the fan drive
may produce strange noises in the
engine or severe engine damage.

2

ǹ 0008

2

XF ENGINE

Disassembly and assembly

5-2

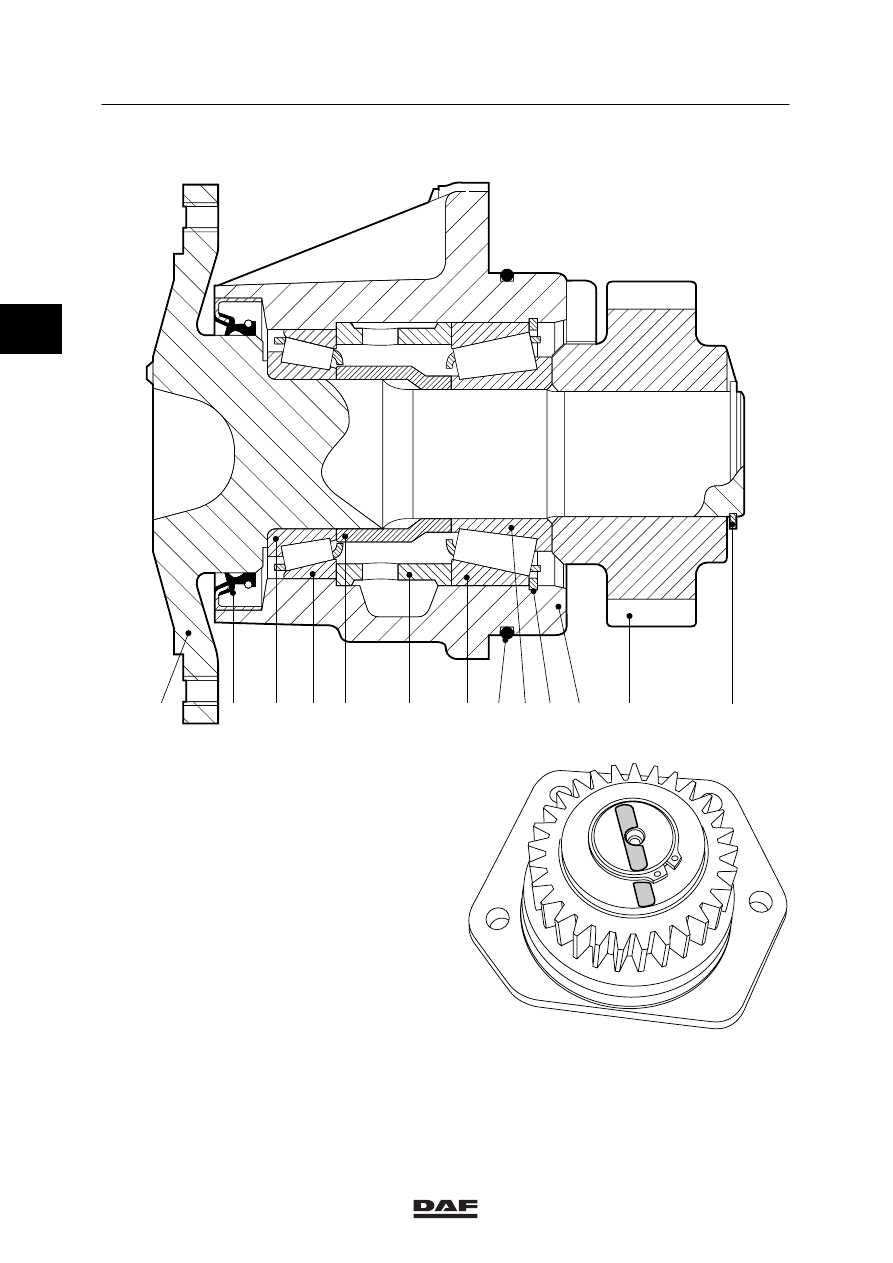

Disassembling the fan drive

13

8

2

1

12

3

4 5

6

7

9 10 11

M200671

1.

Remove the circlip (13) on the gear wheel
(12) side.

Note:
A mark may have been provided on the rear
side of the shaft during initial assembly. This
mark is used to check whether the gear
wheel (12) has turned relative to the shaft. If
so, the shaft and/or the gear wheel (12)
is/are rejected.

M200688

2

ǹ 0008

2

Disassembly and assembly

XF ENGINE

5-3

13

8

2

1

12

3

4 5

6

7

9 10 11

M200671

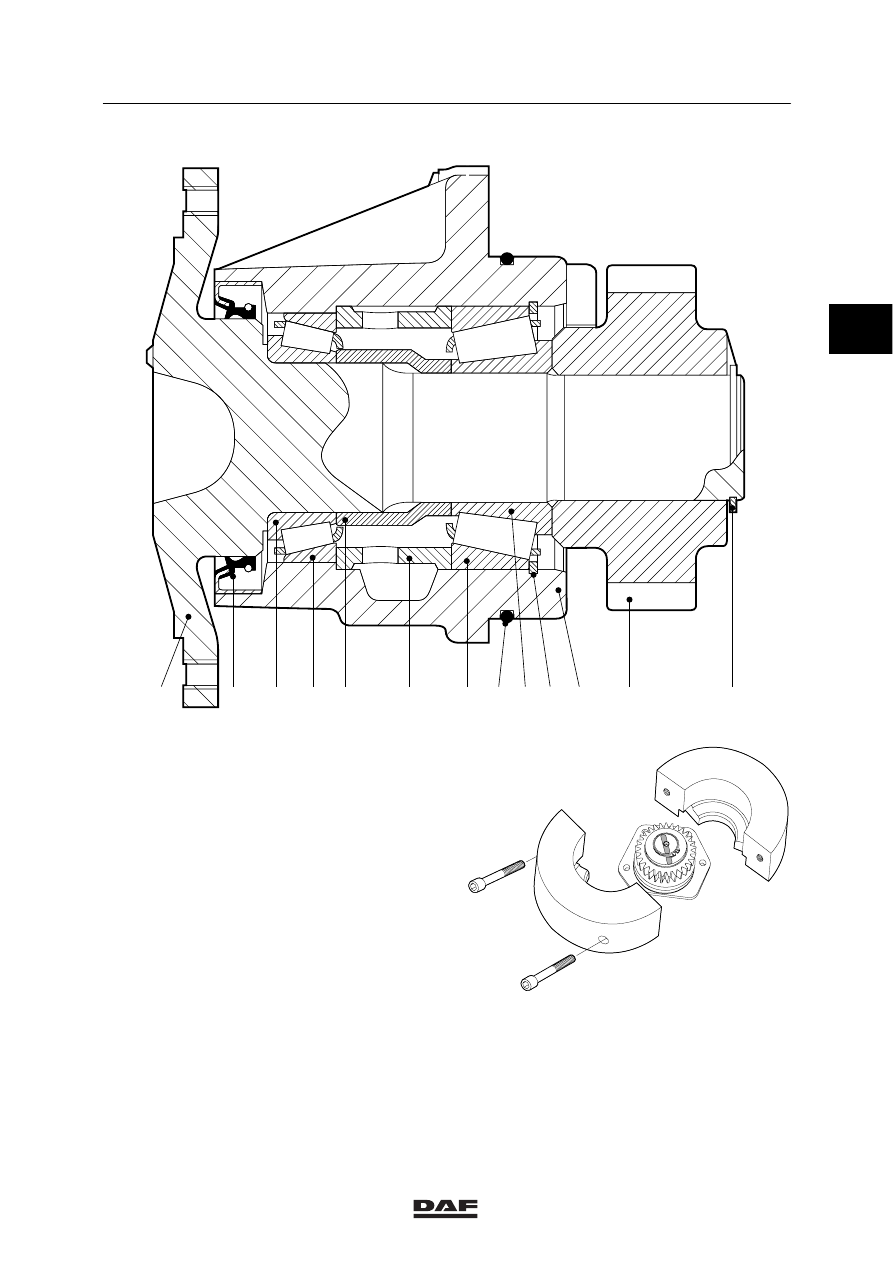

2.

Fit the special tool (DAF no. 1329445)
under the gear wheel (12) and press the
shaft out of the gear wheel (12).

3.

Support the bearing housing (11) and press
the shaft until the bearing (9) is released
from the shaft.

4.

Remove the shaft from the bearing housing
(11) and remove the spacer sleeve (5).

5.

Remove the bearing (3) from the shaft.

6.

Remove the oil sealing ring (2) from the
bearing housing (11).

7.

Remove the circlip (10) from the bearing
housing (11).

8.

Support the bearing housing (11) and press
the bearing rings (4) and (7), with
intermediate ring (6), jointly out of the
bearing housing (11).

M200932

2

ǹ 0008

2

XF ENGINE

Disassembly and assembly

5-4

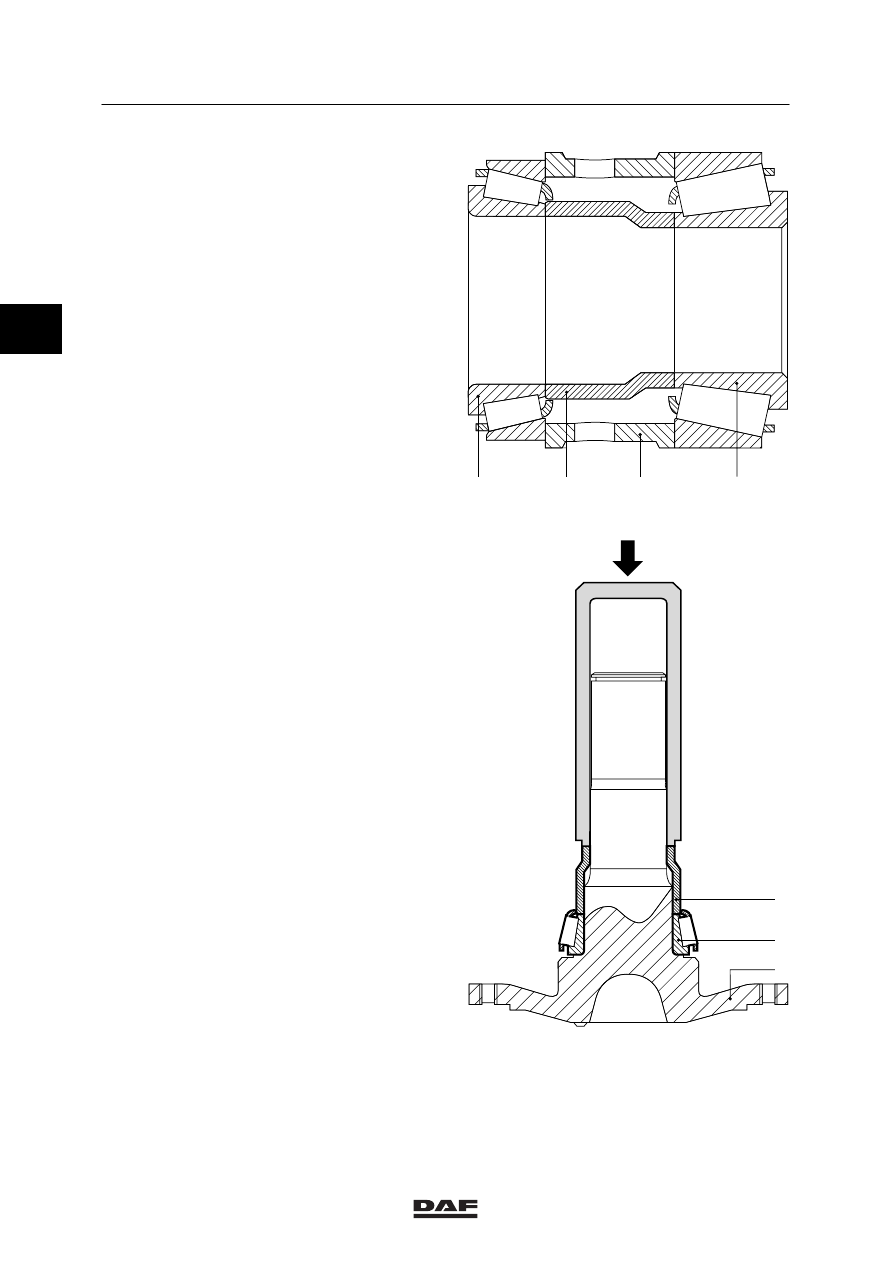

Assembling the fan drive

Note:
The bearings (3) and (9), with spacer sleeve (5)
and intermediate ring (6), go together and must
be replaced as a set. This is necessary to
obtain a proper bearing play.
The parts must be free of dirt and grease.

1.

Use the special tool (DAF no. 1329386) to
press the bearing (3) with the spacer (5)
over the shaft (1).

9

6

5

3

M200679

5

3

1

M200680
