DAF 95XF. Manual - part 54

2

Removal and installation

XF ENGINE

4-39

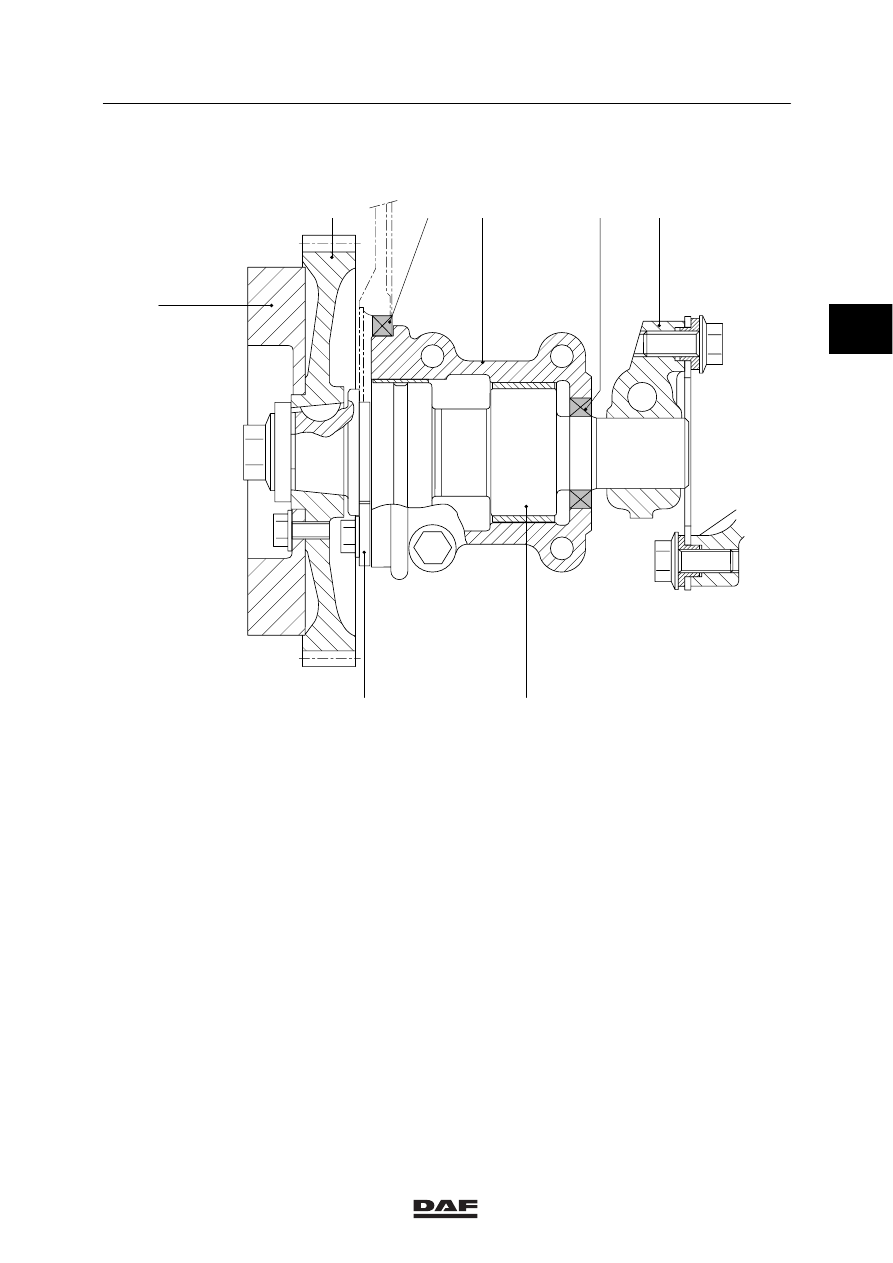

4.26 REMOVAL AND INSTALLATION, FUEL-PUMP DRIVE HOUSING

1

2

3

4

5

6

8

7

M200582

Removing the fuel pump drive housing
1.

Position cylinder 1 in the top dead centre
(TDC on the flywheel, cylinder 6 in rocking
position).

2.

Remove the fuel pump drive gear wheel (2).

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-40

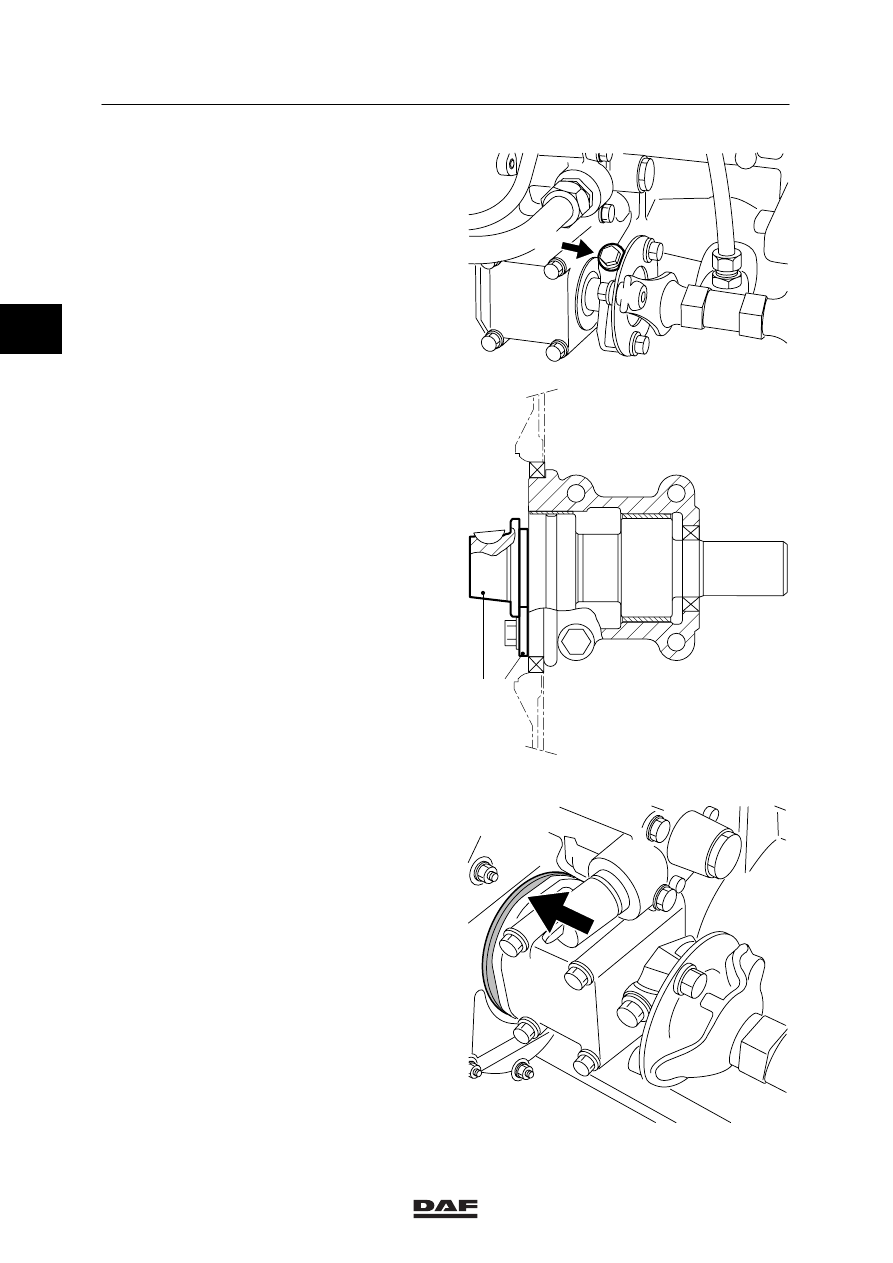

3.

Remove the clamping bolt (1).

4.

Remove the axial retainer plate (7) from the
drive shaft.

5.

Remove the drive shaft (8) from the drive
housing.

6.

Remove the sealing ring by tapping it from
the timing-gear case in the driving direction.

7.

Remove the fixing bolts of the fuel pump
drive housing.

8.

Remove the fuel-pump drive housing from
the engine block.

i 400171

1

M200581

8 7

M200580

2

ǹ 0008

2

Removal and installation

XF ENGINE

4-41

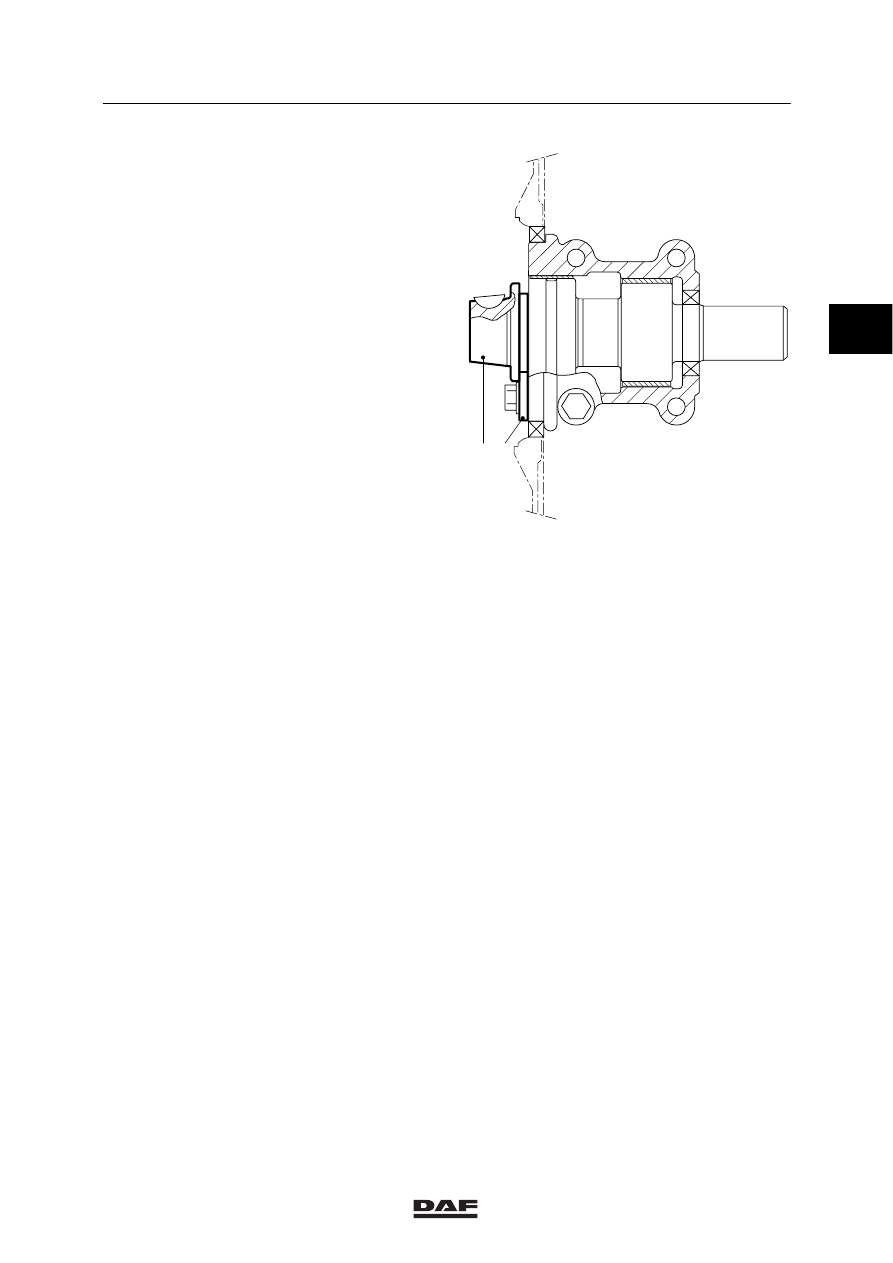

Installing the fuel pump drive housing
1.

Install the fuel-pump drive housing with a
new O-ring for lubrication. Tighten the fixing
bolts to the specified torque. See main
group “Technical data”.

2.

Install the drive shaft (8) in the fuel-pump
drive housing.

3.

Install the axial retainer plate (7) and tighten
the fixing bolts to the specified tightening
torque, see main group “Technical data”.

4.

Install a dry new timing-gear case
sealing ring (3) using special tool
(DAF no. 1329318).

5.

Install the fuel pump drive gear wheel.

6.

Set the injection timing.

M200581

8 7

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-42

2

ǹ 0008
