2

Removal and installation

XF ENGINE

4-35

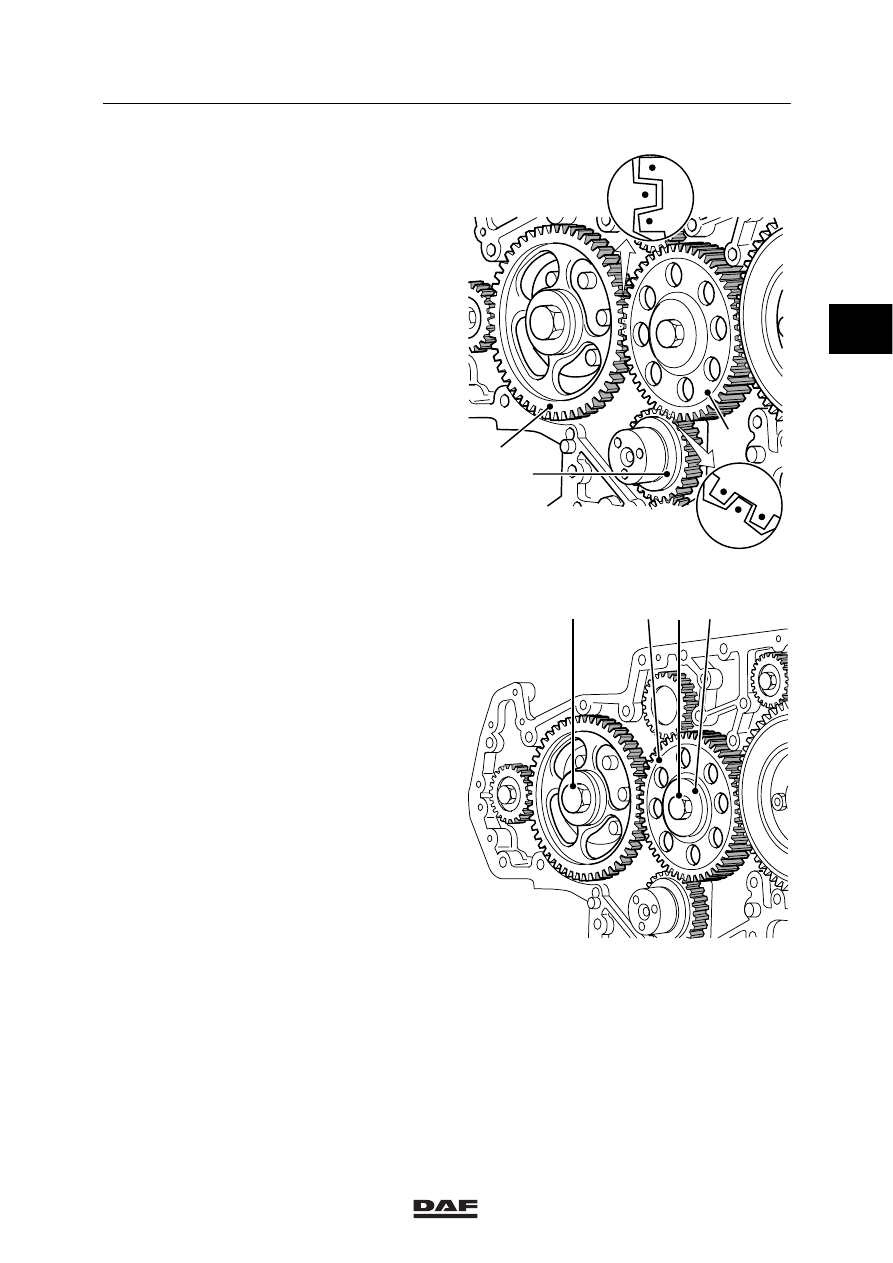

Installing the intermediate gear wheel

Note:
Before installing the intermediate gear wheel,
ensure that you can access the clamp bolt used
to set the injection time.

1.

Install the intermediate gear wheel (3) in
such a position that the marks of the
camshaft gear wheel (2), crankshaft gear
wheel (1) and intermediate gear wheel (3)
are in line.

2.

Install the fixing bolt (1) with the axial thrust
washer (2) from the intermediate gear
wheel (3). Tighten the fixing bolt (1) to the
specified tightening torque, see main group
“Technical data”.

3.

Check whether the gear wheels have some
play.

Installing the camshaft gear wheel
1.

Install the gear wheel onto the camshaft.

2.

Install the intermediate gear wheel (3).

3.

Install the camshaft gear wheel fixing bolt.
Tighten the fixing bolt (1) to the specified
tightening torque, see main group
“Technical data”.

4.

Check whether the gear wheels have some
play.

M200602

2

1

3

M200578

1

6

3

2

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-36

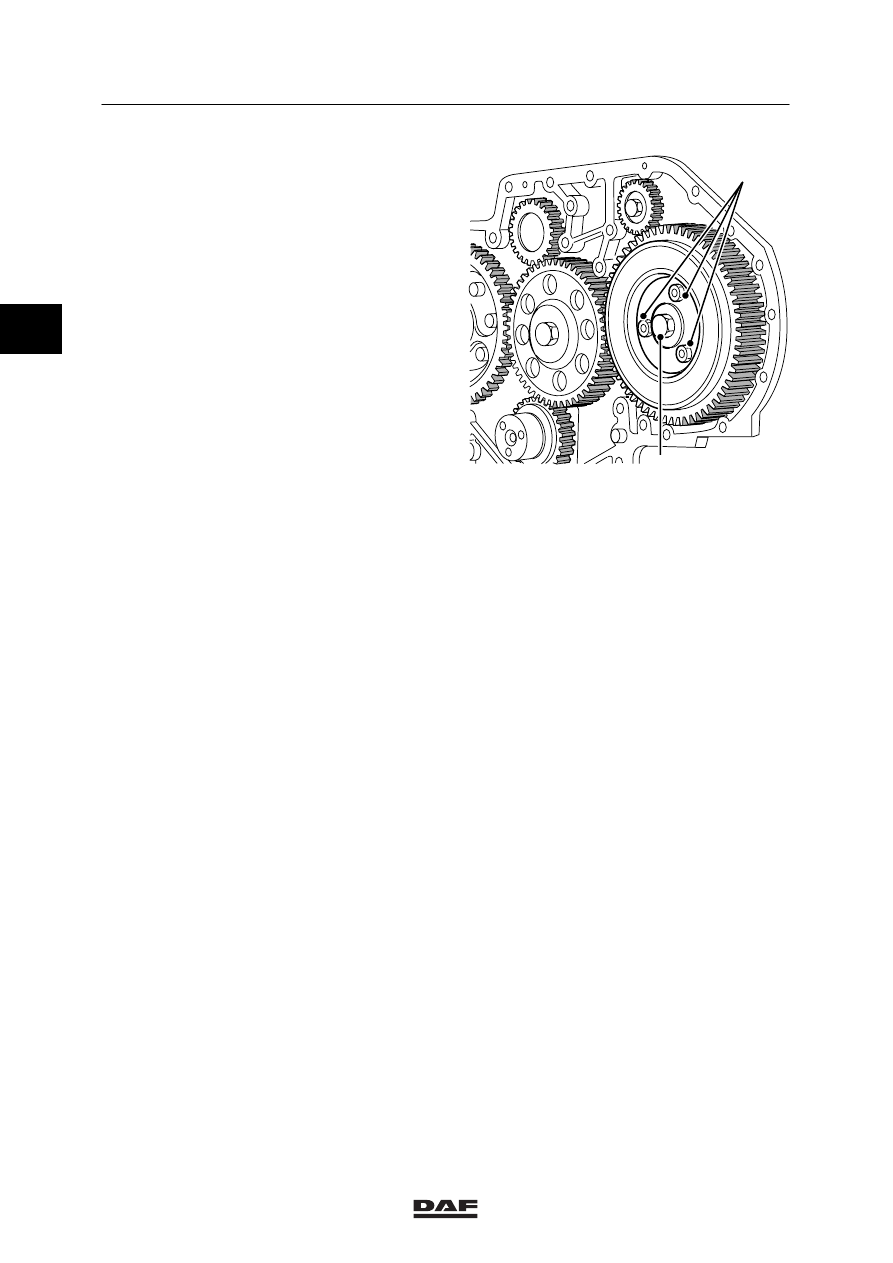

Installing the fuel-pump drive gear wheel

Note:
Before installing the intermediate gear wheel,
ensure that you can access the clamp bolt used
to set the injection time.

1.

Install the gear wheel onto the shaft end.

2.

Install the intermediate gear wheel.

3.

Install the fuel pump drive gear wheel fixing
bolt (5). Tighten the attachment bolts (4) to
the specified torque, see main group
“Technical data”.

4.

Install the silencer.

5.

Install the fixing bolts (4) of the silencer.
Tighten the fixing bolt to the specified
torque, see main group “Technical data”.

6.

Check whether the gear wheels have some
play.

7.

Turn the engine speed sensor in the
timing-gear case, adjust the distance
between the sensor and the gear wheel,
see main group “Technical data”.

Installing the timing gear
1.

Install the timing-gear cover.

2.

Fit the valve covers.

3.

Check the injection timing.

M200577

5

4

2

ǹ 0008

2

Removal and installation

XF ENGINE

4-37

4.24 REMOVAL AND INSTALLATION, TIMING-GEAR CASE

Removing the timing-gear case
1.

Remove the timing gear wheels.

2.

Remove the air compressor.

3.

Remove the steering pump.

4.

Remove the fixing bolts and the lock plate
of the cam shaft.

5.

Slacken the oil sump fixing bolts until the oil
sump is free from the timing-gear case.

6.

Remove the fixing bolts from the
timing-gear case to the engine block, and
remove the timing-gear case.

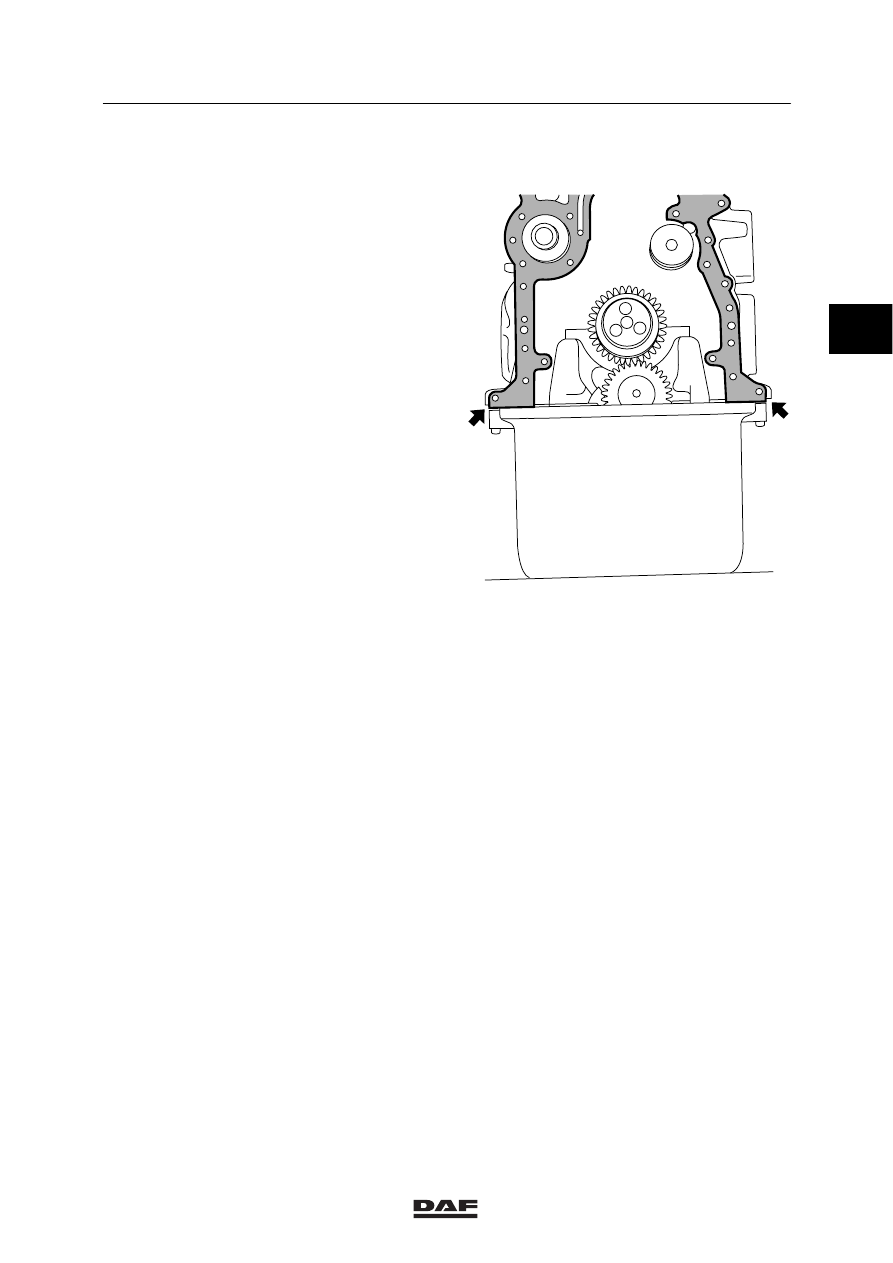

Installing the timing-gear case
1.

Remove any remains of the gasket. Clean
and check the sealing faces, dowel pins and
locating holes.

2.

To position the gasket, insert three studs,
and install the new gasket.

3.

Then first remove any excess gasket
material between the engine block and the
oil sump.

4.

Install a new O-ring on the air compressor.

5.

Install the timing-gear case.

6.

Install the fixing bolts for the timing-gear
case. Tighten the fixing bolts to the
specified torque. See main group
“Technical data”.

7.

Tighten the oil sump fixing bolts to the
specified tightening torque, see main group
“Technical data”.

8.

Remove the fixing bolts and the lock plate
of the cam shaft. Tighten the fixing bolts to
the specified torque. See main group
“Technical data”.

9.

Install the timing gear wheels.

10. Install the air compressor.

11. Fit the steering pump.

M200579

2

ǹ 0008

2

XF ENGINE

Removal and installation

4-38

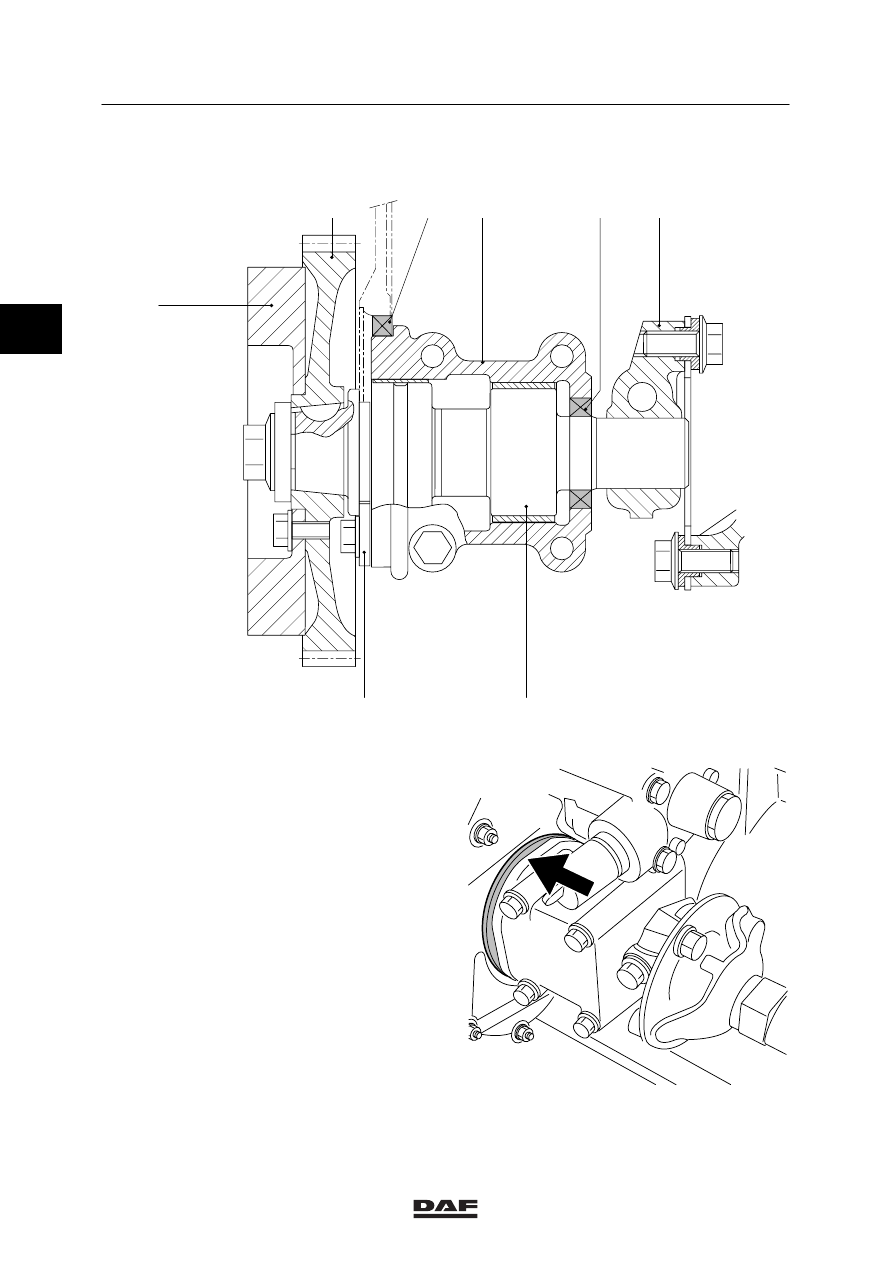

4.25 REMOVAL AND INSTALLATION, TIMING GEAR SEALING RING

1

2

3

4

5

6

8

7

M200582

Removing the timing-gear case sealing ring
1.

Position cylinder 1 in the top dead centre
(TDC on the flywheel, cylinder 6 in rocking
position).

2.

Remove the fuel pump drive gear wheel (2).

3.

Remove the sealing ring (3) by tapping it
from the timing-gear case in the driving
direction.

Installing the timing-gear case sealing ring
1.

Install a dry new timing-gear case sealing
ring (3) using special tool
(DAF no. 1329318).

2.

Install the fuel pump drive gear wheel (2).

M200580

2
