Citroen Jumpy Dag (2009 year). Instruction - part 8





11

8

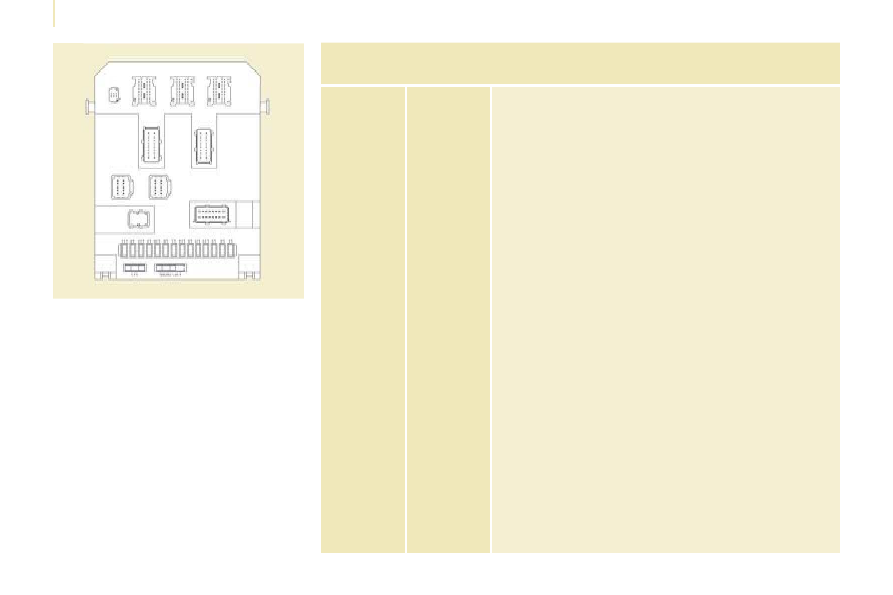

   Changing a fuse

 RIGHT-HAND SIDE FASCIA
PANEL FUSES

   -   Tilt the storage compartment then pull it

firmly to access the fuses.

   Fuses

   A (amps)

  Allocation

   1

   15

 Rear wiper

   2

   -

 Free

   3

   5

 Air bag control unit

   4

   10

 Steering wheel angle sensor, Diagnostic socket, ESP

sensor, Manual ventilation, Clutch switch, Headlamp beam

height, Particle emission filter pump

   5

   30

 Electric mirrors, Passenger electric window motor

   6

   30

 Front electric windows supply

   7

   5

 Courtesy lights and glove box light

   8

   20

 Multifunction display, Anti-theft alarm siren, Audio

equipment, Compact disc changer, Audio/telephone, Trailer

fuse box (accessory), Coachbuilder/vehicle modifier unit

(platform cab)

   9

   10

 Load space accessories socket

   10

   30

 Rear ride height corrector, Steering wheel switching,

Instrument panel

   11

   15

 Diagnostic socket, Ignition switch

   12

   15

 Hands-free kit, Air bag control unit, Parking assistance
control unit

   13

   5

 Engine fuse box, Trailer fuse box

   14

   15

 Rain sensor, Automatic air conditioning, Instrument panel

   15

   30

 Locking/unlocking/deadlocking of the accesses

   16

   -

 Free

   17

   40

 Heated rear screen, Heated mirrors

   17

   10

 Heated mirrors only

 1

1

9

   Changing a fuse

T

R

O

U

B

L

E

S

H

O

O

T

IN

G

7

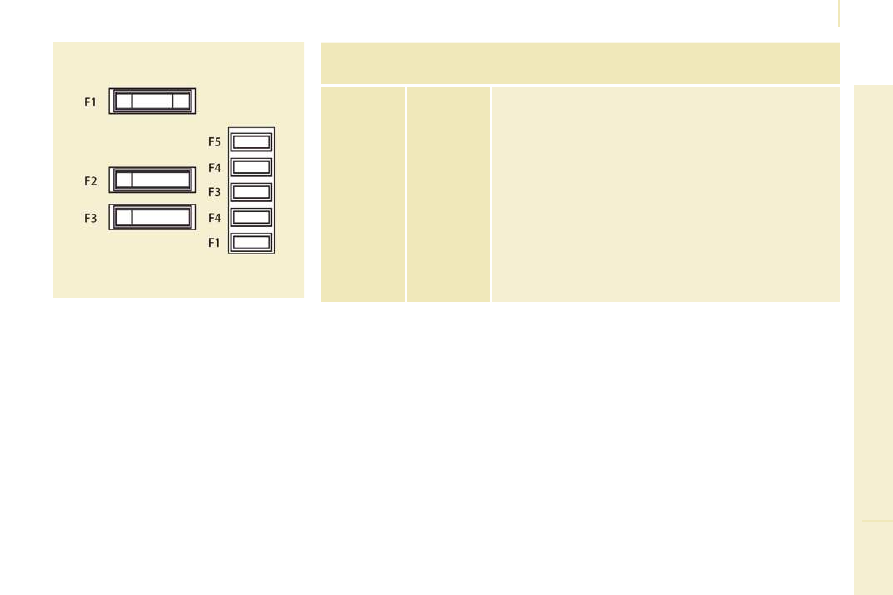

 PASSENGER COMPARTMENT
FUSES

   -   Unclip the battery compartment cover.
  -   Remove the red battery terminal (+).
  When you have finished, close the cover
carefully.

   Fuses

   A (amps)

Allocation

1

30

 Heated seats

2

-

 Free

3

40/50

 Trailer fuse box (accessory)/Coachbuilder/vehicle modifier

unit (platform cab)

4

-

 Free

36

15

 Hinged door locks

37

10

 Hinged door locks

38

20

 Hinged door rear wiper

39

-

 Free

   40

   5

 Folding mirrors

12

0

   Changing a fuse

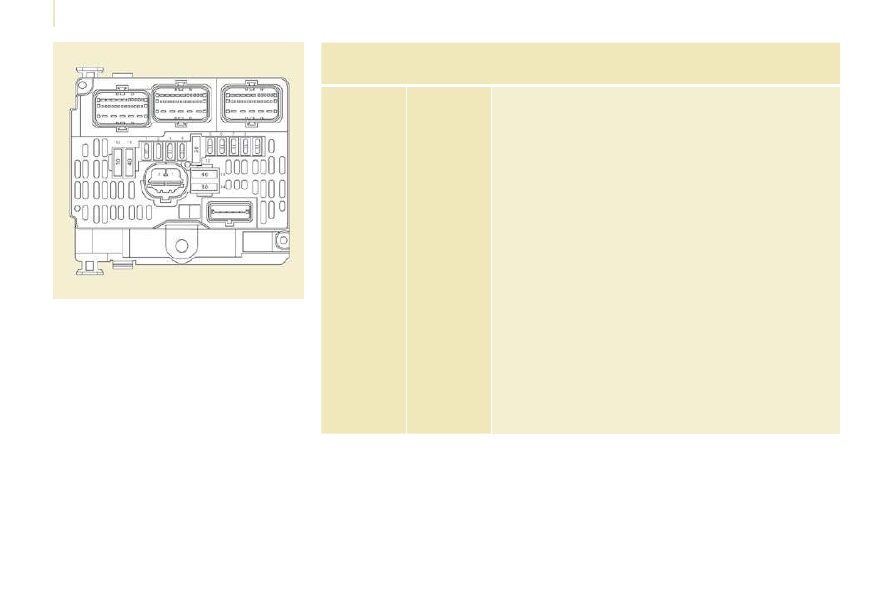

 FUSES UNDER THE BONNET

   -   After opening the bonnet, slide the

screenwash support to make access

easier.

  -   Unclip and tilt the box to access the

fuses.

   Fuses

   A (amps)

  Allocation

   1

   20

 Engine control unit, Fuel supply and air supply systems,

Fan assembly

   2

   15

 Horn

   3

   10

 Front and rear wash-wipe pump

   4

   20

 Headlamp wash pump

   5

   15

 Fuel supply system

   6

   10

 Power steering, Secondary brake pedal switch

   7

   10

 Braking system (ABS/ESP)

   8

   20

 Starter control

   9

   10

 Main brake pedal switch

   10

   30

 Fuel supply and air supply systems, Emission control

systems

   11

   40

 Front ventilation

   12

   30

 Windscreen wipers

   13

   40

 Built-in systems interface

   14

   30

 Free

 1

21

   Changing a fuse

T

R

O

U

B

L

E

S

H

O

O

T

IN

G

7

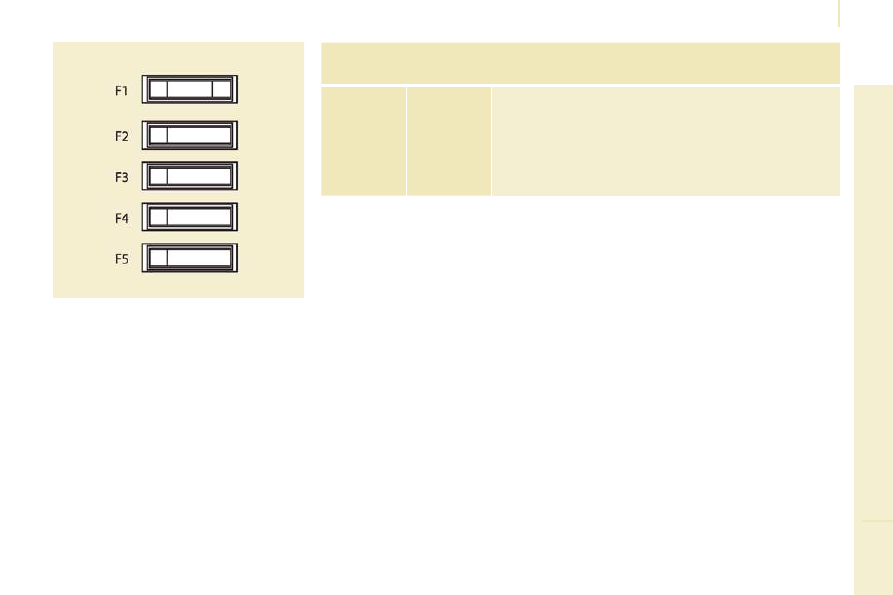

 TOWING/TOWBAR/
COACHBUILDERS/PLATFORM
CAB FUSES

 The descriptions communicated are an
indication only as this additional box relates

to other information which depends on the

coachbuilder/vehicle modifier for which this

document cannot act as a technical support.

   Fuses

   A (amps)

  Allocation

   1

   15

 Free

   2

   15

 Ignition relay and optional generator

   3

   15

 Trailer 12 V supply

   4

   15

 Permanent supply for vehicle modifiers

   5

   10

 Hazard warning lights

12

2

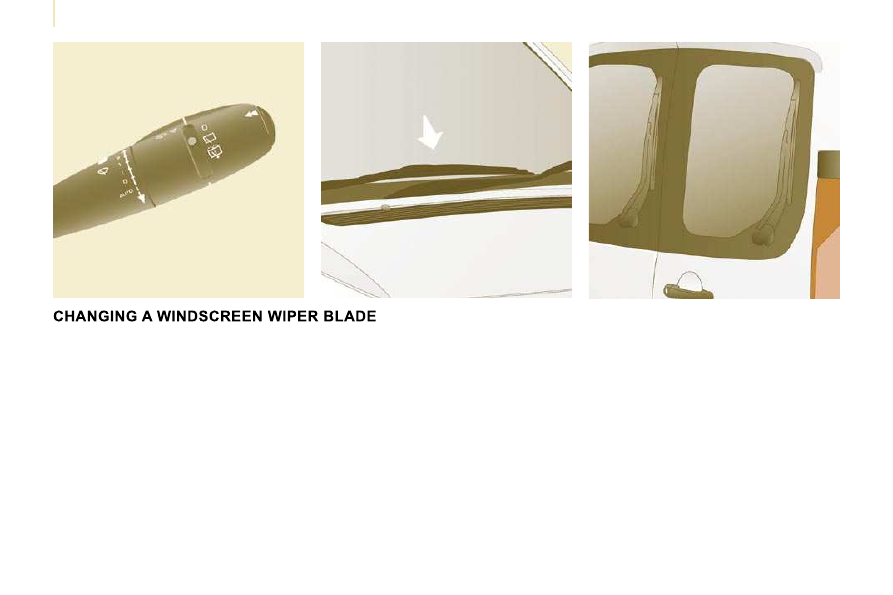

   Changing a wiper blade

  Placing the wiper blades in the
special position

   -   Less than a minute after switching

off the ignition, press the wipers stalk

downwards to position the wiper blades

along the windscreen uprights (special

position).

  Changing a front wiper blade
   -   Lift the wiper arm.
  -   Unclip the blade and remove it.
  -   Fit the new blade.
  -   Push back the wiper arm.

  Changing the rear wiper blade
   -   Lift the wiper arm, then unclip the blade

and remove it.

  -   Fit the new blade and push back the

wiper arm.

 To return the windscreen wipers to their
normal position, switch on the ignition and

operate the wipers stalk.

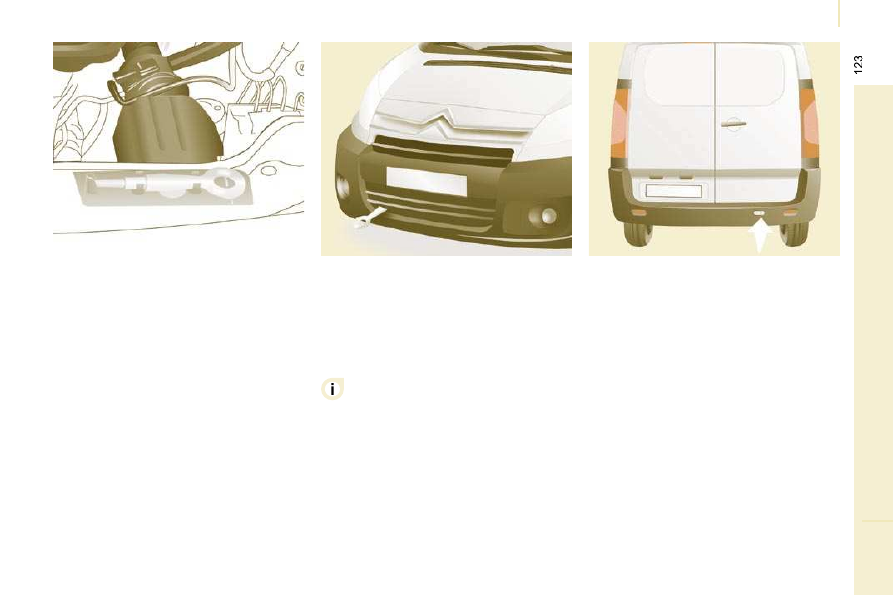

   Having your vehicle towed

T

R

O

U

B

L

E

S

H

O

O

T

IN

G

7

  Without lifting (4 wheels on the
road)

 You should always use a towbar.

  From the front

   -   Unclip the cover by pressing the bottom

part.

  -   Screw in the removable towing eye until

it locks.

 BEING TOWED

  Lifting (2 wheels on the road only)

 It is preferable to raise the vehicle using

professional lifting equipment.

  From the rear

   -   Unclip the cover using a coin or the flat

part of the towing eye,

  -   Screw in the removable towing eye until

it locks.

 When towing with the engine switched

off, there is no braking or steering

assistance.

  Vehicles fitted with a manual
gearbox (diesel version)

 In the case of vehicles fitted with a manual

gearbox, the gear lever must be in the

neutral position. Failure to observe this

special condition may result in damage

to certain braking components and the

absence of braking assistance the next time

the engine is started.

1

2

4

   Dimensions

 1

2

5

   Dimensions

T

E

C

H

N

IC

A

L

 D

A

T

A

8

  *   Value for rear suspension.



  L1

  L2

  H1

  H1

  H2

  L

 Overall length

  4 805 to 4 813

  5 135 to 5 143

  H

 Overall height

  1 894 * /1 942

  2 204 * /2 276

  A

 Wheelbase

  3 000

  3 122

  B

 Front overhang

  975

  C

 Rear overhang

  830 to 838

  1 038 to 1 046

  D

 Overall width:



 on panel

  1 870

 with mouldings

  1 895

 with mirrors folded

  1 986

 with mirrors unfolded

  2 194

  E

 Width of front tracks

  1 562 to 1 570

  F

 Width of rear tracks

  1 596 to 1 604

  I

 Length of interior floor

  2 254

  2 584

  J

 Maximum interior height under roof

  1 449

  1 750

  K

 Maximum interior width

  1 600

  M

 Interior width between wheel arches

  1 245



 Turning circle pitch diameter between kerbs (m)

  12.18

  12.59



 Maximum loads (kg)





 Payload

  1 000 to 1 200



 On roof

  170



 m

3



  5

  6

  7

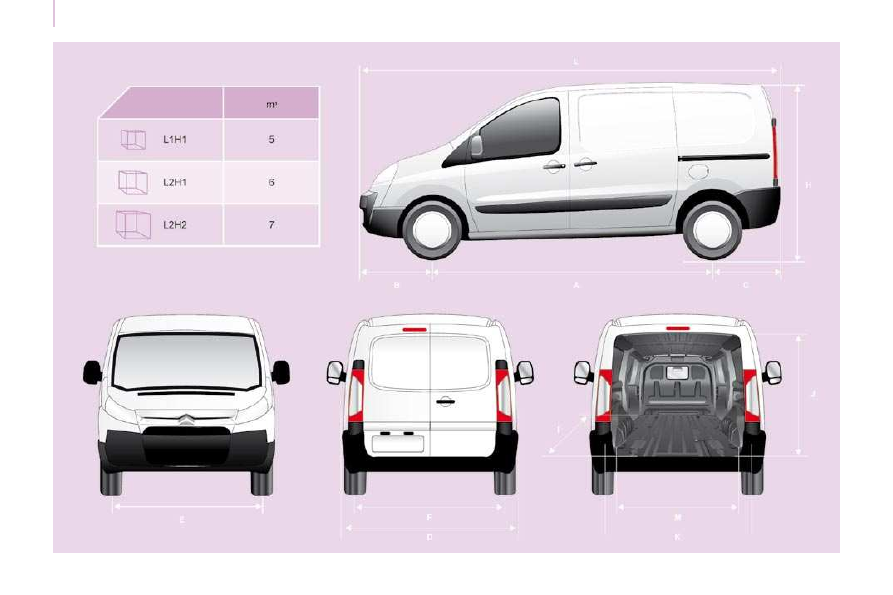

 DIMENSIONS (MM)

 The vehicle is available in 2 lengths (L1, L2) and 2 heights (H1,
H2), refer to the tables:

1

2

6

   Dimensions

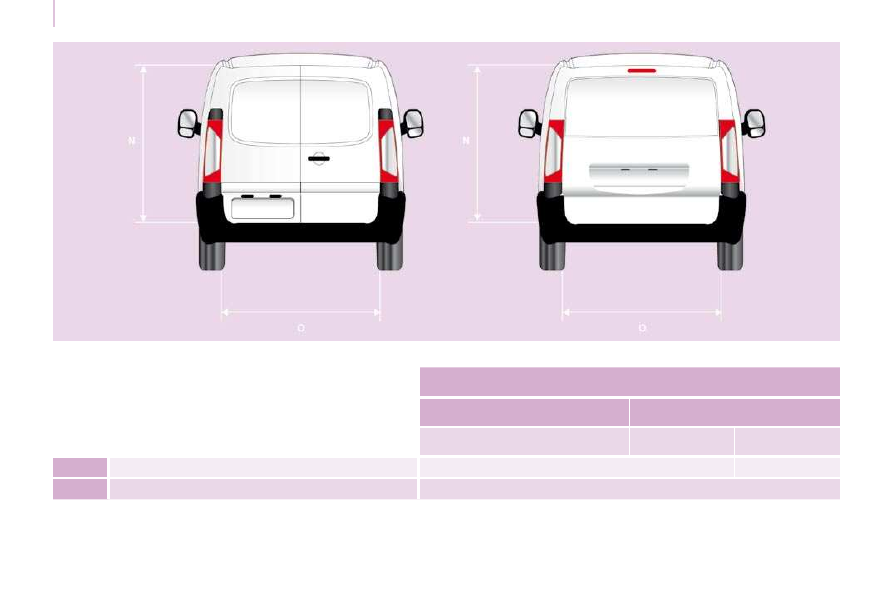

   REAR DOORS (mm)

  L1

  L2

  H1

  H1

  H2

  N

 Useful height

  1 272

  1 630

  O

 Useful width

  1 237

   Dimensions

T

E

C

H

N

IC

A

L

 D

A

T

A

8





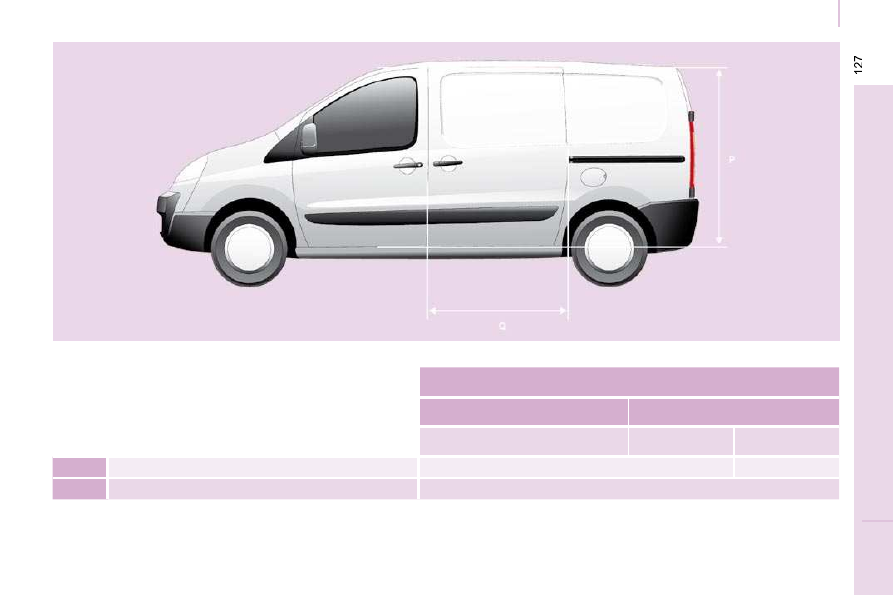

   SLIDING SIDE DOOR (mm)





  L1

  L2





  H1

  H1

  H2

  P

  Height

  1 293

  1 301

  Q

  Width

  924

1

2

8

   Dimensions

 1

2

9

   Dimensions

T

E

C

H

N

IC

A

L

 D

A

T

A

8

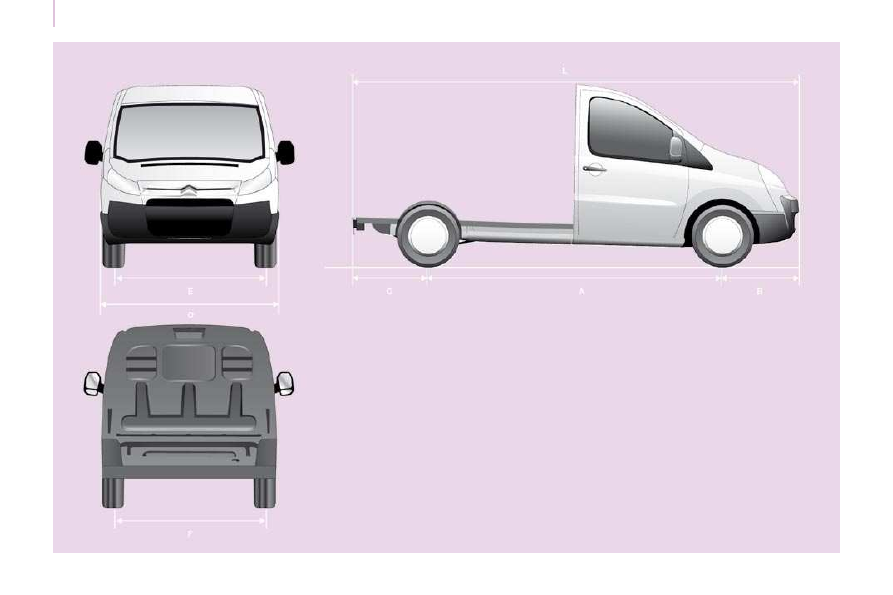

   PLATFORM CAB (mm)

  L2

  L

 Overall length

  5 016

  A

 Wheelbase

  3 122

  B

 Front overhang

  975

  C

 Rear overhang

  920

 Max passable rear overhang

  1 420

  D

 Overall width (excluding mirrors)

  1 895

  E

 Width of front tracks

  1 574

  F

 Width of rear tracks

  1 574

  -

 Gross vehicle weight

  -

  -

 Max weight at the front

  1 400

  -

 Max weight at the rear

  1 700

  Weights

 WEIGHTS AND TOWED LOADS (KG)

 For further information, refer to your registration certificate.

 In each country, it is imperative that the towed loads permitted by local legislation are complied with. To find out your vehicle's towing
capabilities and its gross train weight, contact a CITROËN dealer.

  Load transfer

 If the towing vehicle has not reached the GVW, it is possible to transfer this weight to the trailer.

 In all cases, do not exceed the weight of the trailer and the GTW, indicated on your registration certificate.

 Comply with the towing capacities of your vehicle.

   Engine

   Body type

   Number of

seats

   Kerb weight

   Maximum

weight (1)

   Maximum

payload

   Payload

without driver

   Braked towed

weight (2)

  1.6 HDi 90

  Short (L1-H1)

227

  2

  1 661

  2 661

  1 000

  925

  1 672

  3

  1 673

  2 661

  988

  913

  1 672

  Short (L1-H1)

229

  2

  1 661

  2 861

  1 200

  1 125

  1 472

  3

  1 673

  2 861

  1 188

  1 113

  1 472

  Long (L2-H1)

229

  2

  1 680

  2 880

  1 200

  1 125

  1 453

  3

  1 692

  2 880

  1 188

  1 113

  1 453

  Raised

(L2-H2)

229

  2

  1 700

  2 900

  1 200

  1 125

  1 433

  3

  1 712

  2 900

  1 188

  1 113

  1 433

 1

3

1

  Weights

T

E

C

H

N

IC

A

L

 D

A

T

A

8

 (1) Gross vehicle weight (GVW).

 (2)  Braked towed weight with load transfer: this can be increased on condition that the equivalent of this load is removed from the vehicle so

that the GTW is not exceeded.

 High exterior temperatures may result in a reduction in the performance of the vehicle to protect the engine. When the exterior temperature
is higher than 37 °C, limit the towed weight to  700  kg, without load transfer.

 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).

   Engine

   Body type

   Number of

seats

   Kerb weight

   Maximum

weight (1)

   Maximum

payload

   Payload

without driver

   Braked towed

weight (2)

  2.0 HDi 120

and

2.0 HDi 120

PEF

  Short (L1-H1)

227

  2

  1 702

  2 702

  1 000

  925

  2 000

  3

  1 714

  2 702

  988

  913

  2 000

  Short (L1-H1)

229

  2

  1 702

  2 902

  1 200

  1 125

  1 998

  3

  1 714

  2 902

  1 188

  1 113

  1 998

  Long (L2-H1)

229

  2

  1 732

  2 932

  1 200

  1 125

  1 968

  3

  1 744

  2 932

  1 188

  1 113

  1 968

  Raised

(L2-H2)

229

  2

  1 763

  2 963

  1 200

  1 125

  1 937

  3

  1 775

  2 963

  1 188

  1 113

  1 937

1

3

2

  Weights

 (1) Gross vehicle weight (GVW).
 (2)  Braked towed weight with load transfer: this can be increased on condition that the equivalent of this load is removed from the vehicle so

that the GTW is not exceeded.

 High exterior temperatures may result in a reduction in the performance of the vehicle to protect the engine. When the exterior temperature
is higher than 37 °C, limit the towed weight to  700  kg, without load transfer.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).

   Engine

   Body type

   Number of

seats

   Kerb weight

   Maximum

weight (1)

   Maximum

payload

   Payload

without driver

   Braked towed

weight (2)

  2.0 HDi 136

PEF

  Short (L1-H1)

227

  2

  1 717

  2 717

  1 000

  925

  2 000

  3

  1 729

  2 717

  988

  913

  2 000

  Short (L1-H1)

229

  2

  1 717

  2 917

  1 200

  1 125

  2 000

  3

  1 729

  2 917

  1 188

  1 113

  2 000

  Long (L2-H1)

229

  2

  1 746

  2 946

  1 200

  1 125

  2 000

  3

  1 758

  2 946

  1 188

  1 113

  2 000

  2.0 PETROL

140

  Short (L1-H1)

227

  2

  1 661

  2 661

  1 000

  925

  1 389

  3

  1 673

  2 661

  988

  913

  1 389

  Short (L1-H1)

229

  2

  1 661

  2 861

  1 200

  1 125

  1 189

  3

  1 673

  2 861

  1 188

  1 113

  1 189

  Long (L2-H1)

229

  2

  1 680

  2 880

  1 200

  1 125

  1 170

  3

  1 692

  2 880

  1 188

  1 113

  1 170

  Raised

(L2-H2)

229

  2

  1 700

  2 900

  1 200

  1 125

  1 150

  3

  1 712

  2 900

  1 188

  1 113

  1 150

 1

3

3

 Diesel - Petrol engines

T

E

C

H

N

IC

A

L

 D

A

T

A

8



  Diesel

  Petrol

  1.6 HDi 90

  2.0 HDi 120

  2.0 HDi 120 PEF     2.0 HDi 136 PEF     2.0 PETROL 140

 Gearbox

  Manual

 Gears

  5

  6

  6

  5

 Power (bhp)

  90

  120

  136

  138

 Power (DIN)

  92

  122

  138

  143

 Cubic capacity (cm

3

 )

  1 560

  1 997

  1 997

  1 997

 Bore x stroke (mm)

  75 x 88

  85 x 88

  85 x 88

  85 x 88

 EU standard maximum power (kW)

  66

  88

  100

  103

 Max power engine speed (rpm)

  4 000

  4 000

  4 000

  6 000

 EU standard max torque (Nm)

  180

  300

  320

  180

 Max torque engine speed (rpm)

  1 750

  2 000

  2 000

  2 500

 Fuel

  Diesel

  Diesel

  Diesel

  Diesel

  Unleaded

 Particle emission filter

  No

  No

  Yes

  Yes

  /

 Catalytic converter

  Yes

  Yes

  Yes

  Yes

  -

 ENGINES AND GEARBOXES

  For further information, consult the internet site at the address: http://service.citroen.com















Content   ..  6  7  8  9   ..
